Protel99SE电路设计与仿真教程

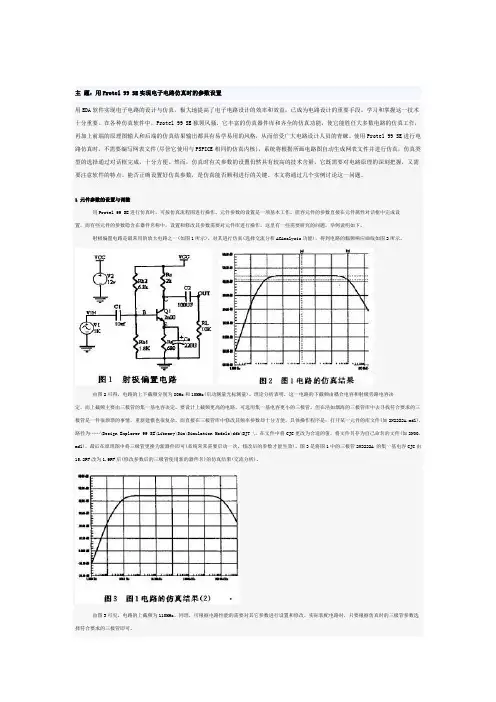

主题：用Protel 99 SE实现电子电路仿真时的参数设置用EDA软件实现电子电路的设计与仿真，极大地提高了电子电路设计的效率和效益，已成为电路设计的重要手段。

学习和掌握这一技术十分重要。

在各种仿真软件中，Protel 99 SE独领风骚，它丰富的仿真器件库和齐全的仿真功能，使它能胜任大多数电路的仿真工作，再加上前端的原理图输人和后端的仿真结果输出都具有易学易用的风格，从而倍受广大电路设计人员的青睐。

使用Protel 99 SE进行电路仿真时，不需要编写网表文件(尽管它使用与PSPICE相同的仿真内核)，系统将根据所画电路图自动生成网表文件并进行仿真，仿真类型的选择通过对话框完成，十分方便。

然而，仿真时有关参数的设置仍然具有较高的技术含量，它既需要对电路原理的深刻把握，又需要注意软件的特点。

能否正确设置好仿真参数，是仿真能否顺利进行的关键。

本文将通过几个实例讨论这一问题。

1 元件参数的设置与调整用Protel 99 SE进行仿真时，可按仿真流程图进行操作。

元件参数的设置是一项基本工作。

阻容元件的参数直接在元件属性对话框中完成设置，而有些元件的参数隐含在器件名称中，设置和修改其参数需要对元件库进行操作，这里有一些需要研究的问题，举例说明如下。

射极偏置电路是最常用的放大电路之一(如图1所示)，对其进行仿真(选择交流分析ACAnalysis功能)，得到电路的幅频响应曲线如图2所示。

由图2可得，电路的上下截频分别为80Hz和10MHz(启动测量光标测量)。

理论分析表明，这一电路的下截频由耦合电容和射极旁路电容决定，而上截频主要由三极管的集一基电容决定，要设计上截频更高的电路，可选用集一基电容更小的三极管，但在浩如烟海的三极管库中去寻找符合要求的三极管是一件很烦琐的事情，重新建模也很复杂。

而直接在三极管库中修改其频率参数却十分方便。

具体操作程序是：打开某一元件的库文件(如2N2222A.mdl)，路径为……\Design Explorer 99 SE\Library\Sim\Simulation Models\ddb\BJT \，在文件中将CJC更改为合适的值，将文件另存为自己命名的文件(如2N00. mdl)，最后在原理图中将三极管更换为新器件即可(系统常常需要启动一次，修改后的参数才能生效)。

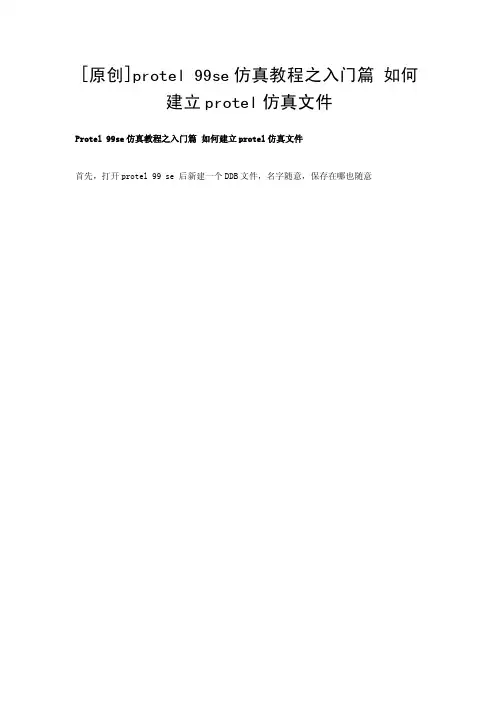

[原创]protel99se仿真教程之入门篇如何建立protel仿真文件Protel99se仿真教程之入门篇如何建立protel仿真文件首先，打开protel99se后新建一个DDB文件，名字随意，保存在哪也随意然后，新建一个SCH文件打开之后，按ADD/REMOVE添加仿真库文件，在你的protel安装目录之下选择SIM.DDB，再按ADDOK，仿真库已经全部加载到程序之中下边以一个最简单的例子，直流12V电源与一个10欧的电阻的放电回路的仿真为例。

找到simulation symbols.lib文件下的res，这个就是表示电阻，按PLACE在元件放置区随便放下去之后双击它，修改它的名字与阻值，例子为R1和10欧接着，放置12V的电源，点菜单栏的simulate，下的sources，点+12Volts DC放下后，修改V？为V1，接着连线与放置地网络按键盘V然后B然后W调出画图工具栏按第一个按键为连线工具，把电源和电阻联上再按地线工具给电路加上地线，没有地的话仿真是无法正常仿真的OK，到此，一个仿真文件已经建好了手有点冷，休息一下喝杯水再来哈。

接下来，教你如何仿真及查看仿真波形按下Simulate下的Run好戏开始啰.........waveforms下为可以查看的波形参数，右边的窗口为某个点的波形下边把负载的情况波形调出来，按R1(P)后点show带*号的则会在右边窗口放大出来。

然后比如想看电阻所消耗的功率是多少，则先按ri(P)后按view下的single由波形可得出电阻上的消耗功率为14.4WOK，第一讲到这里。

继续开讲，下边以一个三极管的共发射极放大电路为例，仿真一下三极管的放大先调出两个常用工具栏，V->B->P回车，调出电源工具栏V->B->W调出画线工具栏。

以2N5551三极管为例子，先找到它再按PLACE放电阻和联线，修改标号和阻值等，用到的工具在图中有用红框框圈出放置网络标号IN和OUT方便仿真时查看波形，放置1KHZ的正弦波信号发源之后就可以开始仿真啦....饿了，开饭，饭后继续。

protel99se教程Protel99SE是一种电子设计自动化软件和PCB设计工具Protel99SE是一种电子设计自动化软件和PCB设计工具，可以用于设计电路原理图和PCB设计。

Protel99SE的教程：1. 界面与工具栏当打开Protel99SE时，界面将显示主窗口和屏幕中央的设计区。

工具栏中包括：主菜单栏、工具栏、状态栏等。

2. 新建原理图在新建原理图前，需要确定原理图标准库和自定义库的位置。

在Protel99SE中，可以新建一个原理图或打开一个已有的原理图。

3. 添加电路元件在设计原理图时，需要向原理图中添加各种元件。

通过在工具栏选择添加元件命令，从Protel99SE的元件库中选择所需元件，并将其拖动到原理图上。

4. 导入和导出文件在Protel99SE中，有多种文件格式可以导入和导出，如DXF、ACCEL和EDIF等。

可以通过选择“文件”菜单下的“导出”和“导入”来进行。

5. 新建PCB在新建PCB时，需要设置产品PCB的规格和名称。

PCB文件将从实体设计生成，在现有PCB上添加连接，即布线。

6. PCB布线在进行布线之前，需要将元件安置在正确的位置，确保PCB尺寸正确，并创建nets来连接模块。

布线包括焊盘间距、走线宽度、间隔和工艺指标等。

7. 导出Gerber文件Gerber文件是一种标准的PCB制造文件格式，用于厂商生产PCB 板。

Protel99SE可以将设计导出为Gerber文件格式，以便制造商进行PCB制造。

总之，Protel99SE是一种强大的电子设计自动化软件和PCB设计工具，通过上述教程可以帮助初学者轻松掌握该软件的使用方法。

protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。

本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。

第一步：创建新项目1. 打开Protel 99SE软件。

2. 单击“文件”菜单，然后选择“新建”。

3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。

4. 输入项目名称和文件夹路径，然后单击“确定”。

第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。

3. 在绘图区域中，使用绘图工具绘制电路原理图。

您可以使用线条工具、电子元件库等进行绘制。

第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。

3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。

4. 使用布局工具放置电子元件并进行布线。

第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。

2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。

3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。

第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。

2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。

3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。

通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。

请注意避免使用重复的标题文字来保持文档整洁和清晰。

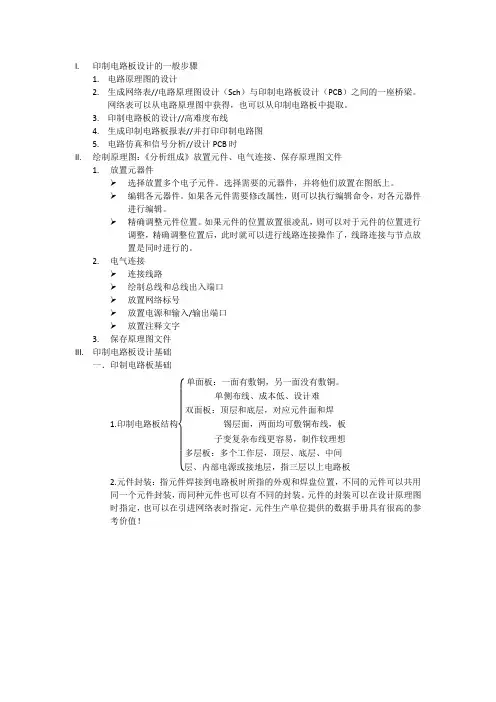

I.印制电路板设计的一般步骤1.电路原理图的设计2.生成网络表//电路原理图设计（Sch）与印制电路板设计（PCB）之间的一座桥梁。

网络表可以从电路原理图中获得，也可以从印制电路板中提取。

3.印制电路板的设计//高难度布线4.生成印制电路板报表//并打印印制电路图5.电路仿真和信号分析//设计PCB时II.绘制原理图：《分析组成》放置元件、电气连接、保存原理图文件1.放置元器件➢选择放置多个电子元件。

选择需要的元器件，并将他们放置在图纸上。

➢编辑各元器件。

如果各元件需要修改属性，则可以执行编辑命令，对各元器件进行编辑。

➢精确调整元件位置。

如果元件的位置放置很凌乱，则可以对于元件的位置进行调整，精确调整位置后，此时就可以进行线路连接操作了，线路连接与节点放置是同时进行的。

2.电气连接➢连接线路➢绘制总线和总线出入端口➢放置网络标号➢放置电源和输入/输出端口➢放置注释文字3.保存原理图文件III.印制电路板设计基础一．印制电路板基础1.印制电路板结构{单面板：一面有敷铜，另一面没有敷铜。

单侧布线、成本低、设计难双面板：顶层和底层，对应元件面和焊锡层面，两面均可敷铜布线，板子变复杂布线更容易，制作较理想多层板：多个工作层，顶层、底层、中间层、内部电源或接地层，指三层以上电路板2.元件封装：指元件焊接到电路板时所指的外观和焊盘位置，不同的元件可以共用同一个元件封装，而同种元件也可以有不同的封装。

元件的封装可以在设计原理图时指定，也可以在引进网络表时指定。

元件生产单位提供的数据手册具有很高的参考价值！{元件封装的分类{ 针脚式元件封装【PCB 的层属性为多层】−−−−−−−(双列直插)DIP 封装：特点是适合PCB 的穿孔安装，易于对PCB 布线和操作方便；结构形式有多层陶瓷、单层陶瓷双列直插式DIP 、引线框架式DIP （含玻璃陶瓷封装式、塑料包封结构式、陶瓷低熔玻璃封装式）SMT(表面贴装式)元件封装【焊盘属性为单一表面】−−芯片载体封装：陶瓷无引线芯片载体LCCC 、塑料有引线芯片载体PLCC 、小尺寸封装SOP 、塑料四边引出扁平封装PQFP 、球栅阵列封装BGA （更加节省电路板面积）元件封装的编号：元件类型+焊盘距离(焊盘数)+元件外形尺寸，英制和公制，1inch 英寸=1000mil 微英寸=25.4mm 4. 铜模导线：也即铜模走线，简称导线，用于连接各个焊盘【印制电路板的设计都是围绕如何布置导线进行的】；与此相关的另一种线常称为飞线，即预拉线，飞线是引入网络表后，系统根据规则生成的，用来指引布线的的一种形式上连线，不像导线具有电气连接意义。

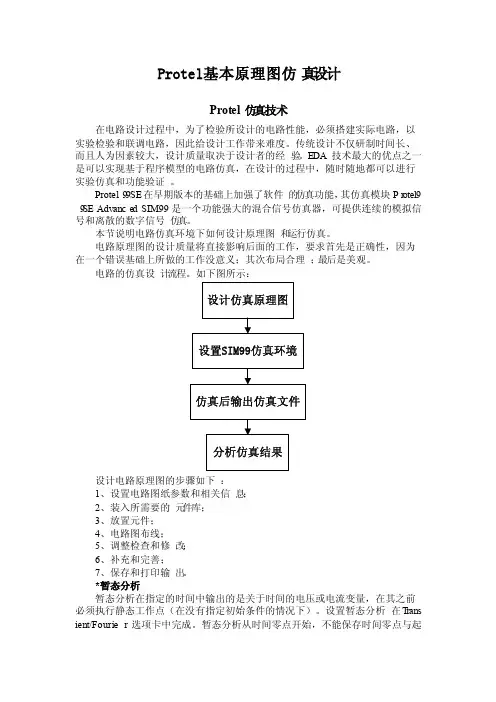

Protel‎基本原理图仿‎真设计Protel‎仿真技术在电路设计过‎程中，为了检验所设‎计的电路性能‎，必须搭建实际‎电路，以实验检验和‎联调电路，因此给设计工‎作带来难度。

传统设计不仅‎研制时间长、而且人为因素‎较大，设计质量取决‎于设计者的经‎验。

EDA技术最‎大的优点之一‎是可以实现基‎于程序模型的‎电路仿真，在设计的过程‎中，随时随地都可‎以进行实验仿‎真和功能验证‎。

Protel‎99SE在早‎期版本的基础‎上加强了软件‎的仿真功能，其仿真模块P‎r otel9‎9SE Advanc‎e d SIM99是‎一个功能强大‎的混合信号仿‎真器，可提供连续的‎模拟信号和离‎散的数字信号‎仿真。

本节说明电路‎仿真环境下如‎何设计原理图‎和运行仿真。

电路原理图的‎设计质量将直‎接影响后面的‎工作，要求首先是正‎确性，因为在一个错‎误基础上所做‎的工作没意义‎；其次布局合理‎；最后是美观。

电路的仿真设‎计流程。

如下图所示：设计电路原理‎图的步骤如下‎：1、设置电路图纸‎参数和相关信‎息；2、装入所需要的‎元件库；3、放置元件；4、电路图布线；5、调整检查和修‎改；6、补充和完善；7、保存和打印输‎出。

*暂态分析暂态分析在指‎定的时间中输‎出的是关于时‎间的电压或电‎流变量，在其之前必须‎执行静态工作‎点（在没有指定初‎始条件的情况‎下）。

设置暂态分析‎在T rans‎ient/Fourie‎r选项卡中完‎成。

暂态分析从时‎间零点开始，不能保存时间‎零点与起始时‎间（Start Time）之间的分析数‎据，保存并显示的‎是从起始时间‎到停止时间（Stop Time）之间的数据。

步长（Step Time）是在分析中使‎用的时间增量‎，实际步长值自‎动变化并收敛‎。

最大步长通常‎取步长值或等‎于：（Stop Time－Start Time）/50。

一般情况下，典型步长值与‎最大步长值相‎同。

最小步长值不‎得小于：（Stop Time－Start Time）/1000。
