跟管钻进套取锚索工法

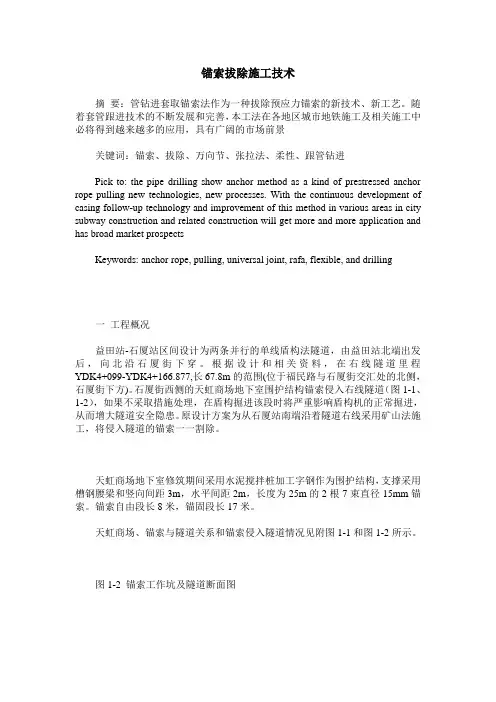

锚索拔除施工技术摘要：管钻进套取锚索法作为一种拔除预应力锚索的新技术、新工艺。

随着套管跟进技术的不断发展和完善，本工法在各地区城市地铁施工及相关施工中必将得到越来越多的应用，具有广阔的市场前景关键词：锚索、拔除、万向节、张拉法、柔性、跟管钻进Pick to: the pipe drilling show anchor method as a kind of prestressed anchor rope pulling new technologies, new processes. With the continuous development of casing follow-up technology and improvement of this method in various areas in city subway construction and related construction will get more and more application and has broad market prospectsKeywords: anchor rope, pulling, universal joint, rafa, flexible, and drilling一工程概况益田站-石厦站区间设计为两条并行的单线盾构法隧道，由益田站北端出发后，向北沿石厦街下穿。

根据设计和相关资料，在右线隧道里程YDK4+099-YDK4+166.877,长67.8m的范围(位于福民路与石厦街交汇处的北侧，石厦街下方)。

石厦街西侧的天虹商场地下室围护结构锚索侵入右线隧道（图1-1、1-2），如果不采取措施处理，在盾构掘进该段时将严重影响盾构机的正常掘进，从而增大隧道安全隐患。

原设计方案为从石厦站南端沿着隧道右线采用矿山法施工，将侵入隧道的锚索一一割除。

天虹商场地下室修筑期间采用水泥搅拌桩加工字钢作为围护结构，支撑采用槽钢腰梁和竖向间距3m，水平间距2m，长度为25m的2根7束直径15mm锚索。

锚索施工工艺一、锚索施工工艺流程1、锚索施工工艺流程钻孔锚索体安装一次注浆钢垫板安装钢架安装锚索张拉补浆封锚2、操作要点（1）钻孔钻孔前，根据设计要求，定出孔位，做出标记。

结合锚索长度、钻机高度和孔口高程算出孔深。

根据地质情况选择合适的钻机和钻头，进行成孔。

成孔深度应大于锚索设计长度0.5～1.0m。

成孔后，应冲洗干净并保持干燥。

（2）锚索体安装按设计要求制作好锚索体，清理干净索体表面的油污、铁屑等。

将锚索体缓缓送入孔内，直至锚索顶住钢垫板（或定位环），此时锚索体露出岩面约10～15cm。

（3）一次注浆将注浆管插入距孔口0.3～0.5m处，随即将准备好的水泥浆注入管内，待从孔口溢出水泥浆时停止注浆。

拔出注浆管，迅速将止浆塞或速凝水泥球推入孔内，封闭注浆口，使浆液在孔内自行凝固。

（4）钢垫板安装在钢垫板中心位置钻一个比钢绞线直径略小的孔，以便穿钢绞线。

钢垫板应与锚索体轴线垂直。

在锚索体和钢垫板之间放置一个隔离架（隔离架的孔道应与钢绞线对中），然后将钢绞线插入隔离架孔道内。

（5）钢架安装将钢架按设计要求放置在锚孔口周围，使钢绞线与钢架中心大致在同一铅垂线上。

钢架底面与岩面间隙用水泥砂浆封闭。

钢架顶面外露长度应满足张拉和保护要求。

（6）锚索张拉待一次注浆体强度达到设计值的80%后，进行锚索张拉。

张拉前应先在自由段预张拉一次，使锚索体各部位紧密接触岩面和增强抵抗弯曲的能力。

按照设计的张拉力和顺序进行分级张拉；当一次张拉达设计荷载的50%时，应持荷稳定10～15min；当一次张拉达设计荷载时，应持荷稳定15～30min。

然后进行锁定。

（7）补浆封锚根据注浆设备情况、锚索长度等因素选择合理的补浆方法。

当选用二次补浆时，第一次补浆一般应在张拉完毕后立即进行，第二次补浆应在第一次补浆后72h内完成。

当采用速凝水泥球封闭时，应在锚索张拉锁定并回缩后进行二次补浆。

补浆前应先清理锚头和夹片外露部分表面上的污垢和锈蚀物；补浆时应将速凝水泥球缓慢推入锚索体内；当从速凝水泥球处冒出浓浆时停止补浆；补浆后应迅速封闭速凝水泥球顶部并抹平。

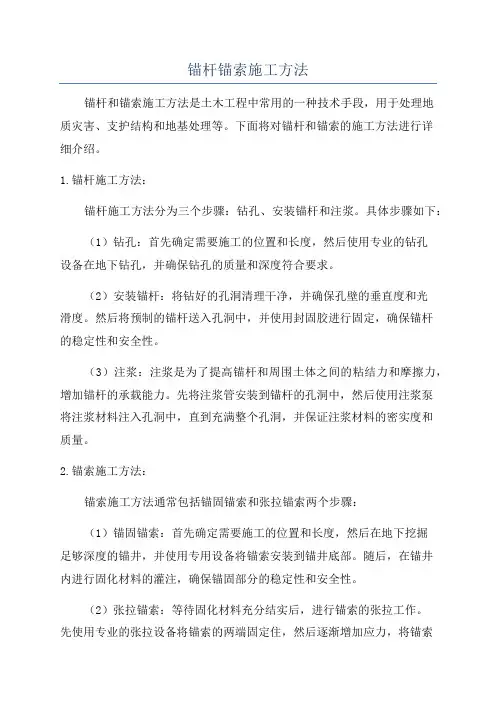

锚杆锚索施工方法锚杆和锚索施工方法是土木工程中常用的一种技术手段，用于处理地质灾害、支护结构和地基处理等。

下面将对锚杆和锚索的施工方法进行详细介绍。

1.锚杆施工方法：锚杆施工方法分为三个步骤：钻孔、安装锚杆和注浆。

具体步骤如下：（1）钻孔：首先确定需要施工的位置和长度，然后使用专业的钻孔设备在地下钻孔，并确保钻孔的质量和深度符合要求。

（2）安装锚杆：将钻好的孔洞清理干净，并确保孔壁的垂直度和光滑度。

然后将预制的锚杆送入孔洞中，并使用封固胶进行固定，确保锚杆的稳定性和安全性。

（3）注浆：注浆是为了提高锚杆和周围土体之间的粘结力和摩擦力，增加锚杆的承载能力。

先将注浆管安装到锚杆的孔洞中，然后使用注浆泵将注浆材料注入孔洞中，直到充满整个孔洞，并保证注浆材料的密实度和质量。

2.锚索施工方法：锚索施工方法通常包括锚固锚索和张拉锚索两个步骤：（1）锚固锚索：首先确定需要施工的位置和长度，然后在地下挖掘足够深度的锚井，并使用专用设备将锚索安装到锚井底部。

随后，在锚井内进行固化材料的灌注，确保锚固部分的稳定性和安全性。

（2）张拉锚索：等待固化材料充分结实后，进行锚索的张拉工作。

先使用专业的张拉设备将锚索的两端固定住，然后逐渐增加应力，将锚索拉紧，直到达到设计要求的张拉力为止。

张拉完成后，进行张拉锚杆的锚固和防护工作，确保锚索的稳定性和耐久性。

锚杆和锚索施工方法都是需要严格按照设计要求进行操作的。

施工过程中需要注意以下几点：（1）施工前必须对地质情况进行详细的调查和分析，确保施工方案的可行性和安全性。

（2）施工操作必须由经验丰富的专业工作人员进行，并严格按照施工方案进行操作，确保施工质量达到设计要求。

（3）在施工过程中，要根据实际情况及时调整施工方案，确保施工的顺利进行。

（4）施工结束后，要对施工质量进行检查和验收，确保施工的质量和安全性。

（5）在施工结束后，要及时进行锚杆和锚索的维护和保养，延长使用寿命。

总之，锚杆和锚索施工方法是土木工程中常用的一种技术手段，施工质量和良好的施工方法是确保工程安全和质量的关键。

根管钻孔施工方法
1、基本概况而及地质条件
A地块边坡均为大片石和石渣回填，所以质地不均，结构松散，不能被钻头冲击成粉状碎块后排出，造成阻力增大，钻机无法旋转。

钻进过程的扰动，造成已成孔段塌孔，钻具卡死，无法收回。

岩体结构松散，差异较大，造成钻进过程中导向不准，钻杆弯曲断裂，无法成孔。

因此在C1-C5临时边坡、西侧边坡、1.5.1边坡、1.5.2边坡等所有边坡工程的锚杆采用跟套管钻进工艺，通过试验表明能够成孔，成孔质量完全满足设计要求。

2、跟套管造孔工艺原理
钻进采用潜孔钻，该钻机的特点是扭矩及顶升压力大，钻具配套适应性强，成孔深且质量高。

配套钻具为跟管钻进的潜孔锤和偏心钻头，潜孔锤利用高压空气为动力做功。

钻具组成：套管（长度为2米标准节和1米的调整节，接长采用丝扣联结）、.com管纸、潜孔锤冲击器、偏心钻头、空心钻杆、拔管器工作原理：套管的跟进是通过潜孔锤锤击连接在套管上的管靴，同步跟进。

套管的主要作用是护壁，防止在成孔过程中对岩体扰动掉块，另一个作用是套管直径较钻杆大，刚度较好，防止钻杆弯曲，提高成孔质量。

套管加工为定型产品，可多次重复使用，以减少成本费用。
