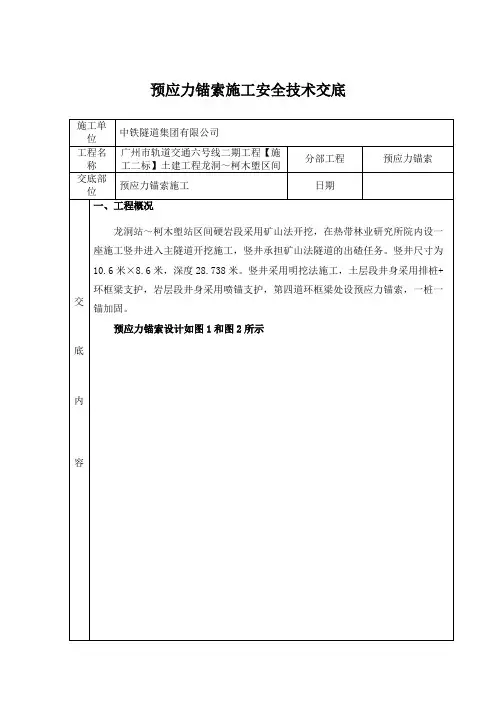

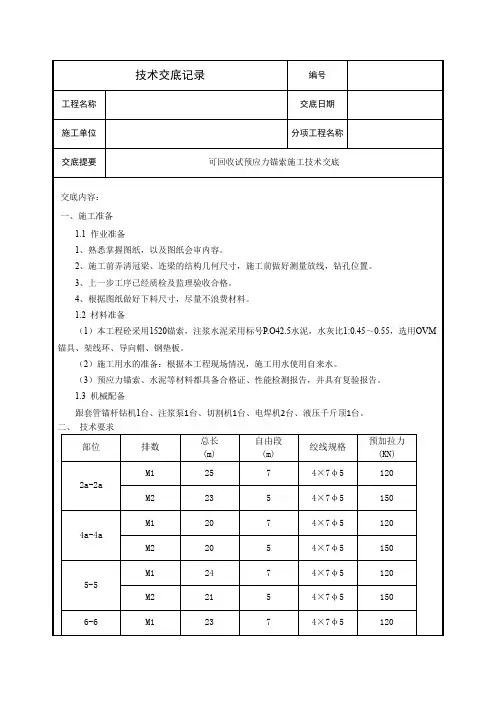

预应力锚索施工技术交底

预应力锚索施工安全技术交底
交 底 内 容
图1 预应力锚索横剖图
图2 预应力锚索简图
二、施工工艺流程
预应力锚索施工工艺流程见下图3所示。

内 容
交 底 内 锚索采用2条（1×7）标准型钢绞线制作，先把整卷的钢绞线用钢管架固定好，再拆捆放线。

根据设计确定钢绞线的下料长度，下料时同孔各股钢绞线长度误差不大于50毫米。

对钢绞线进行除油、除锈处理，并按规律平直排列。

钢绞线自由段进行防腐处理，外套塑料管，两端用扎丝扎紧。

注浆管用φ35塑料管从对中支架（扩张环）中心穿过用扎丝扎紧，一端紧临导向帽，用铅丝捆住。

自由段涂黄油，套装塑料螺纹管，以便绝缘。

下锚时重新核定锚索全长、锚固段长度、自由段长度及各部分焊接、捆扎情况，确定合格后抬至现场平顺摆放，待清孔完毕后将锚索缓慢平直放入孔内。

图4 扩张环示意图
图5 定位器大样图
4、下锚
安设锚索前，退出钻杆，清孔，直至清底干净为止，并经监理检查签认后立即安设锚索。

一次和二次注浆管应与锚索一并安设，注浆管头部距孔底宜为50～100毫米，安设深度应不小于锚索长度的95%，以保证灌浆的密实；且不得超深，以防外露长度不够。

由于锚索较长、较重、基坑较深，所以下锚必须集中人员，锚索入孔要慢，要让锚索慢慢送入，要求锚索在孔内平直不扭，锚索在扩张。

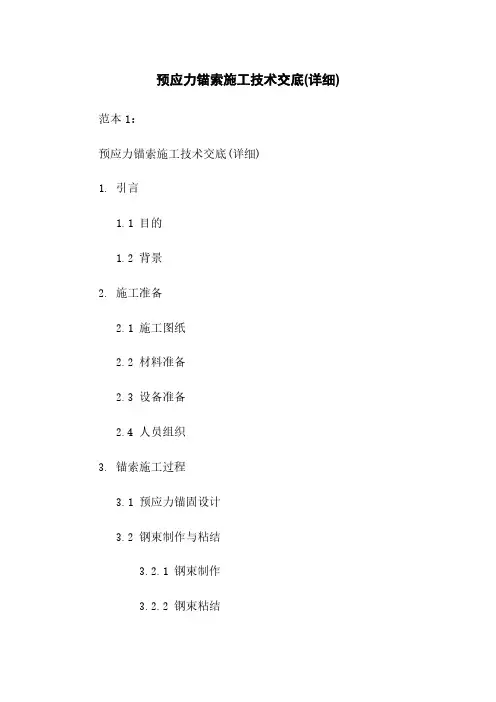

预应力锚索施工技术交底(详细)范本1：预应力锚索施工技术交底(详细)1. 引言1.1 目的1.2 背景2. 施工准备2.1 施工图纸2.2 材料准备2.3 设备准备2.4 人员组织3. 锚索施工过程3.1 预应力锚固设计3.2 钢束制作与粘结3.2.1 钢束制作3.2.2 钢束粘结3.3 预应力锚固施工准备 3.4 钢束安装与张拉3.4.1 钢束安装3.4.2 钢束张拉3.5 预应力锚固加固3.6 预应力锚固质量检验4. 安全措施4.1 施工现场安全4.2 作业人员安全4.3 设备使用安全4.4 紧急情况处理5. 施工质量控制5.1 施工过程质量控制5.2 质量检验与测试方法6. 管理与沟通6.1 项目管理6.2 施工进度跟踪6.3 沟通与合作7. 附件附件1: 预应力锚固设计图纸附件2: 钢束制作及粘结方案注释：- 预应力锚索：一种通过预先施加的张力来增强结构物承载能力的施工技术。

- 施工图纸：包括设计图纸、施工图纸等可用于指导施工的图纸文件。

- 材料准备：准备施工过程中所需的钢束、预应力锚具等材料。

- 设备准备：准备施工过程中所需的张拉机、固定器等设备。

- 钢束安装：将钢束按照设计要求进行安装，确保位置准确。

- 钢束张拉：通过张拉机施加张拉力，使钢束达到预定张拉力值。

范本2：预应力锚索施工技术交底(详细)1. 引言1.1 目的和背景1.2 法律要求2. 工程概述2.1 工程背景2.2 工程目标2.3 工程范围3. 设计要求3.1 预应力锚索设计原则与方法 3.2 关键参数与技术要求3.3 设计图纸4. 施工准备4.1 材料准备4.2 设备准备4.3 人员组织5. 施工步骤5.1 钢束制作5.1.1 材料准备5.1.2 螺旋压力制作工艺 5.1.3 轧制压力制作工艺 5.2 预应力锚固施工准备5.2.1 锚固底座准备5.2.2 混凝土模板制作 5.3 钢束安装与张拉5.3.1 钢束安装方法5.3.2 钢束张拉方法5.4 预应力锚固加固5.5 质量检验与测试6. 安全措施6.1 安全教育培训6.2 施工现场安全管理6.3 紧急情况应急预案7. 管理与沟通7.1 项目管理7.2 施工进度控制7.3 质量管理与保障7.4 工程交底附件：附件1：设计图纸附件2：施工工艺流程注释：- 预应力锚索：通过施加预定张力来增强结构物承载能力的一种技术。

)
水平方向±50mm，垂直方向±50mm，预应力锚索钻孔倾角为25°~30°（见图纸），倾斜度允许偏差为3%。

孔深应超过设计长度1.0m，终孔后应认真清孔，直至孔内泥浆被清理完毕为止。

2、钻孔到位后，应采用高压风、水循环冲洗，孔内不允许有积水、石粉和石渣等。

应用预先做好的探孔装置，进行探孔，若探孔时轻松将探孔器送入孔底，钻孔深度符合设计要求，经验收同意后即可转入下道工序——锚索安装。

在锚索安装前，应对孔口进行暂时封堵，不得使碎屑、杂物进入孔口。

五、锚索制作
锚索制作：锚索制作共分自由段制作、锚固段制作、二次注浆管制作三部分。

1、选料：
锚索体选用表面无损伤、锈污的钢绞线,不得使用表面有焊痕的钢绞线。

2、下料：
锚索下料长度为设计长度和孔外预留长度（1.5米）之和,以保证锚索张拉锁定时的要求。

3、自由段制作：
1）防腐处理：将锚索自由段刷防锈漆，涂抹要均匀、厚实，不得有漏点。

2）保护套管：沥青玻纤布缠裹二层后装入套管中，自由端套管两端200mm长度范围内用黄油填充，外绕工程胶布固定。

自由端与土层间空隙用水泥浆注满。

)
)
) )
f)。

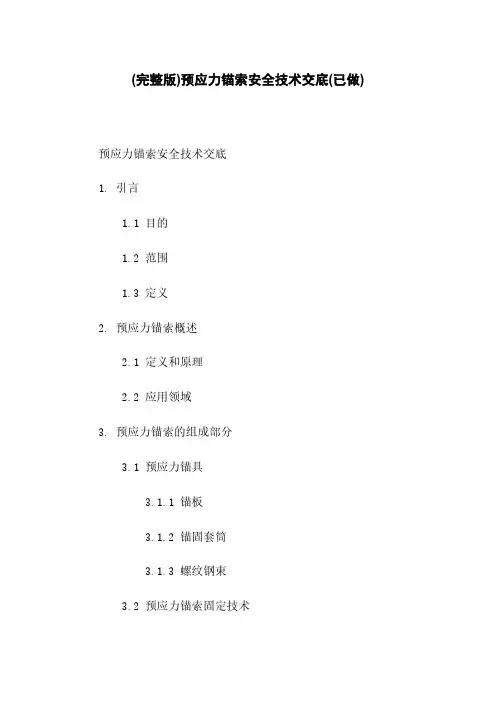

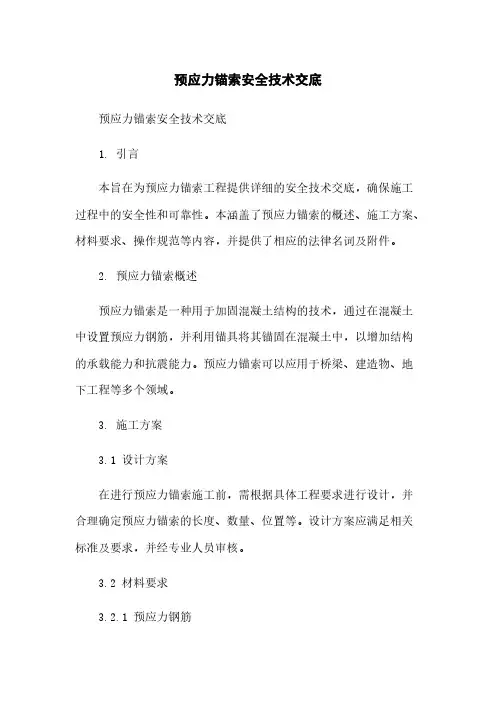

(完整版)预应力锚索安全技术交底(已做)预应力锚索安全技术交底1. 引言1.1 目的1.2 范围1.3 定义2. 预应力锚索概述2.1 定义和原理2.2 应用领域3. 预应力锚索的组成部分3.1 预应力锚具3.1.1 锚板3.1.2 锚固套筒3.1.3 螺纹钢束3.2 预应力锚索固定技术3.2.1 锚板的选型和布置3.2.2 锚固套筒的选择和设计3.2.3 螺纹钢束的选用和固定4. 预应力锚索的施工方法4.1 施工准备4.2 预应力锚具的安装和调整4.3 锚板的布置和固定4.4 锚固套筒的安装和固定4.5 螺纹钢束的穿线和固定4.6 其他相关施工事项5. 预应力锚索的质量控制5.1 施工前的检查与试验5.2 施工过程中的监控与控制6. 安全注意事项6.1 施工现场的安全管理6.2 操作人员的安全防护6.3 预应力锚索施工中的安全风险及防范措施7. 相关附件附件1：预应力锚索施工图纸附件2：预应力锚具产品说明书附件3：安全风险评估报告8. 法律名词及注释- 预应力：在构件内部或与构件等接触的一些构件中施加预先设定的拉力，以降低或消除后期的内力或变形。

- 锚具：将预应力力通过锚固装置传递到被预应力构件中的设备或系统。

- 锚板：用于固定锚具和传递预应力力的构件。

预应力锚索施工技术指南1. 引言1.1 目的1.2 适用范围1.3 术语和定义2. 预应力锚索基础知识2.2 预应力锚索的原理2.3 预应力锚索的构造和组成部分3. 预应力锚索的施工准备3.1 前期调查和设计3.2 施工方案编制3.3 施工材料和设备采购4. 预应力锚索的施工方法4.1 锚具的选型和布置4.2 锚板的安装和固定4.3 锚固套筒的选择和安装4.4 螺纹钢束的穿线和固定4.5 预应力锚索的张拉和调整4.6 预应力锚索的保护和养护5. 预应力锚索的质量控制5.1 施工前的检查与试验5.2 施工过程中的质量控制6.1 施工现场的安全管理6.2 操作人员的安全防护6.3 预应力锚索施工中的安全事故案例和防范措施7. 相关附件附件1：预应力锚索施工图纸附件2：预应力锚具产品说明书附件3：安全事故预防措施清单8. 法律名词及注释- 预应力力：与预应力锚索中应用的力有关的名词。

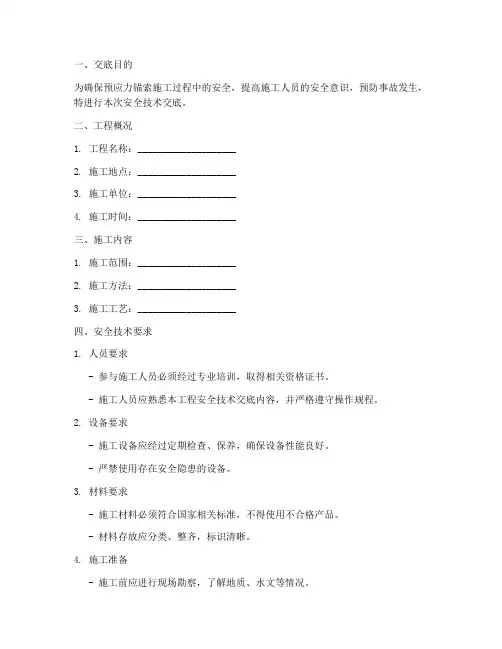

一、交底目的为确保预应力锚索施工过程中的安全，提高施工人员的安全意识，预防事故发生，特进行本次安全技术交底。

二、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工单位：____________________4. 施工时间：____________________三、施工内容1. 施工范围：____________________2. 施工方法：____________________3. 施工工艺：____________________四、安全技术要求1. 人员要求- 参与施工人员必须经过专业培训，取得相关资格证书。

- 施工人员应熟悉本工程安全技术交底内容，并严格遵守操作规程。

2. 设备要求- 施工设备应经过定期检查、保养，确保设备性能良好。

- 严禁使用存在安全隐患的设备。

3. 材料要求- 施工材料必须符合国家相关标准，不得使用不合格产品。

- 材料存放应分类、整齐，标识清晰。

4. 施工准备- 施工前应进行现场勘察，了解地质、水文等情况。

- 制定详细的施工方案，包括施工顺序、施工工艺、安全措施等。

5. 施工过程- 施工过程中应严格按照施工方案执行，确保施工质量。

- 严格控制施工进度，防止因赶工期而忽视安全。

6. 安全措施- 现场安全防护：施工区域应设置明显的安全警示标志，施工人员应佩戴安全帽、安全带等防护用品。

- 高空作业：高空作业人员必须佩戴安全带，并做好防坠落措施。

- 用电安全：施工现场用电设备必须符合安全要求，严禁私拉乱接电线。

- 消防安全：施工现场应配备足够的消防器材，并定期检查、维护。

- 防暑降温：夏季施工应做好防暑降温措施，确保施工人员身体健康。

五、应急处理1. 事故报告：发生安全事故后，立即向项目负责人报告，并启动应急预案。

2. 现场处理：根据事故情况，采取相应的应急措施，防止事故扩大。

3. 调查分析：事故发生后，对事故原因进行调查分析，总结经验教训，防止类似事故再次发生。

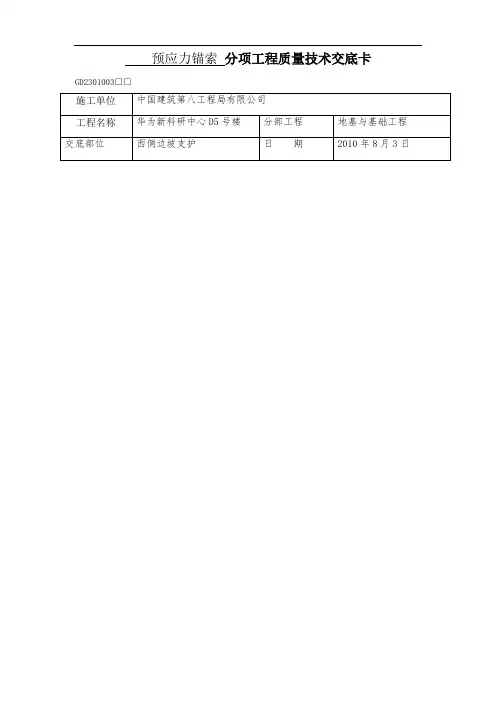

预应力锚索分项工程质量技术交底卡GD2301003□□
专业技术负责人：交底人：接受人：预应力锚索分项工程质量技术交底卡
GD2301003□□
专业技术负责人：交底人：接受人：
预应力锚索分项工程质量技术交底卡GD2301003□□
专业技术负责人：交底人：接受人：预应力锚索分项工程质量技术交底卡
GD2301003□□
专业技术负责人：交底人：接受人：
预应力锚索分项工程质量技术交底卡GD2301003□□
专业技术负责人：交底人：接受人：预应力锚索分项工程质量技术交底卡
GD2301003□□
专业技术负责人：交底人：接受人：预应力锚索分项工程质量技术交底卡
GD2301003□□
专业技术负责人：交底人：接受人：。

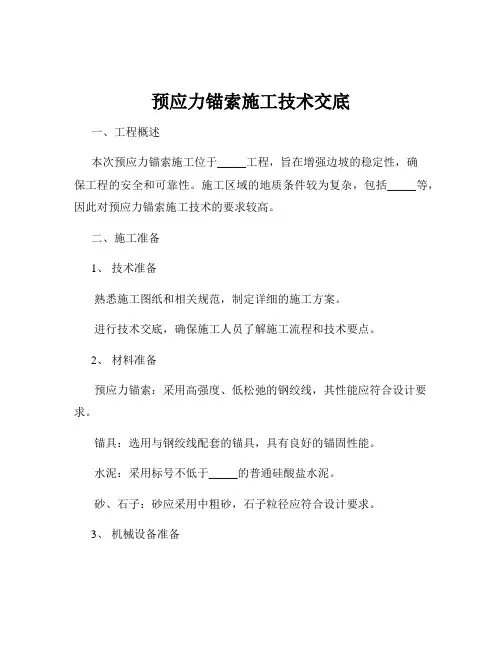

预应力锚索施工技术交底一、工程概述本次预应力锚索施工位于_____工程，旨在增强边坡的稳定性，确保工程的安全和可靠性。

施工区域的地质条件较为复杂，包括_____等，因此对预应力锚索施工技术的要求较高。

二、施工准备1、技术准备熟悉施工图纸和相关规范，制定详细的施工方案。

进行技术交底，确保施工人员了解施工流程和技术要点。

2、材料准备预应力锚索：采用高强度、低松弛的钢绞线，其性能应符合设计要求。

锚具：选用与钢绞线配套的锚具，具有良好的锚固性能。

水泥：采用标号不低于_____的普通硅酸盐水泥。

砂、石子：砂应采用中粗砂，石子粒径应符合设计要求。

3、机械设备准备钻孔设备：根据地质条件选择合适的钻孔机械，如潜孔钻、锚杆钻机等。

注浆设备：包括注浆泵、搅拌机等。

张拉设备：选用精度符合要求的千斤顶和油压表。

4、现场准备清理施工现场，确保施工场地平整、畅通。

按照设计要求测放锚索孔位，并做好标记。

三、施工工艺流程1、钻孔按照设计的孔位、孔径和孔深进行钻孔。

钻孔过程中应注意控制钻孔的垂直度和倾角，偏差应符合规范要求。

遇到地质不良情况时，应及时采取措施，如调整钻孔参数、进行护壁等。

2、清孔钻孔完成后，使用高压风或水将孔内的岩粉、碎屑等清理干净。

清孔完成后，对孔深、孔径进行检查，确保符合设计要求。

3、锚索制作与安装根据设计长度，将钢绞线切割下料，并进行编束。

在锚索自由段涂抹防锈油脂，套上塑料套管。

将锚索缓慢放入孔内，确保锚索居中，不得扭曲。

4、注浆采用孔底返浆法进行注浆，注浆材料为水泥浆。

注浆压力应符合设计要求，一般为_____MPa。

注浆应连续进行，直至孔口溢出浆液为止。

5、锚墩制作在锚索孔口位置浇筑混凝土锚墩，锚墩尺寸应符合设计要求。

锚墩内应设置钢筋网片，以增强其强度和稳定性。

6、张拉与锁定待锚墩混凝土强度达到设计强度的_____%以上时，进行锚索张拉。

按照设计的张拉顺序和分级荷载进行张拉，每级荷载持荷时间不少于_____分钟。

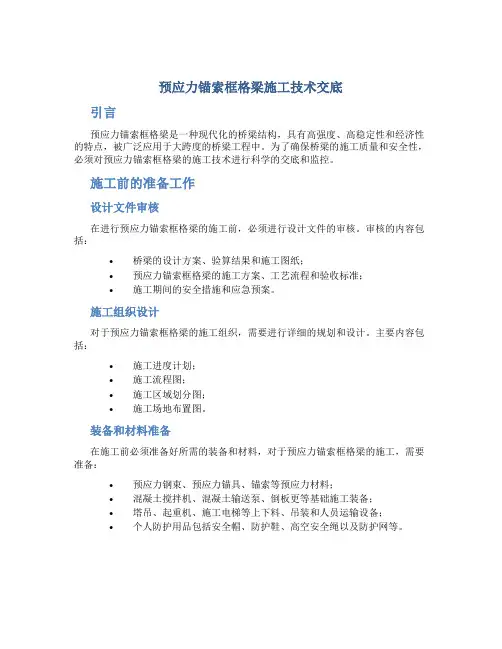

预应力锚索框格梁施工技术交底引言预应力锚索框格梁是一种现代化的桥梁结构，具有高强度、高稳定性和经济性的特点，被广泛应用于大跨度的桥梁工程中。

为了确保桥梁的施工质量和安全性，必须对预应力锚索框格梁的施工技术进行科学的交底和监控。

施工前的准备工作设计文件审核在进行预应力锚索框格梁的施工前，必须进行设计文件的审核。

审核的内容包括：•桥梁的设计方案、验算结果和施工图纸；•预应力锚索框格梁的施工方案、工艺流程和验收标准；•施工期间的安全措施和应急预案。

施工组织设计对于预应力锚索框格梁的施工组织，需要进行详细的规划和设计。

主要内容包括：•施工进度计划；•施工流程图；•施工区域划分图；•施工场地布置图。

装备和材料准备在施工前必须准备好所需的装备和材料，对于预应力锚索框格梁的施工，需要准备：•预应力钢束、预应力锚具、锚索等预应力材料；•混凝土搅拌机、混凝土输送泵、倒板更等基础施工装备；•塔吊、起重机、施工电梯等上下料、吊装和人员运输设备；•个人防护用品包括安全帽、防护鞋、高空安全绳以及防护网等。

施工技术和注意事项预应力锚具的安装在进行预应力锚索框格梁施工前，必须先进行预应力锚具的安装。

安装的技术要点包括：1.确定锚具安装的精度要求，在锚具的安装位置上进行标记和定位；2.进行锚具的预应力拉紧、预应力束的校核计算和锚具的安装，锚具须按照规定的颗粒和扭矩进行安装；3.在夹紧板与锚具接触面处加装防水油漆防止腐蚀；4.安装后在管套上进行压力测试，检查管套和锚具间的密封性和密封效果。

钢筋网的制作和安装在预应力锚索框格梁中，钢筋网的制作和安装也是非常重要的一步。

制作时需要注意的技术要点包括：1.进行合适的分段切割，在切割时应根据实际情况适当增加缝隙位置；2.正确放置钢筋网中的钢筋，使其符合构造与设计要求；3.横向误差不超过1cm，纵向误差不超过2cm，错位不超过5mm；安装时需要注意的技术要点包括：1.制成的钢筋网必须在安装之前检验，并检查其弯曲程度，是否能够满足支座要求；2.钢筋网的安装要保证其牢固性，避免在工作时出现断裂或者扭曲变形等情况；3.钢筋网的焊接点应均匀分布，焊接点的强度要满足设计要求。

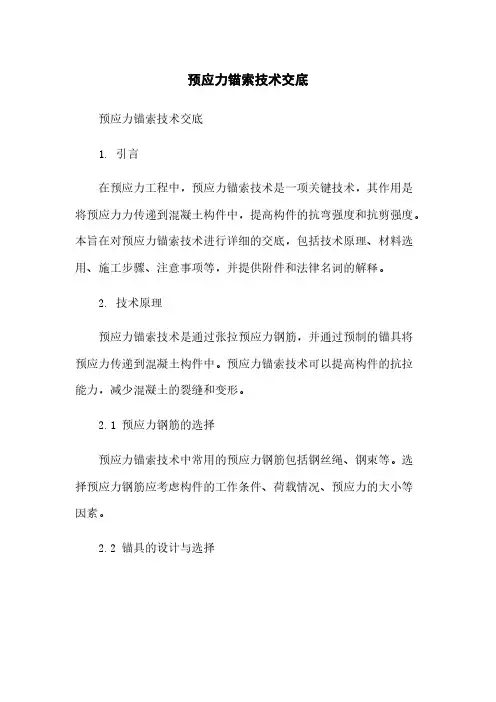

预应力锚索技术交底预应力锚索技术交底1. 引言在预应力工程中，预应力锚索技术是一项关键技术，其作用是将预应力力传递到混凝土构件中，提高构件的抗弯强度和抗剪强度。

本旨在对预应力锚索技术进行详细的交底，包括技术原理、材料选用、施工步骤、注意事项等，并提供附件和法律名词的解释。

2. 技术原理预应力锚索技术是通过张拉预应力钢筋，并通过预制的锚具将预应力传递到混凝土构件中。

预应力锚索技术可以提高构件的抗拉能力，减少混凝土的裂缝和变形。

2.1 预应力钢筋的选择预应力锚索技术中常用的预应力钢筋包括钢丝绳、钢束等。

选择预应力钢筋应考虑构件的工作条件、荷载情况、预应力的大小等因素。

2.2 锚具的设计与选择锚具是将预应力力传递到混凝土构件中的重要部件，其设计应满足力学性能要求，如承载能力、锚固长度、锚孔直径等。

选择锚具时应考虑其可靠性、施工便利性等因素。

3. 施工步骤3.1 锚孔的准备在混凝土构件中预留足够的锚孔，锚孔的位置和尺寸应符合设计要求。

锚孔的准备应包括清理、涂刷防锈涂料等。

3.2 预应力钢筋的张拉将预应力钢筋穿过锚孔并用张拉设备进行张拉。

根据设计要求确定预应力力的大小，并确保钢筋和锚具的安装正确。

3.3 锚具的锚固将锚具安装到预应力钢筋的受力端，并进行锚固。

锚具的锚固包括灌浆、螺栓紧固等，确保锚具与混凝土构件之间有良好的粘结性能。

3.4 预应力灌浆对预应力钢筋进行灌浆，以保护钢筋不受腐蚀和损坏，并提高预应力钢筋与混凝土的粘结性能。

4. 注意事项4.1 施工前的准备工作在施工前，应进行详细的工程检查和准备工作，包括确定预应力钢筋的张拉方案、处理现场隐患等。

4.2 施工技术要求在施工过程中，应按照设计和规范要求进行施工，并加强质量监控和安全控制。

4.3 停止施工措施在施工过程中，如发生意外情况或存在安全隐患，应及时停止施工，并采取相应的措施进行处理。

5. 附件本所涉及的附件包括但不限于设计图纸、施工方案、锚具制造商提供的技术资料等。

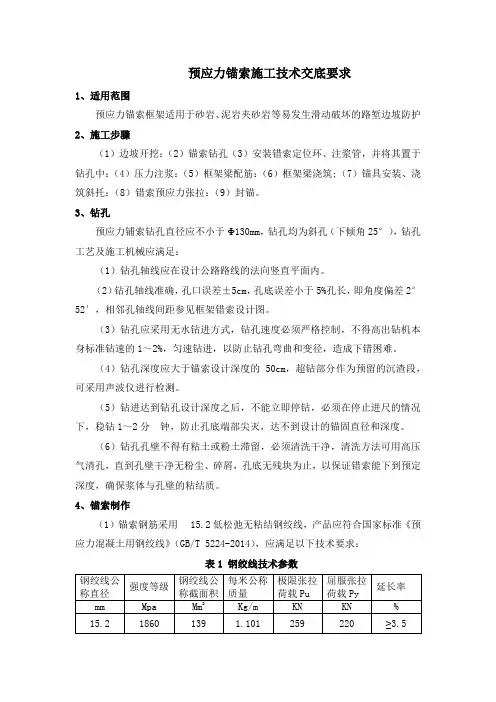

预应力锚索施工技术交底要求1、适用范围预应力锚索框架适用于砂岩、泥岩夹砂岩等易发生滑动破坏的路堑边坡防护2、施工步骤（1）边坡开挖：（2）锚索钻孔（3）安装错索定位环、注浆管，并将其置于钻孔中：（4）压力注浆：（5）框架梁配筋：（6）框架梁浇筑;（7）锚具安装、浇筑斜托：（8）错索预应力张拉：（9）封锚。
