XRD分析方法介绍
X射线衍射（X-ray diffraction，简称XRD）是一种非常重要的物质结构表征技术，广泛应用于材料科学、化学、地球科学、生命科学等领域。它通过将X射线射向样品，然后测量和分析X射线经过样品后的衍射图样，从而得到样品的结构信息。
1.非破坏性：XRD是一种非破坏性分析方法，样品在接受X射线照射后不会发生永久性损伤，可以反复使用。
2.不受样品形态限制：XRD适用于固体、液体、薄膜和粉末等形态的样品，对样品的晶型、晶体结构和晶粒尺寸等信息进行分析。
3.高分辨率：XRD可以提供较高的分辨率，可以检测出样品中微小的结构变化，如晶格畸变、相变等。
4.定量分析：XRD可以进行定量分析，通过衍射峰的强度和位置，可以获取样品中不同晶相的含量，并计算晶格参数、物相纯度等信息。
5.多功能性：除了结构表征外，XRD还可以用于拟合数据、表面分析、粒度分析等应用。
1.菲涅尔衍射法：菲涅尔衍射法是一种传统的XRD方法，主要用于粉末样品的结构分析。它是通过测量样品晶粒间隔的变化，然后将这些信息转换为衍射图样，从而得到样品的结构信息。
2. Laue衍射法：Laue衍射法是一种快速的结构分析方法，主要用于晶体表面和薄膜样品的分析。它通过将样品放在X射线束下，然后测量并分析样品中衍射出的X射线图样，从而得到样品的结构信息。 3.粉末衍射法：粉末衍射法是一种广泛应用的XRD方法，主要用于粉末样品的结构分析。它是通过将样品制成细粉，然后进行衍射测量，并根据布拉格方程计算晶格参数和相量等信息。
4.单晶衍射法：单晶衍射法是一种高精度的XRD方法，主要用于单晶样品的结构分析。它是通过将样品制成单晶，然后测量和分析样品中衍射出的X射线图样，从而得到样品的三维晶体结构信息。
5.傅立叶变换衍射法：傅立叶变换衍射法是一种用于薄膜和多晶样品的XRD方法，主要用于分析样品中的表面形貌、界面反应等信息。它是通过将样品经过傅立叶变换，将时域中的信号转换为频域中的信号，然后提取相应的结构信息。
关于XRD物相定量分析
第一个问题：为什么不能做物相定量？
样品往往不是单一物相,因此,人们总想了解其中某种相的含量。人们的理解总是认为哪怕只是一种近似的结果,也比没有结果要好。
为了要说明定量分析的问题,我们还是了解一下,一张X射线衍射谱图中包含一些什么信息。这些信息主要有三个方面,也是三个方面的应用：一是衍射峰的位置。这方面的信息主要用于物相的鉴定、晶胞参数的精修、残余应力的测量。二是衍射峰的峰高或者面积,我们称之为强度。这方面的信息主要用于物相的含量、结晶度以及织构的计算。三是衍射峰的形状,我们称为线形。这方面的信息又包括两个方面,其一是衍射峰的宽度,我们可以用来计算亚晶尺寸的大小(常被称为晶粒大小)和微观应变的计算。另一个则是线的形状,主要是指峰形是否对称,这方面用来计算位错、层错等。不过,后者做的人少,研究也不是很完全,因此,应用不是很广泛。

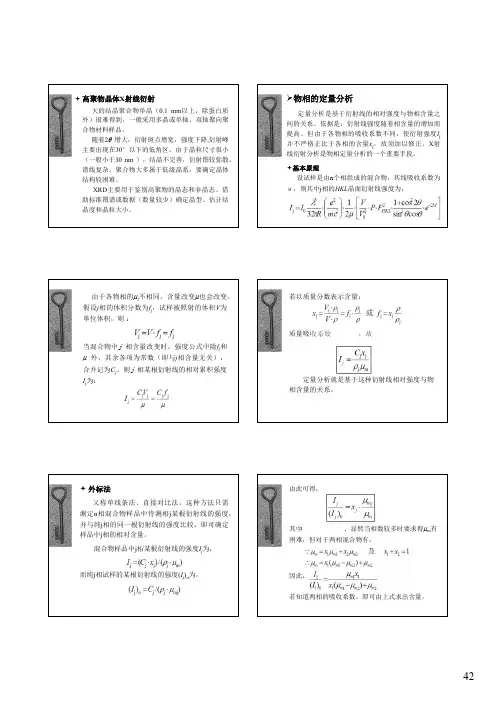

从上面的了解,我们应当知道,不同的实验目的,实验的观察点不同,也就是强调的对象是不同的,如果仅仅为了鉴定物相,一个常规的实验条件就完全可以应付,如果要做晶胞的精修,则需要严格一些的实验条件。如果要做定量分析,我们的强调点是峰的强度。我们为什么能利用衍射谱来做物相的含量分析呢？其原理就是基于物相的含量W与该物相的衍射强度成正比。可以简单地写成W=CI。Ｗ是物相的质量分数,Ｉ是该物相的衍射强度。Ｃ是一个系数,但不是一个常系数。不过,在一定条件下它是一个常数。遗憾的是,这个常数通常不能通过理论计算得出,而是需要通过实验来测量,每当实验条件改变(包括样品中的物相种类的改变、任一物相含量的改变、观察峰的改变、甚至于物相产地改变、所用辐射改变、晶粒尺寸改变„„如此等等,不一而足)这个系数是变化的。围绕如何想办法得到这个系数Ｃ,历代的大师和小师推导出了十几种具体的测量方法,而这些方法又是在某种环境下能使用在另一种环境下不能使用的。每种方法的不同要求等于给实验方法本身加上了一把锁,使得人们不能真正好好地、简便地利用它。这些方法主要包括两方面： 一种是需要标样的,称为“有标法”。也就是说,除了要测的样品,需要往样品中加入某种纯物质。而这些个纯物质往往是不易求得的。比如,某人在合成一种新物质,总是发现合成物中有各种各样的杂质,他希望计算一下不同条件下这种新物质的含量。实验方法要求他提供这种新物质的纯样品。而实际情况是,他如果得到了这种新物质的纯样品,也就是他合成成功的那一天,他还需要你来算个什么含量呢？再举个例子,一位包工头发现,建的房子老是倒了。地基不行。因为地基里有含量很高的蒙脱土,一下雨就膨胀,房子就会倒。他需要了解这种土里的蒙脱土含量到底有多少,他便可以通过改性的办法来解决问题。虽然,要得到蒙脱土的纯物质对某些人来说(一般实验室还是很难的)还是可以的,通过离心等一些方法可以得到。但是,得到的纯物质也许与原样品中的该物质结构发生某些变化。这样虽然得到了纯物质,但是,由于结构的变化,使Ｃ也变了。计算出来的结果还是不准。而且,当实验员告诉包工头,虽然我们可以做,但是一则计算结果可能不是很准确,二则经费需要很多时,包工头只能摇摇头,摆摆手,说声B-B了。由于有标法很难用,因此有人就着手研究“无标法”了。这些方法通过理论计算K,或者按某种方法直接比强度。由于晶体结构的复杂性,理论计算Ｃ的可能性很小,目前实用的大概只有“钢中残留奥氏体的测量”(有国家标准)。直接比强度法理论是可行的。但是,也附加了很多种条件。比如,要测的样品中有两个相,需要另外提供一个也含有这样两个相(多一个或少一个都不行),含量又不同于待测样的附加样品。通过理论计算还是可以的。比如还原Co粉时,通常都同时存在两种结构的Co相。如果刚好有一批这样的样品,就可能用这种方法来做含量计算,但是,老天保佑,千万别被氧化了,如果样品中还含有氧化钴,麻烦就来了。当然,如果,样品中含有10个相,就得至少提供这样的10个样品。想想,好不容易弄出一个样品来,还要另外去找9个相似的样品(都含有10个相同的相,而且含量不能相同),有可能吗？真不可能！
XRD实验物相定性分析解析
X射线衍射（XRD）是一种非常常用的实验技术，用于物相的定性和定量分析。通过观察材料中X射线的衍射图案，我们可以确定材料的晶体结构、晶体定向和晶格参数等信息。本文将详细介绍XRD实验物相定性分析的原理和解析过程。
nλ = 2dsinθ
其中，n是衍射阶次，λ是入射X射线的波长，d是晶格间距，θ是入射角。通过测量衍射角θ和计算晶格间距d，我们可以确定材料的晶体结构。
在进行XRD实验时，我们首先需要准备待测物样品，通常是一块固体材料。然后，我们将样品放置在X射线束下，以使X射线通过样品，发生衍射。衍射的X射线通过样品后，会被X射线探测器测量，产生衍射谱图。
在解读衍射谱图时，我们需要关注以下两个关键参数：衍射角（2θ）和衍射强度（I）。衍射角是X射线的入射角度，是由仪器测量得到的，而衍射强度则表示材料中的晶体结构和取向。通常，衍射强度与晶体的晶格性质、晶体结构以及晶体定向有关。
通过比对样品的衍射谱图与数据库中的标准衍射谱图，我们可以确定材料的物相。数据库中包含了各种材料的XRD衍射谱图，包括金属、陶瓷、无机晶体等。对于未知物相的样品，我们可以通过计算其衍射角和衍射强度与数据库中的标准进行比对，从而找到与其相匹配的物相。
此外，我们还可以通过拟合样品的衍射谱图，计算出材料的晶格参数。常用的拟合方法有布拉格法、勒貌法和整形法等。这些方法利用了衍射角和衍射强度的信息，通过数学模型计算出最适合样品的晶格参数。 需要注意的是，XRD实验在物相定性分析上具有一定的局限性。例如，对于非晶态或粘土等无定形材料，XRD无法提供明确的物相信息。此外，XRD实验还无法确定材料中不同晶体相的相对含量，只能进行物相定性分析。
综上所述，XRD实验是一种常用的物相定性分析技术。通过观察样品的衍射谱图，并与数据库中的标准进行比对，我们可以确定材料的物相。此外，通过拟合样品的衍射谱图，我们还可以计算材料的晶格参数。然而，XRD实验在确定非晶态材料或粘土等无定形材料的物相时存在一定的局限性。
XRD定量分析__实例
X射线衍射（X-ray diffraction，XRD）定量分析是一种常用的材料表征技术，可以用于确定晶体样品的晶体结构、晶体缺陷、晶体取向、晶体粒度等参数。下面将介绍几个XRD定量分析的实例。
1.确定晶体结构：
XRD定量分析可以通过测量材料样品的衍射峰位置和强度来确定其晶体结构。以硅（Si）晶体为例，它有一个典型的体心立方结构，其中每个硅原子被周围的四个硅原子包围。通过测量硅晶体样品的衍射峰位置和强度，可以确定晶体的晶胞参数和晶体结构。
2.确定晶体缺陷：
材料中的晶体缺陷对其性能和行为具有重要影响。XRD定量分析可以通过衍射峰的展宽来确定晶体中的缺陷情况。例如，晶体中的点缺陷（如晶格位点的空位或杂质原子）会导致衍射峰展宽增加。通过分析衍射峰的形状和展宽，可以定量地确定晶体中的缺陷含量和类型。
3.确定晶体取向：
晶体取向是指晶体中晶粒的排列方向。XRD定量分析可以通过测量晶体样品的衍射峰强度来确定晶粒的取向分布。例如，在多晶材料中，晶粒的取向分布会导致衍射峰的强度出现峰状分布。通过分析衍射峰的强度分布，可以了解到晶体中晶粒的取向情况，进而对材料的力学性能和热处理效果进行评估。
4.确定晶体粒度： 晶体样品中的晶粒尺寸对其性能具有重要影响。XRD定量分析可以通过测量衍射峰的半峰宽来确定晶体的平均粒径。这是因为晶体粒子的尺寸越小，晶体中的X射线衍射峰就越宽。通过分析衍射峰的半峰宽，可以定量地确定晶体的平均粒径和粒度分布。
需要注意的是，XRD定量分析需要准确的样品制备和仪器设置。样品的制备需要保证其晶体结构的完整性和纯度，以及避免样品表面的污染和氧化。在仪器设置方面，需要根据样品的性质和所要测量的参数进行合理的选择，如选择合适的入射角度、X射线波长和探测器类型等。
总的来说，XRD定量分析是一种非常强大和广泛应用的材料表征技术，可以用于确定晶体的结构、缺陷、取向和粒度等参数。通过合理的样品制备和仪器设置，可以准确地获得有关晶体结构和性能的定量信息，为材料研究和应用提供重要的支持。
