XRD定性物相分析培训

XRD实验物相定性分析解析X射线衍射（XRD）是一种非常常用的实验技术，用于物相的定性和定量分析。

通过观察材料中X射线的衍射图案，我们可以确定材料的晶体结构、晶体定向和晶格参数等信息。

本文将详细介绍XRD实验物相定性分析的原理和解析过程。

nλ = 2dsinθ其中，n是衍射阶次，λ是入射X射线的波长，d是晶格间距，θ是入射角。

通过测量衍射角θ和计算晶格间距d，我们可以确定材料的晶体结构。

在进行XRD实验时，我们首先需要准备待测物样品，通常是一块固体材料。

然后，我们将样品放置在X射线束下，以使X射线通过样品，发生衍射。

衍射的X射线通过样品后，会被X射线探测器测量，产生衍射谱图。

在解读衍射谱图时，我们需要关注以下两个关键参数：衍射角（2θ）和衍射强度（I）。

衍射角是X射线的入射角度，是由仪器测量得到的，而衍射强度则表示材料中的晶体结构和取向。

通常，衍射强度与晶体的晶格性质、晶体结构以及晶体定向有关。

通过比对样品的衍射谱图与数据库中的标准衍射谱图，我们可以确定材料的物相。

数据库中包含了各种材料的XRD衍射谱图，包括金属、陶瓷、无机晶体等。

对于未知物相的样品，我们可以通过计算其衍射角和衍射强度与数据库中的标准进行比对，从而找到与其相匹配的物相。

此外，我们还可以通过拟合样品的衍射谱图，计算出材料的晶格参数。

常用的拟合方法有布拉格法、勒貌法和整形法等。

这些方法利用了衍射角和衍射强度的信息，通过数学模型计算出最适合样品的晶格参数。

需要注意的是，XRD实验在物相定性分析上具有一定的局限性。

例如，对于非晶态或粘土等无定形材料，XRD无法提供明确的物相信息。

此外，XRD实验还无法确定材料中不同晶体相的相对含量，只能进行物相定性分析。

综上所述，XRD实验是一种常用的物相定性分析技术。

通过观察样品的衍射谱图，并与数据库中的标准进行比对，我们可以确定材料的物相。

此外，通过拟合样品的衍射谱图，我们还可以计算材料的晶格参数。

XRD定性物相分析培训X射线衍射（X-ray diffraction, XRD）是一种常用的材料分析技术，用于对物质的结构和组成进行定性和定量分析。

XRD分析的原理基于X射线与晶体中的原子相互作用而产生衍射现象，通过测量X射线的衍射图案，可以确定物质的晶体结构和晶格参数，从而推断物相的性质和组成。

1.样品制备：首先要将待测样品制备成粉末状，以便于X射线的穿透和散射。

通常可以通过机械研磨、球磨等方法将样品研磨成细粉，或者使用溶液法将样品溶解后沉淀成粉末。

2.X射线测量：将样品粉末放置在X射线仪器的样品台上，通过调整仪器参数和选择适当的入射角度，照射样品并记录散射的X射线。

一般来说，常用的入射角度为2θ，可以在一定角度范围内连续测量，形成X射线衍射图谱。

3.数据分析：获得X射线衍射图谱后，需要对数据进行分析和解释。

首先要识别出图谱中的各个衍射峰，衍射峰的位置和强度与样品中的晶体结构和晶格参数相关。

可以通过与已知物相的对比，进行峰位和峰形的匹配，以确定样品中存在的物相。

4.物相确定：在与已知物相的对比过程中，如果样品的衍射峰与已知物相的衍射峰一致，并且符合晶体学的规律，可以定性确定样品中存在的物相。

此外，还可以使用X射线衍射数据库，比如国际中心衍射数据，进行更准确的物相确定。

5.数据验证：为了验证物相的结果，可以通过其他技术进行进一步的分析，比如扫描电子显微镜（SEM）、能谱分析（EDS）等。

这些技术可以提供样品的显微结构和元素成分信息，与XRD分析结果进行比较和验证。

需要注意的是，XRD定性物相分析是基于样品的晶体结构和晶格参数进行推断，对非晶态材料和无定型材料的分析有一定的局限性。

此外，XRD分析还需要考虑样品制备的质量和仪器的校准等因素，以确保分析结果的准确性和可靠性。

XRD实验物相定性分析一、实验目的1、学习了解X射线衍射仪的结构和工作原理。

2、掌握X射线衍射物相定性分析的原理和实验方法。

3、掌握X射线分析软件Jade5.0和图形分析软件OriginPro的基本操作。

二、实验仪器D8 Advance型X射线衍射仪组成：主要由X射线发生器、测角仪、辐射探测器、记录单元及附件（高温、低温、织构测定、应力测量、试样旋转等）等部分组成。

核心部件：测角仪（1）测角仪C-计数管；S1、S2-梭拉缝；D-样品；E-支架；K、L-狭缝光栏；F-接受光栏；G-测角仪圆；H-样品台；O-测角仪中心轴；S-X射线源；M-刻度盘；图1. 测角仪结构原理图图2. 测角仪的光路图X射线源S是由X 射线管靶面上的线状焦斑产生的线状光源。

线状光源首先通过梭拉缝S1，在高度方向上的发散受到限制。

随后通过狭缝光栅K，使入射X射线在宽度方向上的发散也受限制。

经过S1和K后，X射线将以一定的高度和宽度照射在样品表面，样品中满足布拉格衍射条件的某组晶面将发生衍射。

衍射线通过狭缝光栏L、S2和接受光栏F后，以线性进入计数管C，记录X射线的光子数，获得晶面衍射的相对强度，计数管与样品同时转动，且计数管的转动角速度为样品的两倍，这样可以保证入射线与衍射线始终保持2θ夹角，从而使计数管收集到的衍射线是那些与样品表面平行的晶面所产生的。

θ角从低到高，计数管从低到高逐一记录各衍射线的光子数，转化为电信号，记录下X射线的相对强度，从而形成 2—I的关系曲线，即X射线衍射花样。

相对（2）X射线发生器图3. X射线产生装置X 射线管实际上就是一只在高压下工作的真空二极管，它有两个电极：一个是用于发射电子的灯丝，作为阴极，另一个是用于接受电子轰击的靶材，作为阳极，它们被密封在高真空的玻璃或陶瓷外壳内。

X射线管提供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。

当钨丝通过足够的电流使其发生电子云，且有足够的电压（千伏等级）加在阳极和阴极间、使得电子云被拉往阳极。

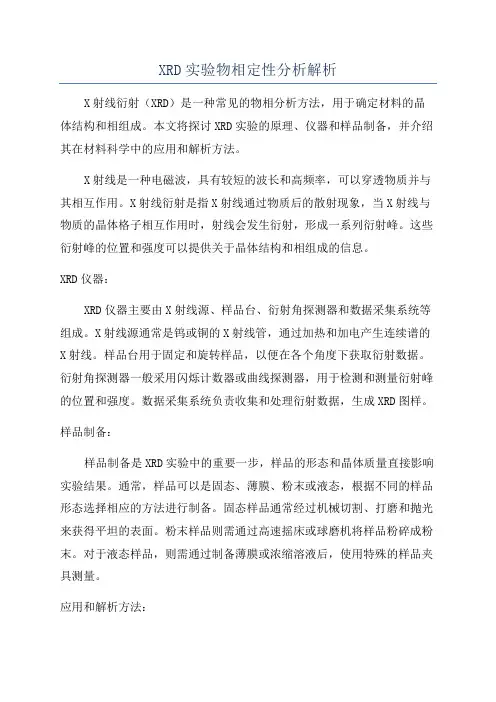

XRD实验物相定性分析解析X射线衍射（XRD）是一种常见的物相分析方法，用于确定材料的晶体结构和相组成。

本文将探讨XRD实验的原理、仪器和样品制备，并介绍其在材料科学中的应用和解析方法。

X射线是一种电磁波，具有较短的波长和高频率，可以穿透物质并与其相互作用。

X射线衍射是指X射线通过物质后的散射现象，当X射线与物质的晶体格子相互作用时，射线会发生衍射，形成一系列衍射峰。

这些衍射峰的位置和强度可以提供关于晶体结构和相组成的信息。

XRD仪器：XRD仪器主要由X射线源、样品台、衍射角探测器和数据采集系统等组成。

X射线源通常是钨或铜的X射线管，通过加热和加电产生连续谱的X射线。

样品台用于固定和旋转样品，以便在各个角度下获取衍射数据。

衍射角探测器一般采用闪烁计数器或曲线探测器，用于检测和测量衍射峰的位置和强度。

数据采集系统负责收集和处理衍射数据，生成XRD图样。

样品制备：样品制备是XRD实验中的重要一步，样品的形态和晶体质量直接影响实验结果。

通常，样品可以是固态、薄膜、粉末或液态，根据不同的样品形态选择相应的方法进行制备。

固态样品通常经过机械切割、打磨和抛光来获得平坦的表面。

粉末样品则需通过高速摇床或球磨机将样品粉碎成粉末。

对于液态样品，则需通过制备薄膜或浓缩溶液后，使用特殊的样品夹具测量。

应用和解析方法：XRD在材料科学领域具有广泛的应用，如无机材料、有机材料、金属材料和生物材料等。

通过XRD实验，可以确定样品的晶体结构、晶格常数、晶胞参数和晶体取向等信息。

对于XRD实验的解析方法，首先需要进行物相定性分析。

这一步骤通常通过与标准物相数据库进行比对，确定样品的物相组成。

在比对过程中，可根据衍射峰的位置和强度进行匹配，并利用标准物相的晶胞参数进行校正。

此外，样品的晶体结构也可以借助衍射数据进行解析。

通过在衍射图样中标记峰的位置，可以计算晶胞参数和晶体取向，从而确定样品的晶体结构。

同时，XRD还可以用于研究晶体中的缺陷、畸变和应力等。

XRD实验物相定性分析报告X射线衍射（XRD）是一种常用的非破坏性物相分析方法，可用于定性和定量分析样品的晶体结构、晶体相、晶格常数等信息。

在本次XRD实验中，我们将对一系列样品进行物相定性的分析。

首先，我们选取了五个不同的样品进行实验。

这些样品包括纯净的金属铜、金属铝以及复合样品铜铝合金，以及两种不同的无机化合物（氧化铜和氧化铝）。

实验使用的仪器是一台经典的X射线粉末衍射仪。

在实验中，我们首先对每个样品进行了样品的制备。

对于金属样品，我们使用细砂纸对其进行打磨，以获得光滑的表面；对于化合物样品，我们使用电子天平仔细称取，并在细砂纸上打磨以获得细粉末。

接下来，我们将样品放置在玻璃制的样品台上，并确保样品表面的平整度和均匀性。

然后，我们调整仪器的参数，例如电压和电流，以获得最佳的实验条件。

最后，我们通过旋转样品台来获取样品在不同角度下的衍射图谱。

根据实验得到的衍射图谱，我们可以观察到不同样品之间的显著差异。

在所有样品中，我们观察到了数个有强衍射峰的峰位，这些峰位对应于不同的晶面。

通过与标准晶体数据库进行对比，我们可以确定每个样品的物相。

在金属铜样品中，我们观察到了强衍射峰位于2θ角为43.3°和50.4°左右，这是金属铜的典型衍射峰。

通过与数据库的对比，我们可以确定金属铜的物相。

对于金属铝样品，我们观察到了强衍射峰位于2θ角为38.7°和44.7°左右，这是金属铝的典型衍射峰。

通过与数据库的对比，我们可以确定金属铝的物相。

对于铜铝合金样品，我们观察到了金属铜和金属铝的衍射峰，这表明该样品是铜铝合金。

通过在数据库中查找铜铝合金的物相，我们可以进一步确定其组成和晶体结构。

对于氧化铜样品，我们观察到了强衍射峰位于2θ角为35.5°和38.8°左右，这是氧化铜的典型衍射峰。

通过与数据库的对比，我们可以确定氧化铜的物相。

对于氧化铝样品，我们观察到了强衍射峰位于2θ角为37.8°和43.6°左右，这是氧化铝的典型衍射峰。

XRD实验物相定性分析一、实验目的1、学习了解X射线衍射仪的结构和工作原理。

2、掌握X射线衍射物相定性分析的原理和实验方法。

3、掌握X射线分析软件Jade5.0和图形分析软件OriginPro的基本操作组成：主要由X 射线发生器、测角 仪、辐射探测器、记录单元及附件(高 温、低温、织构测定、应力测量、试样 旋转等)等部分组成。

核心部件：测角仪C-计数管；S1、S2-梭拉缝；D-样品；E-支架；K 、L-狭缝光栏；F-接受光栏；G-测角仪圆；H-样品台； O-测角仪中心轴；S-X 射线源；M-刻度盘；图1.测角仪结构原理图图2.测角仪的光路图X 射线源S 是由X 射线管靶面上的线状焦斑产生的线状光源。

线状光源首、实验仪器D8 Advanee 型X 射线衍射仪(1)测角仪先通过梭拉缝S1,在高度方向上的发散受到限制。

随后通过狭缝光栅K，使入射X射线在宽度方向上的发散也受限制。

经过S1和K后，X射线将以一定的高度和宽度照射在样品表面，样品中满足布拉格衍射条件的某组晶面将发生衍射。

衍射线通过狭缝光栏L、S2和接受光栏F后，以线性进入计数管C,记录X射线的光子数，获得晶面衍射的相对强度，计数管与样品同时转动，且计数管的转动角速度为样品的两倍，这样可以保证入射线与衍射线始终保持2B夹角，从而使计数管收集到的衍射线是那些与样品表面平行的晶面所产生的。

9角从低到高，计数管从低到高逐一记录各衍射线的光子数，转化为电信号，记录下X射线的相对强度，从而形成I相对一的关系曲线，即X射线衍射花样。

(2) X射线发生器X射线管实际上就是一只在高压下工作的真空二极管，它有两个电极：一个是用于发射电子的灯丝，作为阴极，另一个是用于接受电子轰击的靶材，作为阳极，它们被密封在高真空的玻璃或陶瓷外壳内。

X射线管提供电部分至少包含有一个使灯丝加热的低压电源和一个给两极施加高电压的高压发生器。

当钨丝通过足够的电流使其发生电子云，且有足够的电压(千伏等级)加在阳极和阴极间、使得电子云被拉往阳极。
