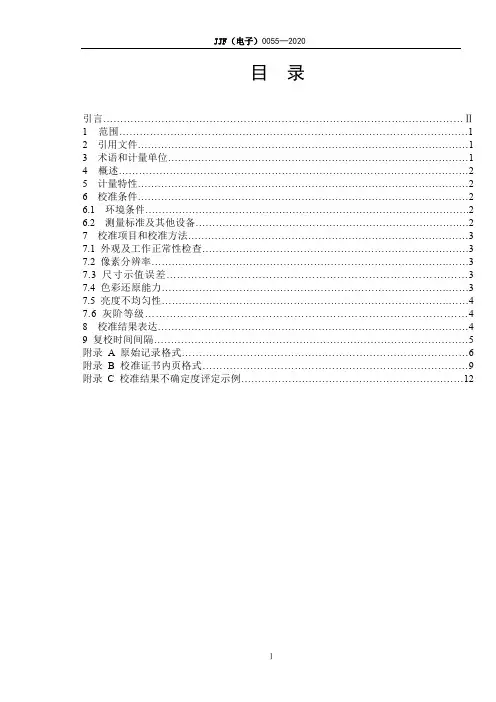

JJF（电子）0055─2020目录引言 (Ⅱ)1 范围 (1)2 引用文件 (1)3 术语和计量单位 (1)4 概述 (2)5 计量特性 (2)6 校准条件 (2)6.1环境条件 (2)6.2 测量标准及其他设备 (2)7 校准项目和校准方法 (3)7.1外观及工作正常性检查 (3)7.2像素分辨率 (3)7.3尺寸示值误差 (3)7.4 色彩还原能力 (3)7.5 亮度不均匀性 (4)7.6灰阶等级 (4)8 校准结果表达 (4)9 复校时间间隔 (5)附录 A 原始记录格式 (6)附录 B 校准证书内页格式 (9)附录 C 校准结果不确定度评定示例 (12)自动光学检查仪校准规范1 范围本规范适用于利用可见光检测的自动光学检查仪（Automatic Optic Inspection Equipments，简称AOI设备）的校准。

2 引用文件JJG 453 标准色板检定规程JJF 1318 影像测量仪校准规范GB/T 5698 颜色术语GB/T 9403 反射式灰度级测试图注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。

3 术语和计量单位3.1 尺寸测量误差 length measurement error与摄像头系统光轴方向垂直的测量平面上尺寸测量的示值误差。

[JJF 1318-2011，术语3.3]3.2 色 color光作用于人眼引起除空间属性以外的视觉特性。

用色名或色的三属性来表示的视觉特性。

[GB/T 5698-2001，术语4.1]3.3 三刺激值 tristimulus values在三色系统中，与待测色刺激达到色匹配所需的三种参照色刺激的量。

注：在XYZ表色系统中，采用[X]，[Y]，[Z]三刺激值。

在X10Y10Z10表色系统中，采用[X10]，[Y10]，[Z10]三刺激值。

[GB/T 5698-2001，术语4.23]3.4 色品（度）坐标 chromaticity coordinates各个三刺激值与它们之和的比。

721可见分光光度计使用方法一、开机预热仪器在使用前应预热30分钟。

二、波长调整转动波长旋钮，并观察波长显示窗,调整至需要的测试波长。

注意事项：转动测试波长调100％T/0A后，以稳定5分钟后进行测试为好（符合行业标准及质监局检定规程要求）.三、设置测试模式按动“功能键”，便可切换测试模式.相应的测试模式循环如下：＊开机默认的测试方式为吸光度方式四、结果打印(721型无此功能)在得到测试结果后按动“打印”键便可打印结果（需外接标准串行打印机)。

五、光源切换（适用于752、754、755B型)因为仪器在紫外区和可见区使用不同的光源，所以需要波动光源切换杆来手动的切换光源.建议的光源切换波长为340nm，即200nm-339nm适应氘灯,340nm—1000nm使用卤素灯。

注意事项:如果光源选择不正确,或光源切换杆不到位，将直接影响仪器的稳定性。

特殊测试要求除外。

六、比色皿配对性仪器所附的比色皿是经过配对测试的,未经配对处理的比色皿将影响样品的测试精度.适应比色皿一套两只,供紫外光谱区使用，置入样品架时，两只石英比色皿上标记Q或箭头方向要一致。

玻璃比色皿一套四只，供可见光谱区使用.石英比色皿和玻璃比色皿不能混用，更不能和其他不经配对的比色皿混用.用手拿比色皿应握比色皿的磨砂表面，不应该接触比色皿的头光面，即透光面上不能有手印或溶液痕迹，待测溶液中不能有气泡、悬浮物，否则也将影响样品的测试精度。

比色皿在使用完毕后应立即清洗干净。

七、调T零(0％T)1。

在T模式时,将遮光体置入样品架（如图七所示），合上样品室盖，并拉动样品架拉杆使其进入光路。

然后按动“调0%T"键，显示器上显示“00。

0"或“—00.0”，便完成调T零，完成调T零后,取出遮光体。

注意事项：1。

测试模式应在透射比(T）模式;2。

如果未置入遮光体合上样品室盖，并使其进入光路便无法完成调T零;3。

调T零时不要打开样品室盖、推拉样品架；4。

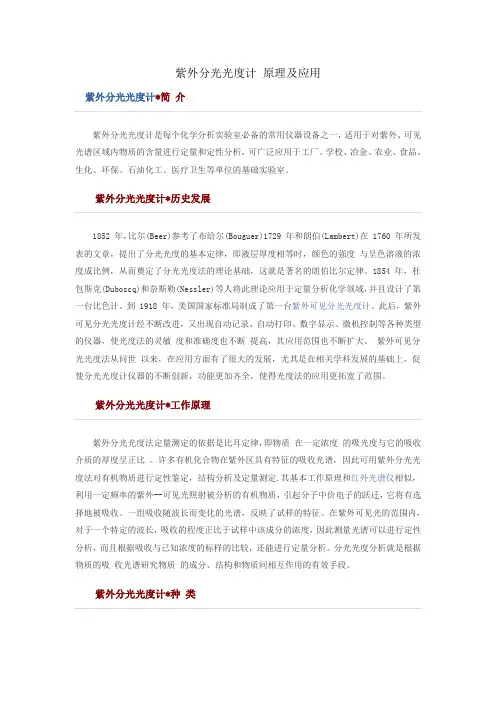

紫外分光光度计原理及应用紫外分光光度计是每个化学分析实验室必备的常用仪器设备之一，适用于对紫外、可见光谱区域内物质的含量进行定量和定性分析，可广泛应用于工厂、学校、冶金、农业、食品、生化、环保、石油化工、医疗卫生等单位的基础实验室。

1852 年，比尔(Beer)参考了布给尔(Bouguer)1729 年和朗伯(Lambert)在 1760 年所发表的文章，提出了分光光度的基本定律，即液层厚度相等时，颜色的强度与呈色溶液的浓度成比例，从而奠定了分光光度法的理论基础，这就是著名的朗伯比尔定律。

1854 年，杜包斯克(Duboscq)和奈斯勒(Nessler)等人将此理论应用于定量分析化学领域，并且设计了第一台比色计。

到 1918 年，美国国家标准局制成了第一台紫外可见分光光度计。

此后，紫外可见分光光度计经不断改进，又出现自动记录、自动打印、数字显示、微机控制等各种类型的仪器，使光度法的灵敏度和准确度也不断提高，其应用范围也不断扩大。

紫外可见分光光度法从问世以来，在应用方面有了很大的发展，尤其是在相关学科发展的基础上，促使分光光度计仪器的不断创新，功能更加齐全，使得光度法的应用更拓宽了范围。

紫外分光光度法定量测定的依据是比耳定律，即物质在一定浓度的吸光度与它的吸收介质的厚度呈正比。

许多有机化合物在紫外区具有特征的吸收光谱，因此可用紫外分光光度法对有机物质进行定性鉴定，结构分析及定量测定.其基本工作原理和红外光谱仪相似，利用一定频率的紫外--可见光照射被分析的有机物质，引起分子中价电子的跃迁，它将有选择地被吸收。

一组吸收随波长而变化的光谱，反映了试样的特征。

在紫外可见光的范围内，对于一个特定的波长，吸收的程度正比于试样中该成分的浓度，因此测量光谱可以进行定性分析，而且根据吸收与已知浓度的标样的比较，还能进行定量分析。

分光光度分析就是根据物质的吸收光谱研究物质的成分、结构和物质间相互作用的有效手段。

分光光度计从分光元件来讲可分为棱镜式和光栅式两种，也有光栅加棱镜的高档分光光度计，现今的分光光度计大部分采用光栅分光。
