分光测色仪(色差仪)操作指引

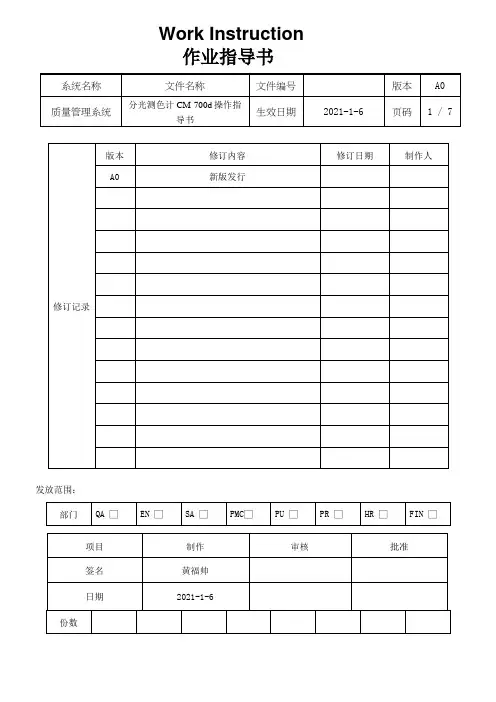

Work Instruction作业指导书发放范围：系统名称文件名称文件编号版本A0质量管理系统分光测色计CM-700d操作指导书生效日期2021-1-6 页码 2 / 71.0 目的规范量测人员对仪器的使用，提高测量水平。

2.0 适用范围适用于产品色差的测量，如右图1。

3.0 定义（无）4.0管理职责使用单位：负责仪器的使用及日常维护。

仪校人员:：负责仪器的统一管理及校验。

5.0 工作内容5.1 分光测色仪各部件的名称及功能：1. 液晶显示屏：用于显示设置选项、测量结果和信息。

2. 控制面板：用于切换界面或选择/确定/保存设置项。

3. 交流适配器端子：使用随机提供的交流适配器 (CM-A305) 时，需将适配器插头连到该端子上。

图1系统名称文件名称文件编号 版本 A0 质量管理系统分光测色计CM-700d 操作指导书生效日期2021-1-6页码3 / 74. USB 连接终端：用于使用随机提供的 USB 电缆 (IF-A17) 连接仪器和电脑。

5. 连接器保护盖：保护交流适配器终端和 USB 连接终端。

6. 测量按钮：按此按钮执行校正或测量。

7. 配对编号标签：显示可与仪器配套使用的白色校正板的识别号码。

8. 测量面积选择开关：用于根据测量面积调整棱镜的位置。

9. 电池盖：电池槽的盖子。

须按照电池槽内的正负极标志安装 4 节 AA 电池。

10. 电池盖按钮：按此按钮可掀开或盖上电池盖。

11. 准备就绪(READY)指示灯：指示灯为绿色时，表示测量准备就绪（充电完成）。

12. 电源开关：用来打开/关闭电源。

将此开关打到“○”，即可关闭电源；将开关设置到“|”，则可打开电源。

13. 三脚架固定座14. 目标罩:用于根据测量面积选择开关的设置改变测量面积。

可根据需要从几种类型中进行选择。

15. 样品测量口:供测量样品的窗口。

可通过更换目标罩来改变测量口的大小。

16. 提带柄:用于绑系随机提供的腕带。

色差仪的使用方法
色差仪是一种实验室里用来测量产品外观色差的仪器。

它可以用来检测样品的色差，可以用来检查产品颜色是否符合客户的要求，也可以用来研究、控制颜色的变化。

色差仪的使用方法如下：
一、清洁样品：
1、首先应检查样品表面是否有污物，如油污、灰尘等，若有应立即进行清洁，以准确测量其表面的色彩。

2、使用温和的溶剂（如乙醇等）和棉布轻轻擦拭样品，确保表面无污物。

二、选择正确的色标：
1、在测量前，应根据需要，选择合适的色标，不同的色标可以用来测量不同的波长范围（色相、明度、饱和度等）。

2、一般情况下，选择的色标范围越宽，结果的准确性就越高。

三、扫描样品：
1、将色差仪的测试端对准样品表面，调节（该款机型）“测试距离”设定参数，确保色差仪及样品之间合适的距离。

2、然后按下扫描键，色差仪会自动扫描样品，从而获得样品表面的色彩数据。

四、查看结果：
1、在结果显示界面中，可以看到样品表面的色彩数据，其含有
L*、a*、b* 三个参数，分别表示样品的色相、明度和饱和度。

2、可以将结果和客户的要求相比较，确定样品的色差是否符合要求。

色差仪通用使用方法
色差仪是一种用来测量物体颜色差异的仪器，主要应用于色彩相关的行业，如印刷、绘画、纺织、塑料等。

下面是色差仪的一般使用方法：
1. 准备工作：将色差仪放在稳定的平台上，确保环境光线均匀且适中。

同时，需要对色差仪进行校准，根据仪器的说明书进行操作，确保准确的测量结果。

2. 样品准备：将需要测量颜色的样品准备好。

这可能是一块印刷品、一段纺织品或其他颜色样本。

3. 测量操作：打开色差仪的电源，根据仪器的使用说明将样品放在色差仪的测量区域。

通常，色差仪会有一个观测口和一个测量孔。

将样品放在测量孔上，并关闭观测口，确保测量时不受外部光线影响。

4. 选择测量模式：根据需要选择合适的测量模式，比如L*a*b*、CIE XYZ、RGB等。

这些模式会根据不同的色彩空间和颜色参数提供不同的测量结果。

5. 进行测量：按下测量按钮，色差仪会发出测量光，并对样品进行扫描。

扫描完成后，色差仪会给出测量结果，包括颜色数值和色差值。

可以记录或保存这些数据以供后续分析和比较使用。

6. 分析和比较：根据测量结果进行颜色分析和比较。

可以比较不同样品之间的色差，或者与标准样品进行比较，判断差异的程度。

7. 调整和纠正：根据测量结果对需要调整的样品进行颜色校正，通过适当的操作和处理来减小色差，使样品达到所需的颜色标准。

需要注意的是，使用色差仪时应避免强光直接照射测量区域，以免干扰测量结果。

此外，根据不同的测量需求，可能需要参考具体的色差仪使用说明书进行操作。

色差仪使用说明书一、简介色差仪是一种专业的仪器设备，用于测量物体表面颜色的差异。

本说明书将详细介绍色差仪的组成部分、工作原理、操作方法以及注意事项。

二、组成部分1. 主机：包含显示屏、测量组件以及控制按钮，用于显示测量结果和设置参数。

2. 测量头：位于主机顶部，用于对待测物体表面进行颜色测量。

3. 电源适配器：提供电源供色差仪工作。

三、工作原理色差仪通过光电传感器捕捉物体表面发射或反射的光线，并将其转化为电信号。

通过比较参考样本和待测样本的光电信号差异，计算出它们之间的色差值，从而评估色彩的差异程度。

四、操作方法1. 准备工作a. 确保色差仪处于平稳的工作状态并连接电源适配器。

b. 打开主机电源开关，待显示屏亮起。

c. 确保测量头无污损或损坏，并清洁待测物体表面。

2. 设置参数a. 使用控制按钮在主机界面上选择合适的测量模式（如LAB模式）。

b. 根据需要，设定测量的光源（如D65）和观察角度（如10°）。

3. 进行测量a. 将测量头对准待测物体表面，确保头部与表面贴合。

b. 按下“测量”按钮，等待测量结果的显示。

4. 获取结果a. 在显示屏上查看测量结果，包括色差值、颜色坐标等信息。

b. 可以选择将结果保存至存储设备或通过打印功能输出。

c. 根据需要，可以进行多次测量以获得更准确的平均值。

5. 关机a. 使用控制按钮选择“关机”选项，确认关机操作。

b. 关闭电源开关，并断开电源适配器。

五、注意事项1. 使用前，请详细阅读本说明书并按要求正确操作。

2. 避免将色差仪暴露在强烈的光源下，可能会对测量结果产生干扰。

3. 在使用过程中，请避免触摸测量头，以免影响测量精度。

4. 若测量头出现损坏或故障，请立即停止使用，并联系售后服务部门进行维修。

5. 请定期清洁色差仪的各个部件，以确保其正常工作和准确测量。

6. 当色差仪长时间不使用时，建议断开电源适配器并妥善保存。

六、维护保养1. 定期检查仪器的外观和连接部位，确保设备的完好。

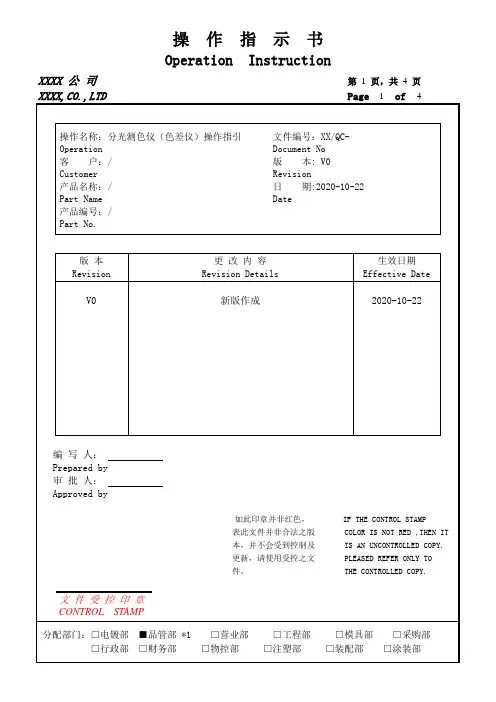

XXXX 公司第1页，共4页XXXX,CO.,LTDPage 1 of 4XXXX 公司第3页，共 4 页XXXX,CO.,LTD Page3of4操作名称：分光测色仪（色差仪）操作指引Operation 文件编号：XX/QC-Doc.No.版本:V0Rev:1.0 目的：确定NS800分光测色仪（色差仪）的操作方法，防止任何误用引起的机器故障或测量误差。

2.0 范围：适用于NS800分光测色仪（色差仪）。

3.0 职责：品管部工程师负责对操作人员进行培训指导。

4.0 资历：使用该仪器的人员事先须进行本指引的培训，合格后方能进行操作。

5.0 内容：5.1.接口及测量键说明：5.1.1电源开关：推动开关至“1”为接通电源，启动仪器，推动开关至“0”为切断电源，关闭电源。

5.1.2 DC接口：用于接入外部电源，外接电源适配器的规格为5V---2A。

5.1.3 UBS接口用于与PC连接通信，BS-232接口用于连接打印机。

5.2电池使用说明与安装5.2.1 锂电池规格为Li-ion 3.7V--0.5A,容量为3200mAh。

5.2.2 请使用原装的锂电池，切匆使用其它电池，否则将有可能损坏本仪器。

5.2.3 对电池进行充电时，本仪器必须外接电源或USB接口连接上PC端，且推动开关至“1”接通电源，才会对锂电池充电，若不对锂电池充电，取出锂电池，接上外部电源，本仪器可正常工作。

5.2.4 在对电池进行充电时，在测量页面的右上角有动态图标进行充电提示。

5.2.5 电池安装前先检查电源开关是否为切断状态，然后取下电池盖，将锂电池放入电池仓并轻轻推入，注意电池的正反面及触点方向，装好后再把电池盖扣上。

测量键XXXX 公司第3页，共 4 页XXXX,CO.,LTD Page3of4操作名称：分光测色仪（色差仪）操作指引Operation 文件编号：XX/QC-Doc.No.版本:V0Rev:5.3操作说明：5.3.1开机5.3.1.1 开机前先检查是否有电池供电或外部电源供电。

色差仪测色仪安全操作及保养规程色差仪测色仪是用于测量色彩参数的一种仪器。

由于使用时涉及到电器、光学器材等专业知识和技能，在使用时需要严格遵守安全操作及保养规程，以确保使用过程中的安全和仪器的使用寿命。

安全操作规程1. 前期准备在使用色差仪测色仪之前，需要进行一些前期准备工作。

具体操作步骤如下：1.1 安装设备将色差仪测色仪设备按照厂家说明书安装好，确保设备处于平稳的环境中。

1.2 检查设备在使用前需要对仪器进行检查，确保仪器状态良好，包括：•检查仪器的插头和接头是否正确插入；•检查仪器的开关是否正确，安装设备时开关的位置是否设置正确；•检查仪器内部的电路和光学元件是否干净，无损坏。

1.3 空气准备为了确保测量的准确性，需要对空气进行准备，保证实验室环境的恒温恒湿。

2. 使用操作2.1 操作步骤在测量前，需要进行以下操作：•确认样品进行光谱测量的光照条件；•在测量前对仪器进行预热，通常需要30分钟左右；•校准仪器保证测量的准确性。

2.2 注意事项在使用色差仪测色仪时，需要注意以下事项：•在测量前，需要将样品平置在合适的位置，确保测量的准确性；•确认光源与样品之间的距离；•在选取测量光径大小的时候，需要考虑样品的大小，通常情况下选取8mm的光径；•在测量的过程中，需要避免选取样品的表面有明显的污迹或划痕，同时也需要注意避免搞乱样品上的色采；•在测量颜色过程中，需要对样品进行多次测量，以确保测量结果的准确性。

2.3 操作结束在完成测量后，需要进行以下操作：•关闭仪器的开关，切断电源；•减缓仪器内部的温度，30分钟后再进行仪器操作。

保养规程在正常使用色差仪测色仪的同时，也需要定期进行保养和维护，以延长仪器的使用寿命。

1. 保养步骤1.1 维持仪器卫生和清洁定期拆卸仪器的外壳和光学元件，将这些元件清洗一遍，使其保持明亮的光泽。

同时还要注意控制清洗流量、温度和气压，不让水渗入到仪器内部。

1.2 维护电源和操作系统定期检查电源线和操作系统，保证电路的稳定性和可靠性。

色差仪操作规程色差仪是一种用于测量物体的颜色差异的仪器，广泛应用于纺织、印刷、化妆品等行业。

正确操作色差仪可以提高测量的准确性，下面是色差仪操作规程的详细步骤：1. 准备工作a. 确保色差仪的仪器部分干净无灰尘，并校准仪器。

b. 检查仪器电源是否连接正常，确保电量充足。

c. 确保样品准备完备，包括纸张、布料、涂料等。

2. 仪器打开与关闭a. 按下仪器的电源开关，待仪器启动后，进入待机状态。

b. 测量结束后，按下电源开关，待仪器关闭后，断开电源。

3. 样品装夹a. 将样品置于仪器的样品台上，确保样品表面平整。

b. 确保样品仪器间隙调整合适，避免样品移动或变形。

4. 选择测量模式a. 根据需要选择颜色测量模式（如LAB、RGB、CMYK等）。

b. 选择合适的测量光源（如D65、A等）。

5. 进行测量a. 点击仪器上的测量按钮，触发测量动作。

b. 保持仪器稳定，避免仪器震动或移动。

6. 测量结果分析a. 仪器会显示出颜色测量结果，包括色差值、颜色坐标等。

b. 根据需求对测量结果进行分析和比对。

7. 记录和保存数据a. 将测量结果记录在纸质或电子表格中。

b. 如有需要，可以将测量结果保存到仪器的存储器中。

8. 清洁和维护a. 测量结束后，清洁样品台和仪器外壳。

b. 定期对仪器进行维护保养，如清洁仪器内部、校准仪器等。

9. 保管仪器a. 将仪器放置在干燥、洁净的环境中，避免碰撞和损坏。

b. 定期检查仪器的电源线和连接线，确保正常使用。

10. 定期维修和更新a. 根据仪器使用情况，定期进行维修保养，确保仪器的性能和准确性。

b. 如有新的测量标准出现，及时更新仪器软件和校准。

以上是色差仪操作规程的基本步骤，不同型号的色差仪可能会稍有差异，建议在使用前详细阅读仪器的使用手册。

正确操作色差仪不仅可以提高测量结果的准确性，还能延长仪器的使用寿命。

色差仪的使用流程一、简介色差仪是一种用于测量物体颜色差异的设备，广泛应用于纺织、印刷、塑料、化妆品等行业。

本文将介绍色差仪的使用流程，帮助读者正确使用色差仪，提高工作效率和准确性。

二、准备工作在使用色差仪之前，需要做好以下准备工作：1. 校准：确保色差仪的准确度，按照说明书进行校准操作。

2. 取样：准备待测样品，并确保样品表面干净、无任何杂质。

三、操作步骤1. 打开色差仪电源，待仪器启动完成。

2. 调整仪器配置：根据待测样品的特性，选择合适的光源、观察角度及颜色空间。

3. 放置样品：将待测样品放置于色差仪测量台上，并确保样品与测量台接触良好。

4. 测量样品：a. 点击测量按钮，仪器将开始扫描样品。

b. 等待测量完成，仪器将会显示出样品的色差值和颜色坐标。

5. 记录测量结果：将测量结果记录下来，包括颜色差异数值和颜色坐标。

6. 重复测量：如有需要，可以对同一样品进行多次测量，确保结果准确。

7. 清洁样品和测量台：在每次测量结束后，清洁样品和测量台，以免对后续测量造成影响。

8. 关闭色差仪：测量完成后，关闭色差仪电源。

四、注意事项1. 避免干扰：使用色差仪时，应避免强光照射、灰尘等干扰因素，以免影响测量结果。

2. 校准周期：色差仪需要定期校准，具体校准周期和方法参考仪器说明书。

3. 学习使用：正确操作色差仪需要一定的学习和实践，建议提前熟悉仪器的使用手册。

五、总结通过本文的介绍，读者可以了解到色差仪的使用流程。

在实际工作中，正确使用色差仪可以帮助用户准确测量物体的颜色差异，提高工作效率和产品质量。

同时，遵循注意事项，定期校准仪器，也是保证测量结果准确性的关键。

希望本文对读者在色差仪使用方面有所帮助。

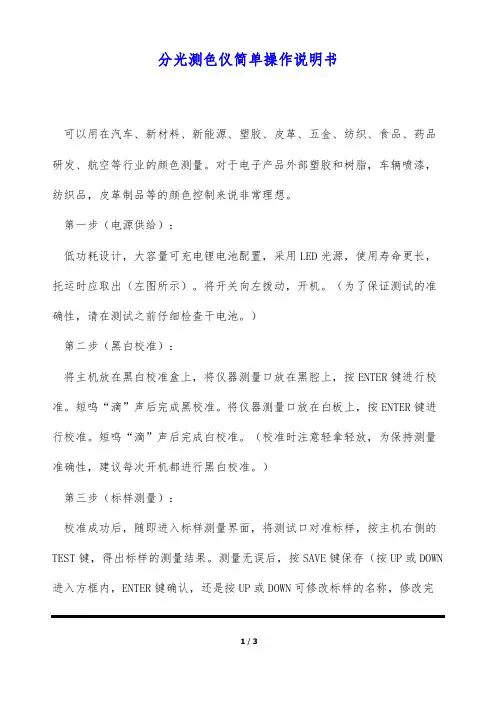

分光测色仪简单操作说明书可以用在汽车、新材料、新能源、塑胶、皮革、五金、纺织、食品、药品研发、航空等行业的颜色测量。

对于电子产品外部塑胶和树脂，车辆喷漆，纺织品，皮革制品等的颜色控制来说非常理想。

第一步（电源供给）：低功耗设计，大容量可充电锂电池配置，采用LED光源，使用寿命更长，托运时应取出（左图所示）。

将开关向左拨动，开机。

（为了保证测试的准确性，请在测试之前仔细检查干电池。

）第二步（黑白校准）：将主机放在黑白校准盒上，将仪器测量口放在黑腔上，按ENTER键进行校准。

短鸣“滴”声后完成黑校准。

将仪器测量口放在白板上，按ENTER键进行校准。

短鸣“滴”声后完成白校准。

（校准时注意轻拿轻放，为保持测量准确性，建议每次开机都进行黑白校准。

）第三步（标样测量）：校准成功后，随即进入标样测量界面，将测试口对准标样，按主机右侧的TEST键，得出标样的测量结果。

测量无误后，按SAVE键保存（按UP或DOWN 进入方框内，ENTER键确认，还是按UP或DOWN可修改标样的名称，修改完成后进入“确定”，按ENTER键完成。

保存之后可按ENTER键查看光谱反射率。

第四步（设置容差）：进入主界面“设置”里的“测量设置”，按UP或DOWN键选择“容差”，ENTER键确认进入，按UP或DOWN键修改需要的容差值。

修改完容差之后，按SAVE键保存，按CANCEL键回到主界面。

第五步（试样测试）：进入主界面的“测量”，按MENU键进入试样测量，将测试口对准试样样，按主机右侧的TEST键，得出试样的测量结果。

测量无误后，按SAVE键保存，保存步骤如同第三步。

第六步（数据查看）：测试好之后，回到主界面，进入“数据查看”，可对测试好的标样或试样进行详细查看，（标准样100组，每组标准样下试样100组）。

按ENTER键查看标样，按MENU键查看试样，可删除或编辑。

第七步（完成归位）：在数据确认保存后退出回到主界面，将开关向右拨动关机，放回包装箱内。

色差仪操作规程色差仪是一种广泛应用于各个行业领域的测量设备，用于检测物体表面颜色的差异。

为了保证色差仪的正常运行和准确测量，制定了以下操作规程。

一、准备工作1.经过校准和验证的色差仪准备就绪。

2.色差仪摆放在稳定的平面上，并且远离光源和其他干扰。

3.准备测试样品，并确保样品表面干净、无污渍和划痕。

二、启动色差仪1.确保色差仪的电源已连接，并按下电源开关打开色差仪。

2.系统自检完成后，等待色差仪进入工作模式。

三、选择测量模式1.根据测量对象选择合适的测量模式，例如反射率模式、色差模式或透射模式。

2.将色差仪的模式切换到所需的测量模式，并等待稳定。

四、校准仪器1.在进行实际测量之前，需要校准色差仪以确保准确度。

2.根据色差仪的使用说明书，使用校准板进行校准。

3.确保校准板表面干净，没有污渍或划痕。

五、进行测量1.将测试样品放置在色差仪的测量台上，并确保样品表面与测量窗口完全接触。

2.按下启动按钮开始测量，并等待测量结果的显示稳定。

3.根据需要，可以进行多次测量以获得更精确的结果。

六、记录和保存数据1.在测量完成后，记录测量结果，包括色差值、均匀度和色度坐标等数据。

2.如果需要保存数据，可以将数据导出到计算机或其他存储设备上。

七、清洁和保养1.测量结束后，及时清洁色差仪的测量窗口，可以使用干净的软布轻轻擦拭。

2.定期检查色差仪的光源和传感器，确保其正常工作。

八、使用注意事项1.在测量过程中，尽量避免干扰光源或其他光反射物体的干扰。

2.不要触摸或刮擦色差仪的传感器，以免影响测量准确性。

3.色差仪应放置在干燥、通风良好的环境中，避免受潮或温度过高。

4.遵循色差仪的使用说明书，避免误操作导致设备损坏或个人受伤。

以上是色差仪的操作规程，通过遵循这些规程，可以确保色差仪的正常运行和精确测量，并保持设备的良好状态。

在使用过程中，还应随时关注色差仪的性能变化，并根据需要进行维护和保养。

分光测色仪操作指引一、仪器准备1.确保仪器处于平稳的水平面上，并将其连接到电源。

2.打开仪器，等待其预热。

预热时间通常为15-30分钟，具体时间请参考仪器说明书。

二、仪器校准1.在进行实际测量之前，必须进行仪器校准。

校准的目的是为了确保仪器能够准确地测量颜色。

2.使用标准白色板进行校准。

将标准白板放置在仪器测量区域，并按照仪器说明书中的操作步骤进行校准。

三、样品测量1.将待测样品放置在仪器测量区域，并按照仪器说明书中的操作步骤进行测量。

2.在进行测量之前，可以选择是否需要使用参考样品进行校正。

校正参考样品的目的是为了将待测样品的颜色结果与参考样品进行比较，并得到色差值。

3.根据需要，可以选择不同的测量模式，例如颜色测量、色差测量、色谱测量等。

四、数据处理与分析1. 完成测量后，仪器会提供测量结果。

根据仪器类型，测量结果可以显示为颜色数值（如XYZ、Lab等）、色差数值（如∆E*ab、∆E*cmc等）或色谱图。

2.根据需要，可以将数据存储到仪器内存中，或通过电脑软件进行数据处理和分析。

3.在进行数据处理和分析时，可以根据实际需要选择不同的参数，例如色差公式、颜色空间、光照条件等。

五、仪器维护与保养1.每次使用完毕后，请将仪器清洁干净。

可以使用干净的软布或专用清洁纸轻轻擦拭仪器表面。

2.避免仪器接触水，尤其是光学部分。

不要使用带有酸碱性或腐蚀性的清洁剂清洗仪器。

3.定期检查仪器的光源和光电池的状态，并根据需要进行更换。

4.定期进行仪器的校准和维护。

具体校准和维护周期请参考仪器说明书。

六、安全注意事项1.仪器在运行时会产生强光，避免直接注视光源，以免损伤眼睛。

2.在使用仪器时，避免触摸光学部分，以免影响测量结果。

3.在操作过程中要注意避免样品的污染，避免在样品上留下指纹、灰尘等。

4.在使用电源和连接仪器电脑时，要注意安全，避免电击等事故发生。

通过以上操作指引，用户可以正确使用分光测色仪进行颜色测量和色差分析，并保证仪器的长期使用效果。

分光测试仪的使用方法嘿，朋友们！今天咱来聊聊分光测试仪这个神奇的家伙怎么用。

你看啊，这分光测试仪就好比是一个超级敏锐的眼睛，能帮我们看清各种物质的秘密呢！它可以分辨出不同波长的光，就像我们能轻易分辨出红色和蓝色一样。

使用分光测试仪，第一步就是要把它安稳地放在一个合适的地方，可别让它摇摇晃晃的，不然它怎么能好好工作呢。

然后呢，把你要检测的东西准备好，小心翼翼地放进去，就像给它送上一份神秘的礼物。

接下来，就是启动这个小家伙啦！这时候你就等着它给你展示神奇的结果吧。

它会把那些看不见的光的信息都呈现出来，哇，是不是很厉害！你说这分光测试仪像不像一个神奇的魔法师，能把那些隐藏的色彩和成分都变出来给我们看。

要是你不好好对待它，它可能就不乐意给你变魔术咯！所以啊，我们得温柔点，细心点。

比如说，在操作的时候，可别毛手毛脚的，要轻轻的，就像对待一个宝贝一样。

要是你太粗鲁了，把它弄疼了，它万一“发脾气”不干了怎么办。

还有哦，每次使用完之后，记得给它擦擦身子，让它干干净净的，这样下次它才能更好地为你服务呀。

你想想，如果你脏兮兮的，别人会愿意和你亲近吗？同理呀，分光测试仪也喜欢干净整洁的环境呢。

这分光测试仪在很多领域都大显身手呢！科研啦、化工啦、医学啦，到处都有它的身影。

它就像一个默默无闻的英雄，为我们的生活带来了很多便利和惊喜。

咱再想想，要是没有分光测试仪，那好多事情不就没法搞清楚啦？那些复杂的物质成分，那些微妙的色彩变化，我们怎么能知道呢？所以啊，我们得好好珍惜这个好帮手，让它发挥出最大的作用。

总之呢，分光测试仪是个很了不起的东西，学会正确使用它，就能打开一个充满奥秘的世界。

朋友们，赶紧去试试吧，相信你们会和它成为好朋友的！。

文件编号版 次页 次一、目的
二、范围
三、职责：
内容
1.仪器介绍
2.电池
2.1.先检查并确认“开关键”是否处于关（O）状态，然后向下按压取出电池仓盖；
2.2.将电池正面黑色箭头朝上装入电池仓；再将电池仓盖向上按压装于电池仓。

3.使用方法
3.1.取下镜头（测量口）保护盖；
3.2.打开电源开关键至开（I）的位置；
3.3.标准样测量:选择“标准值”，将镜头口（测量口）对准需检测物品的被测部位，按下测量 键，等“嘀”的一声后才能移开镜头，此时显示该样品的绝对值：测量参数：L**.** a**.** b**.**;
3.4.试样测量:将镜头口（测量口）对准需检测物品的被测部位，按下测量键，等“嘀”的一声 后才能移开镜头，此时色差 E 显示“合格”或“不合格”（合格为良品反之为不良品）
3.5.若要重新取样，按3.3标样测量操作即可重新取样。

3.6.测成测试后，盖好镜头（测量口）保护盖，关闭电源，若长时间不用需取出电池。

适用于本公司色差仪操作
对色差仪操作进行控制，确保色差仪操作规范化
品保部检测人员及相关人员负责执行此指导书
编制***科技有限公司
色差仪操作指导书
A01页批准图1 色差仪
显示屏幕打印接口
DC 电源接口
开关键电池仓盖
测量口测量键上移键
确认键
下移键
换页键
保存键
机身。

色差仪的使用及维护色差仪操作规程色差仪可广泛应用在印刷、涂料、汽配、金属、家电、金标试纸、食品安全、医学检验等行业，依据CIE色空间的Lab，Lch原理，测量显示出样品与被测样品的色差△E以及△Lab值。

适合企业内、外部颜色评价和数据管控。

色差仪依据外观形状，可以分为：1、手持式色差仪能直接读取色差数据，一般不能连电脑，不带软件。

使用便利、价格便宜，但精度较低。

在颜色管理的一般领域使用广泛。

2、便携式色差仪又称便携式分光测色仪，能直接读取数据外，还能连电脑，带软件。

体积较小，便于携带，精度较高，价格适中。

3、台式色差仪又称台式分光测色配色仪，一般无读数显示，连电脑时使用测色、配色软件，具有高精度的测色和配色功能，体积较大，性能稳定，价格较高。

色差仪的原理，两部测出来的结果有很大差异。

因此，在选购测色仪时，有些“性能指标”是必需要注意的，这样才能选购一部性能价格比的仪器。

一台色差仪除了微处理器及有关电路外，有四个紧要构成部分：光源、积分球、光栅（分光单色器）和光电检测器。

这也是衡量一台仪器优劣的紧要指标。

色差仪的度比较低，分光测色仪精度较高。

二者测色的方法不同，分光测色仪能测量每个颜色的“反射率曲线”，而色差仪不能。

分光测色仪有多种光源，而色差仪只有一种或两种。

分光光度测色仪又分为“0/45度”和“d/8度积分球”两种测量—察看方式：“0/45度”只能用来测平滑的表面，而且不能用于电脑配色。

“d/8度积分球“可以用来测量各种表面，用于电脑配色。

多数公司选用“d/8度积分球”测色仪，但是，必需注意的是：不同品牌、不同型号之间仍有很大差别，导致不同的测量精度。

光源：多数厂家选用“高能脉冲氙灯（PulsedXenon）”，具有寿命长、光强高、测量时的“信噪比”（测量信号/噪音）高，测量精度高等优点。

个别厂家的仪器选用“钨丝灯（tungstenlight）”，具有光强低，长期发热，寿命短，在蓝光段测量不精准等缺点。

分光色差仪使用说明书一、产品简介本产品为分光色差仪，是在色差仪和色差仪的基础上改进的高级测色仪器。

本仪器广泛应用于各种产品的色彩管理，如塑料、印刷、油墨、包装、纤维、染织、服装、五金、电子设备、化工、食品、汽车、新能源、考古学、陶瓷、玻璃等领域。

二、设备配置本设备主要由光源、积分球、传感器及接收器等组成。

另外，具有"0/45度"和"d/8度积分球"两种测量/观察方式。

三.功能及规格1.波长范围:通常从380nm到740nm(可能会因设备型号而异)。

2.颜色坐标Lab是(CIE)根据1931年制定的颜色测量国际标准建立，1976年改进命名的色彩新模式。

L表示黑白浓淡度(明暗度)，a表示红绿色，b表示黄蓝。

△E表示总色差。

3.具有高精度和多功能性。

可测量各波长下的曲线，适用于复杂颜色的色彩分析。

四、操作方法1.电源开/关:按电源开关“1”接通电源，启动机器，按电源开关“0”关闭电源，关闭机器。

2.校正:执行黑白校正，保证机器的精度。

黑白校正的步骤从机器显示屏上的菜单中选择，按照指示设置白板和黑筒，执行测量。

3.测量:利用测量口的十字架目视确定测量位置，观察十字架与试样的对位情况，调整测量口径位置，实现对位。

具有标本测定和试样测定两种测定模式。

标本测量是在仪器进入标本测量界面后对试样进行测量。

试样测定在试样测定后进行，取得试样的色彩数据。

4.数据管理:可以浏览和操作测量的记录。

可通过数据管理界面查看标本记录、试样记录，查看光谱反射率曲线，编辑记录名称，删除记录。

五、注意事项1.本仪器为精密测量仪器，测量时应避免仪器外部环境的剧烈变化。

例如，必须避免周围环境光的闪烁、温度的迅速变化等。

2.测量时必须保持仪器稳定，测量口紧贴试样，避免晃动和不稳定。

本机器不防水，不能在高湿度环境或水雾中使用。

六、保证本设备自出厂之日起计算，若材料及技术有问题，提供一年免费保修。

如果在保修期内发现产品有任何问题，我们将免费修理或更换损坏的零件和产品。

色差仪的用法色差仪是一种模拟人眼成像原理而研发制成的用于测量物体间颜色色差的高精度仪器。

下面店铺就给大家介绍色差仪的用法，希望大家喜欢!色差仪的用法1、取下镜头保护盖。

2、打开电源POWER至ON开的位置。

3、按一下样品目标键TARGET，此时显示TargetLab。

4、将镜头口对正样品的被测部位，按一下录入工作键，等“嘀”的一声响后才能移开镜头，此时显示该样品的绝对值：TargetL**.*a+-**.*b+-**.*。

5、再将镜头对准需检测物品的被测部位，重复第4点的测试工作，此时显示该被检物品与样品的色差值：dL**.*da+-**.*db+-**.*。

6、根据前面所述的工作原理，由dL、da、db判断两者之间的色差大小和偏色方向。

7、重复第6、7点可以重复检测其他被检物品与第4点样品的颜色差异。

8、若要重新取样，需按一下TARGET，在由4点开始即可。

9 、测试完后，盖好镜头保护盖，关闭电源。

色差仪的主要特点1、自动比较样板与被检品之间的颜色差异，输出CIE_Lab三组数据和比色后的△E、△L、△a、△b四组色差数据，提供配色的参考方案。

2、具有样品和单次两种测量模式，满足不同场所测量的需要，操作简洁、测量精确。

3、仪器为便携式。

有电池和外接电源两种供电方式，方便实用。

4、安装有USB的扩展接口，可以与电脑连接显示。

色差仪的分类品牌1.日本柯尼卡美能达KONICA MINOLTA/色差仪/色彩色差仪型号主要有：小型色差仪CR-10，便携式色差仪CM系列色差仪(CM-2300D,CM-2500D,CM-2500C,CM-2600D)，台式色差仪(CM-3500D,CM-3600D,CM-3700D)，新款便携式(带蓝牙功能)色差仪(CM-700D,CM-600D，CM-5)，连线式色差仪(CR-300,CR-400，CR-410).2.美国爱色丽X-RITE色差仪(也叫分光测色仪)型号主要有SP系列色差仪(SP60,SP62,SP64)，台式色差仪(Color I5,7000A)等。
