Work Instruction作业指导书发放范围：系统名称文件名称文件编号版本A0质量管理系统分光测色计CM-700d操作指导书生效日期2021-1-6 页码 2 / 71.0 目的规范量测人员对仪器的使用，提高测量水平。
2.0 适用范围适用于产品色差的测量，如右图1。
3.0 定义（无）4.0管理职责使用单位：负责仪器的使用及日常维护。
仪校人员:：负责仪器的统一管理及校验。
5.0 工作内容5.1 分光测色仪各部件的名称及功能：1. 液晶显示屏：用于显示设置选项、测量结果和信息。
2. 控制面板：用于切换界面或选择/确定/保存设置项。
3. 交流适配器端子：使用随机提供的交流适配器 (CM-A305) 时，需将适配器插头连到该端子上。
图1系统名称文件名称文件编号 版本 A0 质量管理系统分光测色计CM-700d 操作指导书生效日期2021-1-6页码3 / 74. USB 连接终端：用于使用随机提供的 USB 电缆 (IF-A17) 连接仪器和电脑。
5. 连接器保护盖：保护交流适配器终端和 USB 连接终端。
6. 测量按钮：按此按钮执行校正或测量。
7. 配对编号标签：显示可与仪器配套使用的白色校正板的识别号码。
8. 测量面积选择开关：用于根据测量面积调整棱镜的位置。
9. 电池盖：电池槽的盖子。
须按照电池槽内的正负极标志安装 4 节 AA 电池。
10. 电池盖按钮：按此按钮可掀开或盖上电池盖。
11. 准备就绪(READY)指示灯：指示灯为绿色时，表示测量准备就绪（充电完成）。
12. 电源开关：用来打开/关闭电源。
将此开关打到“○”，即可关闭电源；将开关设置到“|”，则可打开电源。
13. 三脚架固定座14. 目标罩:用于根据测量面积选择开关的设置改变测量面积。
可根据需要从几种类型中进行选择。
15. 样品测量口:供测量样品的窗口。
可通过更换目标罩来改变测量口的大小。
16. 提带柄:用于绑系随机提供的腕带。
分光光度计的使用方法说明书一、引言分光光度计是一种常用的光谱分析仪器，广泛应用于化学、生物、医药等领域。
本说明书旨在详细介绍分光光度计的使用方法，帮助用户正确操作仪器，获得准确可靠的测试结果。
二、仪器概述1. 仪器外观与部件分光光度计由仪器主体、光路系统、检测系统、数据处理系统等部分组成。
仪器外观美观大方，便于携带和操作。
各部件的名称和简要功能如下：（以下为分条列举，具体内容可自行补充）2. 技术参数分光光度计的技术参数包括波长范围、测量范围、分辨率等，用户在选择和操作仪器时应了解这些参数，以确保符合实验要求。
三、使用前的准备工作1. 仪器检查与校准使用分光光度计之前，需要进行仪器检查和校准。
保证仪器处于正常工作状态，确保测量结果的准确性和可靠性。
2. 试剂与样品的准备根据实验需求，准备好所需的试剂和样品。
确保试剂的新鲜度和纯度，样品的稳定性和一致性，以获得可靠的测试结果。
四、使用方法1. 开机与预热按下开机按钮，观察仪器显示屏，确认仪器已开启并进入预热状态。
等待预热时间，确保仪器温度稳定。
2. 设置光谱参数通过仪器的操作界面，设置光谱参数，包括波长范围、积分时间等。
根据实验要求和样品特性进行设定，以获得最佳的测试效果。
3. 样品处理将待测样品放置于适当的位置，并按照操作要求使其与仪器的光路系统相连。
确保样品处于恒温状态，以消除温度变化对测试结果的影响。
4. 测量操作点击测量按钮，观察仪器显示屏上的测试结果。
根据所需的数据精度，可进行多次测量取平均值，提高测试的准确性。
5. 数据处理仪器可提供各种数据处理方式，如光谱图绘制、峰值分析、浓度计算等。
根据实验目的，选择适合的数据处理方法，提取有用的信息。
6. 清洁与保养使用完毕后，及时清洁仪器的各部件，确保无试剂或样品残留。
定期进行仪器的维护与保养，延长仪器寿命并保持其正常运行。
五、安全注意事项1. 使用时应注意个人防护，避免与试剂直接接触。
2. 遵守实验室的安全操作规程，确保实验室环境的安全与洁净。
一、目的建立标准化、统一化分光测色仪作业流程二、注意事项1、本机属精密仪器，不能承受跌落导致的碰撞，使用时请放置于相对平整的地方。
2、本机不能防潮或抗潮，受潮或液体溅入易损坏本机。
3、为了保证测试的准确性，请在恒温恒湿的环境下使用本机。
4、本机是精密仪器，使用时请避开强电磁干扰。
5、为保证测量准确，测试时请保持仪器平稳，不要摇晃。
6、本机是精密仪器，不允许自行清洁积分球的内部。
7、为了保证仪器的使用寿命，使用完毕请将仪器关机保管。
三、操作步骤四、图例说明第一步：开机按下仪器背后测试键进行开机第二步：一键校准仪器在校准底座中自动完成白校准，然后根据提示拿起仪器，将仪器对准空气并按下测试键，完成黑校准第三步：设置参数开机设置参数一键校准关机数据浏览标样/试样测量测试前，请根据要求做好相应的设置，测量设置包括测量参数、光源选择、参照标准、测量模式、容差设置和平均设置。
第一次设置完，之后测试时默认为之前的设置。
系统设置在测试前一般不需要设置。
测量设置系统设置第四步：标样/试样测量进入测量界面，默认为标样测量。
标样测量：将样品完全贴合测试口，按下测试键测量，查看测得的参数值，继而保存测试结果。
试样测量：测试口换上试样样品，切换到试样测量界面，按下测试键测量，查看试样与标样的差值，查看是否合格，继而保存测试结果。
标样测量试样测量第五步：数据查看测试完并保存的数据请在“数据”中查看。
可在选中的数据上进行查看、删除、编辑名称等操作。
进入数据查看界面查看数据第六步：关机在测量结束并完成相应的数据保存及其他操作后，将仪器放置入校准底座中，长按测试键进行关机。
如果仪器长时间不使用，请确保仪器在无尘、干燥的环境中保存。
XXXX 公司第1页，共4页XXXX,CO.,LTDPage 1 of 4XXXX 公司第3页，共 4 页XXXX,CO.,LTD Page3of4操作名称：分光测色仪（色差仪）操作指引Operation 文件编号：XX/QC-Doc.No.版本:V0Rev:1.0 目的：确定NS800分光测色仪（色差仪）的操作方法，防止任何误用引起的机器故障或测量误差。
2.0 范围：适用于NS800分光测色仪（色差仪）。
3.0 职责：品管部工程师负责对操作人员进行培训指导。
4.0 资历：使用该仪器的人员事先须进行本指引的培训，合格后方能进行操作。
5.0 内容：5.1.接口及测量键说明：5.1.1电源开关：推动开关至“1”为接通电源，启动仪器，推动开关至“0”为切断电源，关闭电源。
5.1.2 DC接口：用于接入外部电源，外接电源适配器的规格为5V---2A。
5.1.3 UBS接口用于与PC连接通信，BS-232接口用于连接打印机。
5.2电池使用说明与安装5.2.1 锂电池规格为Li-ion 3.7V--0.5A,容量为3200mAh。
5.2.2 请使用原装的锂电池，切匆使用其它电池，否则将有可能损坏本仪器。
5.2.3 对电池进行充电时，本仪器必须外接电源或USB接口连接上PC端，且推动开关至“1”接通电源，才会对锂电池充电，若不对锂电池充电，取出锂电池，接上外部电源，本仪器可正常工作。
5.2.4 在对电池进行充电时，在测量页面的右上角有动态图标进行充电提示。
5.2.5 电池安装前先检查电源开关是否为切断状态，然后取下电池盖，将锂电池放入电池仓并轻轻推入，注意电池的正反面及触点方向，装好后再把电池盖扣上。
测量键XXXX 公司第3页，共 4 页XXXX,CO.,LTD Page3of4操作名称：分光测色仪（色差仪）操作指引Operation 文件编号：XX/QC-Doc.No.版本:V0Rev:5.3操作说明：5.3.1开机5.3.1.1 开机前先检查是否有电池供电或外部电源供电。

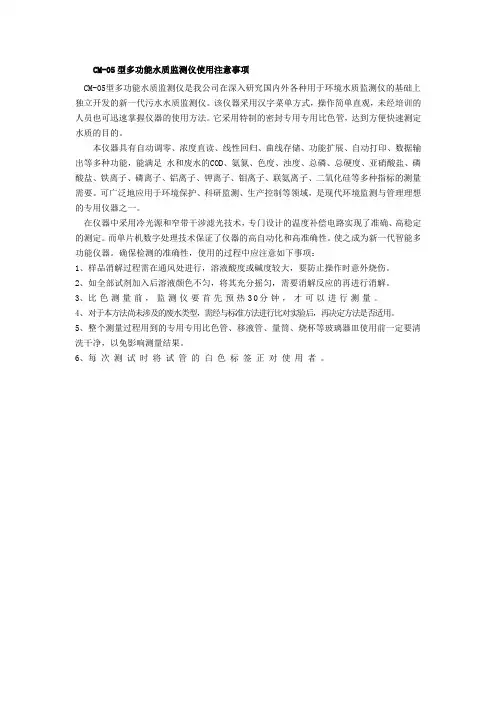

CM-05型多功能水质监测仪使用注意事项
CM-05型多功能水质监测仪是我公司在深入研究国内外各种用于环境水质监测仪的基础上独立开发的新一代污水水质监测仪。
该仪器采用汉字菜单方式，操作简单直观，未经培训的人员也可迅速掌握仪器的使用方法。
它采用特制的密封专用专用比色管，达到方便快速测定水质的目的。
本仪器具有自动调零、浓度直读、线性回归、曲线存储、功能扩展、自动打印、数据输出等多种功能，能满足水和废水的COD、氨氮、色度、浊度、总磷、总硬度、亚硝酸盐、磷酸盐、铁离子、磷离子、铝离子、钾离子、钼离子、联氨离子、二氧化硅等多种指标的测量需要。
可广泛地应用于环境保护、科研监测、生产控制等领域，是现代环境监测与管理理想的专用仪器之一。
在仪器中采用冷光源和窄带干涉滤光技术，专门设计的温度补偿电路实现了准确、高稳定的测定。
而单片机数字处理技术保证了仪器的高自动化和高准确性。
使之成为新一代智能多功能仪器。
确保检测的准确性，使用的过程中应注意如下事项：
1、样品消解过程需在通风处进行，溶液酸度或碱度较大，要防止操作时意外烧伤。
2、如全部试剂加入后溶液颜色不匀，将其充分摇匀，需要消解反应的再进行消解。
3、比色测量前，监测仪要首先预热30分钟，才可以进行测量。
4、对于本方法尚未涉及的废水类型，需经与标准方法进行比对实验后，再决定方法是否适用。
5、整个测量过程用到的专用专用比色管、移液管、量筒、烧杯等玻璃器皿使用前一定要清洗干净，以免影响测量结果。
6、每次测试时将试管的白色标签正对使用者。
一、仪器概述cm-3600a分光测色仪是一种用于测量物体颜色和光谱的精密仪器。
它采用了先进的光谱分析技术和精密的光学元件，能够准确测量各种材料的颜色参数，包括亮度、色度、色坐标等。
二、仪器特点1. 高精度测量：cm-3600a分光测色仪采用先进的光学技术，能够实现高精度的颜色测量，满足工业和科研领域对颜色测量精度的要求。
2. 宽波长范围：该仪器能够覆盖从可见光到近红外光谱范围，能够测量多种材料的颜色，适用范围广泛。
3. 快速测量：cm-3600a分光测色仪采用快速测量技术，能够在短时间内完成对样品颜色的测量，提高工作效率。
4. 灵活性强：该仪器支持多种测量模式，包括反射、透射、发光等模式，能够满足不同样品的测量需求。
5. 易操作性：cm-3600a分光测色仪操作简单，配备了友好的操作界面和丰富的测量功能，方便用户进行各种颜色测量操作。
三、使用标准1. 准备工作：在进行颜色测量之前，需要对cm-3600a分光测色仪进行正确的准备工作。
首先要确保仪器处于稳定的工作状态，检查仪器的电源和光源是否正常。
然后根据测量样品的特性选择合适的测量模式和参数，调节仪器至最佳工作状态。
2. 样品处理：在进行颜色测量之前，需要对样品进行适当的处理。
样品的平整度、干净度和表面光洁度都会对测量结果产生影响，因此在进行测量之前需要对样品进行处理，确保样品表面的光学性能良好。
3. 测量操作：在进行颜色测量时，需要按照仪器操作手册的要求进行操作。
首先将样品置于测量台上，并确保样品与测色仪的光路对准。
然后启动测量程序，等待测量结果稳定后进行记录。
4. 结果分析：测量完成后，需要进行测量结果的分析和处理。
根据测量结果，可以对样品的颜色参数进行分析和比较，判断样品的颜色特性，并根据需要进行进一步的数据处理和分析工作。
5. 仪器保养：在使用cm-3600a分光测色仪之后，需要进行相应的仪器保养工作。
定期清洁仪器的光学元件和光路结构，保持仪器的稳定性和精度，确保仪器长期正常工作。

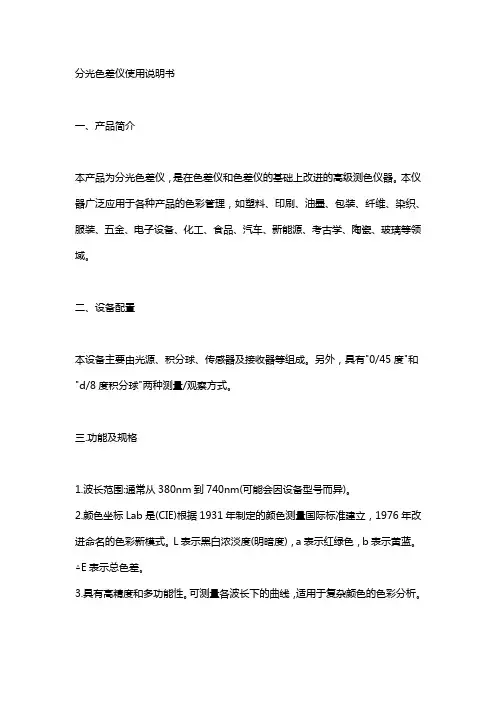

分光色差仪使用说明书一、产品简介本产品为分光色差仪，是在色差仪和色差仪的基础上改进的高级测色仪器。
本仪器广泛应用于各种产品的色彩管理，如塑料、印刷、油墨、包装、纤维、染织、服装、五金、电子设备、化工、食品、汽车、新能源、考古学、陶瓷、玻璃等领域。
二、设备配置本设备主要由光源、积分球、传感器及接收器等组成。
另外，具有"0/45度"和"d/8度积分球"两种测量/观察方式。
三.功能及规格1.波长范围:通常从380nm到740nm(可能会因设备型号而异)。
2.颜色坐标Lab是(CIE)根据1931年制定的颜色测量国际标准建立，1976年改进命名的色彩新模式。
L表示黑白浓淡度(明暗度)，a表示红绿色，b表示黄蓝。
△E表示总色差。
3.具有高精度和多功能性。
可测量各波长下的曲线，适用于复杂颜色的色彩分析。
四、操作方法1.电源开/关:按电源开关“1”接通电源，启动机器，按电源开关“0”关闭电源，关闭机器。
2.校正:执行黑白校正，保证机器的精度。
黑白校正的步骤从机器显示屏上的菜单中选择，按照指示设置白板和黑筒，执行测量。
3.测量:利用测量口的十字架目视确定测量位置，观察十字架与试样的对位情况，调整测量口径位置，实现对位。
具有标本测定和试样测定两种测定模式。
标本测量是在仪器进入标本测量界面后对试样进行测量。
试样测定在试样测定后进行，取得试样的色彩数据。
4.数据管理:可以浏览和操作测量的记录。
可通过数据管理界面查看标本记录、试样记录，查看光谱反射率曲线，编辑记录名称，删除记录。
五、注意事项1.本仪器为精密测量仪器，测量时应避免仪器外部环境的剧烈变化。
例如，必须避免周围环境光的闪烁、温度的迅速变化等。
2.测量时必须保持仪器稳定，测量口紧贴试样，避免晃动和不稳定。
本机器不防水，不能在高湿度环境或水雾中使用。
六、保证本设备自出厂之日起计算，若材料及技术有问题，提供一年免费保修。
如果在保修期内发现产品有任何问题，我们将免费修理或更换损坏的零件和产品。
分光色差仪操作规程一、仪器简介。
分光色差仪是个超厉害的小工具呢，它能帮我们精确地测量颜色之间的差异。
就像一个颜色小侦探，能把颜色的秘密都找出来。
这仪器可精致啦，上面有好多小按钮和显示屏，每一个部分都有它独特的作用哦。
二、操作前准备。
在使用这个神奇的分光色差仪之前呀，我们得先把它的小窝准备好。
找一个干净、平稳的地方来放它，就像给它找个舒服的小床一样。
可不能让它在摇摇晃晃的地方工作，那样它会晕头转向，测出来的数据可能就不准啦。
然后呢，我们要检查一下仪器的外观，看看有没有哪里受伤了。
要是发现有小刮痕或者小灰尘，就像给小宝贝擦脸一样，轻轻地用干净的布把它擦干净。
这一步可不能马虎，因为一点点脏东西可能就会影响它的判断呢。
还有哦，我们要确保仪器的电量是充足的。
要是它工作到一半突然没电了，那就像一个跑步的人突然腿软了一样，多糟糕呀。
所以在使用之前，一定要看看电量显示，要是电量不足，就赶紧给它充充电。
三、测量操作。
好啦，准备工作做好了，现在就可以开始测量啦。
把要测量的样品放在一个光线比较均匀的地方。
如果是那种很光滑的样品，就像镜子一样的，我们得小心一点，因为这种样品可能会反光。
要是反光太厉害，仪器可能就会被闪到，数据就不对啦。
这时候呢，我们可以调整一下样品的角度，让它乖乖听话，不反光。
接着，打开分光色差仪的电源开关。
一打开，它就像睡醒的小猫咪一样，开始有反应了。
我们可以看到显示屏亮起来了，上面有各种小菜单和提示。
按照屏幕上的指示，选择测量模式。
这个模式就像是给仪器穿上不同的衣服，不同的模式适合不同的测量需求。
比如说，如果是测量两种颜色之间的简单差异，就选基本测量模式；如果要更详细、更精确的分析，那就选高级一点的模式。
然后呢，把仪器的测量口轻轻地对准样品。
就像用小嘴巴去亲吻样品一样，要温柔一点哦。
按下测量按钮，这时候仪器就开始工作啦。
它会发出一点点小光，就像小眼睛在仔细观察样品的颜色。
等它完成测量之后，显示屏上就会出现测量结果。
分光测色仪简单操作说明书可以用在汽车、新材料、新能源、塑胶、皮革、五金、纺织、食品、药品研发、航空等行业的颜色测量。
对于电子产品外部塑胶和树脂，车辆喷漆，纺织品，皮革制品等的颜色控制来说非常理想。
第一步（电源供给）：低功耗设计，大容量可充电锂电池配置，采用LED光源，使用寿命更长，托运时应取出（左图所示）。
将开关向左拨动，开机。
（为了保证测试的准确性，请在测试之前仔细检查干电池。
）第二步（黑白校准）：将主机放在黑白校准盒上，将仪器测量口放在黑腔上，按ENTER键进行校准。
短鸣“滴”声后完成黑校准。
将仪器测量口放在白板上，按ENTER键进行校准。
短鸣“滴”声后完成白校准。
（校准时注意轻拿轻放，为保持测量准确性，建议每次开机都进行黑白校准。
）第三步（标样测量）：校准成功后，随即进入标样测量界面，将测试口对准标样，按主机右侧的TEST键，得出标样的测量结果。
测量无误后，按SAVE键保存（按UP或DOWN 进入方框内，ENTER键确认，还是按UP或DOWN可修改标样的名称，修改完成后进入“确定”，按ENTER键完成。
保存之后可按ENTER键查看光谱反射率。
第四步（设置容差）：进入主界面“设置”里的“测量设置”，按UP或DOWN键选择“容差”，ENTER键确认进入，按UP或DOWN键修改需要的容差值。
修改完容差之后，按SAVE键保存，按CANCEL键回到主界面。
第五步（试样测试）：进入主界面的“测量”，按MENU键进入试样测量，将测试口对准试样样，按主机右侧的TEST键，得出试样的测量结果。
测量无误后，按SAVE键保存，保存步骤如同第三步。
第六步（数据查看）：测试好之后，回到主界面，进入“数据查看”，可对测试好的标样或试样进行详细查看，（标准样100组，每组标准样下试样100组）。
按ENTER键查看标样，按MENU键查看试样，可删除或编辑。
第七步（完成归位）：在数据确认保存后退出回到主界面，将开关向右拨动关机，放回包装箱内。
