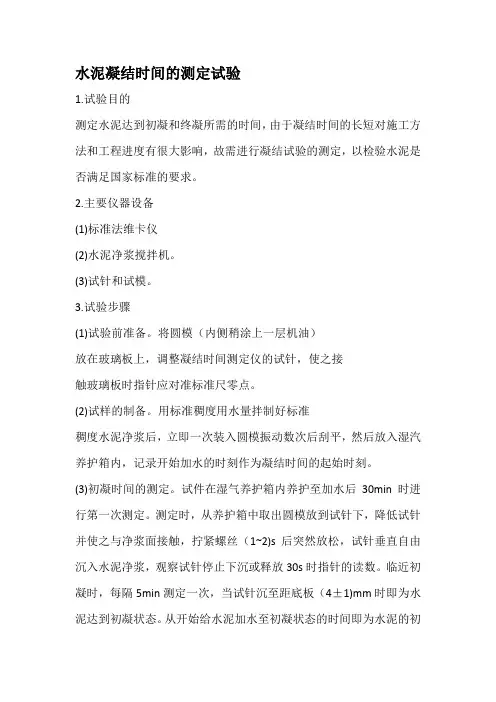

水泥凝结时间的测定试验1.试验目的测定水泥达到初凝和终凝所需的时间，由于凝结时间的长短对施工方法和工程进度有很大影响，故需进行凝结试验的测定，以检验水泥是否满足国家标准的要求。
2.主要仪器设备(1)标准法维卡仪(2)水泥净浆搅拌机。
(3)试针和试模。
3.试验步骤(1)试验前准备。
将圆模（内侧稍涂上一层机油）放在玻璃板上，调整凝结时间测定仪的试针，使之接触玻璃板时指针应对准标准尺零点。
(2)试样的制备。
用标准稠度用水量拌制好标准稠度水泥净浆后，立即一次装入圆模振动数次后刮平，然后放入湿汽养护箱内，记录开始加水的时刻作为凝结时间的起始时刻。
(3)初凝时间的测定。
试件在湿气养护箱内养护至加水后30min时进行第一次测定。
测定时，从养护箱中取出圆模放到试针下，降低试针并使之与净浆面接触，拧紧螺丝（1~2)s后突然放松，试针垂直自由沉入水泥净浆，观察试针停止下沉或释放30s时指针的读数。
临近初凝时，每隔5min测定一次，当试针沉至距底板（4±1)mm时即为水泥达到初凝状态。
从开始给水泥加水至初凝状态的时间即为水泥的初凝时间，用“min”表示。
(4)终凝时间的测定。
为了准确观测试针沉入的状态，在终凝试针上安装一个环形附件，在完成初凝时间的测定后，立即将试模连同浆体以平移的方式从玻璃板上取下，翻转180°,直径大端向上，小端向下，放在玻璃板上，再放入湿气养护箱中养护。
临近终凝时间每隔15min 测一次，当试针沉入净浆0.5mm时，即环形附件开始不能在净浆表面留下痕迹时，即为水泥达到终凝状态。
由开始给水泥加水至终凝状态的时间为该水泥的终凝时间，用“min”表示。
(5)测定时应注意：最初测定的操作时应轻轻扶持金属棒，使其徐徐下降，每次测量时不能让试针落入原孔，防止撞弯试针，但结果以自由下沉为准；在整个测试过程中试针沉入净浆的位置距圆模内壁至少大于10mm;每次测定完毕需将试针擦净并将圆模放入养护箱内，测定过程中要防止圆模振动；测得结果应以两次都合格为准。
水泥标准稠度用水量、凝结时间、安定性检验操作规程1、标准稠度凝结时间用的维卡仪及附件均应符合标准规定的要求。
（1）维卡仪底座放置要平稳，金属棒上下滑动必须灵活。
（2）测定标准稠度时，试模与底板在维卡仪的中心且定在试杆下。
（3）测定凝结时间时，换上的试针要垂直，表面要光滑，顶端应为平面，如发现有弯曲时不能使用。
（4）校对好仪器零点。
a、测标准稠度用水量时，将试杆接触到水泥浆顶面的位置时把指针水平地对准标尺上零点，并将指针固紧。
b、测定凝结时间时，将圆模放在玻璃板上，把金属圆棒下降到试针接触玻璃板0标尺上所指示的刻度作为零点，并将指针固紧。
2、定期检查调整搅拌叶与锅的间隙，使之在2±1mm范围内（一般三个月至半年检查一次）。
当要检查或调整间隙时，可将电机尾部护罩折下，通过拨转风扇叶轮带动搅拌叶转动进行，切勿直接用手扭动搅拌叶转动，以免损坏内部齿轮和搅拌轴。
3、使用前应开空车观察机器是否运转正常，自开动机器起120秒内慢转，停15秒，120秒快转是否自动停车，如不符合标准规定，应及时调整。
4、检查雷氏夹质量（1）先将雷氏夹指针朝上放在测定仪底座的凹圆柱上，前靠至雷氏夹指针与标尺接触，读出并记下两针尖之间的距离A，精确到0.5mm。
（2）然后取下雷氏夹，一根指针穿入吊绳，另一根指针穿入砝码挂绳，使雷氏夹指针朝左悬吊起来，并与横标尺相接触，读出并记下两针尖之间的距离Ｂ，精确到0.5mm。
（3）当B-A的数值在17.5±2.5mm即15～20mm范围内，且雷氏夹取下后两针间距恢复到原来数值时，该雷氏夹质量合格，反之则为不合格需要更换。
5、检查沸煮箱是否漏水、漏电，控制器是否正常，不符合标准要及时修理。
6、每次试验结束后，须将搅拌锅、叶片等擦洗干净，并保持仪器外观整洁。
7、搅拌锅升降装置可通过调整升降滑轨侧面的螺钉调节，要经常注油润滑，以保证滑轨间隙配合良好，延长使用寿命。
文件制修订记录（一）概述凝结时间。
以标准稠度用水量试验制成的水泥净浆装在测定凝结时间用的圆模中，在标准稠度仪上、以标准试针测试之，从加水时起，至试针沉人净浆中距底板2～3mm时所需的时间称为初凝时间；从加水时起，至试针沉人净浆不超过1.0～0.5mm时所需时间称为终凝时间。
参照规程编号：JTJ059－95。
（二）仪器设备1．凝结时间测定仪，同标准稠度与凝结时间测定仪，此时，仪器试棒下端应改装为试针，装净浆的试模采用圆模。
2．湿气养护箱。
温度控制在20℃士3℃，相对湿度大于90%。
（三）试验方法（1）将圆模放在玻璃板上，在内侧稍稍涂上一层机油或白矾士林。
调整凝结时间测定仪的试针接触玻璃板时，指针应对准标准尺零点。
（2）试件的制备。
以标准稠度用水量按前述方法制成标准稠度净浆，立即一次装人圆模，振动数次后刮平，然后放人湿气养护箱内。
拌制净浆开始加水时的时间作为凝结时间的起始时间）（3）试件在湿气养护箱养护至加水后30min时，将圆模取出，进行第一次测定。
测定时，将圆模放到试针下,使试针与净浆面接触,拧紧螺丝1～2s后突然放松,试针垂直自由沉人净浆、观察试针停止下沉时指针读数。
最初测定时，应轻轻扶持金属棒，使其徐徐下降，以防试针撞弯，但结果以自由下沉为准；在整个测试过程中，试针贯入的位置至少要距圆模内壁10mm。
临近初凝时，每隔5min测定一次；临近终凝时，每隔15min测定一次。
每次测定不得让试针落人原针孔内海次测定完毕应将试针擦净并将圆模放回湿气养护箱内，测定全过程中要防止圆模受振。
（四）试验结果1.当试针沉入净浆至距底板2～3mm时，即为水泥达到初凝状态；当下沉不超过1～0.5mm时，水泥达到终凝状态。
由开始加水至初凝、终凝状态的时间分别为该水泥的初凝时间和终凝时间，用小时(h)和分(min)来表示。
2.到达初凝或终凝状态应立即重复测一次，当两次结论相同时才能定为达到初凝或终凝状态。
