GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》
培训教案
一、培训内容：GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法
二、培训目的和任务：通过培训使检测公司检测人员全面掌握新规范，对GB/T1 GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》规范中新增加、修订部分要理解和熟悉掌握。

三、学习要求：重点掌握新增加、修订的主要技术内容：
本标准代替GB/T1346-2011《水泥标准稠度用水量、凝结时间、安定性检验方法》 更新的主要内容有：1、维卡仪标尺变化；2、标稠试验用玻璃底板或金属底板的变化；3、标稠称量水的量具精度的变化；4、水泥浆装模捣实方法变化；5、终凝时间测定的变化；6、雷氏夹配备玻璃板的变化；7、雷氏夹试件成型的变化；8、代用法测标稠水泥浆装模捣实的变化；9、代用法测标稠时试锥下沉深度的变化等九个方面的内容，新标准变化的主要内容及说明详见面内容（GB/T1346-2001与GB/T1346-2011变化内容对比）。

GB/T1346-2001与GBT1346-2011变化内容对比表
GB/T1346-2001与GBT1346-2011变化内容对比表（续表1）
GB/T1346-2001与GBT1346-2011变化内容对比表（续表2）。

水泥标准稠度用水量(GBT1346-2001) 水泥标准稠度用水量是指为使水泥浆达到一定的稠度，所需的拌合用水量。

这个量的测定对于水泥浆的配制、使用和质量控制具有重要意义。

本文将介绍GB/T 1346-2001标准及其测定方法。

一、标准简介GB/T 1346-2001是对原有的GB 1346-85进行修订后的新标准，全称为《水泥标准稠度用水量、凝结时间、安定性检验方法》。

该标准规定了水泥标准稠度用水量、凝结时间、安定性的检验方法，以确保水泥产品质量的一致性和可靠性。

二、测定方法测定水泥标准稠度用水量的方法通常包括以下步骤：1.仪器准备（1）水泥净浆搅拌机（2）水泥稠度测定仪（俗称“维卡仪”）（3）秒表（4）实验天平（5）水泥样品2.实验步骤（1）按照GB/T 17671-1999中的规定制备水泥净浆。

（2）将搅拌锅和叶片擦拭干净，并称取500克的水泥样品。

（3）将称取的水泥样品放入搅拌锅中，加入已煮沸并冷却至室温的饮用水，一边搅拌一边徐徐加入，直至达到预定的稠度（水泥净浆达到标准稠度时的拌合水量）。

（4）将水泥净浆倒入已置于玻璃底板上的试模中，用小刀插捣数次，使水泥净浆密实，表面平整。

（5）用取样勺将多余的水分刮去，使试模边缘无水滴滴出。

（6）将试模放在维卡仪上，然后将测针沉入水泥净浆表面中心，记录指针读数，即为标准稠度用水量。

需要注意的是，如果采用该标准规定以外的其它方法测试时，测定的结果必须与标准规定的结果相符合。

如果测定结果不符合标准要求，应重新调整测试方法或对设备进行检查和校准。

三、标准的意义和作用GB/T 1346-2001标准的制定和实施对于保证水泥产品的质量具有重要意义。

首先，它规范了水泥检验方法，使得不同厂家、不同批次之间的水泥产品具有可比性。

其次，它提供了判定水泥质量是否合格的依据，有助于避免因水泥稠度用水量不当而导致的工程质量问题。

最后，它有利于促进水泥行业的科技进步和标准化管理。

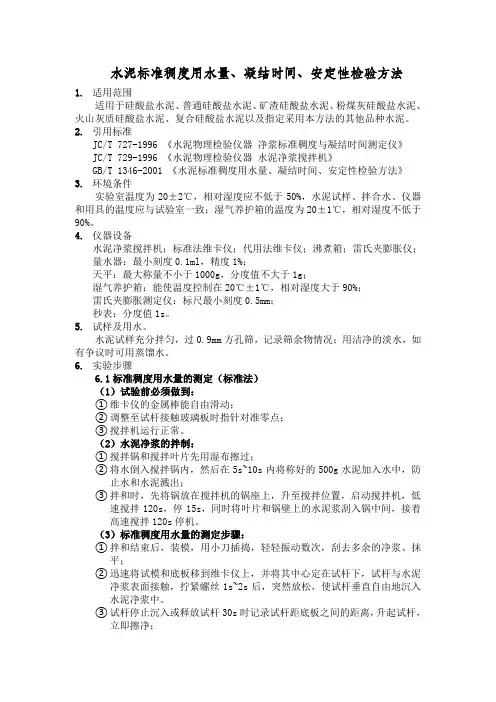

水泥标准稠度用水量、凝结时间、安定性检验方法1.适用范围适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥、复合硅酸盐水泥以及指定采用本方法的其他品种水泥。

2.引用标准JC/T 727-1996 《水泥物理检验仪器净浆标准稠度与凝结时间测定仪》JC/T 729-1996 《水泥物理检验仪器水泥净浆搅拌机》GB/T 1346-2001 《水泥标准稠度用水量、凝结时间、安定性检验方法》3.环境条件实验室温度为20±2℃，相对湿度应不低于50%，水泥试样、拌合水、仪器和用具的温度应与试验室一致；湿气养护箱的温度为20±1℃，相对湿度不低于90%。

4.仪器设备水泥净浆搅拌机；标准法维卡仪；代用法维卡仪；沸煮箱；雷氏夹膨胀仪；量水器：最小刻度0.1ml，精度1%；天平：最大称量不小于1000g，分度值不大于1g；湿气养护箱：能使温度控制在20℃±1℃，相对湿度大于90%；雷氏夹膨胀测定仪：标尺最小刻度0.5mm；秒表：分度值1s。

5.试样及用水。

水泥试样充分拌匀，过0.9mm方孔筛，记录筛余物情况；用洁净的淡水，如有争议时可用蒸馏水。

6.实验步骤6.1标准稠度用水量的测定（标准法）（1）试验前必须做到：①维卡仪的金属棒能自由滑动；②调整至试杆接触玻璃板时指针对准零点；③搅拌机运行正常。

（2）水泥净浆的拌制：①搅拌锅和搅拌叶片先用湿布擦过；②将水倒入搅拌锅内，然后在5s~10s内将称好的500g水泥加入水中，防止水和水泥溅出；③拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s停机。

（3）标准稠度用水量的测定步骤：①拌和结束后，装模，用小刀插捣，轻轻振动数次，刮去多余的净浆、抹平；②迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，试杆与水泥净浆表面接触，拧紧螺丝1s~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。

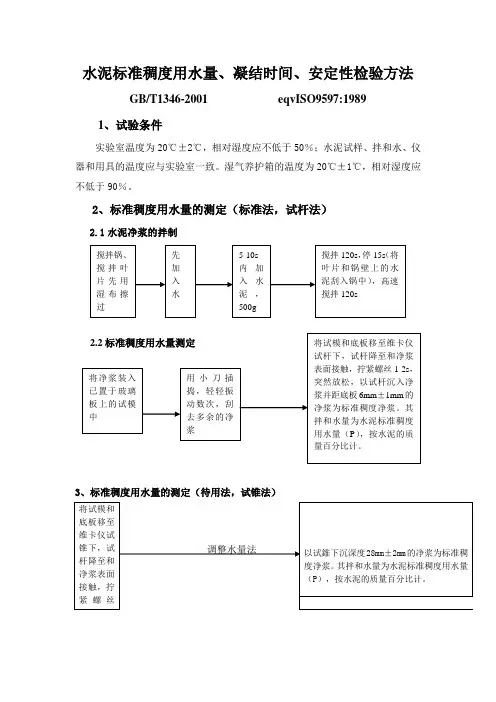

水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346-2001 eqvISO9597:19891、试验条件实验室温度为20℃±2℃，相对湿度应不低于50％；水泥试样、拌和水、仪器和用具的温度应与实验室一致。

湿气养护箱的温度为20℃±1℃，相对湿度应不低于90％。

2、标准稠度用水量的测定（标准法，试杆法）2.1水泥净浆的拌制3、标准稠度用水量的测定（待用法，试锥法）4、凝结时间的测定（一）4.1试件的制备：将净浆一次性装满试模，振动数次刮平，放入湿气养护箱。

记录水泥全部加入水中的时间为凝结时间的起始时间。

4.2初凝时间的测定：30min后进行第一次测定，当初凝针至距底板4mm±1mm时，为初凝状态；由起始时间到初凝状态的时间为初凝时间，用“min”表示。

4、凝结时间的测定（二）4.3终凝时间的测定：在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转180·直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护。

当试针沉入试体0.5mm时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用“min”表示。

4、凝结时间的测定（三）4.4测定时，在最初测定时，应轻扶扭亏为持金属柱，使其徐徐下降，以防试针撞弯。

当临近初凝时，每隔5分钟测定一次；临近终凝时，每隔15分钟测定一次。

到达初凝或终凝时，应立即重测一次。

当两次结论相同时，才能认定已达初凝或终凝。

每次测定不能让试针落入原针孔。

5、安定性的测定（标准法，雷氏法）5.1雷氏夹的成型：将准备好的雷氏式放在已稍擦油的玻璃板上，并立即将经济一次桩冒雷氏夹，装时一手轻扶雷氏夹，另一只手用宽约10mm的小弟插捣数次，然后抹平，盖上涂油的玻璃杯，移至湿气养护箱养护24±2h。

5.1.1脱去玻璃板，测量并记录每个试件两指针尖端间距（A），精确至0.5mm.。

水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。

2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。

水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。

维卡仪它由底座与可以自由滑动的金属圆棒构成。

松紧螺丝可以调节金属棒的高低。

金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。

标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。

代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。

沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。

雷氏夹由铜质材料构成。

当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。

3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。

试验用水必须是洁净的淡水，有争议时可采用蒸馏水。

试验时温度应在18~22℃，相对湿度大于50%。

水泥试样、拌和水、仪器和用具的温度应与试验室一致。

各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。

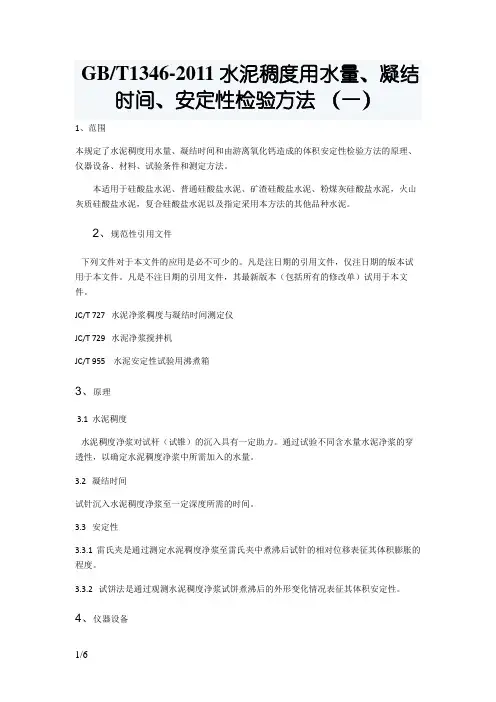

GB/T1346-2011水泥稠度用水量、凝结时间、安定性检验方法（一）1、范围本规定了水泥稠度用水量、凝结时间和由游离氧化钙造成的体积安定性检验方法的原理、仪器设备、材料、试验条件和测定方法。

本适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥，火山灰质硅酸盐水泥，复合硅酸盐水泥以及指定采用本方法的其他品种水泥。

2、规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本试用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）试用于本文件。

JC/T 727 水泥净浆稠度与凝结时间测定仪JC/T 729 水泥净浆搅拌机JC/T 955 水泥安定性试验用沸煮箱3、原理3.1 水泥稠度水泥稠度净浆对试杆（试锥）的沉入具有一定助力。

通过试验不同含水量水泥净浆的穿透性，以确定水泥稠度净浆中所需加入的水量。

3.2 凝结时间试针沉入水泥稠度净浆至一定深度所需的时间。

3.3 安定性3.3.1 雷氏夹是通过测定水泥稠度净浆至雷氏夹中煮沸后试针的相对位移表征其体积膨胀的程度。

3.3.2 试饼法是通过观测水泥稠度净浆试饼煮沸后的外形变化情况表征其体积安定性。

4、仪器设备4.1 水泥净浆搅拌机符合JC/T 729的要求。

注：通过减小搅拌机和搅拌锅之间间隙，可以制备更加均匀的净浆。

4.2 法维卡仪4.3 代用维卡仪符合JC/T 727的要求。

4.4雷氏夹由铜质材料制成，其结构如图2.当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量砝码时，两根指针针尖的距离增加应在17.5mm±2.5mm范围内，即2x=17.5mm±2.5mm,当去掉砝码后针尖的距离能恢复至挂砝码前的状态。

4.5 煮沸箱符合JC/T 955的要求。

4.6 雷氏夹膨胀测定仪4.7 量筒或滴定管精度±0.5ml.4.8 天平最大称量不小于1000g，分度值不大于1g。
