水泥净浆凝结时间试验 (2)

水泥凝结时间的测定实验报告一、实验目的1.熟悉并掌握各种测试仪器的构造和使用方法。

2.掌握水泥标准稠度用水量、凝结时间、安定性测定方法和影响因素的关系。

二、实验设备实验设备主要包括：水泥净浆搅拌机、净浆标准稠度与凝结时间测定仪、沸煮箱、雷氏夹。

水泥净浆搅拌机的主要由搅拌锅、搅拌叶、传动机构和控制系统组成。

水泥净浆标准稠度与凝结时间测定仪构造。

它由铁座1与可以自由滑动的金属圆棒2构成。

松紧螺丝3可以调节金属棒的高低。

金属棒上附有指针4，利用量程0至75mm的标尺5指示金属棒下降距离。

沸煮箱要求能在30min土5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。

雷氏夹由铜质材料构成。

当一根指针的根部先悬挂在--根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm士2.5mm范围以内，计算2-17.5+2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。

三、实验方法实验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。

试验用水必须是洁净的淡水，有争议时可采用蒸馏水。

试验时温度应在17~25C，相对湿度大于50%。

水泥试样、拌和水、仪器和用具的温度应与试验室一致。

各项实验的测量方法及步骤如下：（一）标准稠度用水量的测定1）标准稠度用水量可用调整水量和不变水量两种方法中的任意-种测定，如发生争议时以调整水量方法为准。

2）试验前须对仪器进行检查，检查内容为：仪器金属棒应能自由滑动：试锥降至锥模项面位置时，指针应对准标尺的零点；搅拌机运转正常等。

3）水泥净浆的拌制：水泥净浆用净浆搅拌机搅拌，搅拌锅和搅拌叶片先用湿棉布擦过，将称好的500g水泥试样倒入搅拌锅内。

拌和时，先将锅放到搅拌机锅座上，升至搅拌位置，开动机器，同时徐徐加入拌和水，慢速搅拌120s后停拌15e，接着快速搅拌120s后停机。

水泥材料试验检测方法一、适用范围及试样准备方法(－）适用范国按我国现行国标（GB175一92）和(GB1344一92）要求，对水泥的技术性质应进行稠度、凝结时间、安定性和胶砂强度等试验，这里主要介绍与工程密切相关的后三个试验，本方法适用硅酸盐水泥、普通硅酸盐水泥、火山灰硅酸盐水泥和粉煤灰硅酸盐水泥以及指定采用本方法的其他品种水泥。

（二）水泥试样准备方法1．散装水泥。

对同一水泥厂生产的同期出厂的同品种、同标号的水泥，一次运进的同一出厂编号的水泥为一批，但一批的总量不超过500t。

随机地从不少于3个车罐中各取等量水泥，经拌和均匀后，再从中称取不少于12kg水泥作为检验试样。

2．袋装水泥。

对同一水泥厂生产的同期出厂的同品种、同标号的水泥,以一次运进的同一出厂编号的水泥为一批,但一批的总量不超过2oot。

随机地从不少于20袋中各取等量水泥,经拌和均匀后,再从中称取不少于12kg水泥作为检验试样。

3．对来源固定，质量稳定、且又掌握其性能的水泥，视运进水泥的情况，可不定期的采集试样进行强度检验。

如有异常情况应作相应项目的检验.4．对已运进的每批水泥，视存放情况应重新采集试样复验其强度和安定性。

存放期超过3个月的水泥，使用前必须复验，并按照结果使用。

5.取得的水泥的试样试验应首先充分拌匀，然后通过0。

9mm方孔筛，记录筛余物情况，但要防止过筛时混进其他水泥。

二、水泥标准稠度用水量试验检测方法（一)概述水泥标准稠度用水量是指水泥净浆在标准稠度仪上，当标准试锥下沉深度为(282）mm 时的拌和用水量。

确定标准稠度的目的是为了在进行水泥凝结时间和安定性试验时，对水泥净浆在标准稠度的条件下测定，使不同的水泥具有可比性。

（二)仪器设备1。

标准稠度与凝结时间测定仪(应符合GB3350.6规定）。

该仪器由铁座和可以自由滑动的金属圆棒构成.松紧螺丝用于调整金属棒的高低。

金属棒上附有指针，在量程0~75mm的标尺上可指示金属棒的下降距离。

1 混凝土外加剂几个检测指标的探讨在多年来的外加剂检测工作中，笔者发现一些检测指标值得注意和探讨。

为了更好地说明问题，将嘉兴地区常用的几种液态外加剂做试验，以更好地理解相关的检测指标。

①湖州某厂生产的二种脂肪族类外加剂(以下简称剂1、剂2)。

②杭州某厂生产的二种萘系外加剂(以下简称剂3、剂4)。

③嘉兴某厂生产的二种木钙、木钠类外加剂(以下简称剂 5、剂6)。

1.1 水泥净浆流动度(1)在GB／T 8077标准中试验步骤12.3.2“称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌3min。

”在此，标准规定了两种加水量分别是87g或105g，却未明确规定何种外加剂采用87g水，何种外加剂采用105g水。

我们对该指标的理解，应按照其流动度大小来加以区分，即当所掺外加剂的净浆流动度相对较小，则加105g水；反之，则加入87g水。

(2)试验步骤12.3.3中，“将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s，用直尺量取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度”。

对此，我们通过长期的试验，发现在试验过程中测其第一个直径时与测第二个垂直的直径时，时间间隔大概有3～4s。

对于高减水率、大流动度的净浆而言，30s后仍具有一定的流动性，还会继续扩展，经过3～4s的时间间隔，流动度值就增大。

因此，我们对二种高效外加剂不同的用水量在一方向上测得的直径，经3～4s再次测其同一方向的直径，所得数据如表1所示。

从表1可见，同一方向上经3～4s时间间隔净浆流动度都有较大的变化，相互垂直的二个方向经3～4s时间间隔也应有较大的变化。

针对此种情况，我们认为在垂直方向测量直径时，应严格控制时间或在玻璃底板上垫上一张带有同心圆标记的纸，在试验时间到时就可以迅速、准确地读出读数，尽可能地避免了由于时间间隔而产生的误差。

水泥标准稠度用水量、凝结时间、安定性的测定------------ -----------关键词：水泥净浆试验方法1.试验目的、适用范围本方法用于水泥标准稠度用水量、凝结时间和体积安定性的测试方法。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥、及指定采用本方法的其他品种水泥。

2.试验仪器设备试验设备主要包括：水泥净浆搅拌机、标准法维卡仪、代用法维卡仪、沸煮箱、雷氏夹膨胀仪、量水器（分度值为0.1mL，精度1%）、天平（量程1000g,感量1g）。

水泥净浆搅拌机由搅拌锅、搅拌叶、传动机构和控制系统组成。

维卡仪它由底座与可以自由滑动的金属圆棒构成。

松紧螺丝可以调节金属棒的高低。

金属棒上附有指针，利用量程0～70mm的标尺指示金属棒下降距离。

标准法维卡仪用金属棒连接试杆使用圆台形试模进行测量。

代用法维卡仪金属棒连接圆锥体使用圆锥试模进行测量。

沸煮箱要求能在30min±5min内将箱内的试验用水由室温升至沸腾并可保持沸腾状态3h以上，整个实验过程中不需补充水量。

雷氏夹由铜质材料构成。

当一根指针的根部先悬挂在一根金属丝或尼龙丝上，另一根指针的根部再挂上300g质量的砝码时，两根指针的针尖距离增加应在17.5mm±2.5mm范围以内，计2x=17.5±2.5mm，当去掉砝码后针尖的距离能恢复至挂砝码前的状态。

3.试验方法试验前必须保证以下条件：水泥试样应充分拌匀，通过0.9mm方孔筛并记录筛余物情况，但要防止过筛时混进其他水泥。

试验用水必须是洁净的淡水，有争议时可采用蒸馏水。

试验时温度应在18~22℃，相对湿度大于50%。

水泥试样、拌和水、仪器和用具的温度应与试验室一致。

各项实验的测量方法及步骤如下：3.1标准稠度用水量的测定3.1.1标准稠度用水量可用调整水量和不变水量两种方法中的任意一种测定，如发生争议时以调整水量方法为准。

水泥净浆凝结时间测定水泥净浆凝结时间测定，这个听起来有点儿高大上的名词，其实就是我们在建筑工地上常常会碰到的一个小问题。

想象一下，一个工人正忙着调水泥，突然发现这玩意儿怎么还不干，急得像热锅上的蚂蚁，恨不得马上拿个吹风机给它加速凝结。

这时候，凝结时间的测定就显得尤为重要了。

1. 什么是水泥净浆？1.1 首先，咱们得明白，水泥净浆其实是由水泥和水混合后形成的液体。

这就好比是做饭时，你需要把米和水配合好，才能煮出美味的米饭。

水泥净浆在建筑中就像米饭一样，是非常重要的基础材料。

它不仅能提高建筑的强度，还能确保施工的顺利进行。

所以，别小看了这小小的净浆，没它可是不行的！1.2 当然，水泥净浆的质量可不是随便说说的。

凝结时间就是个关键点。

如果凝结太快，工人根本来不及操作，搞不好就得重来；而如果凝结太慢，那真是等得人心焦，工期可就被拖得老长了。

所以，测定凝结时间这件事就显得格外重要，几乎是个“生死攸关”的问题！2. 如何测定凝结时间？2.1 测定水泥净浆凝结时间的方法其实也没那么复杂，咱们可以用一种叫做“维卡针”的工具。

别看这名字听上去高端，其实它就是个带针的小玩意儿。

测定的时候，我们把水泥净浆搅拌均匀，然后用维卡针在一定的时间间隔内去刺一下它。

如果针能扎下去，那说明水泥还没有凝结；如果扎不动了，那就表示凝结开始了。

2.2 当然，测定的过程要保持环境温度和湿度的一致性，这样数据才可靠。

就像你去朋友家吃饭，环境一变化，菜的味道也会不一样，理解了吗？所以，尽量让周围的条件保持一致，确保测定结果的准确性。

这时候你可能会觉得，哎呀，这活儿也太麻烦了吧！但别急，慢工出细活嘛，搞清楚这些细节，后面的工作才会顺风顺水。

3. 凝结时间的重要性3.1 说到凝结时间，这可不仅仅是个数字。

它关系到整个工程的进度和质量，甚至可以影响到建筑的安全性。

试想一下，如果你家旁边的工地，水泥不凝结，雨一来，泥水横流，后果可想而知，真是“祸不单行”。

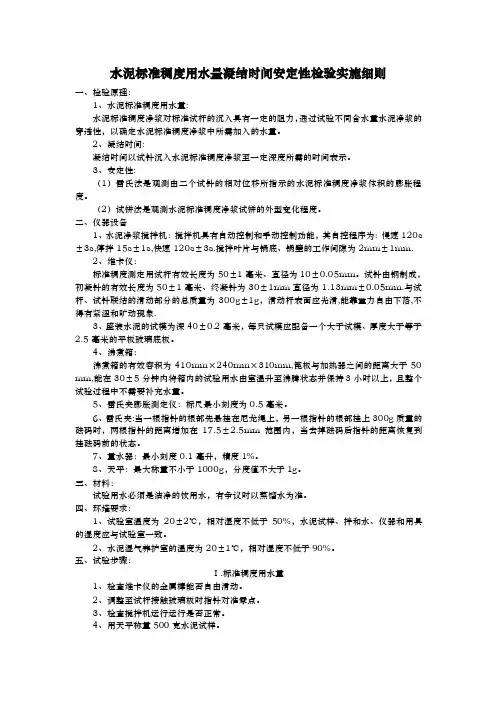

水泥标准稠度用水量凝结时间安定性检验实施细则一、检验原理：1、水泥标准稠度用水量:水泥标准稠度净浆对标准试杆的沉入具有一定的阻力，通过试验不同含水量水泥净浆的穿透性，以确定水泥标准稠度净浆中所需加入的水量。

2、凝结时间:凝结时间以试针沉入水泥标准稠度净浆至一定深度所需的时间表示。

3、安定性:（1）雷氏法是观测由二个试针的相对位移所指示的水泥标准稠度净浆体积的膨胀程度。

（2）试饼法是观测水泥标准稠度净浆试饼的外型变化程度。

二、仪器设备1、水泥净浆搅拌机：搅拌机具有自动控制和手动控制功能，其自控程序为：慢速120s ±3s,停拌15s±1s,快速120s±3s.搅拌叶片与锅底、锅壁的工作间隙为2mm±1mm.2、维卡仪：标准稠度测定用试杆有效长度为50±1毫米、直径为10±0.05mm。

试针由钢制成，初凝针的有效长度为50±1毫米、终凝针为30±1mm直径为1.13mm±0.05mm.与试杆、试针联结的滑动部分的总质量为300g±1g，滑动杆表面应光滑,能靠重力自由下落,不得有紧涩和旷动现象.3、盛装水泥的试模为深40±0.2毫米，每只试模应配备一个大于试模、厚度大于等于2.5毫米的平板玻璃底板。

4、沸煮箱：沸煮箱的有效容积为410mm×240mm×310mm,篦板与加热器之间的距离大于50 mm,能在30±5分钟内将箱内的试验用水由室温升至沸腾状态并保持3小时以上，且整个试验过程中不需要补充水量。

5、雷氏夹膨胀测定仪：标尺最小刻度为0.5毫米。

6、雷氏夹:当一根指针的根部先悬挂在尼龙绳上，另一根指针的根部挂上300g质量的砝码时，两根指针的距离增加在17.5±2.5mm范围内，当去掉砝码后指针的距离恢复到挂砝码前的状态。

7、量水器：最小刻度0.1毫升，精度1%。

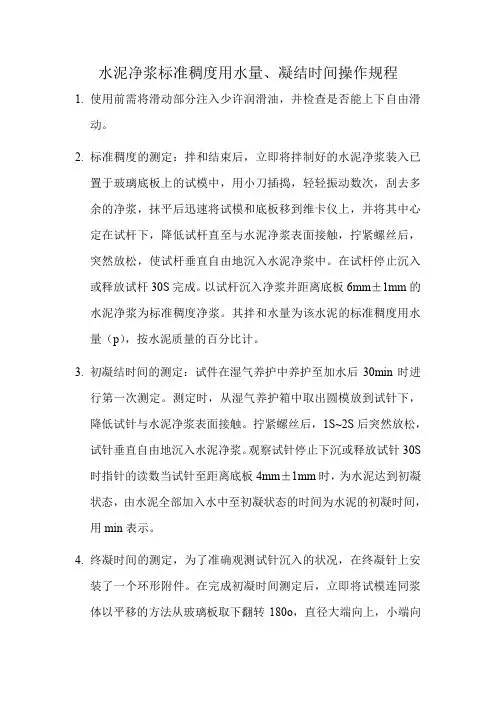

水泥净浆标准稠度用水量、凝结时间操作规程1.使用前需将滑动部分注入少许润滑油，并检查是否能上下自由滑动。

2.标准稠度的测定：拌和结束后，立即将拌制好的水泥净浆装入已置于玻璃底板上的试模中，用小刀插捣，轻轻振动数次，刮去多余的净浆，抹平后迅速将试模和底板移到维卡仪上，并将其中心定在试杆下，降低试杆直至与水泥净浆表面接触，拧紧螺丝后，突然放松，使试杆垂直自由地沉入水泥净浆中。

在试杆停止沉入或释放试杆30S完成。

以试杆沉入净浆并距离底板6mm±1mm的水泥净浆为标准稠度净浆。

其拌和水量为该水泥的标准稠度用水量（p），按水泥质量的百分比计。

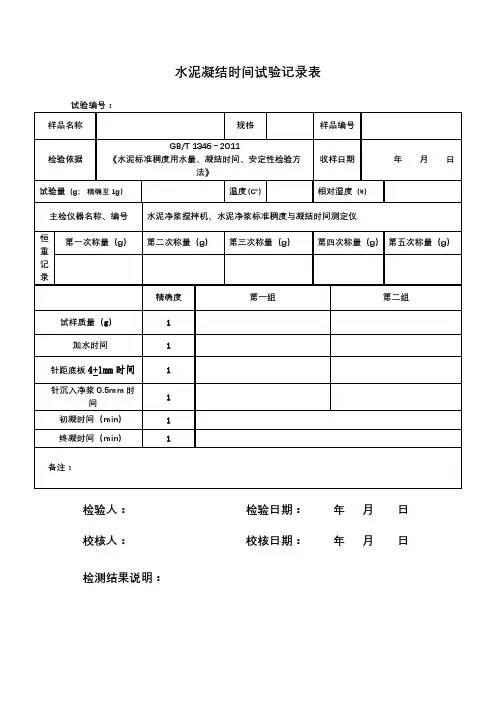

3.初凝结时间的测定：试件在湿气养护中养护至加水后30min时进行第一次测定。

测定时，从湿气养护箱中取出圆模放到试针下，降低试针与水泥净浆表面接触。

拧紧螺丝后，1S~2S后突然放松，试针垂直自由地沉入水泥净浆。

观察试针停止下沉或释放试针30S 时指针的读数当试针至距离底板4mm±1mm时，为水泥达到初凝状态，由水泥全部加入水中至初凝状态的时间为水泥的初凝时间，用min表示。

4.终凝时间的测定，为了准确观测试针沉入的状况，在终凝针上安装了一个环形附件。

在完成初凝时间测定后，立即将试模连同浆体以平移的方法从玻璃板取下翻转180o，直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护，临近终凝时间每隔15-1测定一次，当试针沉入试体0.5mm时，即环形附件开始不能再试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用min来表示。

5.测定注意：在最初测定的操作时轻轻扶持金属柱，使其徐徐下降，以防试针撞弯，但结果以自由下落为准，在整个测试过程中试针沉入的位置至少要距试模内壁10mm，临近初凝时间每隔5min测定一次，临近终凝时间每隔15min测定一次，到达初凝或终凝时立即重复测一次，当两次结论相同时才能定为到达初凝或终凝状态。

实验⼆⽔泥标准稠度⽤⽔量实验⼆⽔泥标准稠度⽤⽔量、凝结时间、体积安定性测试（⼀）⽔泥标准稠度⽤⽔量的测定【实验⽬的】（1）标准稠度：具有⼀定质量和规格的圆柱体在不同稠度的⽔泥浆体中⾃由沉落时，由于浆体阻⼒不同，锥体沉⼊深度也不同。

当圆柱体沉⼊达到标准值时，浆体的标准稠度即为⽔泥标准稠度。

（2）通过本实验测定⽔泥净浆达到标准稠度的⽤⽔量，做为⽔泥的凝结时间、体积安定性试验⽤⽔量的标准。

（3）进⼀步了解标准稠度、标准稠度⽤⽔量的概念。

（4）测定⽔泥净浆达到标准稠度时的⽤⽔量。

（5）分析标准稠度⽤⽔量对⽔泥凝结时间、体积安定性等的影响。

【实验原理】通过试验不同含⽔量⽔泥净浆的穿透性，以确定⽔泥标准稠度净浆中所需加⼊的⽔量。

⽔泥标准稠度⽤⽔量的测定有调整⽔量和固定⽔量两种⽅法，如有争议时以调整⽔量法为准。

1.调整⽔量法调整⽔量法通过改变拌和⽔量，找出使拌制成的⽔泥净浆达到特定塑性状态所需要的⽔量。

当⼀定质量的标准试杆（锥）在⽔泥净浆中⾃由降落时，净浆的稠度越⼤，试杆（锥）下沉的深度（S）越⼩。

当试杆（锥）下沉深度达到规定值[S=（28±2）mm]时，净浆的稠度即为标准稠度。

此时100g⽔泥净浆的调⽔量即为标准稠度⽤⽔量（P）。

2．固定⽔量法当不同需⽔量的⽔泥⽤固定⽔灰⽐的⽔量调制净浆时，所得的净浆稠度必然不同，试杆（锥）在净浆中下沉的深度也会不同。

根据净浆标准稠度⽤⽔量与固定⽔灰⽐时试杆（锥）在净浆中下沉深度的相互关系统计公式，⽤试杆（锥）下沉深度算出⽔泥标准稠度⽤⽔量。

也可在⽔泥净浆稠度仪上直接读出标准稠度⽤⽔量（P）。

【仪器设备】⽔泥净浆搅拌机；标准维卡仪（⽔泥标准稠度、凝结时间测定仪）【实验步骤】（1）试验前必须检查仪器⾦属杆应能⾃由滑动，试杆⾄试模顶⾯位置时，指针应对准标尺零点；搅拌机应运转正常等。

（2）拌和⽤⽔量：采⽤调整⽔量⽅法时，按经验确定；采⽤固定⽔量⽅法时，⽤⽔量为142.5ml，精确⾄0.5ml。
