3W单声道AB类音频功率放大器概述LPA4871是一款3W、单声道AB类音频功率放大器。
工作电压2.5-5.5V，以BTL桥接方式，在5V电源供电情况下，可以给4Ω负载提供THD小于10%、平均3.0W的输出功率。
在关断模式下，电流典型值小于0.5μA。
LPA4871是为提供足功率、高保真音频输出而专门设计的，它仅需少量的外围器件，输出不需要外接耦合电容或上举电容，采用SOP-8封装，节约电路面积，非常适合移动电话及各种移动设备等使用低电压、低功耗应用方案上使用。
应用◆移动电话（手机等）◆扩音器，蓝牙音响等◆收音机◆GPS，电子狗，行车记录仪◆语音玩具等特征◆工作电压：2.5 - 5.5V◆创新的“开关/切换噪声”抑制技术，杜绝了上电、掉电出现的噪声◆10% THD+N，VDD=5V，4Ω负载下，提供高达2.9W的输出功率◆10% THD+N，VDD=5V，8Ω负载下，提供高达1.8W的输出功率◆关断电流< 0.5μA◆过温保护◆SOP-8封装订购信息LPA4871□□□F: 无铅封装类型SO: SOP-8封装及引脚配置Bypass+IN -INGND VDD VO1VO2图1. LPA4871的管脚定义图典型应用电路音频输入音频输入图3. LPA4871差分输入模式电路图最大额定值附注1：最大功耗取决于三个因素：T JMAX ，T A ，θJA ，它的计算公式P DMAX =(T JMAX -T A )/θJA ，LPA4871的T JMAX =150℃。
T A 为外部环境的温度，θJA 取决于不同的封装形式。
（SOP 封装形式为140℃/W ）电气参数典型特性曲线应用说明LPA4871内部集成两个运算放大器，第一个放大器的增益可以调整反馈电阻来设置，后一个为电压反相跟随，从而形成增益可以配置的差分输出的放大驱动电路。
外部电阻配置如LPA4871典型应用电路，运算放大器的增益由外部电阻R f、R i决定，其增益为A v=2×R f/R i，芯片通过V O1、V O2输出至负载，桥式接法。
NS4110B超低EMI，差分输入，20W单声道AB/D类音频功率放大器1特性●工作电压范围：6V-14V●输出功率：7W（CLASS D，7.4V/4Ω，THD=10%）10W（CLASS D，9V/4Ω，THD=10%）18W（CLASS D，12V/4Ω，THD=10%）●最高可达92%效率（12V/8Ω）●电平设置工作模式●无需输出滤波器●差分输入●优异的“上电，掉电”噪声抑制●过流保护、过热保护、欠压保护●eSOP-8封装2应用范围●大功率蓝牙音响●移动音箱扩音器●其他消费类音频设备3说明NS4110B是一款差分输入，超低EMI，无需滤波器，20W单声道ABD类音频功率放大器。
可通过不同电平控制芯片的工作模式：CTRL脚电压为2.0V以上时，芯片进入D类工作模式，0.9-1.6V时芯片进入AB类工作模式，0.5V以下时芯片关断，应用灵活方便。
NS4110B采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少了对其他外部元件的影响。
其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
NS4110B在12V的工作电压时，能够向4Ω负载提供高达18W的输出功率，90%以上的效率更加适合便携式音频系统。
NS4110B内置过流保护、过热保护及欠压保护功能，有效保护芯片在异常工作状况下不被损坏。
NS4110B提供eSOP-8封装，额定的工作温度范围为-40℃至85℃。
4典型应用电路:5管脚配置eSOP-8的管脚图如下图所示：编号管脚名称管脚描述1CTRL模式控制端2BYPASS内部参考电压外接去耦电容3INP放大器正输入端4INN放大器负输入端5VON输出负端6VDD电源输入7GND电源地8VOP输出正端6极限工作参数●输入电压范围6V~14V ●CTRL管脚电压0V~5V ●ESD电压2000V ●工作温度范围-40℃~+85℃●存储温度范围-65℃~+150℃●最大结温+150℃●焊接温度（10s内）+220℃●θJC/θJA10/60o C/W 注：超过上述极限工作参数范围可能导致芯片永久性的损坏。

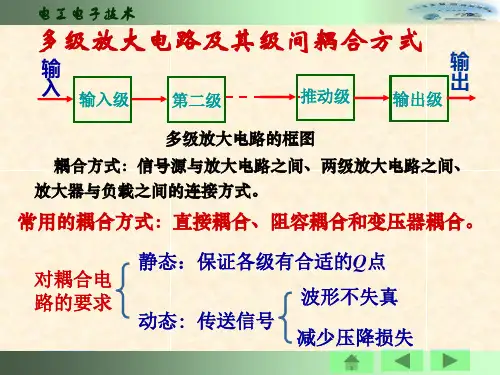

晶体管差分放大电路晶体管差分放大电路是一种常见的电子放大电路，广泛应用于各种电子设备中。
它通过使用晶体管来放大电信号，提高信号的幅度，以便于后续的处理或传输。
差分放大电路的基本原理是利用晶体管的特性，将输入信号分为两个相位相反的信号，并分别放大，然后再将它们合并起来。
这样做的好处是可以抵消输入信号中的共模噪声，提高信号的纯净度和稳定性。
晶体管差分放大电路通常由两个晶体管组成，一个被称为"差动对"，另一个被称为"负载"。
差动对中的两个晶体管的基极通过一个电阻连接在一起，作为输入端；负载晶体管的集电极则作为输出端。
输入信号通过一个耦合电容进入差动对，然后经过放大后，输出到负载晶体管。
负载晶体管的集电极连接到电源电压，以提供放大后的信号。
晶体管差分放大电路的工作过程如下：首先，当没有输入信号时，差动对中的两个晶体管的工作电流相等，没有信号放大效果。
然而，当有输入信号时，它会引起差动对中的两个晶体管的工作电流发生微小的不平衡。
这是因为输入信号会改变两个晶体管的基极电压，从而改变它们的导通状态。
当一个晶体管的导通状态改变时，与之并联的电阻也会发生相应的变化，导致两个晶体管的工作电流不同。
这种微小的不平衡会导致差动对中的两个晶体管产生微小的差异信号。
接下来，差动对中的微小差异信号会被放大，放大倍数由差动对的增益决定。
放大后的信号经过耦合电容进入负载晶体管，再经过负载晶体管的放大，最终输出到负载电阻。
通过调整差动对的工作点和放大倍数，可以得到所需的放大效果。
晶体管差分放大电路具有很多优点。
首先，它可以提高信号的纯净度和稳定性，减少杂散噪声的干扰。
其次，由于差动对中的晶体管工作在放大区，所以具有较高的放大倍数和输入电阻，可以满足不同信号源的要求。
此外，晶体管差分放大电路还可以根据需要进行电流放大、电压放大或功率放大，灵活性较高。
晶体管差分放大电路是一种常见的电子放大电路，通过差动对和负载晶体管的相互作用，可以实现对输入信号的放大。
