差分放大电路的基本原理差分放大电路如何抑制共模电压1.输入部分：通常由两个输入端口组成，一个是非反相输入端（+IN），另一个是反相输入端（-IN）。

2.应用区分电阻：为了使差分放大器能够对输入端口进行差分放大，通常在输入端口和电源之间添加输入电阻。

3.放大元件：可以是晶体管、运算放大器等，通过对输入电压的放大来实现差分放大。

4.输出部分：输出信号可以通过晶体管或共射放大器来实现。

差分放大电路的抑制共模电压的能力来自于差分输入模式和共模输入模式的行为差异。

差分输入模式是指输入信号分别应用在非反相输入端和反相输入端，并且相对于地或电源有相等反向的电压。

共模输入模式是指输入信号同时应用在非反相输入端和反相输入端，相对于地或电源具有相同方向的电压。

差分放大器的输入特性使得它对差分模式具有高放大增益，同时对共模模式具有低放大增益。

这意味着差分放大器在放大差分信号时能够保持高增益，而在放大共模信号时能够减小增益，从而抑制共模电压。

差分放大电路通过采用差分对称结构和共模反馈电路等方法来实现共模电压抑制。

差分对称结构使得输入的共模电压在整个差分放大电路中被均匀分布，而共模反馈电路通过在差分放大电路的输出端口引入反馈电路，把输出共模电压信号反馈给输入端口，并加以补偿和减小。

最常见的共模电压抑制方法是通过差分对称结构、共模反馈电路和差分电阻等手段来实现。

例如，在差分对称结构中，差分对称放大器的两个输入端通过相等阻值的电阻连接到地，以实现输入共模电压的均匀分布和共模抑制。

另外，还可以通过共模反馈来抑制共模电压。

共模反馈是指在差分放大器的输出端口引入一个串联电阻和一个共模反馈电阻，在共模信号模式下，将输出共模电压信号反馈到输入端口并进行减小。

这样，共模电压的放大倍数就大大降低，实现了共模电压的抑制。

总的来说，差分放大电路通过差分对称结构和共模反馈电路等方法来抑制共模电压，提高信号的抗干扰能力和恢复能力。

差分放大电路是一种常见且有效的电路结构，在许多应用领域中都有着重要的应用。

差分放大电路的工作原理差分放大电路的工作原理基于差分输入信号的放大和相位逆转。

通过合理设置电路参数和拓扑结构，可以实现对不同频率范围的信号进行差分放大，并在输出端得到符合要求的放大信号。

一、差分放大电路的示意图和基本工作原理差分放大电路一般由两个共模信号输入端和一个差模信号输出端组成。

下图展示了一个基本的差分放大电路示意图。

[image]图1 基本差分放大电路示意图在差分放大电路中，输入端的两个信号V1和V2分别与两个输入电阻R1和R2相连。

两个输入电阻串联在一起，可以看作一种差分输入电路。

输出端的信号Vout与两个电阻R3和R4相连，输出信号的放大程度与这两个电阻的大小有关。

接下来，我们根据差分放大电路的基本示意图，详细介绍其工作原理。

1、差分输入信号差分输入信号是指两个输入端的信号之间的差值。

在实际应用中，这两个输入信号可能是来自传感器、放大器、传输线等。

当这两个信号的接收、传输、处理过程是一致的时候，我们称其为共模信号；反之，称其为差模信号。

差分放大电路能够放大差分输入信号的主要原因在于它能够对共模信号和差模信号分别进行处理，并最终得到差模信号的放大输出。

2、差分放大和相位逆转在差分放大电路中，我们一般会通过一个共源共极型场效应管或者双极晶体管来实现对差分输入信号的放大。

这些放大器的特点是能够将输入信号放大，并将放大后的信号的相位逆转180度。

当输入信号V1和V2同时增大时，放大器会对其进行放大，并通过输出端Vout输出差分放大后的信号。

此时，输出信号与输入信号V1和V2之间的差值是放大的，反之亦然。

这种差分放大和相位逆转的特性使得差分放大电路在抑制共模干扰、增强信号质量等方面有着独特的优势。

二、差分放大电路的主要工作特性差分放大电路相对于单端放大电路具有一些独特的工作特性。

在实际应用中，我们可以通过调节电路参数、选取合适的电路拓扑结构等方法来实现对其工作特性的优化。

1、抑制共模干扰共模干扰是指在传感器、放大器、传输线等系统中，由于接地线、电源线、环境噪声等原因引入的干扰。

差分放大原理
差分放大电路的工作原理主要涉及差模信号和共模信号的处理。

差分放大电路由两个输入端口和一个输出端口组成。

两个输入端口分别接收两个输入信号。

当V1>V2时，输出信号为正电压；当V1<V2时，输出信号为负电压；当V1=V2时，输出信号为零电压。

差分放大器的核心是一个差模电路，差模电路可以将输入信号分为共模信号和差模信号。

在差分放大器中，只有差模信号会被放大，而共模信号会被抑制。

差分放大器的放大倍数由电路中的电阻值、晶体管的参数以及电源电压等因素决定。

以上内容仅供参考，如需更全面准确的信息，可以查阅电路相关的专业书籍或咨询专业的工程师。

差分放大电路等效电路1. 引言嘿，朋友们！今天咱们来聊聊一个电路里的“小精灵”——差分放大电路。

说起这个名字，听起来是不是挺高大上的？但其实，它就像生活中那些默默无闻却极为重要的角色，比如说保姆大妈或者一杯热腾腾的咖啡。

差分放大电路，简单来说，就是把两个信号“比一比”，放大那个有用的部分，把噪音扔到一边，简直就像我们在喧闹的酒吧里寻找那个熟悉的声音，最后终于找到了！今天我们就来拆解一下这个电路，看看它是怎么工作的。

2. 差分放大电路的基本概念2.1 什么是差分放大电路？差分放大电路，顾名思义，就是一个能够接受两个输入信号（一般叫做正输入和负输入）并放大它们之间差异的电路。

想象一下，两个好友在争论谁的做法更好，差分放大电路就是那位公正的裁判，站在一旁仔细听、认真评估。

它能放大有用的信号，抑制那些干扰和噪声，就像把那些不和谐的声音统统滤掉，给你一个清晰的答案。

2.2 结构与组成部分差分放大电路的构成其实也不复杂，主要由运算放大器（OpAmp）和一些电阻器组成。

运算放大器就像是电路的“超级英雄”，能进行各种运算，反正就是厉害得不行。

而电阻器则是它的好伙伴，帮助调节信号的强度和方向。

就像在一场足球比赛中，前锋负责进攻，后卫负责防守，双方相辅相成，才能赢得比赛！3. 等效电路的意义3.1 什么是等效电路？当我们提到“等效电路”，其实就是把复杂的电路“简化”一下，让我们能更轻松地理解它的工作原理。

就好比一部复杂的电影，导演为了让观众更明白故事情节，可能会在某些地方用旁白来解释。

在差分放大电路中，等效电路的作用就是把运算放大器和电阻器等效成一个简单的模型，让我们看到它们是怎么互动的。

3.2 等效电路的组成在等效电路中，运算放大器的输入端会通过电阻连接到两个输入信号，而输出端则会通过反馈电阻和输出负载相连。

整个过程看似简单，但实际上这背后可是蕴藏了深厚的电路理论哦！通过这个等效电路，我们能够快速判断电路的增益、输入阻抗等重要参数，省时省力，真是一举两得！4. 差分放大电路的应用4.1 日常生活中的应用差分放大电路可不止是实验室里的“高冷”学问，它其实在我们日常生活中无处不在。

差分电荷放大电路差分电荷放大电路是一种常见的电子放大电路，它利用差分输入信号来实现放大功能。

在这篇文章中，我们将探讨差分电荷放大电路的工作原理、特点以及应用。

差分电荷放大电路主要由差分放大器和输出级组成。

差分放大器是该电路的核心部分，它由两个输入端和一个输出端组成。

输入端分别连接正相位信号和反相位信号，输出端则输出放大后的信号。

差分放大器的工作原理基于差分运算的原理。

当正相位信号和反相位信号输入到差分放大器时，它们会被转换为电荷，并存储在差分电容中。

差分放大器通过控制电流的方式，将存储在差分电容中的电荷转换为电压信号，并放大输出。

差分电荷放大电路的特点是具有高增益、高输入阻抗和低输出阻抗。

高增益意味着它能够将微弱的输入信号放大到较大的幅度，提高信号的强度。

高输入阻抗使得差分电荷放大电路对输入信号源的负载影响较小，减少信号源的失真。

低输出阻抗则保证了差分电荷放大电路能够将放大后的信号传输到下一级电路，提高整体电路的性能。

差分电荷放大电路在实际应用中具有广泛的用途。

例如，在音频放大器中，差分电荷放大电路可以将微弱的音频信号放大到适合扬声器的驱动电平，实现声音的放大。

在通信系统中，差分电荷放大电路可以用于放大接收到的信号，提高信号的质量和可靠性。

此外，差分电荷放大电路还可以应用于传感器信号放大、生物医学信号处理等领域。

总的来说，差分电荷放大电路是一种常见的电子放大电路，具有高增益、高输入阻抗和低输出阻抗的特点。

它在音频放大、通信系统和传感器信号处理等领域有着广泛的应用。

通过了解差分电荷放大电路的工作原理和特点，我们可以更好地理解和应用这一电路。

简述差分放大电路的类型及其特点
差分放大电路是一种常用的放大电路，它可以将两个输入信号进行差分放大，输出一个放大的差分信号。

根据不同的输入信号类型和放大方式，差分放大电路可以分为多种类型，包括：
1. 普通差分放大电路：该电路采用普通的差分放大器构成，具有增益高、带宽宽、抗干扰能力强等特点，常用于信号放大和抑制共模干扰等应用。

2. 差分运算放大电路：该电路采用运算放大器构成，可以对输入信号进行加减运算，并输出一个放大的差分信号，常用于运算放大、滤波等应用。

3. 差分反馈放大电路：该电路采用反馈网络构成，可以调整放大器的增益、带宽等特性，并提高电路的稳定性和抗干扰能力，常用于信号放大和放大器设计等应用。

4. 差分输出放大电路：该电路采用输出级别芯片构成，可以输出高电压、高电流的差分信号，常用于功率放大和电源驱动等应用。

总的来说，差分放大电路具有高增益、高灵敏度、低噪声、高抗干扰能力等特点，广泛应用于各种电子系统中。

同时，不同类型的差分放大电路也具有各自的特点和适用范围，需要根据具体应用要求进行选择。

- 1 -。

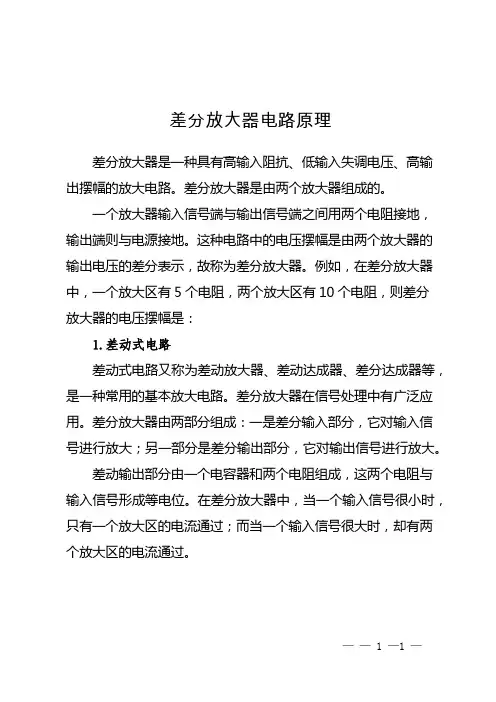

差分放大器电路原理
差分放大器是一种具有高输入阻抗、低输入失调电压、高输出摆幅的放大电路。

差分放大器是由两个放大器组成的。

一个放大器输入信号端与输出信号端之间用两个电阻接地，输出端则与电源接地。

这种电路中的电压摆幅是由两个放大器的输出电压的差分表示，故称为差分放大器。

例如，在差分放大器中，一个放大区有5个电阻，两个放大区有10个电阻，则差分放大器的电压摆幅是：
1.差动式电路
差动式电路又称为差动放大器、差动达成器、差分达成器等，是一种常用的基本放大电路。

差分放大器在信号处理中有广泛应用。

差分放大器由两部分组成：一是差分输入部分，它对输入信号进行放大；另一部分是差分输出部分，它对输出信号进行放大。

差动输出部分由一个电容器和两个电阻组成，这两个电阻与输入信号形成等电位。

在差分放大器中，当一个输入信号很小时，只有一个放大区的电流通过；而当一个输入信号很大时，却有两个放大区的电流通过。

—— 1 —1 —。

差分放大电路实验报告一、引言在现代电子科技发展中，放大电路是一项非常重要的技术。

差分放大电路是其中一种广泛应用于通信系统、测量仪器和音频设备中的放大电路。

本实验旨在通过搭建差分放大电路并进行相关参数测量，探究差分放大电路的原理和应用。

二、实验原理1. 差分放大电路介绍差分放大电路是由两个输入信号源、一个放大器和一个输出负载组成的系统。

两个输入信号源维持在不同的电位上，输入信号的差异将被放大器放大后传递给输出负载。

差分放大电路可以消除共模噪声并增强差模信号。

2. 放大器原理放大器是差分放大电路中最重要的组成部分。

常见的放大器类型包括共源共栅放大器、共集放大器等。

放大器可以实现信号的放大功能，通过选择合适的放大器类型和电路参数，可以获得所需的放大倍数和频率响应。

三、实验步骤1. 搭建差分放大电路根据实验指导书上的电路图，使用电路板等元器件搭建差分放大电路。

确保电路连接正确可靠，各器件之间没有接触不良或短路现象。

2. 连接信号源和输出负载将信号源与放大电路的输入端相连，一般使用函数信号发生器作为信号源。

将输出负载与放大电路的输出端相连，可以使用示波器或电阻等作为输出负载。

3. 测量电路参数使用示波器和万用表等测试仪器，测量差分放大电路的各项参数。

包括输入电阻、输出电阻、共模抑制比等。

通过测量数据分析，优化电路参数，以达到预期的放大效果。

四、实验结果与分析根据实验测量数据，可以获得差分放大电路的各项参数。

以差模电压增益为例，可以通过测量输入信号和输出信号的电压，计算出差模电压增益的数值大小。

进一步分析数据，可以研究不同的电路参数对于差分放大电路性能的影响。

五、实验应用差分放大电路在现实生活中应用广泛。

例如，在通信领域中，差分放大电路被用于传输线路和信号处理中，可以提高通信系统的抗干扰能力和信号质量。

此外，在音频设备中，差分放大电路也常用于扬声器驱动和音频放大等方面。

六、实验总结通过本次差分放大电路实验，我们深入了解了差分放大电路的原理和应用。

差分放大电路公式差分放大电路公式在电子电路中，差分放大电路被广泛应用于信号放大和抑制共模干扰等方面。

以下是涉及差分放大电路的一些相关公式，并通过举例来解释说明。

1. 差分电压增益公式差分电压增益是描述差分放大电路放大效果的重要指标。

差分电压增益（Ad）定义为输出电压（Vo）与输入差分电压（VID）之比，表达式如下：Ad = Vo / VID差分电压增益可以衡量差分放大电路对输入差分信号的放大能力。

2. 公模电压增益公式公模电压增益是描述差分放大电路对共模信号的抑制能力的指标。

公模电压增益（Acm）定义为输出电压（Vo）与输入公模电压（VICM）之比，表达式如下：Acm = Vo / VICM公模电压增益可以衡量差分放大电路对输入公模信号的反馈和抑制能力。

3. 差模增益公式差模增益是差分放大电路对差分信号放大的能力。

通过差模增益，我们可以计算出差分输出电压（Vod）与输入差分电压（VID）之间的比值。

差模增益（Adm）的表达式如下：Adm = Vod / VID差模增益是衡量差分放大电路差分信号放大的关键参数。

4. 共模抑制比公式共模抑制比（CMRR）是评价差分放大电路抵抗共模干扰的能力的指标。

共模抑制比定义为差分电压增益与公模电压增益之比，表达式如下：CMRR = Ad / Acm共模抑制比可以衡量差分放大电路在抑制共模信号方面的功效。

举例说明假设有一个差分放大电路，其差分电压增益为800，公模电压增益为20，差模增益为1000。

我们可以通过这些公式计算出该电路的共模抑制比。

Ad = 800Acm = 20CMRR = Ad / Acm = 800 / 20 = 40通过计算得出，该差分放大电路的共模抑制比为40。

综上所述，差分放大电路涉及的公式主要有差分电压增益、公模电压增益、差模增益和共模抑制比。

这些公式可以帮助我们评估差分放大电路的性能和能力。

5. 输入阻抗公式输入阻抗是指差分放大电路对输入信号的响应能力，也是衡量电路接受外部信号的能力。

差分放大电路的优势：共模抑制比高，可以抑制输入端的噪声。

①差分放大电路的基本结构图1 差分放大电路的基本结构只要差分放大电路是左右对称的，那么M1和M2管的源端在差分信号比较小的情况下可以看作交流地。

左侧双入双出的电路和右侧双入单出的电路的增益相同，虽然右侧电路实现了单端输出，但是电路不对称了，对共模信号和输入端噪声的抑制作用下降。

问题一：输入信号的共模输入范围。

NMOS管作为放大管时，要保证尾管和放大管都处于饱和状态，由此确定了最小的共模信号为Vgs+Vov=2Vov+VTH。

PMOS管作为放大管时，同理，可以确定最大的共模信号为VDD-(Vgs+Vov)=VDD-(2Vov+VTH)。

所以要根据信号的共模信号范围选择合适的结构，可以通过在输入信号之前增加一个CD实现电平转换，或者使用差分对管的结构实现“轨到轨”。

问题二：动态响应。

差分放大电路左右两侧支路同时满足以下几个方程。

I_{1}+I_{2}=I_{ss}\Delta I_{ds}=I_{1}-I_{2} v_{id}=\DeltaV_{gs}=\sqrt{2I_{1}/k_{1}}-\sqrt{2I_{2}/k_{2}}I_{1}=(I_{ss}+\DeltaI_{ss})/2I_{2}=(I_{ss}-\Delta I_{ss})/2由此可以解得\Delta I_{ds}=I_{1}-I_{2}=v_{id}\sqrt{kI_{ss}}\sqrt{1-\frac{kv_{id}^{2}}{4I _{ss}}}\approxv_{id}g_{m}(1-\frac{kv_{id}^{2}}{8I _{ss}})包含非线性项。

问题三：动态范围。

图2 转移特性曲线当差分信号较大时，其中一个管子就会处于截止状态，此时左右两个支路的电流相差Iss，这种临界状态的差分信号被称为动态范围。

v_{id,max}=\pm\sqrt{2I_{ss}/k}=\sqrt{2}\Delta问题四：线性范围。

差分放大电路仿真分析差分放大电路是一种常见的电路结构，在工业和通信领域广泛应用。

它以两个输入信号进行放大，并输出差分信号的电路。

在实际应用中，差分放大电路的性能稳定性和放大倍数都是非常重要的影响因素。

因此，进行差分放大电路的仿真分析，能够帮助我们更好地理解其工作原理和性能特点。

差分放大电路的基本原理是利用差分放大器放大两个输入信号的差值。

它由一个差分对和一个差分放大电路组成。

差分对是由一个电流源和两个晶体管组成的差分放大器的基本单元。

差分对通过差分放大电路将两个输入信号进行放大，并输出它们的差值。

1.差分对的静态工作点分析：在差分放大电路中，静态工作点的选择对电路的性能有着重要的影响。

通过仿真分析，可以确定差分对的电流源和晶体管的工作电流，以及选择合适的电流源和晶体管参数，以达到最佳的电路性能。

2.输入电阻和差分增益的分析：差分放大电路的输入电阻和差分增益是衡量其工作性能的重要指标。

通过仿真分析，可以获得差分放大电路的输入电阻和差分增益的数值，并比较不同参数下的性能差异。

同时，还可以通过改变差分对的电源电压、晶体管的尺寸等参数，来优化电路的输入电阻和差分增益。

3.噪声分析：噪声是影响差分放大电路性能的重要因素。

通过仿真分析，可以了解差分放大电路的噪声功率谱密度和噪声等效电荷的数值。

同时，还可以通过改变电源电压、电流源的数值等参数，来降低差分放大电路的噪声。

4.输出阻抗和共模抑制比的分析：差分放大电路的输出阻抗和共模抑制比是衡量其输出性能的重要指标。

通过仿真分析，可以获得差分放大电路的输出阻抗和共模抑制比的数值，并比较不同参数下的性能差异。

同时，还可以通过改变晶体管的尺寸和电流源的数值等参数，来优化电路的输出阻抗和共模抑制比。

总的来说，差分放大电路的仿真分析主要包括静态工作点分析、输入电阻和差分增益的分析、噪声分析以及输出阻抗和共模抑制比的分析。

通过仿真分析，可以更好地理解差分放大电路的工作原理和性能特点，并通过改进电路参数来优化电路性能，满足实际应用需求。
