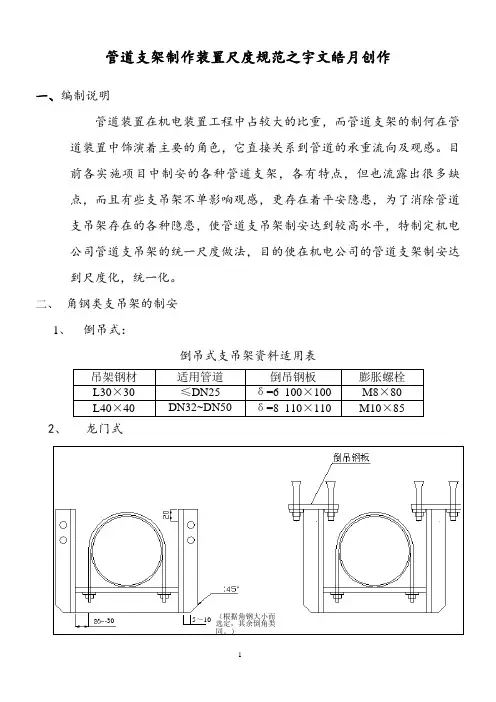

1 管道支架制作装置尺度规范之宇文皓月创作
一、编制说明
管道装置在机电装置工程中占较大的比重，而管道支架的制何在管道装置中饰演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目中制安的各种管道支架，各有特点，但也流露出很多缺点，而且有些支吊架不单影响观感，更存在着平安隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一尺度做法，目的使在机电公司的管道支架制安达到尺度化，统一化。
二、 角钢类支吊架的制安
1、 倒吊式：
倒吊式支吊架资料适用表
吊架钢材 适用管道 倒吊钢板 膨胀螺栓
L30×30
≤DN25 δ=6 100×100 M8×80
L40×40 DN32~DN50 δ=8 110×110 M10×85
2、 龙门式
30 5～10 （根据角钢大小而选定，其余倒角类同。）
2 龙门式支吊架资料适用表
支架型材 适用管道 倒吊钢板 膨胀螺栓
L30×30 ≤DN25~DN40 δ=6 100×100 M8×80
L40×40 DN50~DN150 δ=8 110×110 M10×85
3、 单支角钢支架
单支角钢式支吊架资料适用表
支架型材 适用管道 膨胀螺栓 备注
L30×30 ≤DN25 M8×80 适用于Ⅰ型
L40×40 DN32~DN80 M10×85 适用于Ⅰ型
L50×50 DN100~DN150 M12×100 适用于Ⅰ
L30×30 DN25~DN50 M8×80 适用于Ⅱ
L40×40 DN60~DN150 M10×85 适用于Ⅱ
注：如≥DN200则用槽钢型支架。
4、水平式支架
I型：水平龙门式
Ⅱ型：水平单支角钢组合式 20-30
3
水平式支架资料适用表
支架型材 适用管道 支架底板 膨胀螺栓 备注
L40×40 DN65~DN80 δ=8 110×110 M10×85 适用I型
For personal use only in study and research; not for
commercial
use
管道支架
定义：用于地上架空敷设管道支承的一种结构件。
分为固定支架、滑动支架、导向支架、滚动支架等。
简介：管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架的分类及定义
按支架的作用分为三大类:承重架、限制性支架和减振架。
1承重架 : 用来承受管道的重力及其它垂直向下载荷的支架(含可调支架)。

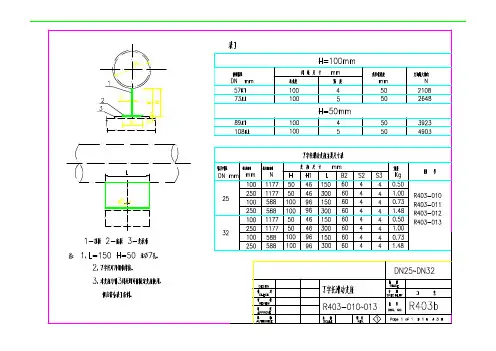

a)滑动架:在支承点的下方支撑的托架,除垂直方向支撑力及水平方向摩擦力以外,没有其他任何阻力。
b)弹簧架:包括恒力弹簧架和可变弹簧架。
c )刚性吊架:在支承点的上方以悬吊的方式承受管道的重力及其他垂直向下的荷载,吊杆处于受拉状态。 d)滚动支架:采用滚筒支承,摩擦力较小。
2限制性支架:用来阻止、限制或控制管道系统位移的支架(含可调限位架)。
a)导向架:使管道只能沿轴向移动的支架,并阻止因弯矩或扭矩引起的旋转。
b)限位架:限位架的作用是限制线位移.在所限制的轴线上,至少有一个方向被限制。
c)定值限位架:在任何一个轴线上限制管道的位移至所要求的数值,称为定值限位架。
d)固定架:限制管道的全部位移。
3 减振架:用来控制或减小除重力和热膨胀作用以外的任何力(如物料冲击、机械振动、风力及地震等外部荷 载)的作用所产生的管道振动的支架。
管道支架的一般知识
一、对支架的认识
1、管道支架的设置对于管道设计来说是一项极为重要的工作，尤其对于那些高温高压、有毒可燃、强腐蚀性的管道。正确的支架设置可以满足管道强度和钢度的需要，同时能够有效的降低管道对机械设备产生较大的附加载荷，防止因管道的震动，位移等原因造成的泄露、爆炸等事故的发生，这样就可以有效的保护管道和设备管口，保障化工装置的正常生产运行。 2、管道支吊架是整个管道设计的难点,也是核心内容,但往往很多设计人员对这一点不是很重视,管道支吊架的设置得当如否,会影响整个管系的工作情况,甚至会涉及到安全问题,这是一个很值得注意的地方,特别是对于高温\高压和特别恶劣的工况下.

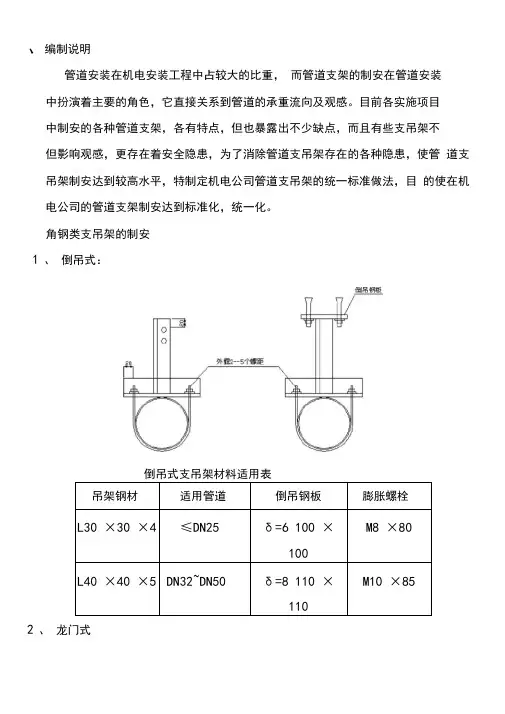

、编制说明
管道安装在机电安装工程中占较大的比重， 而管道支架的制安在管道安装
中扮演着主要的角色，它直接关系到管道的承重流向及观感。目前各实施项目
中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不
但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管 道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目 的使在机电公司的管道支架制安达到标准化，统一化。
角钢类支吊架的制安
1 、 倒吊式：
倒吊式支吊架材料适用表
吊架钢材 适用管道 倒吊钢板 膨胀螺栓
L30 ×30 ×4 ≤DN25 δ=6 100 × M8 ×80
100
L40 ×40 ×5 DN32~DN50 δ=8 110 × M10 ×85
110
2 、 龙门式 龙门式支吊架材料适用表
支架型材 适用管道 倒吊钢板 膨胀螺栓
L30 ×30 ×4 ≤DN25~DN40 δ=6 100 ×100 M8 ×80
L40 ×40 ×5 DN50~DN150 δ=8 110 ×110 M10 ×85
单支角钢式支吊架材料适用表
支架型材 适用管道 膨胀螺栓 备注
L30 ×30 ×4 ≤DN25 M8 ×80 适用于Ⅰ型
L40 ×40 ×5 DN32~DN80 M10 × 85 适用于Ⅰ型 3 、 单支角钢支架 L50
×50
×6
DN100~DN150 M12 ×100 适用于Ⅰ
L30 ×30 ×4 DN25~DN50 M8 ×80 适用于Ⅱ
L40 ×40 ×5 DN60~DN150 M10 × 85 适用于Ⅱ
注：如≥ DN200 则用槽钢型支架
4 、水平式支架
I 型：水平龙门式
Ⅱ型：水平单支角钢组合式
水平式支架材料适用表
支架型材 适用管道 支架底板 膨胀螺栓 备注
L40 ×40
×5 DN65~DN80 δ=8 110 × M10 ×85 适用 I 型
管道支架制作安装标准规范
一、编制说明
管道安装在机电安装工程中占较大的比重，而管道支架的制何在管道安装中饰演着主要的角色，它直接
关系到管道的承重流向及观感。当前各实行项目中制安的各样管道支架，各有特色，但也裸露出许多缺
点，并且有些支吊架不只影响观感，更存在着安全隐患，为了除去管道支吊架存在的各样隐患，使管道 支吊架制安达到较高水平，特拟订机电企业管道支吊架的一致标准做法，目的使在机电企业的管道支架
制安达到标准化，一致化。
二、 角钢类支吊架的制安
1、 倒吊式：
倒吊式支吊架资料合用表
吊架钢材 合用管道 倒吊钢板 膨胀螺栓
L30×30×4 ≤DN25 δ=6 100×100 M8×80
L40×40×5 DN32~DN50 δ=8 110×110 M10×85
2、 龙门式
（依据角钢大小而
30 5～ 10 选定，其他倒角类 同。）
龙门式支吊架资料合用表
支架型材 合用管道 倒吊钢板 膨胀螺栓 管道支架制作安装标准规范
L30×30×4 ≤DN25~DN40 δ=6 100×100 M8 ×80
L40×40×5 DN50~DN150 δ=8 110×110 M10 ×85
3、 单支角钢支架
单支角钢式支吊架资料合用表
支架型材 合用管道 膨胀螺栓 备注
L30×30×4 ≤DN25 M8 ×80 合用于Ⅰ型
L40×40×5 DN32~DN80 M10×85 合用于Ⅰ型
L50×50×6 DN100~DN150 M12 ×100 合用于Ⅰ
L30×30×4 DN25~DN50 M8 ×80 合用于Ⅱ
L40×40×5 DN60~DN150 M10×85 合用于Ⅱ
注：如≥ DN200 则用槽钢型支架。
4、水平式支架
I 型：水平龙门式
20-30
Ⅱ型：水平单支角钢组合式 管道支架制作安装标准规范
