化工工艺设计施工图内容和深度统一规定第1部分一般要求HG/T 20519.1-20091. 总则1.0.1为提高化工装置工程设计质量、统一化工装置施工图设计文件的内容和深度，特制定本部分。
1.0.2本规定适用于化工行业新建、扩建或改建的施工图设计，特别适用于中小设计单位。
石油、石化、轻纺、医药等行业可参照执行。
1.0.3施工图设计除应符合本部分及本规定的另5部分（HG/T20519.2~ HG/T20519.6）外，尚应符合国家现行的有关标准的规定。
2.化工工艺设计施工图成品文件组成2.0.1概述化工工艺设计施工图是工艺设计的最终成品，它由文字说明、表格和图纸三部分组成。
分提交业主和内部两类文件。
见表2.0.1。

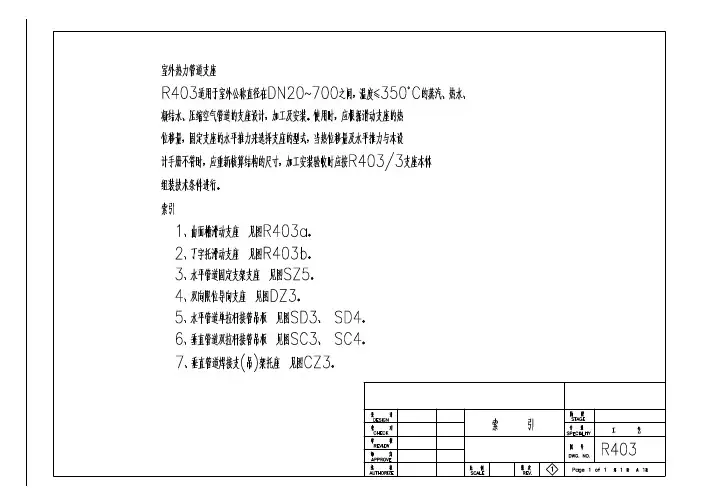

表2.0.1 施工图成品文件组成序号名称提交业主内部文件备注1 图纸目录√总则2 设计说明（包括工艺、布置、管道、绝热及防腐设计说明）√总则3 工艺及系统设计规定√工艺系统4 首页图√工艺系统5 管道及仪表流程图√工艺系统6 管道特性表√工艺系统7 设备一览表√工艺系统8 特殊阀门和管道附件数据表√工艺系统9 设备布置设计规定√设备布置10 分区索引图√设备布置11 设备布置图√设备布置12 设备安装材料一览表√设备布置13 管道布置设计规定√管道布置14 管道布置图√管道布置15 软管站布置图√管道布置16 伴热站布置图和伴热表√管道布置17 伴热系统图√管道布置18 管道轴测图索引及管道轴测图√管道布置19 管段材料表索引及管段材料表√管道布置20 管架表√管道布置21 设备管口方位图√管道布置22 管道机械设计规定√管机23 管道应力计算报告√管机24 管架图索引及特殊管架图√管机25 波纹膨胀节数据表√管机26 弹簧汇总表√管机27 管道材料控制设计规定√管材√管材28 管道材料等级索引表及等级表*29 阀门技术条件表√管材30 绝热工程规定√31 防腐工程规定√32 特殊管件图√管材33 隔热材料表√管材34 防腐材料表√管材35 综合材料表√管材*管道材料等级索引表提交业主。
年产30万吨聚丙烯装置工艺管道施工方案目录一、编制说明 (3)1、编制依据 (3)1.1中国石化工程建设公司资料 (3)1.2神华包头化工有限责任公司有关文件 (3)1.3中国石化第五建设公司有关资料文件 (3)1.4施工方案编制所依据的标准、规范的名称及编号 (3)2.目的和范围 (4)3.神华业主关于工艺管线安装的质量控制点 (4)二、工程概况 (6)1、工程概述 (6)2、施工范围和内容 (6)三、工程主要实物量 (6)四、施工部署 (7)4.1施工规划 (7)4.2劳动力需用及要求 (8)4.3主要设备、机具需用及要求 (9)4.4施工进度计划 (10)五、施工工艺要求 (11)5.1施工工艺步骤 (11)5.2施工前准备工作 (11)5.3管道材料验收、保管和发放 (13)5.4阀门检试验 (16)5.5管道防腐 (17)5.6管道预制 (17)5.7管道焊接通用规定 (23)5.8管道焊接过程其它规定 (27)5.9管道支吊架的制作、焊接 (31)5.10管道安装 (32)5.11夹套管的施工 (37)5.12管道试验、吹扫、气密 (42)六、质量管理 (42)6.1质量方针 (42)6.2质量目标 (42)6.3质量管理体系及质量管理岗位职责 (42)6.3主要质量工序识别与施工控制点 (44)6.4施工阶段质量管理措施 (46)七、HSE管理 (48)7.1项目HSE管理方针、目标 (48)7.2项目HSE管理组织机构及职责 (49)7.3作业环境安全规定 (54)7.4个人防护规定 (55)7.5施工用电安全管理规定 (55)7.6脚手架安全管理规定 (56)7.7高处作业安全管理规定 (58)八、雨季施工措施 (59)九、附图、附表 (59)一、编制说明本文件是FCC为神华包头聚丙烯项目30万吨/年聚丙烯工艺管道安装工程施工而制定的方案。
FCC为保证本单项工程进度、质量、安全所采取一系列的措施。
