一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。
目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点，而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患，使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法，目的使在机电公司的管道支架制安达到标准化，统一化。
二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30×4 ≤DN25 δ=6 100×100 M8×80L40×40×5 DN32~DN50 δ=8 110×110 M10×852、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30×4 ≤DN25~DN40 δ=6 100×100 M8×80 L40×40×5DN50~DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材 适用管道膨胀螺栓备注 L30×30×4≤DN25M8×80适用于Ⅰ型305～10 （根据角钢大小而选定，其余倒角类同。
）L40×40×5 DN32~DN80 M10×85 适用于Ⅰ型L50×50×6 DN100~DN150 M12×100 适用于ⅠL30×30×4 DN25~DN50 M8×80 适用于ⅡL40×40×5 DN60~DN150 M10×85 适用于Ⅱ注：如≥DN200则用槽钢型支架。
4、水平式支架I型：水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。

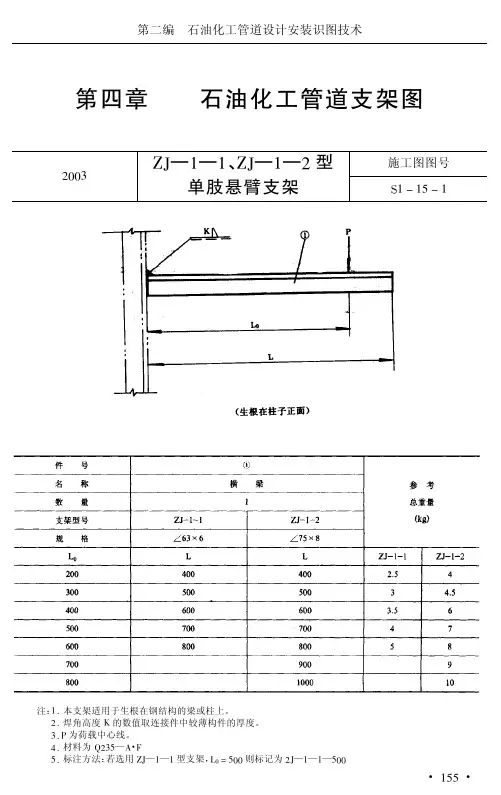

第四章石油化工管道支架图!""#$%—&—&、$%—&—!型单肢悬臂支架施工图图号’&(&)(&注：&*本支架适用于生根在钢结构的梁或柱上。
!*焊角高度+的数值取连接件中较薄构件的厚度。
#*,为荷载中心线。
-*材料为.!#)—/·0)*标注方法：若选用$%—&—&型支架，1"2)""则标记为!%—&—&—)""·))&·单肢悬臂支架(&)&*)!注：&+本支架适用于生根在钢结构的梁或柱上。
!+焊角高度,的数值取连接件中较薄构件的厚度。
#+-为荷载中心线。
’+材料为.!#*—/·0*+标注方法：若选用$%)&)#型支架，1"2*""则标记为$%)&)#)*""··&3*单肢悬臂支架)&*&’*#+&注：&,本支架适用于生根在钢结构的梁或柱上。
!,焊角高度-的数值取连接件中较薄构件的厚度。
#,当."!’""时.&"&""；’""/."!0""时.&"!""；.&最小不得/&""112,3为荷载中心线。
’,材料为4!#’—5·6(,标注方法：若选用$%—&—’型支架，."7’""则标记为$%—&—’—’""··&8’单肢悬臂支架)&*&+*#,!注：&-本支架适用于生根在钢结构的粱或柱上。

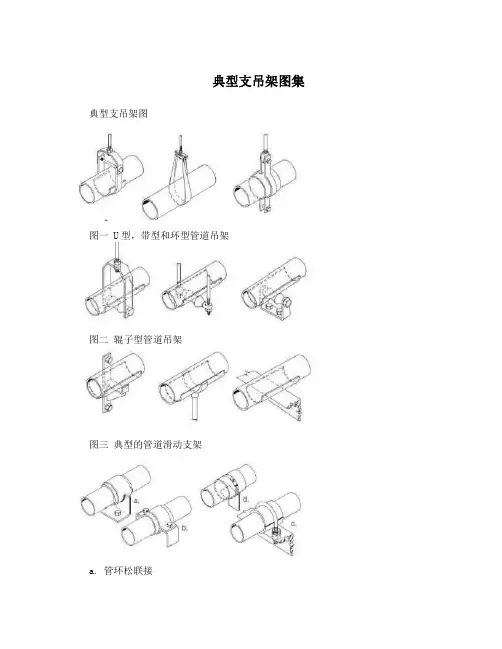

典型支吊架图集典型支吊架图
图一 U型，带型和环型管道吊架
图二辊子型管道吊架
图三典型的管道滑动支架
a. 管环松联接
b. 管夹松联接
c. U型螺栓，双螺母松联接
d. 快速联接
图四典型的管道滑动支架
a. 锚固座
b. 半环式锚固
c. 带式锚固
图五非约束管线不重要的锚固
注:
1 夹持装置两侧各有2个180? 粘接的鞍座(也可现场手工糊制)
2 橡胶垫
3 夹持装置两侧各有1个180? 粘接的鞍座(也可现场手工糊制)
图六受约束的管线锚固型式
图七阀门的固定安装
图八垂直走向的管道支撑。

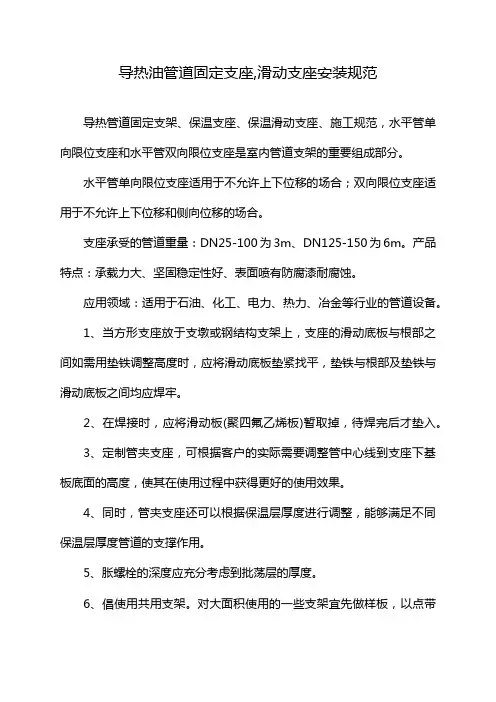

导热油管道固定支座,滑动支座安装规范
导热管道固定支架、保温支座、保温滑动支座、施工规范，水平管单向限位支座和水平管双向限位支座是室内管道支架的重要组成部分。
水平管单向限位支座适用于不允许上下位移的场合；双向限位支座适用于不允许上下位移和侧向位移的场合。
支座承受的管道重量：DN25-100为3m、DN125-150为6m。
产品特点：承载力大、坚固稳定性好、表面喷有防腐漆耐腐蚀。
应用领域：适用于石油、化工、电力、热力、冶金等行业的管道设备。
1、当方形支座放于支墩或钢结构支架上，支座的滑动底板与根部之间如需用垫铁调整高度时，应将滑动底板垫紧找平，垫铁与根部及垫铁与滑动底板之间均应焊牢。
2、在焊接时，应将滑动板(聚四氟乙烯板)暂取掉，待焊完后才垫入。
3、定制管夹支座，可根据客户的实际需要调整管中心线到支座下基板底面的高度，使其在使用过程中获得更好的使用效果。
4、同时，管夹支座还可以根据保温层厚度进行调整，能够满足不同保温层厚度管道的支撑作用。
5、胀螺栓的深度应充分考虑到批荡层的厚度。
6、倡使用共用支架。
对大面积使用的一些支架宜先做样板，以点带
面。
7、道支架的水平度、垂直度以±1毫米/米误差为宜。
8、支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装。
1.保温管道立管支架1.1 适用范围垂直管道承重支架适用于DN200以上冷冻水系统及其它保温立管；垂直管道固定支架适用于所有型号冷冻水系统及其它保温立管。
1.2 固定支架与承重支架及补偿器安装位置图示（示例管道DN600，管井壁为剪力墙）。
1.3 支架详图1.3.1 支架详图一1.3.1.1 图例1.3.1.2 规格表1）为方便套管安装及管道保温施工，型钢支架框架底部与楼板完成面的距离建议不小于150mm；2）尺寸表（mm）1.3.1.3 采购要求型钢、膨胀螺栓、镀锌螺丝均为国标规格；1.3.1.4 工艺要求1）采用本支架时，需相关结构专业考虑管道运行时的荷载对结构安全的影响；2）固定支架的焊缝应进行外观检查，满足焊接工艺的要求（见焊接工艺章节），焊接变形应予以及时矫正；3）如设计要求安装补偿器，则承重定支架必须设置在补偿器的上部；如设计不要求设置补偿器，则承重支架一般位于管井的最下方，设置数量依据设计要求或受力分析决定；4）立管高度在50m以下时不需要考虑因立管伸缩导致的支管补偿，超过50m 按现场实际对支管进行补偿，支管补偿最好采用自然补偿，当自然补偿无法满足要求时采用补偿器补偿；5）只设置一个固定支架时，立管最下方第一个水平支架需要做加固处理或将其支架所用型钢型号放大（具体大小需经过受力分析以后确定，承重支架的受力计算见附录一）；6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥善保管，在安装完成后进行必要的成品保护措施。
7）支架肋板及支撑板的选用参见HG/T21629-1999管架标准图或室内管道支架及吊架03S402；8）图示仅为单管样式，多管时组合使用；1.3.2 支架详图二1.3.2.1 图例1.3.2.2 规格表，尺寸表（mm）1.3.2.3 采购要求型钢、膨胀螺栓、镀锌螺丝均为国标规格；1.3.2.4 工艺要求1）根据立管管径的不同现场设置立管导向支架（参见建筑给水排水及采暖工程施工质量验收规范GB50242-2002 表3.3.8）；2）镀锌扁钢抱箍不宜拧紧，以防管道伸缩时对木托造成损坏；3）支架掌板安装点应首选结构梁或剪力墙，如管井壁为空心砖墙时，可将支架安装于楼板底，在其上焊接2mm 厚钢板并将套管预先焊接在钢板上，钢板的宽度应能遮住预留洞为宜（钢板紧贴楼板底）见给排水穿楼板支架；4）如管井壁为剪力墙，支架的安装高度，距地面应为1.5～1.8M，2 个以上的支架应匀称安装；5）支架所选用的型钢不得切断，转角处煨弯处理，支架的焊缝应进行外观检查，满足焊接工艺的要求（见焊接工艺章节），焊接变形应予以矫正；6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥善保管。
室外供热管道安装施工工艺标准1 适用范围本工艺标准适用于厂区及民用建筑群（住宅小区）的饱和蒸气压力不大于0.7MPa，热水温度不超过130℃的室外供热管道安装。
2 施工准备2.1 原材料要求2.1.1 无缝钢管、焊接钢管、冲压弯头、阀门、型钢具有产品合格证,管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。
阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。
2.1.2 管件、法兰、螺栓、电焊条2.1.3 石棉橡胶垫、石笔、小线、铅油、机油等2.2 作业人员要求2.2.1 从事本标准适用范围内管道工程施工的焊工及无损检测人员，应取得质量技术监督部门颁发的特殊作业人员资格证书。
2.2.2 工程技术人员、质量检查人员应具备相应的专业资格。
2.2.3 配备满足施工需要的施工人员：管工、气焊工、油工、起重工、瓦工、砼工等。
施工人员已经过技术及安全培训。
特殊工种持证上岗。
2.3 主要工机具2.3.1 轮式起重机、起重机、电焊机、氩弧焊机、焊条烘干箱、X射线探伤机、管道切割机、角向磨光机、水平尺、试压泵、板手、经纬仪、水准仪、液压弯管机等。
2.3.2 套丝板、管割刀、管钳、手锯、电锤、钢卷尺、钢直尺、撬杠、钢盘尺、压力表、温度计等。
2.4 外部环境条件2.4.1 施工现场已达到三通一平，图纸齐全。
2.4.2 到货的配管材料满足施工要求，施工所需机具、工具及消耗材料等配备齐全。
2.4.3 按施工平面布置图堆放材料，摆放施工机具，合理布置管道预制，临时设施。
2.4.4 不通行地沟半通行地沟或通行地沟的砌筑已完成。
钢管架或混凝土柱管架（砖砌管架）已全部施工完毕。
2.4.5 管道滑动支座、固定支座、导向支座均已预制成型。
2 操作工艺3.1 工艺流程3.1.1 直埋铺设放线定位→管沟开挖→管道铺设→补偿器安装→水压试验→防腐保温→填盖细砂→回填夯实3.1.2 管沟敷设定位放线→挖土方→砌管沟→支架预制、安装→管道安装→补偿器安装→水压试验→防腐保温→管沟盖板→回填土3.1.3 架空敷设放线定位→管架制安→管道安装→补偿器安装→水压试验→防腐保温3.2 操作细则3.2.1 定位放线、管沟开挖执行室外井池与管沟施工工艺。

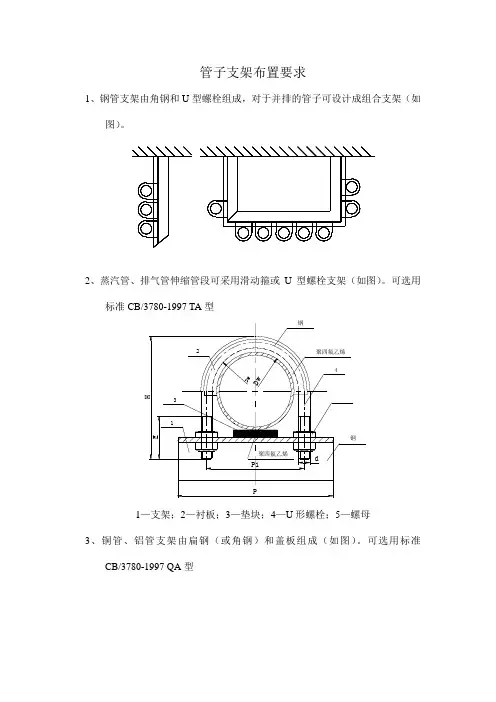

管子支架布置要求
1、钢管支架由角钢和U型螺栓组成，对于并排的管子可设计成组合支架（如
图）
2、蒸汽管、排气管伸缩管段可采用滑动箍或U型螺栓支架（如图）。
可选用
标准CB/3780-1997 TA型
1—支架；2—衬板；3—垫块；4—U形螺栓；5—螺母
3、铜管、铝管支架由扁钢（或角钢）和盖板组成（如图）。
可选用标准
CB/3780-1997 QA型
4、冷却水系统、舱底水、压载水等一般的管子，支架可选用标准CB/3780-1997
PA型，U型螺栓采用同侧双螺母锁紧；如图所示：
5、允许轴向滑动的管子，支架可选用标准CB/3780-1997 PB型，U型螺栓采
用两侧双螺母锁紧；如图所示：
1—支架；2—U形螺栓；3—螺母
6、液压管、高压冲洗管等高压管路采用特殊的管子支架。
支架可选用标准
CB/3780-1997 Tc型，如图所示：
图34
7、小口径成排布置的管子，支架可选用标准CB/3780-1997 Qc型，如图所示：。

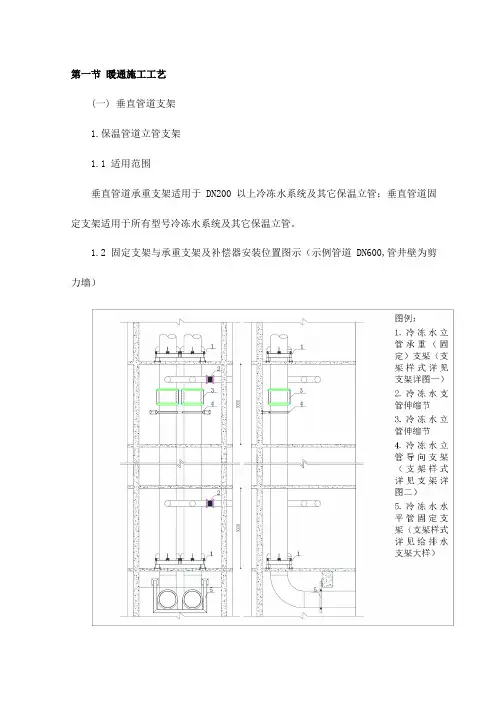

第一节暖通施工工艺(一) 垂直管道支架1.保温管道立管支架1.1 适用范围垂直管道承重支架适用于DN200 以上冷冻水系统及其它保温立管；垂直管道固定支架适用于所有型号冷冻水系统及其它保温立管。
1.2 固定支架与承重支架及补偿器安装位置图示（示例管道DN600,管井壁为剪力墙）1.3 支架详图1.3.1 支架详图一1.3.1.1 图例1.3.1.2 规格表1）为方便套管安装及管道保温施工，型钢支架框架底部与楼板完成面的距离建议不小于150mm；2）尺寸表（mm）1.3.1.3 采购要求型钢、膨胀螺栓、镀锌螺丝均为国标规格；1.3.1.4 工艺要求1）采用本支架时，需相关结构专业考虑管道运行时的荷载对结构安全的影响；2）固定支架的焊缝应进行外观检查，满足焊接工艺的要求，焊接变形应予以及时矫正；3）如设计要求安装补偿器，则承重定支架必须设置在补偿器的上部；如设计不要求设置补偿器，则承重支架一般位于管井的最下方，设置数量依据设计要求或受力分析决定；4）立管高度在50m 以下时不需要考虑因立管伸缩导致的支管补偿，超过50m 按现场实际对支管进行补偿，支管补偿最好采用自然补偿，当自然补偿无法满足要求时采用补偿器补偿；5）只设置一个固定支架时，立管最下方第一个水平支架需要做加固处理或将其支架所用型钢型号放大；6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥善保管，在安装完成后进行必要的成品保护措施。
7）支架肋板及支撑板的选用参见HG/T21629-1999 管架标准图或室内管道支架及吊架03S402；8）图示仅为单管样式，多管时组合使用；1.3.2 支架详图二1.3.2.1 图例1.3.2.2 规格表尺寸表（mm）1.3.2.3 采购要求型钢、膨胀螺栓、镀锌螺丝均为国标规格；1.3.2.4 工艺要求1）根据立管管径的不同现场设置立管导向支架（参见建筑给水排水及采暖工程施工质量验收规范GB50242-2002 表3.3.8）；2）镀锌扁钢抱箍不宜拧紧，以防管道伸缩时对木托造成损坏；3）支架掌板安装点应首选结构梁或剪力墙，如管井壁为空心砖墙时，可将支架安装于楼板底，在其上焊接2mm 厚钢板并将套管预先焊接在钢板上，钢板的宽度应能遮住预留洞为宜（钢板紧贴楼板底）见给排水穿楼板支架；4）如管井壁为剪力墙，支架的安装高度，距地面应为 1.5～1.8M，2 个以上的支架应匀称安装；5）支架所选用的型钢不得切断，转角处煨弯处理，支架的焊缝应进行外观检查，满足焊接工艺的要求（见焊接工艺章节），焊接变形应予以矫正；6）制作合格的支、吊架，应进行防腐处理（见除锈防腐刷油章节），妥善保管。
-管道支架安装标准总结工程结构施工完毕后，系统管道安装完毕后的第一步任务就是管道支架的制作安装，作为对管道固定和承重作用至关重要的支、托、吊架，我们有些项目部在施工中却往往因为对它们的重要性认识不足，因存在侥幸心里或经验主义，导致支架的制作安装随意性，从而产生了许多管理问题和质量通病。
所以，我们有必要重新学习和巩固有关支、托、吊架的相关知识，总结支、托、吊架的施工经验，使我们的相关人员在施工中做到管理上有章可循，技术上胸中有数，尽量避免因支、托、吊架的问题而产生的不必要的麻烦。
1、管道支架的分类1.1管道支架根据结构形式可分为固定支架、活动支架和吊架1.1.1固定支架是指将管道紧紧地固定在管枕上，整个支架固定在建筑物的托架上，从而使管道在该支持点上不发生任何位移和转动的支架。
1.1.2活动支架是指除承受管道重量外，还限制管道位移方向，使管道在温度变化时，按规定的方向移动，它又分为滑动支架和滚动支架两种。
1.1.3管道吊架分为普通吊架和弹性吊架两种，普通吊架可以保证管道在悬吊点所在的平面内自由移动，弹性吊架可以保证悬吊点在空间内任意方向移动。
1.2管道支架根据安装部位不同可分为水平管管架、立管支架和落地支架。
根据管道的排布情况又将管架又分为单管、双管和多管式管架。
落地支架安装图1.3按照其所固定的结构部位不同，可将管架分为固定在墙体上的支、吊托架和固定在楼板上的支架。
2、目前分公司对管道支架施工过程中存在的问题2.1技术人员根据经验估计或由施工人员随便确定管道支架的形式，随意选用制作材料。
没有明确的施工方案和技术交底。
对于大型DN400以上和双管管架及多管排的龙门支架以及对于大管道和大型管排的导向支架和固定支架型式和生根情况没有设计人员签认的书面依据，有的技术人员对这方面专业知识欠缺，从而导致支架选用的盲目性和随意性。
2.2支架安装不牢固，例如在砖墙上剔洞埋设管卡时，由于剔洞深度不够，卡子燕尾被切断，埋设卡架洞内杂物未清理干净，又不浇水导致固定不牢等。
