燃烧室详图以及流程图燃烧室的火焰是通过安装在燃烧室外壳十一号和十二号的两个高压电火花塞放电来点这种火花塞通料被点燃的气流通过连接相邻燃烧室反应区的联焰管交叉点燃其他的燃烧室
9E燃机讲义
第二讲 燃机暖冰
传动齿轮和VIGV的控制布置
• 联焰管：
• 全部十四个燃烧室通过联焰管相互连接。这 些联焰管使火焰从点燃的燃烧室蔓延到未点 • 燃的燃烧室。
燃烧室详图以及流程图
• 1.4.3.火花塞及火焰检测器 • 火花塞： • 燃烧室的火焰是通过安装在燃烧室外壳(十一号 和十二号)的两个高压电火花塞放电来点 • 燃的。 • 这种火花塞通过点火变压器接收能量，在点火 时，一个或两个火花塞产生的火花点燃各 • 自燃烧室里的气体燃料，被点燃的气流通过连 接相邻燃烧室反应区的联焰管交叉点燃其他的 • 燃烧室。
火花塞点火器
• 火焰检测器： • 在起动过程中，检测火焰的出现和消失并将信号传输到控制系统是 很关键的。因此在四 • 个燃烧室上（十四号，一号，二号和三号）安装了由八个传感器组 成的火焰监控系统以及安 • 装在透平控制盘上的电子放大器。 • 由紫外线火焰传感器组成的火焰检测器包含一个充气探测器。这个 火焰传感探测器里的 • 气体对于碳氢化合物火焰发出的紫外线放射很敏感。由放大器提供 的一个直流电压覆盖至探 • 测器终端.火焰出现时,探测器里的气体离子允许连接,激活电路里的 电子输出火焰信号.相反的, • 没有火焰的时候会输出相反的信号”没有火焰”. • 火焰产生以后,如果传感器定义火焰损失(或缺少)的电压被复位,会向 燃机电子控制线路 • 的继电器面板发出信号,透平点火跳机回路,起动装置回路等的辅助 继电器会使机组停机.报警器会显示点火失败或熄火.如果只有一个 火焰检测器探测到熄火信号,控制回路在这种情况下 • 仅仅报警. • 关于火焰探测器的更多信息,见燃气轮机控制和保护系统.

第一讲：燃气轮机基本原理及9E燃机性能型号参数授课内容：第一章：绪论1）：燃气轮机发电装置的组成2）：燃气轮机发展史3）：我国燃气轮机工业慨况4）：GE公司燃气轮机产品系列及其编号第二章：燃气轮机热力学基础知识1）：工质的状态参数2）：理想气体状态方程3）：功和热量第三章：燃气轮机热力循环1）：燃气轮机热力循环的主要技术指标2）：燃气轮机理想简单循环3）：燃气—蒸汽联合循环第四章：9E燃机性能型号参数1）：PG9171E型燃机型号简介2）：PG9171E型燃机性能参数简介第一章绪论第一节燃气轮机发电装置的组成燃气轮机是近几十年迅速发展起来的热能动力机械。

现广泛应用的是按开式循环工作的燃气轮机。

它不断地由外界吸入空气，经过压气机压缩，在燃烧室中通过与燃料混合燃烧加热，产生具有较高压力的高温燃气，再进入透平膨胀作功，并把废气排入大气。

输出的机械功可作为驱动动力之用。

因此，由压气机、燃烧室、透平再加上控制系统及基本的辅助设备，就组成了燃气轮机装置。

如果用以驱动发电机供应电力，就成了燃气轮机发电装置。

(幻灯)第二节燃气轮机发展史燃气轮机是继汽轮机和内燃机问世以后，吸取了二者之长而设计出来的，它是内燃的，避免了汽轮机需要庞大锅炉的缺点;又是回转式的，免去了内燃机中将往复式运动转换成旋转运动而带来的结构复杂，磨损件多，运转不平稳等缺点。

但由于燃气轮机对空气动力学和高温材料的要求超过其他动力机械，因此，发展燃气轮机并使之实用化，人们为之奋斗了很长时间。

如果从1791年英国人约翰·巴贝尔(John Baber)申请登记第一个燃气轮机设计专利算起，经过了半个世纪的奋斗，到1939年，一台用于电站发电的燃气轮机(400OkW)才由瑞士BBC公司制成，正式投运。

同时Heinkel工厂的第一台涡轮喷气式发动机试飞成功，这标志着燃气轮机发展成熟而进入了实用阶段·在此以后，燃气轮机的发展是很迅速的。

由于燃气轮机本身固有的优点和其技术经济性能的不断提高，它的应用很快地扩展到了国民经济的很多部门·首先在石油工业中，由于油田的开发和建设，用电量急剧增加·建造大功率烧煤电站不具备条件(没有煤炭，交通不便，水源紧张，施工困难等)，周期也不能满足要求·而燃气轮机电厂功率不受限制，建造速度抉，对现场条件要求不高，油田有充足的可供燃用的气体和液体燃料·不少油田还利用开发过程中一时难以利用的伴生气作燃气轮机燃料，价格便宜，发电成本低，增加了燃气轮机的竞争力，所以在油田地区，燃气轮机装置被广泛应用，除用于发电外，还在多种生产作业申用燃气轮机带动压缩机(例如天然气管道输送，天然气回注，气田采油等)和泵(例如原油管道输送和注水等)。

逻辑代码
L71QH_ALM L71QL_ALM L26QN_ALM L26QA_ALM L26QT_ALM L26QT_SENSR L63HQ1L_ALM L63HF1H_ALM L86HD L52HQ_ALM L63HL_SENSR L63HLL_ALM L63HGL_ALM L63HGL_SENSR L3SMT L83DT1 L48DSX L2DWZ2 L4DT L4DEY_ALM L63QDN_ALM L26DWH_ALM L86CRTX L49CR_ALM L4CRT L30HRX1 L30HRX2 L49HR1A_ALM L30CD L30WC_LAG L71WL_ALM L52FC_ALM L4IGVT L86GVA L3IGVFLT L86TCI L86CB1 L83KU_ALM L3WCTIM_ALM L30TWW L26CTH_ALM L26BT1H_ALM L63TK_ALM L63ETH L63ETHX_ALM L63EAH_ALM L30TXA L86TXT L86TFB L30SPTA

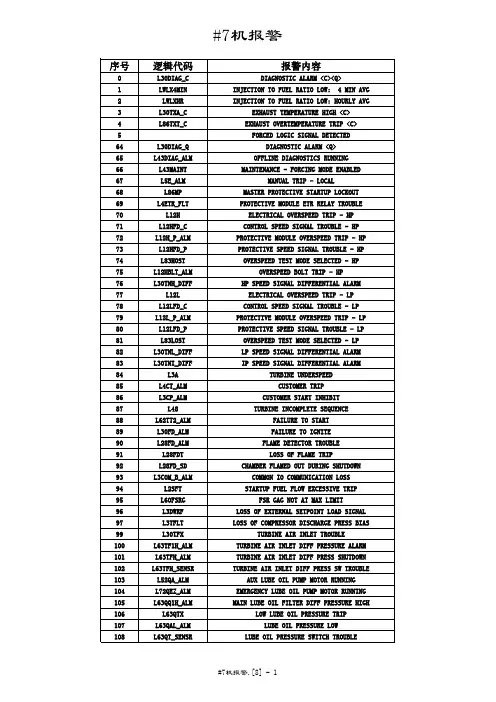

#7机报警
序号
0 1 2 3 4 5 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 99 100 101 102 103 104 105 106 107 108 L30DIAG_Q L43DIAG_ALM L43MAINT L5E_ALM L86MP L4ETR_FLT L12H L12HFD_C L12H_P_ALM L12HFD_P L83HOST L12HBLT_ALM L30TNH_DIFF L12L L12LFD_C L12L_P_ALM L12LFD_P L83LOST L30TNL_DIFF L30TNI_DIFF L3A L4CT_ALM L3CP_ALM L48 L62TT2_ALM L30FD_ALM L28FD_ALM L28FDT L28FD_SD L3COM_B_ALM L2SFT L60FSRG L3DWRF L3TFLT L30TFX L63TF1H_ALM L63TFH_ALM L63TFH_SENSR L52QA_ALM L72QEZ_ALM L63QQ1H_ALM L63QTX L63QAL_ALM L63QT_SENSR

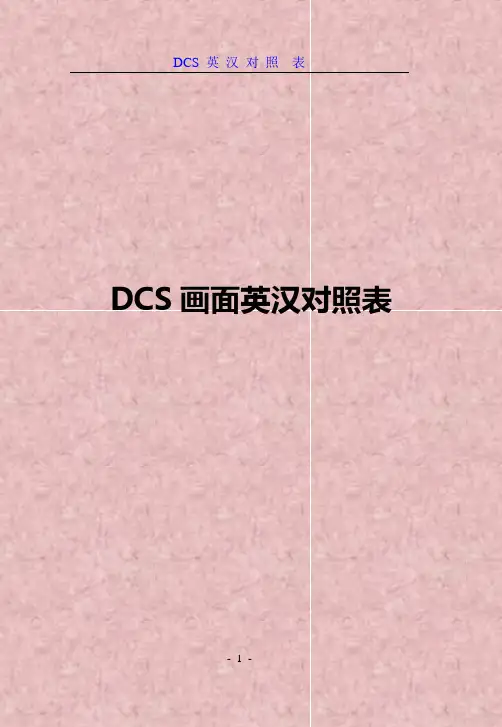

DCS画面英汉对照表- 1 -DCS画面（汽机部分）英汉对照表画面英文中文TURB EH OIL SYS（汽轮机抗燃油系统）EH OIL TANK 抗燃油箱LVL LL 油位低低值LVL OK 油位正常OIL SUPPLY 供油OIL-REF DEVICE 油再生装臵PDS H 差压高HP FLUID 高压控制油GEN H2 SYSTEM（发电机氢气系统）LEAK DETECT 泄漏检测CO2 SUPPLY CO2供气H2 SUPPLY H2供气RPL DETECT 气体臵换检测装臵H2 DRYER 氢气干燥器H2 LEAKAGE DETECT 氢气泄漏量检测GENERATOR 发电机ROTOR SEAL OIL（发电机转子密封油系统）AIR SIDE RTN OIL SOIL TNK 空气析出槽MN OTK 主油箱TURB END 汽轮机端EXCI END 励磁端RETURN OIL 氢侧回油- 2 -VACUUM OIL TNK 真空油箱CLG WTR 冷却水LOIL 润滑油MN OIL TK 主油箱STATOR COOLING WATER（发电机定子冷却水系统）MAKE UP WATER 补水DEMIN 离子交换器WATER TANK 定冷水箱TURB LUBE OIL SUPPLY（汽轮机润滑油系统）MAIN OIL PMP 主油泵EOP 直流油泵TOP 交流油泵MSP 启动油泵#1 E-HTR #1电加热#2 E-HTR #2电加热TE H 温度高BRG OIL SUPPLY 轴承润滑油供油BRG LIFT PMP 顶轴油泵CONGTROL OIL 控制油TURB OIL/EQUIPMENT（汽轮机油系统/汽轮机设备）ROTOR SEAL OIL 转子密封油GENERATOR CLG H2 SYS 发电机氢冷系统STATOR CLG WTR 定子冷却水系统GEN&TURB EQUIPMENT 发电机&汽轮机设备TURB EH OIL SUPPLY 汽轮机抗燃油系统TURB LUBE OIL SUPPLY 汽轮机润滑油系统- 3 -STATOR TEMP1 定子温度1STATOR TEMP2 定子温度2TDBFP&BFPT B EQUIPMENT（B汽泵前臵泵&B汽泵设备）BRG 轴承METAL TEMP 金属温度（缸温）X VIBRATION X方向振动Y VIBRATION Y方向振动BRG VIB H 轴承振动高一值BRG VIB HH 轴承振动高二值BOOSTER PUMP 启动泵（前臵泵）DRV END AXL BRG 驱动端辅助轴承FREE END AXL BRG 自由端辅助轴承FREE END THRST BRG 自由端推力轴承MTR DE AXL BRG 电机驱动端辅助轴承MTR FE AXL BRG 电机自由端辅助轴承TDBF PUMP 汽泵DRV END AXL BRG 驱动端辅助轴承FREE END AXL BRG 自由端辅助轴承THRST BRG INNER1 推力轴承内侧温度1 THRST BRG INNER2 推力轴承内侧温度2 THRST BRG OUTER1 推力轴承外侧温度1 THRST BRG OUTER2 推力轴承外侧温度2 SHELL TEMP 1 壳体温度1SHELL TEMP 2 壳体温度2TURBINE 汽轮机PSN THRST BRG 固定端推力轴承（正向推力- 4 -轴承）NEG THRST BRG 非驱动端推力轴承（反向推力轴承）AXIAL POSITION 1 轴向位移1AXIAL POSITION 2 轴向位移2 ECCENTRICITY 偏心度AXL PSN H 轴向位移高一值AXL PSN HH 轴向位移高二值ECC H 偏心度高TDBFP&BFPT A EQUIPMENT（A汽泵前臵泵&A汽泵设备）（与B汽泵前臵泵&B汽泵设备画面相同）BFPT DRAIN SYSTEM（小汽轮机疏水系统）BPFT A LP TV BASE F A小机低压主汽门阀前疏水（机头侧）BPFT A LP TV BASE R A小机低压主汽门阀前疏水（阀座后）BPFT A LP GV SHELL A小机低压调阀阀座后疏水BPFT A 1ST CASING A小机第一级汽缸疏水BPFT A HP TV BASE F A小机高压主汽门阀前疏水（阀座前）BPFT A HP TV BASE R A小机高压主汽门阀前疏水（阀座后）DRN H 疏水集管HDRN A 疏水集管ABPFT B LP TV BASE F B小机低压主汽门阀前疏水（机头侧）- 5 -BPFT B LP TV BASE R B小机低压主汽门阀前疏水（阀座后）BPFT B LP GV SHELL B小机低压调阀阀后座疏水BPFT B 1ST CASING B小机第一级汽缸疏水BPFT B HP TV BASE F B小机高压主汽门阀前疏水（阀座前）BPFT B HP TV BASE R B小机高压主汽门阀前疏水（阀座后）BPFT HP V F 高压总电动门前BPFT LP MV FRT-END 低压主汽门前疏水（机尾侧）BPFT LP MV FRT-HEAD 低压主汽门前疏水（机头侧）SUBFP EQUIPMENT（电泵设备）SUBFP BSTR PMP 电泵前臵泵DRV END AXL BRG 驱动端辅助轴承FREE END AXL BRG 自由端辅助轴承THRST BRG INNER1 推力轴承内侧温度1 THRST BRG INNER2 推力轴承内侧温度2 THRST BRG OUTER1 推力轴承外侧温度1 THRST BRG OUTER2 推力轴承外侧温度2 SUBFP MOTOR 电泵电机BST PMP END BRG 前臵泵端轴承HYD-CPLG END BRG 液力耦合器端轴承SUBFP 电泵DRV END AXL BRG 驱动端辅助轴承FREE END AXL BRG 自由端辅助轴承THRST BRG INNER1 推力轴承内侧温度1- 6 -THRST BRG INNER2 推力轴承内侧温度2 THRST BRG OUTER1 推力轴承外侧温度1 THRST BRG OUTER2 推力轴承外侧温度2SUBFP（电泵）DEAER 除氧器SBP 前臵泵HYDR COUP 液力耦合器#3 HP HEATER #3高加BLR WTR 锅炉给水RH SPY 再热器SH SPY 过热器EQUIPMENT 设备(温度测点) LUBE OIL 润滑油(系统)SUBFP LUBE OIL（电泵润滑油系统）#1 BRG #1轴承#3 THUT BRG #3推力轴承SBP 前臵泵HYDR-COUP 液力耦合器SUBFP 电泵LB OIL CLR 润滑油冷却器WK OIL CLR 工作油冷却器BFPT B LUBE OIL（B小汽轮机润滑油）BFPT B B小汽轮机TDBFP B B汽泵OIL RETN 回油LUBE OIL TANK 润滑油箱- 7 -BFPT STEAM&SEAL（小汽轮机蒸汽&密封）TURB GLAND 大机来密封蒸汽COND 凝结水（来减温水）HP CDSR 高压侧凝汽器#4 EXTR 四抽LP CDSR 低压侧凝汽器BFPT A A小机BFPT B B小机AUX STM 辅助蒸汽MV STM 主蒸汽OV SPD 超速SPD H 转速高PDS H 差压高PS L 压力低BFPT A LUBE OIL（A小机润滑油）BFPT A A小汽轮机TDBFP A A 汽泵OIL RETN 回油LUBE OIL TANK 润滑油箱LVL L 液位低WTR LVL CTRL（水位控制）COND WTR MKUP TK 凝结水补水箱CHEM WTR 化学除盐水来CDSR 凝汽器DEAR 除氧器- 8 -SUBFP 电泵VACCUM 真空GEN LOAD 发电机功率SH P 过热蒸汽压力SH T 过热蒸汽温度RH T 再热蒸汽温度FW F 给水流量MN STM F 主蒸汽流量CD WTR F 凝结水流量DRUM 汽包FEED WATER PUMP（给水泵）DEAER 除氧器BFPT A LOIL A小机润滑油BFPT B LOIL B小机润滑油SUBFP LOIL 电泵润滑油SUBFP 前臵泵SUBFP EQUIPMENT 前臵泵设备#1、2、3 HP HEATER #`1、2、3高加COND WTR 凝结水ECON 省煤器DRUM 汽包WTR LVL CTRL 水位控制BFPT DRAIN 小机疏水BFPT B EQUIPMENT B小机设备BFPT A EQUIPMENT A小机设备BFPT STM&SEAL 小汽轮机蒸汽&密封系统- 9 -RH ATMP 再热器减温水SH ATMP 过热器减温水CWP STR/BRG TEMP（给水泵定子/轴承温度）#1 CWP TEMP #1给水泵温度#1 CWP LEFT STR T1 #1给水泵左端温度1#1 CWP LEFT STR T2 #1给水泵左端温度2#1 CWP LEFT STR T3 #1给水泵左端温度3#1 CWP RIGHT STR T1 #1给水泵右端温度1#1 CWP RIGHT STR T2 #1给水泵右端温度2#1 CWP RIGHT STR T3 #1给水泵右端温度3#1 CWP THRUST BRG T1 #1给水泵推力轴承温度1 #1 CWP THRUST BRG T2 #1给水泵推力轴承温度2 #1 CWP LEAD BRG T1 #1给水泵导向轴承温度1 #1 CWP LEAD BRG T2 #1给水泵导向轴承温度2 #1 CWP DOWN BRG T #1给水泵下轴承温度#2 CWP TEMP #2给水泵温度#2 CWP LEFT STR T2 #2给水泵左端温度1#2 CWP LEFT STR T2 #2给水泵左端温度2#2 CWP LEFT STR T3 #2给水泵左端温度3#2 CWP RIGHT STR T2 #2给水泵右端温度1#2 CWP RIGHT STR T2 #2给水泵右端温度2#2 CWP RIGHT STR T3 #2给水泵右端温度3#2 CWP THRUST BRG T2 #2给水泵推力轴承温度1 #2 CWP THRUST BRG T2 #2给水泵推力轴承温度2 #2 CWP LEAD BRG T2 #2给水泵导向轴承温度1 #2 CWP LEAD BRG T2 #2给水泵导向轴承温度2- 10 -#2 CWP DOWN BRG T #2给水泵下轴承温度COND PMP STR/BRG TEMP（凝结水泵定子/轴承温度）#1 COND PMP TEMP #1凝结水泵温度#1 CD PMP TRST BRG T1 #1凝结水泵推力轴承温度1 #1 CD PMP TRST BRG T2 #1凝结水泵推力轴承温度2 #1 CD PMP TRST BRG T3 #1凝结水泵推力轴承温度3 #1 CD PMP MTR U REEL T #凝结水泵U相绕组温度#1 CD PMP MTR V REEL T #1凝结水泵V相绕组温度#1 CD PMP MTR W REEL T #1凝结水泵W相绕组温度#2 COND PMP TEMP #2凝结水泵温度#2CD PMP TRST BRG T1 #2凝结水泵推力轴承温度1 #2CD PMP TRST BRG T2 #2凝结水泵推力轴承温度2 #2CD PMP TRST BRG T3 #2凝结水泵推力轴承温度3 #2 CD PMP MTR U REEL T #2凝结水泵U相绕组温度#2 CD PMP MTR V REEL T #2凝结水泵V相绕组温度#2 CD PMP MTR W REEL T #2凝结水泵W相绕组温度INDUSTRY WATER（辅机冷却水）CCW 循环水MKWTR 补水TURB LUB OIL CLR 主机润滑油冷却器EH OIL CLR 抗燃油冷却器AIR CMPSR 空压机CLG TWR 循环冷却水BFPT OIL CLR A 小机冷油器ABFPT OIL CLR B 小机冷油器BGEN H2 CLR 发电机氢气冷却器- 11 -GEN STR CLR A 发电机定冷水冷却器A GEN STR CLR B 发电机定冷水冷却器B MDFWP LB OIL CLR 电泵润滑油冷却器MDFWP WK OIL CLR 电泵工作油冷却器MILL A-E OIL CLR A-E磨煤机冷却器AH BRG 空气预热器（导向）轴承PA FAN OIL CLR 一次风机冷油器FD FAN OIL CLR 送风机冷油器INTERM-BLDWN 定排扩容器COND CIRC WATER（循环水系统）COND VAC 凝汽器真空WTR PIT 集水坑CLG TOWER 凉水塔BALL CLN B PROGRAM B胶球清洗装臵（程序）BALL CLN A PROGRAM A胶球清洗装臵（程序）EXTH TEMP 高排温度CD WTR T 凝结水温度START 启动STOP 停止FAULT 故障OVLD 过负荷COND VACUUM（凝汽器真空系统）HP COND 高压侧凝汽器LP COND 低压侧凝汽器PDS H 差压高SEPARATOR 气水分离器- 12 -LVL H 液位高LVL L 液位低INDUS WTR 辅机冷却水COND WTR 凝结水（补水）CIRC WATER（循环水系统）CDSR 凝汽器STORE WATER POOL 蓄水池CLG TWR 凉水塔FLOW L 流量低#1 CWP MTR #1循环水泵电机#2 CWP MTR #2循环水泵电机TOPEN 顺控开LOC 就地TCLS 顺控关MID 中间位（15度）CLS 全关位CWP STR/BRG T 循环水泵定子/轴承温度COND WATER（凝结水）COND WTR MKUP TK 凝结水补水箱GLAND 轴封POLISH 精处理DRN 疏水CHEM WTR 化学水#7/#8 LP #7/#8低加DEAR 除氧器BLR CIR PMP 炉水循环泵- 13 -CIRC WTR 循环水INDUSTRY WTR 工业水COND VAC 凝汽器真空CD TANK 热井CDSR CLG WTR 凝汽器冷却水CD PUMP WDG 凝结水泵绕组DEARATOR（除氧器）#4EXTR 四抽DRN 疏水AUX STM 辅助蒸汽FW PMP 给水泵DEARER STOR TK 除氧器储水箱CDSR 凝汽器RTN WTR 回水DEARER FILL WTR 除氧器上水#3 HP #3高加#5 LP #5低加#7/#8HEATER（#7/#8加热器）#6 LP #6低加GLAND 轴加CDSR 凝汽器EXPDR 危急疏水（疏水扩容器）#5/#6HEATER（#5/#6加热器）（与#7/#8加热器同）HP HEATER（高加）EXTR 抽汽- 14 -ECON 省煤器BFWP 锅炉给水泵EXPDR 危急疏水EXTR/HEATER（抽汽/加热器）HP 高压缸IP 中压缸LP A 低压缸ALP B 低压缸B#1 HTR #1加热器#2 HTR #2加热器#3 HTR #3加热器DEAER 除氧器#5 HTR #5加热器#6 HTR #6加热器#7A HTR #7A加热器#8A HTR #8A加热器#7B HTR #7B加热器#8B HTR #8B加热器AUX STM 辅助蒸汽TURB DRAIN OVERVIEW（汽轮机疏水全貌）BDV 紧急排放阀TURB EQUIP 汽轮机设备BFPT DRN 小汽轮机疏水HP BYPASS 高压旁路LP BYPASS 低压旁路COLD RH DRN 冷再疏水- 15 -HP HTR 高加#5/#6 HEATER #5/#6加热器#7/#8 HTR #7/#8加热器TURBINE BASE TEMP（汽轮机缸温）HP 高压缸IP 中压缸RH 再热蒸汽SH 过热蒸汽TURBINE DRAIN（汽轮机轴封）COND 凝结水来AUX STM 辅助蒸汽COLD RH 冷再MN STM 主蒸汽PDS H 差压高CDSR 凝汽器GLAND STM HTR 轴封加热器AUX STEAM（辅汽联箱）HP AUX STEAM 高压辅汽LP AUX STEAM 低压辅汽CHEM 化学GLAND 轴封AUX BLR 启动炉COLD RH 冷再DEARER 除氧器#4 EXTR 四抽AIR STEAM 暖通- 16 -#1 AH #1机暖风器LP EXPR 低压疏水扩容器TURBINE DRN（汽轮机疏水）DRN HDR A 疏水集管ADRN HDR B 疏水集管BHP/LP BYPASS（高压/低压旁路）COND WTR 凝结水FW 给水CDSR A/B 凝汽器A/BLP A/B 低压缸A/BIP 中压缸RH 再热蒸汽SH 过热蒸汽TURB STEAM（汽轮机蒸汽系统）GLD STM 轴封蒸汽EXPDR 疏水扩容器BFPT 小汽轮机RH SH 再热蒸汽过热蒸汽LVL H/L 液位高/低COND 凝结水DRN 疏水AUX 辅助蒸汽UNIT MOTOR MONITORING（电机主控单元）COND WTR PMP 凝结水泵CIRC WTR PMP 循环水泵STATOR CLG PMP 定子冷却水泵- 17 -SUBFP 电泵TDBF PMP 汽泵前臵泵TURB EN OIL PMP 汽轮机EH油泵ROTOR SEAL OIL PMP 发电机密封油泵VACUUM PMP 真空泵CD MKUP PMP 凝汽器补充水泵DEAR FILL PMP 除氧器上水泵LUBE OIL PMP 汽轮机润滑油泵INDUSTRY WTR PMP 辅机冷却水水泵UNIT MASTER（单元主控）ADS MODE 自动调度系统方式ADS PERM 自动调度系统方式运行ADS NORMAL 自动调度系统正常RB 快速减负荷MFT 锅炉主燃料跳闸ID 引风机FWP 给水泵FD 送风机PA 一次风机FUEL 燃料FG AH 空预器BREAKER 断路器CWP 循环水泵STOP INC 闭锁增STOP DEC 闭锁减TO MAX 已到最大值- 18 -TO MIN 已到最小值FIX\SLIDE 定压\滑压运行方式MAN 手动BF 锅炉跟随CCS 协调控制TF 汽机跟随FIX PRESS SET 压力设定（定压）SLIDE PRE SET 滑压设定HEAT VALUE 热应力预算B-MAST 锅炉主控T-MAST 汽机主控FUEL-MAST 燃料控制FUEL MAN 燃料手动DEH LOCAL DEH控制UNIT LOAD 机组负荷RATE SET 升速率设定FRQ INF 频率信息LOAD DMD 负荷调节GEN LOAD 发电机负荷GV POSITION 高调阀位臵SPEED 转速PRESS DMD 压力调节MN STM PRESS 主蒸汽压力SH STM PRESS 过热蒸汽压力RH STM PRESS 再热蒸汽压力FURNACE PRESS 炉膛压力- 19 -- 20 -TOTAL COAL 总煤量 TOTAL AIR空气总量O 2 氧量 DRUM LVL 汽包水位 VACUUM真空DCS 画面（锅炉部分）英汉对照表DRAIN/BLOWDOWN ：疏水/排污FRONT WALL SH A 后烟道前墙下集箱 A 侧 FRONT WALL SH B 后烟道前墙下集箱 B 侧 BACK WALL SH A后烟道后墙下集箱 A 侧BOILER WATER SYSTER ：炉水系统BLR CLC PMP INLEF HEADER炉水泵入口集箱BOILER WATER WALL UPPER HEADER锅炉水冷壁上集箱 BOILER WATER WALL LOWER HEADER锅炉水冷壁下集箱 BOILER WATER CIRC PUMP 炉水循环泵 INTERMITTENT BLOW DOWN 定期排污 DRUN WALL TEMPERATURE 汽包壁温 DEAR FILL WTR PMP 除氧器上水泵 COND PMP 凝结水泵 FW PMP 给水泵 HP HTR 高压加热器BACK WALL SH B 后烟道后墙下集箱 B侧TOP PIPE INLET 顶棚管入口FW PLPE 给水母管STM AIR HTR 暖风器ECON 省煤器FRONT WALL LOW HDR 前水冷壁下集箱BACK WALL LOW HDR 后水冷壁下集箱CONT BLOW DOWN 连续排污INTERM BLOWDOWN 定期排污WTR PIT 定排水池AIR FLUE GAS SYSTEM ：风烟系统ID FAN CONTROL 引风机控制SURGE 喘振ID FAN LUBE OIL 引风机润滑油ID FAN LUBE OIL TANK 引风机油箱OIL RTN 回油BIAS 偏差PA FAN 一次风机FD FAN 送风机ID FAN 吸风机AIR PRE HTR 空气预热器STM AIR HEATER 暖风器AUX STM 辅助蒸汽PA ，SA 一次风，二次风E-P A A 电除尘FD FAN CONTROL 送风机控制- 21 -FD FAN LUBE OIL 送风机润滑油GAS OUT 烟气出口FURNACE 炉膛STM FLOW 蒸汽流量STACK 烟囱LEFT GAS TEMP DET 左侧烟温探针RIGHT GAS TEMP DET 右侧烟温探针FURNACE PRESSURE H 炉膛压力高FURNACE PRESSURE LL 炉膛压力低二值FURNACE 炉膛RUN， FWD ，BCK 运行，前进，后退RMT 远方{遥控}F-PLT SH 前屏过热器R-PLT SH T 后屏过热汽温度FINAL RH 末级再热器FINAL SH 末级过热器PRI SH 初级过热器ECON 省煤器AIR HTR 空预器SH ATTEMP：过热器减温水FW PMP 给水泵FW FLOW 给水流量MN STM P 主汽压力TUBE METAL T 管子壁温SEP-PLATE SH TUBE T 分隔屏过热汽壁温BACK-PLATE SH TUBE T 后屏过热汽壁温- 22 -PRI-SH TUBE MTL TEMP 初级过热汽壁温RH ATTEMP 再热器减温COLD RH 冷再HOT RH 热再FW PMP MID SUCT 给水泵中间抽头RH 再热器BNR SWING SETPOINT 燃烧器摆角设臵LEFT METAL T 左侧金属温度RIGHT METAL T 右侧金属温度DRN TANK 疏水扩容器DRUM 汽包DEAR 除氧器COMBUSTION：燃烧系统OIL BURNER 油燃烧器SECOND AIR 二次风FLM SCAN/SL FAN 火检冷却风/密封封机FIREOUT AIR CTRL 燃尽风控制#1CORNER #1角FURNACE STBLOW 炉膛吹灰GAS SOOTBLOW 烟道吹灰SOOTBLOW STEAM 吹灰蒸汽LEFT SIDE WALL 左侧水冷壁RIGHT SIDE WALL 右侧水冷壁DRN WTR 疏水AIR PRE HTR A/B：空气预热器A/B MAIN MTR 主电机- 23 -STANDBY MTR 辅助电机AH SOOTBLOWING 空预器吹灰AUX CLG WATER 辅机冷却水FRBR WTR 消防水COM AIR 压缩空气#1/#2SPD SSR FLT #1/#2转速传感器故障FIER ALM PWR FLT 火灾报警电源故障MK WTR 补给水AIR CMPSR 空压机SPEED 转速MILL OVERV磨煤机总貌COAL HOPPER 煤斗MILL C LOIL C 磨煤机润滑油MILL C CL LVL C磨煤机料位INERT STM 充惰蒸汽PLGD 给煤机堵煤WITH CL 皮带上有煤CD/HT PA 冷/热一次风MILL LUBE OIL 磨煤机润滑油OIL TANK 油箱RUNING 运行STOPE 停止COAL F 煤量DRUM LVL 汽包水位SECOND AIR CONTROL 二次风控制MILL MTR FRONT/REAR BRG T 磨电机前/后轴承温度- 24 -MOTOR WDG T 电机线圈温度MTR FRONT/REAR BRG T 电机前后/轴承温度PURG RELEASE 吹扫解除PURG READY 吹扫准备PURG FINISH 吹扫结束OIL STN FLT 油过滤器故障START 启动CTRL AIR 控制气源AIR TANK 储气罐PURGE AIR 吹扫气源FDR 给煤机OV T 给煤机温度高FUEL OIL SYSTEM燃油系统DISCHARGE OIL 卸油FUEL OIL 燃油COL OIL TANK 集油池CONSUME STM 加热蒸汽OIL-WTR SEPARATOR 油/水分离器OFT 燃油跳闸OFT RESET 油燃料跳闸复位FULE OIL LEAK TEST 燃油泄露试验FOIL 供油HYDR OIL 液压油DCS画面（电气部分）英汉对照表- 25 -ELECTRICITY SYSTEM（电气系统）TRANSFORMER（变压器）BOILER TRANSFORMER（BT）锅炉变TURBINE TRANSFORMER（TT）汽机变ESP TRANSFORMER（EST）电除尘变ETO 电除尘备变LIGHT TRANSFORMER（LT）照明变MAINT TRANSFORMER（MT）检修变LIVING TRANSFORMER（VT）生活变WTR PMP RM TRANSFORMER（ZT）综合泵房变CHEMICAL TRANSFORMER（DT）化学变WTR SOURCE TRANSFORMER（WT）水源地变SUBSTATION TRANSFORMER（ST）升压站变SAFETY TRANSFORMER 保安变START-UP/STAND-BY TFR（SST）启/备变COAL & ASH TRANSFORMER（CT）输煤/除灰变AT 除灰空压机变MPT 主变- 26 -AT 高厂变ASH YARD（HT）灰场变POLLUTION TRANSFORMER （PT）污水变MPT&EXC SYS（主变与励磁变系统）SELECT SYNC BREAK 同期选择开关SYNC START 同期装臵启动SYNC DEVICE FAULT 同期装臵故障SYNC POWER LOSS 同期装臵电源消失SYNC SELECT LINE ALM 同期选线器报警AUTO SYNC PERMISSIVE 自动同期允许GENERATOR TEMP 发电机温度STATOR WDG 定子绕组CLR AIR TEMP 氢气温度COPPER SHIELD T 线棒温度STATOR PRESS T 定子压指温度STR PRESS COIL T 定子箍温度STR WDG OTL WTR T 定子线圈冷却水温度STR IRON T1 (GEAR) 铁芯温度(齿部)- 27 -STR IRON T1 (YOKE) 铁芯温度(轭部)START/STOP 启/停AUTO/MAN 自动/手动MIN/MAX 最小/最大POST/NEGA 正对地/负对地COS 恒功率因数控制投入REACTIVE 恒无功控制投入PSS PSS投入LOCAL 就地CH1 通道1CH2 通道2OEL 过励磁限制动作UEL 低励磁限制动作ETA 转子接地报警ETT 转子接地跳闸SB-MAN 励磁系统手动备用通道投入AC FAL 励磁系统交流电源故障DC FAL 励磁系统直流电源故障- 28 -SU-EX OＫ启励回路投入SU-EX FAL 启励回路起励故障DOOR OP 励磁变外壳门未关T FAL 励磁变温控器故障V/HZ V/HZ限制器动作6KV POWER SYSTEM (6KV厂用电系统) WTR SOURCE 水源地变ASH 除灰变CHEM 化学变LVG 生活变MTC 检修变AL 照明变AT 除灰空压机变ST 升压站变S ESP 电除尘备变B ESP B电除尘变A ESP A电除尘变NO ENG 储能指示- 29 -UNIT CONSUMTION 1（厂用电系统1）SAFTY POWER SYSTEM(保安电源系统) SAFETY A/B 保安A/B段AUX ELEC SYSTEM(辅助厂用电系统)COAL HDL & ASH TFR（输煤/除灰变）DC SYSTEM(直流系统)FLOAT 浮充机BATT 蓄电池组MAIN 备用浮充机DISCHARGE 试验回路FAULT 故障UNIT PROTECTION(单元机组保护) BLR/TURB/ESP PROT（锅炉/汽机/电除尘保护）BOILER TRANSFORMER 锅炉变#1 LV WK TFR PROT ACT 锅炉变A保护动作#1 1DL CTRL LP WR BRK 锅炉变A 61BTA断路器控制回路断线#1 2DL CTRL PWR LOSS锅炉变A 41BTA断路器控制电源消失- 30 -#1 LV PT LP WR BRK 锅炉变A PT回路断线#1 LV PROT LP WR BRK 锅炉变A保护回路断线#2 LV WK TFR PROT ACT 锅炉变B保护动作#2 1DL CTRL LP WR BRK 锅炉变B 61BTB断路器控制回路断线#2 2DL CTRL LP WR BRK 锅炉变B 41BTB断路器消失#2 LV PTLP WR BRK 锅炉变B PT回路断线#2 LV PROT LP WR BRK 锅炉变B保护回路断线TURBINE TRANSFORMER 汽机变#1 LV WK TFR PROT ACT 汽机变A保护动作#1 1DL CTRL LP WR BRK 汽机变A 61TTA断路器控制回路断线#1 2DL CTRL PWR LOSS 汽机变A 41TTA断路器控制电源消失#1 LV PT LP WR BRK 汽机变A PT回路断线#1 LV PROT LP WR BRK 汽机变A保护回路断线#2 LV WK TFR PROT ACT 汽机变B保护动作#2 1DL CTRL LP WR BRK 汽机变B 61TTB断路器控制回路断线#2 2DL CTRL PWR LOSS汽机变B 41TTB断路器控制电源消失- 31 -#2 LV PT LP WR BRK 汽机变B PT回路断线#2 LV PROT LP WR BRK 汽机变B保护回路断线ESP TRANSFORMER 电除尘变#1 WK TFR PROT ACT 电除尘变A保护动作#1 1DL CTRL LP WR BRK 电除尘变A 61ETA断路器控制回路断线#2 WK TFR PROT ACT 电除尘变B 保护动作#2 1DL CTRL LP WR BRK 电除尘变B 61ETB断路器控制回路断线SB WK TFR PROT ACT 电除尘备用变保护动作SB 1DL CTRL LP WR BRK 电除尘备用 61ET0断路器控制回路断线GENERATOR PROT（发电机保护）GEN DIFF ACTION PROT(1) 发电机差动保护动作(第一套)GEN STR GRD PROT-BASE(1) 发电机定子接地保护-基波（第一套）GEN STR GRD PROT-3 HARM(1) 发电机定子接地保护-3次谐波(第一套)GEN OVER VOLTAGE PORT(1) 发电机过电压保护(第一套)GEN REVERS PWR PROT-T1(1) 发电机逆功率保护-T1（第一套）- 32 -GEN REVERS PWR PROT-T2(1) 发电机逆功率保护-T2（第一套）GEN STR O-LOAD PROT-FIX(1) 发电机定子过负荷保护-定时限（第一套）GEN STR O-LOAD PROT-REVERS(1) 发电机定子过负荷保护-反时限（第一套）GEN NEG-SEQ O-LOAD PROT-FIX(1) 发电机负序过负荷保护-定时限（第一套）GEN NEG-SEQ O-LOAD PROT-RE V(1) 发电机负序过负荷保护-反时限（第一套）GEN LOSS MAGNETISMPROT-T0(1)发电机失磁保护-T0（第一套）GEN LOSS MAGNETISMPROT-T1(1)发电机失磁保护-T1（第一套）GEN LOSS MAGNETISMPROT-T2(1)发电机失磁保护-T2（第一套）GEN MISTAKE PWRING PROT(1) 发电机误上电保护GEN LOW FREQENCYⅠPROT(1) 发电机低频I保护GEN LOW FREQENCYⅡPROT(1) 发电机低频保护（第一套）GEN OVER FREQENCY PROT(1) 发电机高频保护（第一套）GEN LOSS SYNC PROT-T1(1) 发电机失步保护-T1(第一套) GEN LOSS SYNC PROT-T2(1) 发电机失步保护-T2(第一套)GEN ROTOR GRD-HIGH(1)发电机转子接地-高值（第一套）- 33 -GEN ROTOR GRD-LOW(1) 发电机转子接地-低值（第一套）GEN DIFF ACTION PROT(2) 发电机差动保护(第二套)GEN STR GRD PROT-BASE (2) 发电机定子接地保护-基波(第二套)GEN STR GRD PROT-3 HARM(2) 发电机定子接地保护-3次谐波(第二套)GEN OVER VOLTAGE PORT(2) 发电机过电压保护（第二套）GEN REVERS PWR PROT-T1(2) 发电机逆功率保护-T1(第二套)GEN REVERS PWR PROT-T2(2) 发电机逆功率保护-T2(第二套)GEN STR O-LOAD PROT-FIX(2) 发电机定子过负荷保护-定时限(第二套)GEN STR O-LOAD PROT-REVERS(2) 发电机定子过负荷保护-反时限(第二套)GEN NEG-SEQ O-LOAD PROT-FIX(2) 发电机负序过负荷-定时限（第二套）GEN NEG-SEQ O-LOAD PROT-RE V(2) 发电机负序过负荷-反时限（第二套）GEN LOSS MAGNETISMPROT-T0(2)发电机失磁保护-T0（第二套）GEN LOSS MAGNETISMPROT-T1(2)发电机失磁保护-T1（第二套）GEN LOSS MAGNETISM 发电机失磁保护-T2（第二套）- 34 -PROT-T2(2)GEN MISTAKE PWRING PROT((2) 发电机误上电保护(第二套) GEN LOW FREQENCYⅠPROT(2) 发电机低频I保护(第二套) GEN LOW FREQENCYⅡPROT(2) 发电机低频Ⅱ保护（第二套）GEN OVER FREQENCY PROT(2) 发电机高频保护（第二套）GEN LOSS SYNC PROT-T1(2) 发电机失步保护-T1(第二套) GEN LOSS SYNC PROT-T2(2) 发电机失步保护-T2(第二套)GEN ROTOR GRD-HIGH(2) 发电机转子接地-高值(第二套)GEN ROTOR GRD-LOW(2) 发电机转子接地-低值(第二套)GEN-TF DIFF PROT ACT 发变组差动保护动作GEN-TF IMPEDANCE PROT(T1)1#发变组阻抗保护T1 （第一套）GEN-TF OVER-EX(L) PROT 1# 发变组过激磁(低定值)保护（第一套）GEN-TF OVER-EX(H) PROT 1# 发变组过激磁(高定值)保护（第一套）GEN-TF OVER-EX PROT 1# 发变组过激磁保护（第一套）GEN-TF IMPEDANCE PROT(T1) 2# 发变组阻抗保护（T1）（第二套）GEN-TF OVER-EX(L) PROT 2# 发变组过激磁(低定值)保护- 35 -（第二套）GEN-TF OVER-EX(H) PROT 2# 发变组过激磁(高定值)保护（第二套）GEN-TFOVER-EX(REV-T-LIMIT) PROT 2# 发变组过激磁(反时限)保护（第二套）PROGRAM TRIP REVERSE PWR PROT 1# 程序跳闸逆功率保护（第一套）PROGRAM TRIP REVERSE PWR PROT 2# 程序跳闸逆功率保护（第二套）PROT A PT WIRE BRK 保护A柜PT断线PROT A CT WIRE BRK 保护A柜CT断线PROT A DC PWR LOSS 保护A柜DC电源消失PROT A DEV SELF-MON 保护A柜装臵自检PROT B PT WIRE BRK 保护B柜PT断线PROT B CT WIRE BRK 保护B柜CT断线PROT B DC PWR LOSS 保护B柜DC电源消失PROT B DEV SELF-MON 保护B柜装臵自检PROT D PT WIRE BRK 保护D柜PT断线PROT D CT WIRE BRK 保护D柜CT断线PROT D DC PWR LOSS 保护D柜DC电源消失- 36 -PROT D DEV SELF-MON 保护D柜装臵自检PROT E PT WERE BRK 保护E柜PT断线PROT E CT WIRE BRK 保护E柜CT断线PROT E DC PWR LOSS 保护E柜DC电源消失PROT E DEV SELF-MON 保护E柜装臵自检MPT&EXC PROT（主变/励磁变保护）#1 MPT OIL LEVEL ABNORM #1主变油位异常#1 MPT OIL TEMP HIGH ALM #1主变油温高报警#1 MPT OIL T HIGH TRIP #1主变油温高跳闸#1 MPT HEAVY GAS #1主变重瓦斯#1 MPT LIGHT GAS #1主变轻瓦斯#1 MPT WDG T HIGH ALM #1主变线圈温度高报警#1 MPT WDG T HIGH TRIP #1主变线圈温度高跳闸#1 MPT P RELEASE ACTION #1主变压力释放动作#1 MPT CLR ALL STOP #1主变冷却器全停#1 MPT DIFF ACTION PROT #1主变差动保护动作#1 MPT 500KV O-SEQ OV-C Ⅰ（1）#1主变500KV零序过流Ⅰ（第一套）- 37 -#1 MPT 500KV O-SEQ OV-C Ⅱ（1）#1主变500KV零序过流Ⅱ（第一套）#1 MPT 500KV O-SEQ OV-C Ⅰ（2）#1主变500KV零序过流Ⅰ（第二套）#1 MPT 500KV O-SEQ OV-C Ⅱ（2）#1主变500KV零序过流Ⅱ（第二套）MPT A AIR DRAFT START(1) 主变A相风扇启动(第一套) MPT A AIR DRAFT START(2) 主变A相风扇启动(第二套) MPT A AIR PWR PHASE-BRK 主变A相风扇电源缺相MPT A STANDBY CLR FAULT 主变A相备用冷却器故障MPT A HEAT&CLR PWR FLT 主变A相加热器/冷却器电源故障MPT A AIR PWRⅠFAULT 主变A相风扇I电源故障MPT A AIR PWRⅡFAULT 主变A相风扇II电源故障MPT A CLR ALL STOP 主变A相冷却器全停MPT B AIR PWR PHASE-BRK 主变B相风扇电源缺相MPT B STANDBY CLR FAULT 主变B相备用冷却器故障MPT B HEAT&CLR PWR FLR 主变B相加热器/冷却器电源故障MPT B AIR PWRⅠFAULT 主变B相风扇电源Ⅰ故障MPT B AIR PWRⅡFAULT 主变B相风扇电源Ⅱ故障- 38 -MPT B CLR ALL STOP 主变B相冷却器全停MPT C AIR PWR PHASE-BRK 主变C相风扇电源缺相MPT C STANDBY CLR FAULT 主变C相备用冷却器故障MPT C HEAT&CLR PWR FLR 主变C相加热器/冷却器电源故障MPT C AIR PWRⅠFAULT 主变C相风扇电源Ⅰ故障MPT C AIR PWRⅡFAULT 主变C相风扇电源Ⅱ故障MPT C CLR ALL STOP 主变C相冷却器全停EX SYSTEM TRIP 励磁系统跳闸EX SYSTEM PT FAULT 励磁系统PT故障EX SYSTEM RECTIFIER FAULT 励磁系统整流柜故障EX TF TEMP HIGH ALARM 励磁变温度高报警EX TF TEMP HIGH TRIP 励磁变温度高跳闸ROTOR VOLT LOSE 励磁电压消失EX TF DIFF PROT 1# 励磁变差动保护（第一套）EX TF DIFF PROT 2# 励磁变差动保护（第二套）EXWDG O-LOAD(FIX-T-LIM) PROT 1# 励磁线圈过负荷(定时限)保护（第一套）EXWDG O-LOAD(REV-T-LIM) PROT 1# 励磁线圈过负荷(反时限)保护（第一套）- 39 -EX TF OVER CURR PROT 1# 励磁变过流保护（第一套）EXWDG O-LOAD(FIX-T-LIM) PROT 2# 励磁线圈过负荷(定时限)保护（第二套）EXWDG O-LOAD(REV-T-LIM) PROT 2# 励磁线圈过负荷(反时限)保护（第二套）EX TF OVER CURR PROT 2# 励磁变过流保护（第二套）UAT 1A/1B PROT(高厂变1A/1B保护)UAT 1A OIL LEVEL ABNORM 1A高厂变油位异常UAT 1A OIL TEMP HIGH ALM 1A高厂变油温高报警UAT 1A OIL T HIGH TRIP 1A高厂变油温高跳闸UAT 1A HEAVY GAS 1A高厂变重瓦斯UAT 1A LIGHT GAS 1A高厂变轻瓦斯UAT 1A WDG TEMP HIGH ALM 1A高厂变线圈温度高报警UAT 1A WDG T HIGH TRIP 1A高厂变线圈温度高跳闸UAT 1A P RELEASE ACTION 1A高厂变压力释放动作UAT 1A DIFF-ACT PROT(1 ) 1A高厂变差动保护动作（第一套）UAT 1A HV MIX-V BLK OV-C(1 ) 1A高厂变高压侧复合电压闭锁过流（第一套）UAT 1A LV A MIX-V BLK OV-C(1 ) 1A高厂变低压A侧复合电压闭锁过流（第一套）- 40 -UAT 1A LV A LIM-T FAST BRK(1 ) 1A高厂变低压A侧限时速断（第一套）UAT 1A LV A O-SEQ OV-C-T1 (1 ) 1A高厂变低压A侧零序过电流T1（第一套）UAT 1A LV A O-SEQ OV-C-T2 (1 ) 1A高厂变低压A侧零序过电流T2（第一套）UAT 1A LV B MIX-V BLK OV-C(1 ) 1A高厂变低压B侧复合电压闭锁过流（第一套）UAT 1A LV B LIM-T FAST BRK(1 ) 1A高厂变低压B侧限时速断（第一套）UAT 1A LV B O-SEQ OV-C-T1 (1 ) 1A高厂变低压B侧零序过电流T1（第一套）UAT 1A LV B O-SEQ OV-C-T2 (1 ) 1A高厂变低压B侧零序过电流T2（第一套）UAT 1A DIFF-ACT PROT(2) 1A高厂变差动保护动作（第二套）UAT 1A HV MIX-V BLK OV-C(2) 1A高厂变高压侧复合电压闭锁过流（第二套）UAT 1A LV A MIX-V BLK OV-C(2) 1A高厂变低压A侧复合电压闭锁过流（第二套）UAT 1A LV A LIM-T FAST BRK(2) 1A高厂变低压A侧限时速断（第二套）UAT 1A LV A O-SEQ OV-C-T1 (2) 1A高厂变低压A侧零序过电流T1（第二套）UAT 1A LV A O-SEQ OV-C-T2 (2) 1A高厂变低压A侧零序过电流T2（第二套）- 41 -UAT 1A LV B MIX-V BLK OV-C(2) 1A高厂变低压B侧复合电压闭锁过流（第二套）UAT 1A LV B LIM-T FAST BRK(2) 1A高厂变低压B侧限时速断（第二套）UAT 1A LV B O-SEQ OV-C-T1 (2) 1A高厂变低压B侧零序过电流T1（第二套）UAT 1A LV B O-SEQ OV-C-T2 (2) 1A高厂变低压B侧零序过电流T2（第二套）UAT 1B OIL LEVEL ABNORM 1B高厂变油位异常UAT 1B OIL TEMP HIGH ALM 1B高厂变油温高报警UAT 1B OIL T HIGH TRIP 1B高厂变油温高跳闸UAT 1B HEAVY GAS 1B高厂变重瓦斯UAT 1B LIGHT GAS 1B高厂变轻瓦斯UAT 1B WDG TEMP HIGH ALM 1B高厂变线圈温度高报警UAT 1B WDG T HIGH TRIP 1B高厂变线圈温度高跳闸UAT 1B P RELEASE ACTION 1B高厂变压力释放动作UAT 1B DIFF-ACT PROT(1 ) 1B高厂变差动保护动作（第一套）UAT 1B HV MIX-V BLK OV-C(1 ) 1B高厂变高压侧复合电压闭锁0过流（第一套）UAT 1B LV A MIX-V BLK OV-C(1 ) 1B高厂变低压A侧复合电压闭锁过流（第一套）- 42 -。
