LPG气化混合气工艺流程及控制方案一、引言LPG（液化石油气）是一种清洁、高效的能源，被广泛应用于家庭烹饪、工业生产和汽车燃料等领域。
LPG气化混合气工艺流程及控制方案是指将液化石油气通过气化器气化成混合气（混合气包括乙烷、丙烷、丁烷等气态成分），并对气化过程进行控制的技术流程和方案。
本文将从LPG气化混合气工艺流程和控制方案的基本原理、工艺流程、关键设备和控制策略等方面进行介绍和分析。
二、基本原理LPG气化混合气工艺的基本原理是将液化石油气通过气化器进行气化，并与空气或其他气体混合形成可燃气体混合气。
气化器一般采用加热的方式将液化石油气加热至其饱和蒸气温度以上，使其气化成气态状态。
然后将气态LPG与空气或其他气体进行混合，形成可燃气体混合气。
混合气的成分一般由丙烷、丁烷、乙烷等组成，其组成比例可以根据具体需求进行调节。
三、工艺流程LPG气化混合气的工艺流程主要包括气化阶段、混合阶段和储存阶段。
具体流程如下：1. 液化石油气进入气化器，通过加热气化成气态LPG；2. 气态LPG与空气或其他气体混合，形成可燃气体混合气；3. 混合气经过调节、净化后，送入储存设备中存储。
四、关键设备LPG气化混合气工艺涉及的关键设备主要包括气化器、混合装置和储存设备。
1. 气化器：气化器是将液化石油气气化成气态LPG的设备，一般采用加热方式实现。
气化器的设计应考虑到LPG的成分、流量和压力等参数，以保证气化效果和安全性。
2. 混合装置：混合装置是将气态LPG与空气或其他气体混合的设备，其设计应考虑到混合气的成分、比例和均匀度等参数，以确保混合气质量和稳定性。
3. 储存设备：储存设备主要用于存储混合气，一般采用压力容器或储罐等形式，其设计应考虑到混合气的压力、温度和安全性等参数。
五、控制方案1. 气化控制：气化控制主要针对气化器，包括加热控制、压力控制和流量控制等方面。
通过控制加热温度、调节压力阀和流量阀等手段，实现LPG气化效果的优化和稳定性。

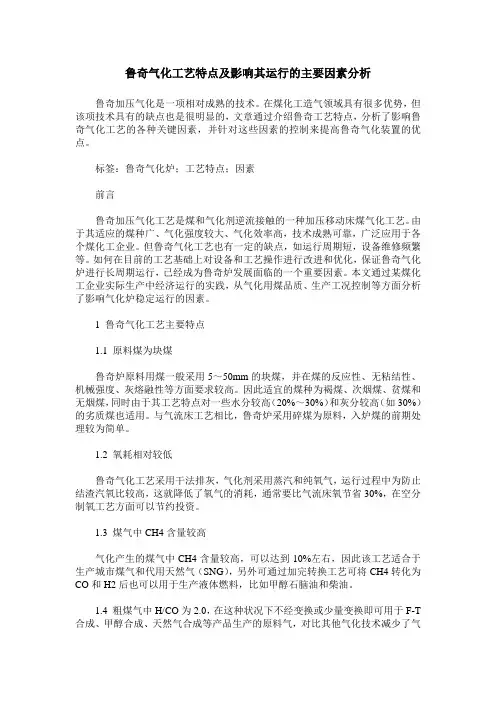

鲁奇气化工艺特点及影响其运行的主要因素分析鲁奇加压气化是一项相对成熟的技术。
在煤化工造气领域具有很多优势，但该项技术具有的缺点也是很明显的，文章通过介绍鲁奇工艺特点，分析了影响鲁奇气化工艺的各种关键因素，并针对这些因素的控制来提高鲁奇气化装置的优点。
标签：鲁奇气化炉；工艺特点；因素前言鲁奇加压气化工艺是煤和气化剂逆流接触的一种加压移动床煤气化工艺。
由于其适应的煤种广、气化强度较大、气化效率高，技术成熟可靠，广泛应用于各个煤化工企业。
但鲁奇气化工艺也有一定的缺点，如运行周期短，设备维修频繁等。
如何在目前的工艺基础上对设备和工艺操作进行改进和优化，保证鲁奇气化炉进行长周期运行，已经成为鲁奇炉发展面临的一个重要因素。
本文通过某煤化工企业实际生产中经济运行的实践，从气化用煤品质、生产工况控制等方面分析了影响气化炉稳定运行的因素。
1 鲁奇气化工艺主要特点1.1 原料煤为块煤鲁奇炉原料用煤一般采用5～50mm的块煤，并在煤的反应性、无粘结性、机械强度、灰熔融性等方面要求较高。
因此适宜的煤种为褐煤、次烟煤、贫煤和无烟煤，同时由于其工艺特点对一些水分较高（20%～30%）和灰分较高（如30%）的劣质煤也适用。
与气流床工艺相比，鲁奇炉采用碎煤为原料，入炉煤的前期处理较为简单。
1.2 氧耗相对较低鲁奇气化工艺采用干法排灰，气化剂采用蒸汽和纯氧气，运行过程中为防止结渣汽氧比较高，这就降低了氧气的消耗，通常要比气流床氧节省30%，在空分制氧工艺方面可以节约投资。
1.3 煤气中CH4含量较高气化产生的煤气中CH4含量较高，可以达到10%左右，因此该工艺适合于生产城市煤气和代用天然气（SNG），另外可通过加完转换工艺可将CH4转化为CO和H2后也可以用于生产液体燃料，比如甲醇石脑油和柴油。
1.4 粗煤气中H/CO为2.0，在这种状况下不经变换或少量变换即可用于F-T 合成、甲醇合成、天然气合成等产品生产的原料气，对比其他气化技术减少了气体成分的变换工序。
1概述锁渣阀，也称为锁斗阀。
水煤浆加压气化装置煤锁斗加压输送系统中锁渣阀介质为高压煤粉及氮气，不仅对阀体的流道存在较大的冲蚀，还对阀门的球体及阀座等动部件及密封面具有更大冲蚀和磨蚀，这无疑对阀门的耐磨性能提出了较高的要求，需对阀内件采取高技术的硬化处理。
基于此，该工况的产品不仅要考虑硬化材料的硬度，也应重视硬化工艺是否能够达到除硬度指数之外的其它指数要求，包括局部大颗粒因素、局部超压因素、在温度变化的工况硬度值与结合力、硬化层与基材的结合力度、硬化层厚度等。
由于煤粉输送的周期为30分钟，因此在正常生产中该锁渣阀开关频率，高压到低压，高温到低温的交替变化较大，要求锁渣阀门不仅要具备标准产品具备的各类性能及使用寿命，还应考虑严酷工况下是否依然能够发挥价值。
2水煤浆加压气化装置介绍水煤浆加压气化工艺排渣流程图见图1。
通常气化炉内气化压力在2.7~8.5MPa，而渣池通大气，要想将炉内的灰渣排到渣池，应把介质的压力减至常压。
当1、2号锁渣阀打开、下锁阀关闭时，锁斗与气化炉处于一个系统，压力相等，此时可以将气化炉内的黑水收集到锁斗；相反当2号锁渣阀关闭，而下锁阀打开时，锁斗与渣池处于一个系统，压力相等，此时可以将锁斗内的黑水排入渣池。
在整个过程运行中工艺介质一般为固体颗粒含量为20%的渣水混合物，混合物中固体颗粒直径在3~50mm之间。
阀门入口压力范围在4.4~8.4MPa区间，温度范围在140~260℃区间。
黑水介质成分主要含有水、CI、H2S、Fe2O3、SiO2、AI22O3等成分，由于工况的特殊性所以此装置系统的阀门设计不仅要满足具有可靠的耐腐蚀而且要考虑阀门具有可靠的耐磨性能。
因此设计满足以上工况要求的锁渣阀是一项非常有挑战的项目。
3阀门设计过程3.1锁渣阀的性能要求①结合使用工况的要求，阀门的类型确定为开关两位式球阀。
阀门口径需按流体在非阻塞流状态来确定，阀门使用寿命满足10万次承受压力和温度循环操作。
