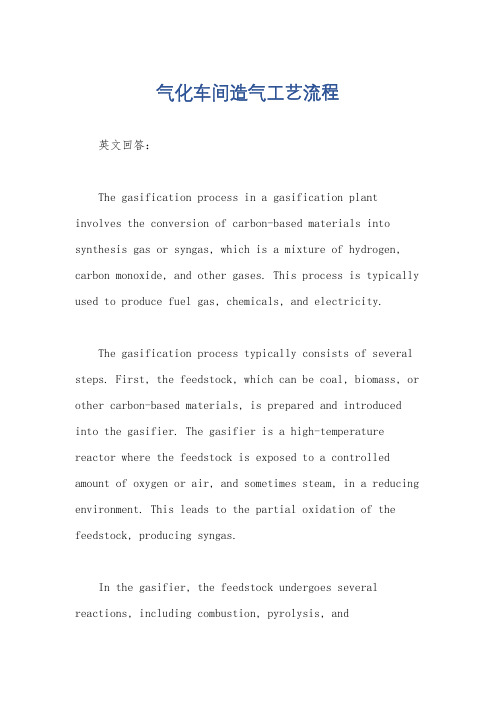

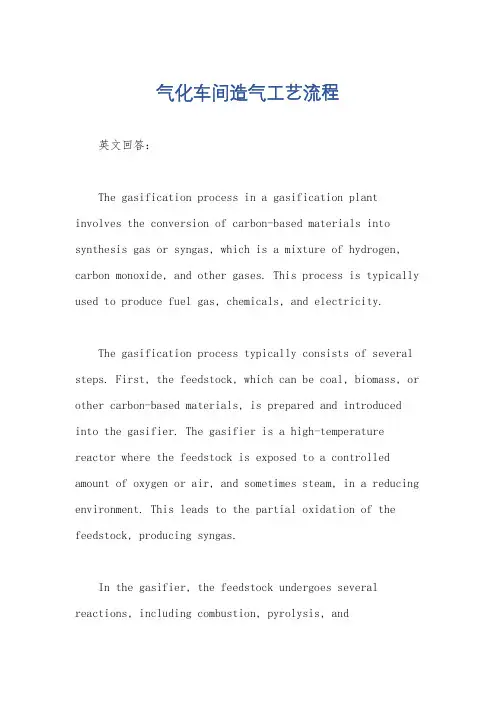

气化车间造气工艺流程英文回答：The gasification process in a gasification plant involves the conversion of carbon-based materials into synthesis gas or syngas, which is a mixture of hydrogen, carbon monoxide, and other gases. This process is typically used to produce fuel gas, chemicals, and electricity.The gasification process typically consists of several steps. First, the feedstock, which can be coal, biomass, or other carbon-based materials, is prepared and introduced into the gasifier. The gasifier is a high-temperature reactor where the feedstock is exposed to a controlled amount of oxygen or air, and sometimes steam, in a reducing environment. This leads to the partial oxidation of the feedstock, producing syngas.In the gasifier, the feedstock undergoes several reactions, including combustion, pyrolysis, andgasification. Combustion reactions occur in the presence of oxygen, resulting in the release of heat and the production of carbon dioxide and water. Pyrolysis reactions involve the thermal decomposition of the feedstock in the absence of oxygen, leading to the formation of volatile gases and char. Gasification reactions involve the conversion of the char and volatile gases into syngas through a series of chemical reactions.The syngas produced in the gasifier is then cooled and cleaned to remove impurities such as sulfur compounds, particulates, and trace metals. This is usually done through a combination of cooling, scrubbing, and filtration processes. The cleaned syngas can then be further processed or utilized for various applications.The gasification process offers several advantages over traditional combustion processes. It allows for the utilization of a wide range of feedstocks, including low-grade coal, biomass, and waste materials, which helps in reducing the reliance on fossil fuels. It also produces a syngas that can be used as a cleaner and more efficientfuel compared to traditional fossil fuels. Additionally, gasification can help in the production of valuable chemicals and materials, contributing to a more sustainable and circular economy.中文回答：气化车间造气工艺流程涉及将碳基材料转化为合成气或合成气体，合成气是氢、一氧化碳和其他气体的混合物。

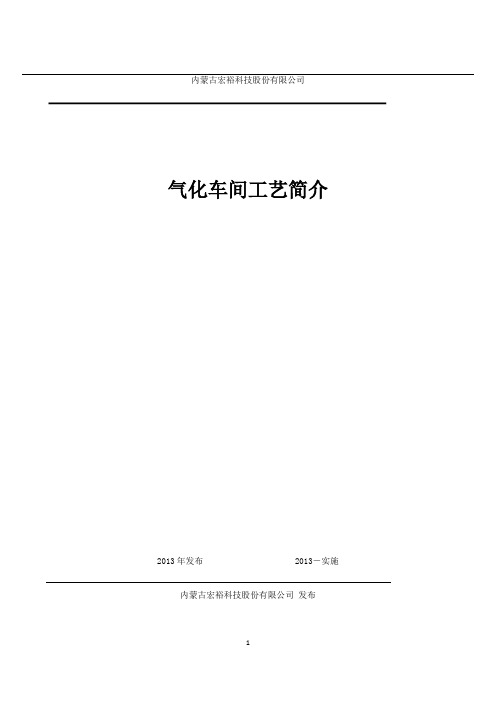

内蒙古宏裕科技股份有限公司气化车间工艺简介2013年发布 2013―实施内蒙古宏裕科技股份有限公司发布1工艺规程会签审批表2目录目录 (1)气化部分 (1)一、产品说明 (1)二、性质与用途 (1)三、质量指标 (1)四、工艺过程 (2)五、气化炉正常操作要点 (5)六、主要工艺指标 (7)七、主要分析参数及指标 (8)八、调节阀的开关形式 (9)九、煤气化总控岗位操作内容: (10)十、煤气化巡检岗位操作内容: (18)十一、煤气化下灰岗位操作内容: (20)十二、常见事故及处理 (22)十三、操作注意事项: (24)十四、物料消耗（设计依据） (25)十五、安全注意事项 (25)十六、仪表位号功能说明 (28)十七、工艺设备一览表 (33)造气污水部分 (37)与其它岗位的联系 (37)职权与责任 (38)工作关系 (38)岗位管辖范围 (38)岗位应知、应会 (39)污水工段设备的结构及工作原理 (39)污水工段的工艺流程简述 (40)主要设备一览表 (41)计量仪表技术要求 (42)质量指标控制要求 (43)工艺条件及工艺参数 (43)正常操作要点 (44)巡回检查的主要项目 (44)1系统的原始开车及操作 (44)正常开、停车操作 (44)不正常情况及处理 (48)安全技术要求 (49)脱硫部分 (51)一、工序任务 (51)二、脱硫系统反应原理： (51)三、工艺流程（见流程图） (51)四、主要设备一览表 (52)五、工艺指标 (53)六、原始开停车及其操作 (54)七、正常操作要点： (56)八、开停车操作 (58)九：与其他岗位的联系 (59)十、不正常情况及处理 (59)十一、安全操作要点 (61)2气化部分一、产品说明1、水煤气：煤气组成：CO CO2 H2 CH4 H2S N2 O22、生产规模:生产能力：4万Nm3/h×4年运行时间： 7200小时3、产品名称:一氧化碳: CO氢气： H24、分子式： CO 分子量： 28.01分子式： H2分子量： 2二、性质与用途1、一氧化碳CO理化性质：无色、无味气体。

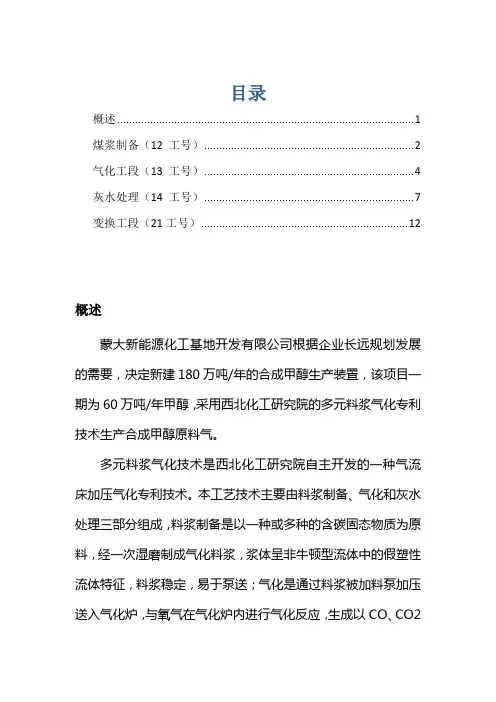

目录概述 (1)煤浆制备（12 工号） (2)气化工段（13 工号） (3)灰水处理（14 工号） (6)变换工段（21工号） (10)概述蒙大新能源化工基地开发有限公司根据企业长远规划发展的需要，决定新建180万吨/年的合成甲醇生产装置，该项目一期为60万吨/年甲醇，采用西北化工研究院的多元料浆气化专利技术生产合成甲醇原料气。

多元料浆气化技术是西北化工研究院自主开发的一种气流床加压气化专利技术。

本工艺技术主要由料浆制备、气化和灰水处理三部分组成，料浆制备是以一种或多种的含碳固态物质为原料，经一次湿磨制成气化料浆，浆体呈非牛顿型流体中的假塑性流体特征，料浆稳定，易于泵送；气化是通过料浆被加料泵加压送入气化炉，与氧气在气化炉内进行气化反应，生成以CO、CO2和H2为主要组成的粗合成气，其中由于项目的处理量，相较同类装置，部分装置被放大，其中气化炉（Φ3300×96/3800×106），洗涤塔（Φ3800）；灰水处理是对洗涤黑水和激冷黑水进行高压、低压、真空三级闪蒸、沉降处理，使得灰水循环利用的处理过程。

煤浆制备（12 工号）本工号的任务是给煤浆制备提供质量合格的水煤浆。

从煤储运系统来的原料经破碎后颗粒尺寸小于10mm的合格的煤粉被送入料仓（T-1201），再经煤称重进料机（L-1201A）计量送入磨机（H-1201A）。

设置的原料料仓为三台磨机共用，料仓（T-1201）内的粉尘经袋式过滤器（S-1201）过滤除尘后放空。

助熔剂添加单元:助熔剂为石灰石粉。

料浆制备过程中加入助熔剂以改善多元料浆灰渣熔融性能。

本系统为备用系统。

通过风力将助熔剂输送到助熔剂仓（T-1202A），设置二个助熔剂仓。

输送气经袋式过滤器（S-1202A）过滤除尘后放空。

助熔剂经助熔剂给料器（X-1201A）以及助熔剂进料输送机（L-1202A）与原料煤一起送入磨机。

石灰石的加入量需要根据煤灰的成分加以调整，以便控制煤的灰熔点低于1300℃.料浆PH值调节单元:以氢氧化钠水溶液作为PH值调节剂。

气化工艺流程气化工艺是一种将固体或液体燃料转化为可燃气体的过程。

气化工艺流程通常包括原料预处理、气化反应、气体净化和气体利用等环节。

下面将详细介绍气化工艺的流程及其各个环节的作用。

首先，原料预处理是气化工艺的第一步。

在这一环节中，固体或液体燃料需要经过破碎、干燥等处理，以便于后续的气化反应。

同时，还需要对原料进行筛分和除杂，以保证气化反应的顺利进行。

原料预处理的主要目的是提高原料的气化效率，减少气化过程中的能耗和设备磨损。

接下来是气化反应。

在气化反应中，原料经过高温和缺氧条件下，与气化剂（通常是空气、氧气或蒸汽）发生气化反应，生成可燃气体和残渣。

气化反应的关键是控制气化温度和气化剂的流速，以确保气化反应能够高效进行，并且生成的气体具有较高的热值和较低的残渣含量。

随后是气体净化。

在气化反应中生成的可燃气体中通常含有一定量的灰尘、焦油和其他杂质，需要经过净化处理才能用于燃烧或其他利用途径。

气体净化通常包括除尘、脱硫、脱氮等工艺，以去除气体中的固体颗粒和有害物质，提高气体的清洁度和热值。

最后是气体利用。

经过净化处理的可燃气体可以用于锅炉、热风炉、燃气轮机等设备的燃烧，也可以用于化工生产中的合成气、合成油等工艺。

此外，可燃气体还可以通过液化或压缩处理后用作燃料气，或者作为化工原料进行进一步加工利用。

总的来说，气化工艺流程包括原料预处理、气化反应、气体净化和气体利用四个环节。

每个环节都起着至关重要的作用，对气化工艺的能效、环保性和经济性都有着重要影响。

因此，在实际的气化工艺设计和运行中，需要充分考虑各个环节的技术特点和工艺参数，以实现气化工艺的高效、安全、稳定运行。

同时，还需要不断进行技术创新和设备改进，以满足不同原料和不同气化要求的应用需求。

气化工艺的发展将有助于提高能源资源的利用效率，减少环境污染，推动清洁能源的发展和利用。

气化工艺操作规程及说明气化工艺是一种利用化学反应将固体或液体物质通过高温、高压气化成气体的工艺。

气化技术已广泛应用于煤炭、石油、木材等固体和液体能源的转化和利用,提供了节能、环保、多元化和高效能源的途径。

气化工艺操作规程及说明是保证气化工艺系统运行安全和稳定的关键环节，本文将对气化工艺操作规程及说明进行介绍。

一、气化工艺的操作规程1.操作前准备工作(1)对设备、管线进行检查，确保无松动现象，无渗漏现象。

(2)检查气化剂、反应剂、催化剂的质量和数量，防止缺料或质量不合格影响反应效果。

(3)对操作人员进行培训，提高对气化工艺的了解和操作技能，增强安全意识。

(4)搭建气化系统，按操作顺序依次接通管路和设备。

2.气化工艺的启动操作(1)将气化剂加入气化反应器中。

(2)加热反应器，启动气化反应。

(3)将产生的气体经过处理后，向应用系统输送。

(4)监控气化过程的温度、压力、流量情况，并根据实际情况对参数进行调整。

3.气化工艺的运行操作(1)根据生产需要，加入反应剂、催化剂等化学物质。

(2)监控反应过程的物料流动、温度、压力等参数，及时采取措施处理异常情况。

(3)对气化过程中产生的废气进行净化处理，防止对环境造成污染。

(4)检查设备和管道是否存在异常情况，及时排除故障，保证系统的正常运行。

4.气化工艺的停止操作(1)停止气化反应器的加热和加料操作。

(2)关闭所有的气体管道和阀门，停止气化工艺的输送。

(3)冷却到所需温度后，对反应器进行清洗、检查和修理，保证系统的正常运行。

5.安全规程(1)操作人员必须经过专业培训，掌握操作技能和安全规程要求。

(2)严格执行操作规程，不得擅自更改操作程序和参数。

(3)气体管道和阀门必须按要求密封，防止气体泄漏。

(4)每天检查设备、管道、阀门，及时发现和处理设备故障。

(5)操作过程中必须穿戴防护装备，确保安全。

二、气化工艺的说明1.气化工艺的反应原理气化工艺是一种通过化学反应将固体或液体物质气化成气体的工艺。

气化工艺操作规程及说明气化工艺是将固体或液体燃料转化为可燃气体的过程。

该过程涉及多个操作步骤，包括料气化、产气、净化以及气体利用等。

为了确保工艺的安全和有效运行，制定气化工艺操作规程是非常重要的。

本文将详细介绍气化工艺操作规程及说明。

一、操作规程1.操作前准备：在进行气化工艺操作之前，必须对设备和仪器进行检查和保养，确保其运行正常。

同时清理工作区域，确保通风和消防安全。

2.严格执行工艺参数：在操作过程中，必须严格按照工艺参数进行操作。

这包括气化温度、气化压力、氧气供应、进料速率等。

任何参数的改变都必须经过相关操作员的批准。

3.确保物料供应：在操作过程中，必须确保物料的供应充足和稳定。

及时调整进料速率和供气压力，以保持工艺的正常运行。

4.定期维护设备：定期对气化设备进行维护和保养，包括润滑、更换损坏零件等。

同时，定期检查设备的运行情况，确保设备正常运行。

5.废气处理：在气化过程中产生的废气必须得到处理，以减少环境污染。

常见的废气处理方式包括净化装置、吸附装置等。

二、操作说明1.气化温度控制：气化温度是影响气化过程的重要参数。

在操作过程中，应根据物料的性质和工艺要求，将气化温度控制在适宜的范围内，以确保化学反应的进行。

2.气化压力控制：气化压力是保证气化过程的稳定和安全的关键。

在操作过程中，要根据气化设备的承压能力，合理设定气化压力，同时需监测压力变化，避免压力突然升高导致设备破裂。

3.氧气供应控制：气化过程中，氧气供应是燃料气化的必要条件。

合理控制氧气供应速率，以保证气化反应的进行。

同时，应对氧气供应设备进行检查，确保其正常运行。

4.进料速率控制：进料速率的控制直接影响到气化反应的效果。

在操作过程中，要根据气化设备的处理能力和气化温度的变化，合理调整进料速率，以保持工艺的正常运行。

5.废气处理控制：废气处理是保护环境的重要环节。

在操作过程中，应及时处理产生的废气，并监测废气处理设备的运行情况，确保其正常运行。

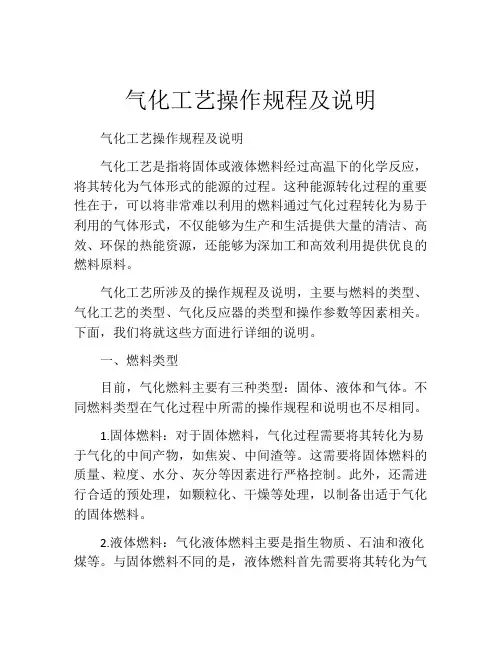

气化工艺操作规程及说明气化工艺操作规程及说明气化工艺是指将固体或液体燃料经过高温下的化学反应，将其转化为气体形式的能源的过程。

这种能源转化过程的重要性在于，可以将非常难以利用的燃料通过气化过程转化为易于利用的气体形式，不仅能够为生产和生活提供大量的清洁、高效、环保的热能资源，还能够为深加工和高效利用提供优良的燃料原料。

气化工艺所涉及的操作规程及说明，主要与燃料的类型、气化工艺的类型、气化反应器的类型和操作参数等因素相关。

下面，我们将就这些方面进行详细的说明。

一、燃料类型目前，气化燃料主要有三种类型：固体、液体和气体。

不同燃料类型在气化过程中所需的操作规程和说明也不尽相同。

1.固体燃料：对于固体燃料，气化过程需要将其转化为易于气化的中间产物，如焦炭、中间渣等。

这需要将固体燃料的质量、粒度、水分、灰分等因素进行严格控制。

此外，还需进行合适的预处理，如颗粒化、干燥等处理，以制备出适于气化的固体燃料。

2.液体燃料：气化液体燃料主要是指生物质、石油和液化煤等。

与固体燃料不同的是，液体燃料首先需要将其转化为气体、蒸汽或细颗粒物质，然后才可以进行气化反应。

气化液体燃料需要注意温度、压力、气化剂和氧化剂的类型以及气化剂和氧化剂的流量等参数，需要进行系统性调节和掌握。

3.气体燃料：气体燃料指的是天然气、合成气等。

对于气体燃料，由于其已经处于气态，因此气化过程相对固体和液体燃料来说更为简洁，主要需要掌握气化反应器的参数以及气体的流量和压力等因素。

二、气化工艺类型气化工艺类型包括固定床气化、流化床气化、上升管气化、旋流床气化、压力气化、二次气化等几个类型，这些类型之间的操作规程和说明也有所不同。

1.固定床气化：固定床气化是最简单的气化工艺之一，只需要将燃料直接投入气化反应器的固定床中，加热后自然气化。

操作规程和说明也比较简单，主要需要控制气化反应器中的温度、压力与气化剂的流量。

2.流化床气化：流化床气化则是在固定床气化的基础上，添加压缩空气或氧气，使燃料在气化反应器中以流化床的形式进行气化。

气化工艺流程简介从煤运系统来的原煤（粒度<10mm）进入煤仓（V1101），经过煤称重进料机（W1101）精确计量后，与来自滤液槽澄清的滤液及部分原水及添加剂进入磨煤机（M1101）。

煤和水在添加剂的作用下，磨成一定浓度、粘度、有一定粒度分布的可泵送的水煤浆。

水煤浆经过滚筒筛（S－1101）。

除去大颗粒后，自流入磨煤机出口槽(V1102)，经磨煤机出料槽泵(P1101)加压、煤浆振动筛（S1201）筛分后，贮存在煤浆槽（V1201）内备用。

煤浆槽内的煤浆分别经两台煤浆给料泵（P1201）加压后送至气化炉的四个工艺烧嘴。

由空分系统来的高压氧气先分四路，再各分为两路，分别送入气化炉（R1301）,在气化炉燃烧室内进行部分氧化反应，生成的粗合成气、熔渣及未完全反应的碳通过燃烧室下部的渣口与洗涤冷却水沿洗涤冷却管并流向下，进入气化炉洗涤冷却室，粗合成气被冷却后在洗涤冷却室的液位以下以鼓泡的形式进行洗涤和进一步冷却，由洗涤冷却室上部空间出气化炉。

出气化炉的粗合成气经过混合器（X1403）润湿及旋风分离器（V1408）分离大部分润湿的细灰后送水洗塔（T1401）进一步洗涤除尘，将合成气含尘量降至<1mg/Nm3后送净化系统。

熔渣在洗涤冷却室的水浴中通过静态破渣器破碎后被锁斗循环水夹带进入锁斗（V1307）定期排入渣池。

未完全反应的碳颗粒悬浮在黑水中，随黑水到渣水处理工序作进一步处理。

水洗塔中部含固量较低的洗涤黑水经黑水循环泵（P1401）加压后分两路，一路经黑水过滤器（V1309）过滤后送入气化炉激冷环，另一路送入混合器分别作为洗涤、润湿水。

从气化炉、旋风分离器、水洗塔出来的三股洗涤黑水经液位、流量串级调节控制并减压后送入蒸发热水塔（T1402）蒸发室。

减压后的黑水在蒸发热水塔蒸发室内发生闪蒸，水蒸汽及部分溶解在黑水中的酸性气CO2、H2S等被迅速闪蒸出来。

通过上升管进入蒸发塔上部热水室，与低压灰水泵来的灰水直接接触，低压灰水被加热。
