气化炉工艺流程
1. 原料准备
•收集和预处理生物质原料（例如，木材、农作物残渣、垃圾），以去除杂质和调整水分含量。
2. 气化
•在气化反应器（通常为固定床或流化床）中，将预处理后的原料与控制量的空气进行反应，在高温（800-1000°C）和缺氧条件下进行热解和氧化。
•反应产生合成气，主要成分为一氧化碳（CO）、氢气（H2）、二氧化碳（CO2）和甲烷（CH4）。
3. 气体净化
•合成气中含有杂质（例如，灰分、焦油）、酸性气体和水分。
•使用各种净化技术（例如，旋风分离器、洗涤器、氧化剂、活性炭吸附器）去除杂质，提高合成气质量。
4. 热利用
•气化过程中产生的热量可以用于发电、供暖或其他工业用途。
•热量可以通过热交换器或蒸汽发生器回收。
5. 灰分处理
•气化过程中产生的灰分需要妥善处理和处置。
•灰分可以用于建筑材料、农业或其他用途。
6. 废水处理
•气化过程中产生的少量废水需要进行处理，以满足环境排放标准。
•废水处理可能涉及沉淀、过滤和生物处理。
7. 过程控制和监测
•气化炉的运行需要仔细控制和监测，以确保最佳性能、效率和环境合规性。
•关键参数（例如，温度、氧气流量、合成气成分）由传感器和控制器持续监测。
固定床气化的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!固定床气化流程及其应用固定床气化是一种广泛应用于煤、木材等生物质能源转化为燃气的技术。
常压固定床煤气化工艺设计摘要本设计以常压固定床煤气化的设计过程为内容，包括对工艺流程的确定和说明、生产条件的确定和说明以及附属设备的选型等内容。
进而深入了一层了解煤气化工艺，并得到化工工程设计的初步训练。
本文从一定的层面上对常压固定床煤气化发生炉内部的传热、传质过程进行了简要综述。
关键词：常压固定床，煤气化发生炉，床层，炉壁，传热一、煤气化原理（一）煤气化的基本过程煤的气化过程是一个有热效应的化学反应过程，反应物是煤和气化剂。
气化剂一般为空气、氧气、水蒸气或氢气。
煤和气化剂按照一定的比例，在一定温度和压力条件下发生化学反应，煤中的可燃成分转化为气体燃料，即产品煤气，灰分则以灰渣的形式出。
煤的气化分为完全气化和不完全气化，不完全气化即通常说的煤的干馏，其产品包括煤气、焦油和半焦；完全气化的产品是煤气或水煤气，本章所讲的煤的气化技术只讨论煤的完全气化技术【1】。
下图所示为典型的煤气化工艺流程。
图1 煤的气化过程图2 典型的煤气化工艺流程从包含的物理化学过程来看，煤的气化过程包括以下几个阶段：干燥脱水，热解，挥发分和残余固定碳的气化反应。
煤的干燥脱水过程去除了原煤中所含的全部水分，在温度达到350℃以上时，开始发生煤颗粒的热解反应，析出气体中间产物和焦油，统称为挥发分。
剩余的是固体焦炭或半焦，煤的热解过程可以用下面的总体表达式表示：−−−→热解煤CH 4+其他气态烃+焦油+CO+CO 2+H 2+H 2O+焦炭或半焦（S ） 式中，除了焦炭或半焦为固体产物，其余全部是气态产物，除此之外，还有少量含有机氮、硫等元素的气态中间产物。
（二）固定床反应器固定床反应器又称填充床反应器，装填有固体催化剂或固体反应物用以实现多相反应过程的一种反应器。
固体物通常呈颗粒状，粒径2～15mm 左右，堆积成一定高度（或厚度）的床层。
床层静止不动，流体通过床层进行反应。
它与流化床反应器及移动床反应器的区别在于固体颗粒处于静止状态。

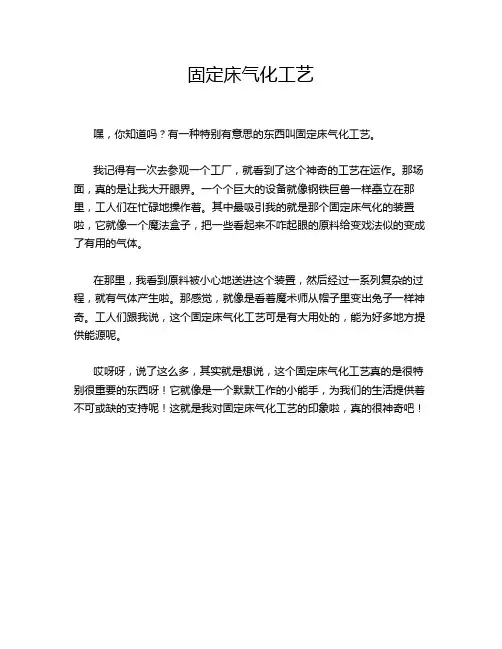

固定床气化工艺
嘿，你知道吗？有一种特别有意思的东西叫固定床气化工艺。
我记得有一次去参观一个工厂，就看到了这个神奇的工艺在运作。
那场面，真的是让我大开眼界。
一个个巨大的设备就像钢铁巨兽一样矗立在那里，工人们在忙碌地操作着。
其中最吸引我的就是那个固定床气化的装置啦，它就像一个魔法盒子，把一些看起来不咋起眼的原料给变戏法似的变成了有用的气体。
在那里，我看到原料被小心地送进这个装置，然后经过一系列复杂的过程，就有气体产生啦。
那感觉，就像是看着魔术师从帽子里变出兔子一样神奇。
工人们跟我说，这个固定床气化工艺可是有大用处的，能为好多地方提供能源呢。
哎呀呀，说了这么多，其实就是想说，这个固定床气化工艺真的是很特别很重要的东西呀！它就像是一个默默工作的小能手，为我们的生活提供着不可或缺的支持呢！这就是我对固定床气化工艺的印象啦，真的很神奇吧！。
固定床气化合成气组成一、引言随着我国经济的快速发展，能源需求日益增长，煤炭作为一种重要的能源资源，在保障国家能源安全方面具有不可替代的作用。
然而，传统的煤炭利用方式存在污染环境、能源利用率低等问题。
为了提高煤炭利用效率，减少环境污染，研究新型煤气化技术成为当前能源领域的重要课题。
固定床气化合成气组成技术作为一种清洁、高效的煤炭利用方式，得到了广泛关注。
本文将对固定床气化合成气组成技术进行详细阐述，以期为我国煤炭清洁利用提供参考。
二、固定床气化合成气组成技术原理固定床气化合成气组成技术是一种以煤炭为原料，通过气化反应将煤炭转化为合成气（一氧化碳和氢气）的高效利用方式。
在固定床气化过程中，煤炭与氧气进行反应，生成合成气、二氧化碳和水。
反应产物经过冷却、分离和净化处理，得到高纯度的合成气。
固定床气化合成气组成技术具有气化效率高、投资成本低、操作简便等优点。
三、固定床气化合成气组成技术优势1.高效利用煤炭资源：固定床气化合成气组成技术可以将煤炭转化为高价值的合成气，提高煤炭利用率，降低能源消耗。
2.环保性能优越：固定床气化过程可以有效减少煤炭直接燃烧产生的污染物排放，降低对环境的影响。
3.灵活调整合成气组成：通过调整气化条件，如氧气与煤炭的摩尔比、气化温度等，可以实现对合成气组成的灵活调整，满足不同应用场景的需求。
4.设备投资低、运行成本低：固定床气化合成气组成设备结构简单，投资成本较低；同时，操作简便，运行成本较低，有利于企业降低生产成本。
四、固定床气化合成气组成技术应用前景1.合成气作为清洁能源：高纯度的合成气可以作为清洁能源应用于发电、供暖等领域，替代传统的煤炭、天然气等能源，降低碳排放。
2.合成气用于化工生产：合成气作为一种重要的化工原料，可用于生产甲醇、合成氨、烯烃等化学品，满足我国化工产业需求。
3.合成气制氢燃料电池：固定床气化合成气组成技术生产的氢气具有高纯度、低杂质的特点，可用于氢燃料电池等新能源领域，推动我国能源结构转型。
生物质固定床气化制炭概述说明以及解释1. 引言1.1 概述生物质固定床气化制炭是一种通过将生物质原料在高温无氧条件下进行气化反应，生成可燃性气体和固体炭的技术。
随着能源需求的增加和环境问题的日益突出，生物质固定床气化制炭作为一种清洁、可持续发展的能源转化方式受到了广泛关注。
本文旨在对生物质固定床气化制炭技术进行概述，并探讨其优势、关键技术要点以及产物与副产品的分析和利用方向。
通过深入了解该技术，可以为相关领域的科学家、工程师和决策者提供参考和指导，促进生物质能源的有效开发利用。
1.2 文章结构本文将按以下结构展开论述：引言部分概述了本文内容，并明确撰写目的；接下来，在第二节中我们将介绍生物质固定床气化制炭的概念和基本原理，包括其制炭过程及相关应用与优势；第三节将重点探讨生物质固定床气化制炭的关键技术要点，包括原料准备与预处理、固定床气化反应器设计与操作控制以及制炭过程中温度和碳转化率的控制方法；第四节将对生物质固定床气化制炭的产物和副产品进行分析，并探讨其利用方向和前景；最后，在结论部分，我们将总结归纳并评价生物质固定床气化制炭技术，并展望其未来发展方向和挑战。
1.3 目的本文旨在提供一个全面而清晰的概述，介绍生物质固定床气化制炭技术的基本原理、关键技术要点以及产物与副产品的分析和利用方向。
通过对该技术的深入了解，可以为相关领域的科学家、工程师和决策者提供参考和指导，推动生物质能源的可持续发展。
2. 生物质固定床气化制炭概述2.1 生物质固定床气化介绍生物质固定床气化制炭是一种利用生物质作为原料，在高温和缺氧条件下进行的一种能量转换技术。
它通过将生物质物料加入到有限空间内的反应器中，经过热解和裂解反应，将生物质转化为可燃性气体、液体产物和固体副产品。
2.2 制炭过程及原理生物质固定床气化制炭主要包括两个关键步骤：气化和制炭。
在气化阶段，通过控制供气速度和反应温度等参数，使得生物质在缺氧的环境下发生干馏、裂解和部分燃烧等反应，生成可燃性气体（如CO、H2、CH4）、焦油和残渣。
气化工艺操作规程及说明气化工艺操作规程及说明气化工艺是指将固体或液体燃料经过高温下的化学反应，将其转化为气体形式的能源的过程。
这种能源转化过程的重要性在于，可以将非常难以利用的燃料通过气化过程转化为易于利用的气体形式，不仅能够为生产和生活提供大量的清洁、高效、环保的热能资源，还能够为深加工和高效利用提供优良的燃料原料。
气化工艺所涉及的操作规程及说明，主要与燃料的类型、气化工艺的类型、气化反应器的类型和操作参数等因素相关。
下面，我们将就这些方面进行详细的说明。
一、燃料类型目前，气化燃料主要有三种类型：固体、液体和气体。
不同燃料类型在气化过程中所需的操作规程和说明也不尽相同。
1.固体燃料：对于固体燃料，气化过程需要将其转化为易于气化的中间产物，如焦炭、中间渣等。
这需要将固体燃料的质量、粒度、水分、灰分等因素进行严格控制。
此外，还需进行合适的预处理，如颗粒化、干燥等处理，以制备出适于气化的固体燃料。
2.液体燃料：气化液体燃料主要是指生物质、石油和液化煤等。
与固体燃料不同的是，液体燃料首先需要将其转化为气体、蒸汽或细颗粒物质，然后才可以进行气化反应。
气化液体燃料需要注意温度、压力、气化剂和氧化剂的类型以及气化剂和氧化剂的流量等参数，需要进行系统性调节和掌握。
3.气体燃料：气体燃料指的是天然气、合成气等。
对于气体燃料，由于其已经处于气态，因此气化过程相对固体和液体燃料来说更为简洁，主要需要掌握气化反应器的参数以及气体的流量和压力等因素。
二、气化工艺类型气化工艺类型包括固定床气化、流化床气化、上升管气化、旋流床气化、压力气化、二次气化等几个类型，这些类型之间的操作规程和说明也有所不同。
1.固定床气化：固定床气化是最简单的气化工艺之一，只需要将燃料直接投入气化反应器的固定床中，加热后自然气化。
操作规程和说明也比较简单，主要需要控制气化反应器中的温度、压力与气化剂的流量。
2.流化床气化：流化床气化则是在固定床气化的基础上，添加压缩空气或氧气，使燃料在气化反应器中以流化床的形式进行气化。
