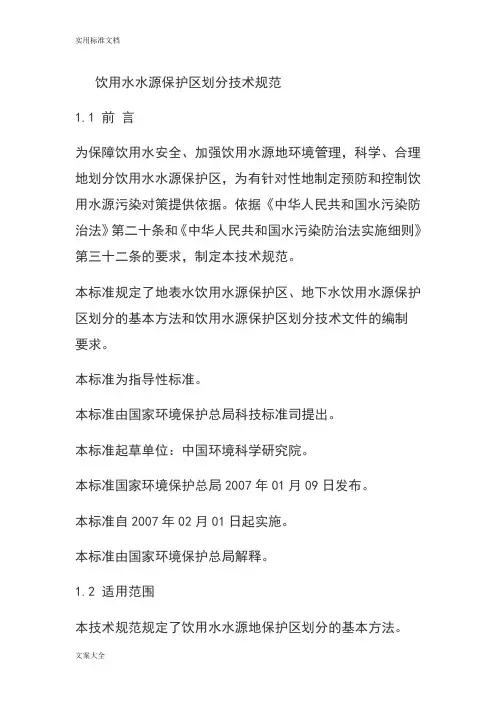

饮用水水源保护区划分技术规范1.1 前言为保障饮用水安全、加强饮用水源地环境管理，科学、合理地划分饮用水水源保护区，为有针对性地制定预防和控制饮用水源污染对策提供依据。

依据《中华人民共和国水污染防治法》第二十条和《中华人民共和国水污染防治法实施细则》第三十二条的要求，制定本技术规范。

本标准规定了地表水饮用水源保护区、地下水饮用水源保护区划分的基本方法和饮用水源保护区划分技术文件的编制要求。

本标准为指导性标准。

本标准由国家环境保护总局科技标准司提出。

本标准起草单位：中国环境科学研究院。

本标准国家环境保护总局2007年01月09日发布。

本标准自2007年02月01日起实施。

本标准由国家环境保护总局解释。

1.2 适用范围本技术规范规定了饮用水水源地保护区划分的基本方法。

本技术规范适用于集中式（包括备用和规划的水源地）地表水、地下水饮用水水源保护区的划分。

农村及分散式饮用水水源保护区的划分可参照本技术规范执行。

1.3 规范性引用文件本技术规范内容引用了下列文件中的条款。

凡是不注日期的引用文件，其有效版本适用于本技术规范。

GB3838-2002 地表水环境质量标准GB5749-2005 生活饮用水卫生标准GB15618-1995 土壤环境质量标准GB/T14848-93 地下水质量标准1.4 术语和定义下列术语和定义适用于本技术规范。

1.4.1 饮用水水源保护区饮用水水源保护区是国家为保护水源洁净而划定的加以特殊保护、防止污染和破坏的一定区域。

饮用水水源保护区可分为地表水源保护区和地下水源保护区。

按照不同的水质标准和防护要求，饮用水水源保护区可分为一级保护区和二级保护区。

1.4.2 潮汐河段潮汐是海水受月球吸引力作用，出现周期性的涨落现象，并产生涨潮流和落潮流。

涨潮时潮水溯流而上，使河水水位升高，并出现溯河流；落潮时则使河水水位回落，并出现顺河流，通常把河流中受潮汐影响明显的河段称为潮汐河段。

1.4.3 孔隙水孔隙水是存在于土层或岩层孔隙中的地下水。

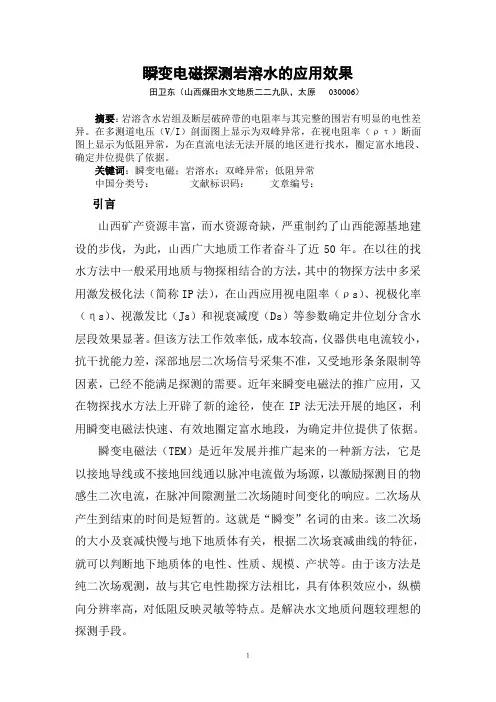

瞬变电磁探测岩溶水的应用效果田卫东（山西煤田水文地质二二九队，太原030006）摘要：岩溶含水岩组及断层破碎带的电阻率与其完整的围岩有明显的电性差异。

在多测道电压（V/I）剖面图上显示为双峰异常，在视电阻率（ρτ）断面图上显示为低阻异常，为在直流电法无法开展的地区进行找水，圈定富水地段、确定井位提供了依据。

关键词：瞬变电磁；岩溶水；双峰异常；低阻异常中国分类号：文献标识码：文章编号：引言山西矿产资源丰富，而水资源奇缺，严重制约了山西能源基地建设的步伐，为此，山西广大地质工作者奋斗了近50年。

在以往的找水方法中一般采用地质与物探相结合的方法，其中的物探方法中多采用激发极化法（简称IP法），在山西应用视电阻率（ρs）、视极化率（ηs）、视激发比（Js）和视衰减度（Ds）等参数确定井位划分含水层段效果显著。

但该方法工作效率低，成本较高，仪器供电电流较小，抗干扰能力差，深部地层二次场信号采集不准，又受地形条条限制等因素，已经不能满足探测的需要。

近年来瞬变电磁法的推广应用，又在物探找水方法上开辟了新的途径，使在IP法无法开展的地区，利用瞬变电磁法快速、有效地圈定富水地段，为确定井位提供了依据。

瞬变电磁法（TEM）是近年发展并推广起来的一种新方法，它是以接地导线或不接地回线通以脉冲电流做为场源，以激励探测目的物感生二次电流，在脉冲间隙测量二次场随时间变化的响应。

二次场从产生到结束的时间是短暂的。

这就是“瞬变”名词的由来。

该二次场的大小及衰减快慢与地下地质体有关，根据二次场衰减曲线的特征，就可以判断地下地质体的电性、性质、规模、产状等。

由于该方法是纯二次场观测，故与其它电性勘探方法相比，具有体积效应小，纵横向分辨率高，对低阻反映灵敏等特点。

是解决水文地质问题较理想的探测手段。

山西五麟集团吕粱焦化股份有限公司拟在汾阳市三泉镇一带建设年产100万吨焦炭，2×0.6发电机组及化工产品的项目，年需水量530万吨。

非稳定流。稳定流为运动参数如流速、流向和水位等不随时间变化的地下水流动。反之，非
稳定流。绝对意义上的稳定流并不存在，常把变化微小的渗流按稳定流进行分析。地下水渗
流按运动形态可分为层流和紊流。层流指在渗流的过程中水的质点的运动是有秩序、互不混
杂的。反之，称为紊流。层流服从达西定律，紊流服从 Chezy 公式，内容详见本手册 3.3 节。
流砂是指土体中松散颗粒被地下水饱和后，由于水头差的存在动水压力即会使这些松散
颗粒产生悬浮流动的现象，如图 8-1 所示。克服流砂常采取如下措施：进行人工降水，使地
下水水位降至可能产生流砂的地层以下；设置止水帷幕如板桩或冻结法用来阻止或延长地下
水的渗径等[6][7]。
初始坡面
流砂后坡面
流砂堆积物
图 8-1 流砂破坏示意图
基坑工程中为避免流砂、管涌，保证工程安全，必须对地下水采取有效的措施。控制地
下水的措施可以从两方面进行，分为堵水措施和降排水措施，详见表 8-8。出于经济和安全 的目的，常把堵水措施与降排水措施结合使用。
基坑工程中的治水措施
表 8-8
分类
说明
钢板桩
其有效程度取决于土的渗透性、板桩的锁合效果和渗径的长度等因素
按埋藏条件分类
埋藏条件
特征
岩溶裂隙潜水 裸露型
赋存于弱岩溶化的薄层灰岩和白云岩的各种裂隙中的水，埋 动态变化复杂， 藏浅，水量丰富而集中，富水程度不均，与地表水联系密切 分布不均一，多
岩溶区 地下暗河水
地下水
由强烈差异溶蚀作用导致岩溶发育的山区中形成地下管道， 见岩溶潜水，其 地下水构成暗河（带），有一定的汇水面积和主要地下河道 矿化度低
埋藏深，地下水矿化度高
往比水平向的大几倍

①侵蚀泉 是河谷切割到含水层时形成的，含水层 若为潜水（出露）则形成侵蚀下降泉；若为承压水 时则形成侵蚀上升泉。 ②接触泉 透水性不同的岩层接触，地下水流受阻， 沿接触面出露，称为接触泉。 ③断层泉 是承压水沿导水断层上升，在地面标高 低于承压水位处，涌出地表形成的。这类泉常沿断 层呈线状分布。
⑶根据泉水温度分类 冷泉 泉水温度大致相当或低于当地年平均气温 的叫冷泉，这种泉大多由潜水补给。 温泉 泉水温度高于当地年平均气温的叫温泉。 温泉起源有二：一受地下岩浆的影响，二为地下 深处地热的影响。
①孔隙水（孔隙水：疏松岩石孔隙中的水。孔隙 水是储存于第四系松散沉积物及第三系少数胶结不良的
沉积物的孔隙中的地下水。沉积物形成时期的沉积环境
对于沉积物的特征影响很大，使其空间几何形态、物质 成分、粒度以及分选程度等均具有不同的特点。）
•
②裂隙水：（风化裂隙水、成岩裂隙水及构造裂隙水）埋
藏在基岩裂隙中的地下水叫做裂隙水。它主要分布 在山区和第四系松散覆盖层下的基岩中，裂隙的性 质和发育程度决定了裂隙水的存在和富水性。根据 裂隙的成因可将裂隙水分为风化裂隙水、成岩裂隙
1－承压水位; 2－潜水位; 3－隔水层; 4－含水层;
A-承压水井;B-自流水井;C-潜水井
① 包气带水－上层滞水
包气带水 在包气带内局部隔水层上积聚的具有自由水面的
重力水ቤተ መጻሕፍቲ ባይዱ包气带水。
包气带 是指潜水位以上未被水饱和的岩土层。 包气带水的特征是：受气温控制季节性变化明显，雨 季水量多，旱季水量少，甚至干涸。
山东济南趵突泉
敦煌月芽泉
⑶构造裂隙水
构造裂隙是由于岩石受构造运动应力作用 所形成的，而赋存于其中的地下水就称为构造 裂隙水。一般按裂隙分布的产状，分为层状裂 隙水和脉状裂隙水两类。层状裂隙水埋藏于沉 积岩、变质岩的节理及片理等裂隙中。由于这 类裂隙常发育均匀，能形成相互连通的含水层， 具有统一的水面，可视为潜水含水层。当其上 部被新的沉积层所覆盖时，就可以形成层状裂 隙承压水。
