一、初中物理杠杆平衡条件的应用问题 1．如图，轻质杠杆可绕O点转动（不计摩擦）．A处挂着一重为80N、底面积为500cm2

的物体G．在B点施加一个垂直于杆的动力F使杠杆水平平衡，且物体G对地面的压强为1000Pa，OB=3OA．则B点的拉力F的大小为

A．50N B．30N C．10N D．90N 【答案】C 【解析】 【分析】 【详解】 地面对物体G的支持力 21000Pa0.05m50NFFps

压支

物体G对杠杆的拉力

A80N50N30NFGF支

已知 OB=3OA，

由杠杆平衡的条件AFFOBOA可得：

A1=30N=10N 3FOAFOB．

故选C．

2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F1、F2始终沿竖直方向；图甲中 BO=2AO，图乙中动滑轮重为 50N，重物上升速度 为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( ) A．甲方式 F1由 150N 逐渐变大 B．乙方式 F2的功率为 3W C．甲乙两种方式都省一半的力 D．乙方式中滑轮组的机械效率约为 88.9% 【答案】D 【解析】 【详解】 A．由图知道，重力即阻力的方向是竖直向下的，动力F1 的方向也是竖直向下的，在提升

重物的过程中，动力臂和阻力臂的比值是：

12

21LOB

LOA

所以，动力F1 的大小始终不变，故A错误； BC．由于在甲图中， OB=2OA，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所

以，由杠杆平衡条件知道，动力为阻力的一半，即

111400N200N22FG

由图乙知道，承担物重是绳子的段数是n=3，不计绳重和摩擦，则 

2

11

500N+50N150N22FGG动，

即乙中不是省力一半；所以，绳子的自由端的速度是： v绳 =0.02m/s×3=0.06m/s，

故乙方式F2 的功率是： P=F2 v绳 =150N×0.06m/s=9W，

故BC错误； D．不计绳重和摩擦，乙方式中滑轮组的机械效率是：

400N100%=100%=100%88.9%400N50NWGhWGhGh有用

总轮 故D正确．

3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是 A．在使用过程中可以减小阻力臂

B．在使用过程中可以减小阻力

C．在使用过程中可以减小动力臂

D．在使用过程中可以减小动力

【答案】D 【解析】 【详解】 由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

4．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是

A．去掉三个钩码

B．把钩码向左移动2小格

C．把钩码向右移动2小格

D．把弹簧秤测力计向左移动2小格

【答案】B 【解析】 【分析】 【详解】 根据杠杆平衡条件F1L1＝F2L2得， 4G×4L＝F2×8L， 解得 F2＝2G，

要使弹簧测力计的示数变为原来的12， 即F2＝G。 A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，

G×4L＝F'2×8L，

所以F'2＝12G，不符合题意； B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，

4G×2L＝F'2×8L，

所以F'2＝G，故B符合题意； C．把钩码向右移动2小格，根据杠杆平衡条件F1L1＝F2L2得，

4G×6L＝F'2×8L，

所以F'2＝3G，故C不符合题意； D．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，

4G×4L＝F'2×6L，

所以F'2＝83G，故D不符合题意。 故选B。

5．AC硬棒质量忽略不计，在棒的B、C两点施加力F1、F2，F2的方向沿OO'线，棒在图所

示位置处于静止状态，则（ ）

A．F12

B．F1=221

sF

s

C．F1力臂等于s1

D．F2方向沿OO'线向上

【答案】D 【解析】 【详解】 AC．由图知，F2的方向沿OO′线，其力臂最长，为s2；而F1的方向竖直向下，所以其力臂

L1是从A点到F1的垂线段，小于s1，更小于s2， 由F1L1=F2L2知，L1＜s2，所以F1一定大于

F2，故AC不符合题意；

B．由F1L1=F2L2知，

F1L1=F2s2，

即 221

1

FsFL

故B不符合题意； D．已知F1的方向是竖直向下的，为保持杠杆平衡，F2的方向应该沿OO′向上，故D符合

题意。

6．如图所示装置，杆的两端A、B离支点O的距离之比:1:2OAOB＝，A端接一重为GA

的物体，B端连一滑轮，滑轮上挂有另一重为GB的物体。现杠杆保持平衡，若不计滑轮重

力，则GA与GB之比应是（ ）

A．1∶4 B．1∶2 C．1∶1 D．2∶1 【答案】C 【解析】 【分析】 【详解】 由杠杆平衡条件可知

AGOAFOB

即 AGOAFOB

因 :1:2OAOB＝ 所以 12AFG

由图和动滑轮的特点可知 12BFG

故 1:1ABGG

故选C。

7．如图杠杆AOB用细线悬挂起来，分别在A 、B两端分别挂上质量为1m、2m的重物时，杠杆平衡，此时AO恰好处于水平位置，AOBO，不计杠杆重力，则1m、2m的关系为 A．12mm B．

12

mm

C．12mm D．无法判断

【答案】C 【解析】 【详解】

杠杆示意图如下： 根据杠杆的平衡条件：1122FLFL可知， 1122GLGL

1122mgLmgL 即1122

mLmL

因为力与相应的力臂成反比关系，从图中可以看出力臂12LL＞，所以物体的重力12GG＜，即12mm＜，故选C。

8．如图所示，体积之比为1∶2的甲、乙两个实心物块，分别挂在杠杆两端，此时杠杆恰好水平平衡，则甲、乙两个物块的密度之比为（ ）

A．1∶1 B．1∶2 C．4∶3 D．2∶1 【答案】C 【解析】 【分析】 【详解】 由图知道，甲物体挂在左边第3格处，乙物体挂在右边第2格处，由杠杆的平衡条件知道，此时12GlGl甲乙即 32mgmg甲乙

所以23mm甲乙＝，又因为V甲/V乙＝1/2，甲、乙两个物块的密度之比是

241

332mVm

V



甲

甲甲乙乙

乙 故C正确。

故选C。

9．如图所示，小明利用一根长为L的扁担挑水，他在扁担的左端挂上质量为m1的水桶，在右端挂上质量为m2的水桶，右手扶着扁担右侧。已知m1> m2 ，不计扁担自重，下列说法正确的是（ ）

A．若要右手不使力，小明的肩应靠近扁担左端

B．若要右手不使力，小明的肩应靠近扁担右端

C．小明的肩位于扁担中点时，右手需要给扁担施加向上的力

D．扁担与肩的接触面积越小，肩受到的压强越小

【答案】A 【解析】 【分析】 【详解】 AB．扁担在左端挂了m1的水桶，右端挂了m2的水桶，左端的重力大于右端的重力，根据

杠杆的平衡条件1122FLFL可知，若要扁担平衡右手不使力，人的肩膀应靠近扁担左端，故A正确，B错误；

合集下载

2020-2021中考物理——杠杆平衡条件的应用问题的综合压轴题专题复习附答案解析

2020-2021中考物理——杠杆平衡条件的应用问题的综合压轴题专题复习附答案解析

一、初中物理杠杆平衡条件的应用问题1．如图，轻质杠杆上各小格间距相等，O 为杠杆中点，甲、乙是同种金属材料制成的实心物体，甲为正方体，乙重15N ，将甲、乙用能承受最大拉力为25N 的细线分别挂于杠杆上M 、Q 两刻线处时，两细线被拉直且都沿竖直方向，M 、Q 正好在甲、乙重心正上方，杠杆在水平位置平衡，这时甲对地面的压强为4000Pa ；当甲不动，把乙移挂至R 时，甲对地面的压强为3750Pa ，下列说法中正确的是（ ）A ．将甲挂在M 下，乙挂在Q 下，此时甲对地面的压力为45NB ．将甲挂于N 正下方，乙挂于S ，放手后甲被拉离地面C ．将甲挂在N 的下方，乙挂于R ，再将乙沿水平方向切去1/3，此时甲对地面的压强仍为3750PaD ．将甲挂在M 正下方，乙挂于Q 再将甲沿竖直方向切去1/5，并将这1/5上挂在乙的下方，此时甲对地面的压强为2800Pa 【答案】C 【解析】 【分析】(1)利用杠杆平衡条件1122Fl F l =求出甲上方的绳上的拉力，再分析甲的受力情况，根据压强Fp S=列出甲在两种情况下的压强，联立解答甲的重力；(2)利用杠杆平衡条件判断是否再一次平衡，并利用平衡时的对应物理量根据Fp S=计算． 【详解】A ．设甲的重力为G ，甲的底面积为S ，杠杆上1小格为l ，则根据杠杆平衡条件可得：6215N 2F l G l l ⨯=⨯=⨯甲乙，解得5N F =甲，此时甲对地面的压强为5N 4000Pa F G p S S-===； 同理可得：6315N 3F l G l l '⨯=⨯=⨯甲乙， 解得7.5N F '=甲，此时甲对地面的压强为 7.5N 3750Pa F G p S S'-'===；两式联立解得：45N G =，此时甲对地面的压力为45N-5N=40N ，故A 错误； B ．如果将甲挂于N 正下方，乙挂于S ，设地面对甲的支持力为1F ，此时，()147G F l G l -⨯=⨯乙， ()145N 415N 7F l l -⨯=⨯解得118.75N F =，则甲对地面仍有压力，故B 错误；C ．将甲挂于N 正下方，乙挂于R ，再将乙沿水平方向切去1/3，设地面对甲的支持力为2F ，此时，()214133G F l G l ⎛⎫-⨯=-⨯ ⎪⎝⎭乙， ()2145N 4115N 33F l l ⎛⎫-⨯=-⨯⨯ ⎪⎝⎭， 解得237.5N F =，由A 中条件可知此时甲对地面的压强为3750Pa ，故C 正确； D ．将甲挂在M 正下方，乙挂于Q 再将甲沿竖直方向切去1/5，并将这1/5上挂在乙的下方，设地面对甲的支持力为3F ，且假设甲的重心仍在M 正下方，此时，3416255G F l G G l ⎛⎫⎛⎫-⨯=+⨯ ⎪ ⎪⎝⎭⎝⎭乙， 34145N 615N 45N 255F l l ⎛⎫⎛⎫⨯-⨯=+⨯⨯ ⎪⎪⎝⎭⎝⎭， 解得328N F =，由A 中条件可求出甲的底面积为245N 5N0.01m 4000PaS -==，此时甲对地面的压强为33228N 2800Pa 0.01mF p S ===， 而由于甲沿竖直方向切去1/5后，重心一定会发生水平移动，则其力臂不可能等于6l ，所以，此时甲对地面的压强也不可能等于2800Pa ，故D 错误． 【点睛】本题综合考查杠杆平衡条件的应用和固体压强计算，同时运用到方程组的思想进行解答，要求学生们一方面熟悉杠杆平衡分析，另一方面计算能力一定要扎实．2．悬挂重物G 的轻质杠杆，在力的作用下倾斜静止在如图所示的位置，若力施加在A 点，最小的力为 F A ，若力施加在B 点或C 点，最小的力分别为 F B 、F C 、且 AB=BO=OC ．下列判断正确的是（ ）（忽略O 点的位置变化）A．F A > GB．F B = GC．F C <GD．F B > F C【答案】C【解析】【详解】在阻力和阻力臂不变的情况下，动力臂越大，动力最小；若力施加在A点，当OA为动力臂时，动力最小为F a；若力施加在B点，当OB为力臂时动力最小，为F b；若力施加在C 点，当OC为力臂时，最小的力为F c，从支点作阻力的力臂为G l，如图所示：A．F a的力臂AO＞G l，根据杠杆的平衡条件可知，F a＜G，A错误。

2020-2021中考物理综合题专题复习【杠杆平衡】含答案解析

2020-2021中考物理综合题专题复习【杠杆平衡】含答案解析

一、初中物理杠杆平衡条件的应用问题1．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm ，用弹簧测力计在A 点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。

下列说法中正确的是（ ）A ．此时杠杆的动力臂为0.08mB ．此时为省力杠杆C ．当弹簧测力计向左移至竖直位置时，其示数为1ND ．图中钩码的总重力为2N【答案】D【解析】【分析】【详解】A ．当弹簧测力计在A 点斜向上拉（与水平方向成30°角）杠杆，所以动力臂11142cm 4cm=0.04m 22l OA ==⨯⨯= 故A 错误；B ．由图知，钩码对杠杆拉力为阻力，阻力臂的大小l 2=3×2cm=6cm ＞l 1杠杆为费力杠杆，故错误；CD ．由图知，弹簧测力计示数为3N ，根据杠杆的平衡条件F 1l 1=Gl 2可得1123N 4cm =2N 6cmF lG l ⨯== 竖直向上拉A 点时，力臂大小等于OA ，由杠杆平衡条有'12F OA Gl ⋅= ，所以测力计的示数212N 6cm =1.5N 2cm 4Gl F OA '⨯==⨯ 故C 错误，D 正确。

故选D 。

2．如图所示，作用在A 点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。

3．如图所示，将重150N的甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，AO OB ，甲物体的底面积杠杆在水平位置平衡，已知：乙物体所受重力为30N，:1:3为0.2m2，g取10N/kg。

2020-2021备战中考物理压轴题之杠杆平衡(备战突破提升)及答案解析

2020-2021备战中考物理压轴题之杠杆平衡(备战突破提升)及答案解析

一、初中物理杠杆平衡条件的应用问题1．如图所示，小凯用拉力F 提着重为G 的物体匀速缓慢上升h ，下列关于杠杆的有关说法正确的是（ ）A ．拉力F 所做的总功为FhB ．杠杆的机械效率是Gh /Fh ×100%C ．若把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，拉力的大小与原来相同D ．若把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，拉力所做的总功与原来相同【答案】D【解析】【分析】【详解】A ．重为G 的物体匀速缓慢上升h ，总功应为拉力F 与力的方向上的位移s 的乘积，由图可知s>h则总功W Fs Fh =>故A 项错误；B ．物体重力做的功为有用功是W Gh =有而拉力做的功大于Fh ，故B 项错误；C ．悬挂点从A 点移至B 点，阻力臂增大，根据公式1122Fl F l =，阻力不变，阻力臂增大，动力臂不变则动力增大即拉力F 变大，故C 项错误；D ．把悬挂点从A 点移至B 点，把同一物体匀速缓慢提升相同的高度，理想状态下，没有额外功，所以拉力所做的总功与原来相同，故D 项正确。

故选D 。

2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。

下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。

D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。

故选D。

3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

2020-2021备战中考物理综合题专练∶杠杆平衡附答案

2020-2021备战中考物理综合题专练∶杠杆平衡附答案

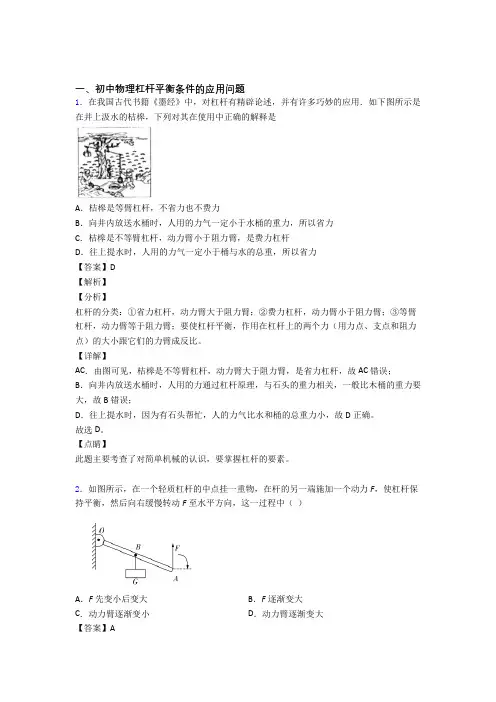

一、初中物理杠杆平衡条件的应用问题1．在我国古代书籍《墨经》中，对杠杆有精辟论述，并有许多巧妙的应用．如下图所示是在井上汲水的桔槔，下列对其在使用中正确的解释是A．桔槔是等臂杠杆，不省力也不费力B．向井内放送水桶时，人用的力气一定小于水桶的重力，所以省力C．桔槔是不等臂杠杆，动力臂小于阻力臂，是费力杠杆D．往上提水时，人用的力气一定小于桶与水的总重，所以省力【答案】D【解析】【分析】杠杆的分类：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂；要使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比。

【详解】AC．由图可见，桔槔是不等臂杠杆，动力臂大于阻力臂，是省力杠杆，故AC错误；B．向井内放送水桶时，人用的力通过杠杆原理，与石头的重力相关，一般比木桶的重力要大，故B错误；D．往上提水时，因为有石头帮忙，人的力气比水和桶的总重力小，故D正确。

故选D。

【点睛】此题主要考查了对简单机械的认识，要掌握杠杆的要素。

2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。

【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。

故选A。

【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F与杠杆垂直时，动力臂最大，动力F最小。
