中考杠杆及杠杆动态平衡问题复习(教师,含答案)

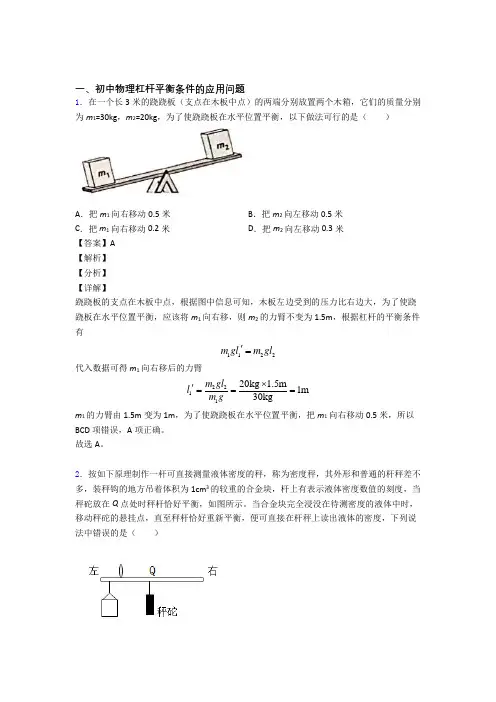

一、初中物理杠杆平衡条件的应用问题1．在一个长3米的跷跷板（支点在木板中点）的两端分别放置两个木箱，它们的质量分别为m 1=30kg ，m 2=20kg ，为了使跷跷板在水平位置平衡，以下做法可行的是（ ）A ．把m 1向右移动0.5米B ．把m 2向左移动0.5米C ．把m 1向右移动0.2米D ．把m 2向左移动0.3米【答案】A【解析】【分析】【详解】 跷跷板的支点在木板中点，根据图中信息可知，木板左边受到的压力比右边大，为了使跷跷板在水平位置平衡，应该将m 1向右移，则m 2的力臂不变为1.5m ，根据杠杆的平衡条件有1122m gl m gl '=代入数据可得m 1向右移后的力臂 221120kg 1.5m 1m 30kgm gl l m g ⨯'=== m 1的力臂由1.5m 变为1m ，为了使跷跷板在水平位置平衡，把m 1向右移动0.5米，所以BCD 项错误，A 项正确。

故选A 。

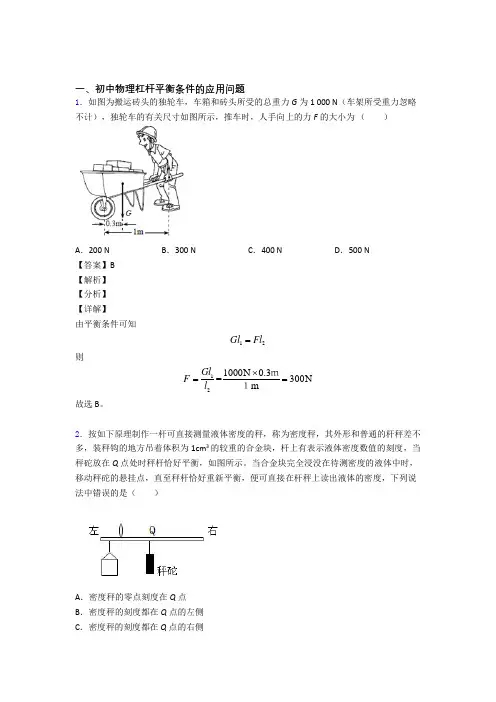

2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm 3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q 点处时秤杆恰好平衡，如图所示。

当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（ ）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。

故B正确，不符合题意，C错误，符合题意；D．秤砣的质量不变，由Q向左移动时，它的力臂变短，则左边合金块拉秤杆的力减小，说明合金块受到的浮力增大，而合金块排开液体的体积不变，说明液体的密度变大，所以刻度应逐渐变大，即秤杆上较大的刻度在较小的刻度的左边；故D正确，不符合题意。

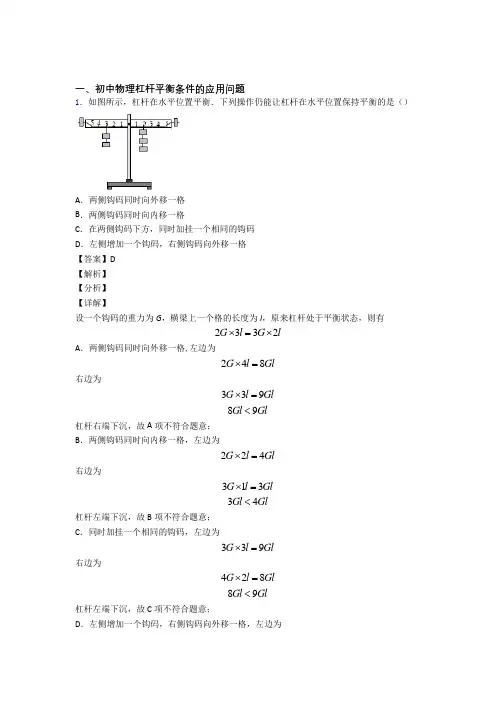

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置平衡．下列操作仍能让杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．两侧钩码同时向内移一格C．在两侧钩码下方，同时加挂一个相同的钩码D．左侧增加一个钩码，右侧钩码向外移一格【答案】D【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为l，原来杠杆处于平衡状态，则有2332⨯=⨯G l G lA．两侧钩码同时向外移一格,左边为⨯=G l Gl248右边为⨯=339G l GlGl Gl<89杠杆右端下沉，故A项不符合题意；B．两侧钩码同时向内移一格，左边为⨯=G l Gl224右边为313⨯=G l Gl<34Gl Gl杠杆左端下沉，故B项不符合题意；C．同时加挂一个相同的钩码，左边为⨯=G l Gl339右边为⨯=G l Gl428<Gl Gl89杠杆左端下沉，故C项不符合题意；D．左侧增加一个钩码，右侧钩码向外移一格，左边为⨯=G l Gl339右边为⨯=G l Gl339=99Gl Gl杠杆平衡，故D项符合题意。

故选D。

2．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。

3．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。

【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。

一、初中物理杠杆平衡条件的应用问题1．如图所示，直杆OA的下端挂一重物G且可绕O点转动。

现用一个始终与直杆垂直的力F将直杆由竖直位置缓慢转动到水平位置，不计杆的重力，则拉力F大小的变化情况是（）A．一直变小B．一直不变C．一直变大D．先变小后变大【答案】C【解析】【分析】【详解】由图可知，由于力F始终与杠杆垂直，则力F所对应的力臂始终不变，大小为力F的作用点到O点的距离，设为l1，在逐渐提升的过程中，重力大小不变，方向竖直向下，则对应力臂逐渐变大，设为l2，由于缓慢转动，视为受力平衡，则由杠杆平衡公式可得Fl1=Gl2由于等式右端重力G不变，l2逐渐变大，则乘积逐渐变大，等式左端l1不变，则可得F逐渐变大，故选C。

2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是： 1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G=+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ， 故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是：400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．要使图中的杠杆平衡，分别用F A 、F B 、F C 的拉力，这三个力的关系应是A ．F A ＞FB ＞F CB ．F A ＜F B ＜FC C ．F A ＞F C ＞F BD ．F A =F B =F C【答案】C【解析】【分析】【详解】 分别从支点向三条作用线做垂线，作出三个力的力臂，如图；从图可知，三个方向施力，F B 的力臂L OB 最长，其次是L OC 、L OA ，而阻力和阻力臂不变，由杠杆平衡条件1122F L F L =可知，动力臂越长动力越小，所以三个方向施力大小：F A ＞F C ＞F B ．故选C ．4．如图所示，杠杆可绕O 点转动，力F 作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A 拉到位置B 的过程中，力F （ ）A ．变大B ．变小C ．不变D ．先变大后变小【答案】A【解析】【分析】 解答此题，首先要判断杠杆的五要素中，有哪些要素发生了变化，然后再利用杠杆的平衡条件进行分析。

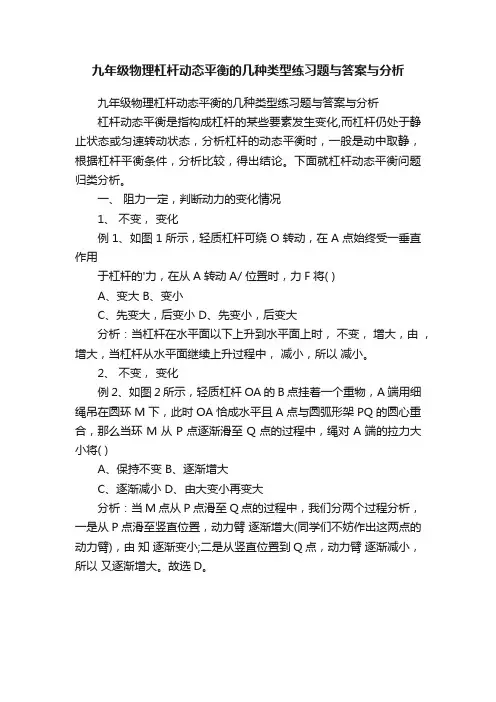

九年级物理杠杆动态平衡的几种类型练习题与答案与分析
九年级物理杠杆动态平衡的几种类型练习题与答案与分析
杠杆动态平衡是指构成杠杆的某些要素发生变化,而杠杆仍处于静止状态或匀速转动状态，分析杠杆的动态平衡时，一般是动中取静，根据杠杆平衡条件，分析比较，得出结论。

下面就杠杆动态平衡问题归类分析。

一、阻力一定，判断动力的变化情况
1、不变，变化
例1、如图1所示，轻质杠杆可绕O转动，在A点始终受一垂直作用
于杠杆的'力，在从A转动A/ 位置时，力F将( )
A、变大
B、变小
C、先变大，后变小
D、先变小，后变大
分析：当杠杆在水平面以下上升到水平面上时，不变，增大，由，增大，当杠杆从水平面继续上升过程中，减小，所以减小。

2、不变，变化
例2、如图2所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将( )
A、保持不变
B、逐渐增大
C、逐渐减小
D、由大变小再变大
分析：当M点从P点滑至Q点的过程中，我们分两个过程分析，一是从P点滑至竖直位置，动力臂逐渐增大(同学们不妨作出这两点的动力臂)，由知逐渐变小;二是从竖直位置到Q点，动力臂逐渐减小，所以又逐渐增大。

故选D。

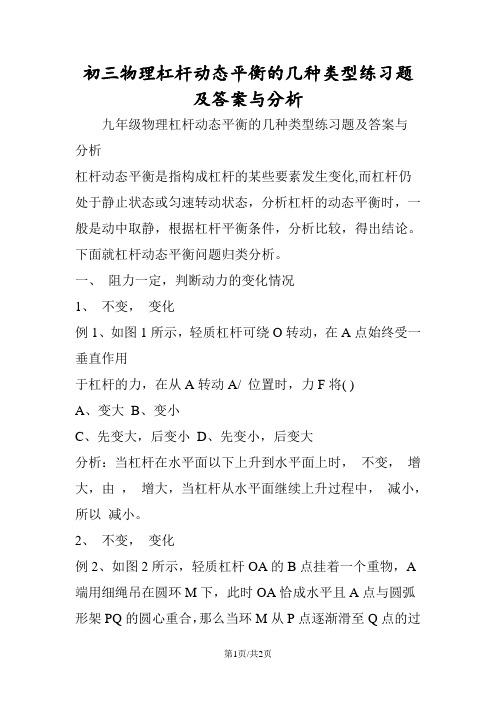

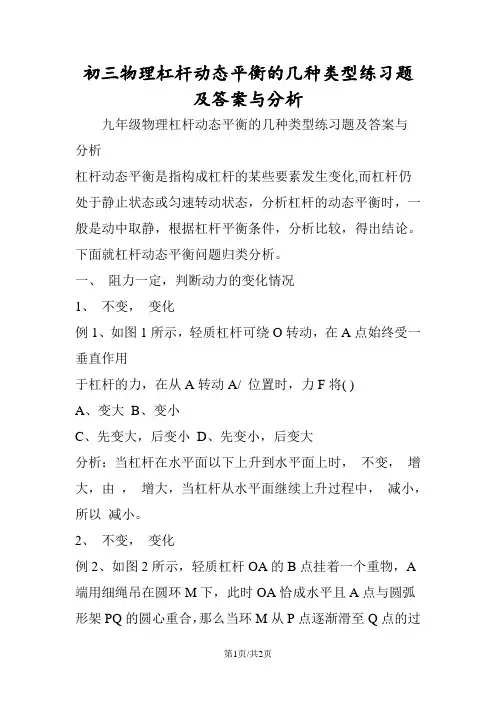

初三物理杠杆动态平衡的几种类型练习题
及答案与分析
九年级物理杠杆动态平衡的几种类型练习题及答案与
分析
杠杆动态平衡是指构成杠杆的某些要素发生变化,而杠杆仍
处于静止状态或匀速转动状态，分析杠杆的动态平衡时，一般是动中取静，根据杠杆平衡条件，分析比较，得出结论。

下面就杠杆动态平衡问题归类分析。

一、阻力一定，判断动力的变化情况
1、不变，变化
例1、如图1所示，轻质杠杆可绕O转动，在A点始终受一垂直作用
于杠杆的力，在从A转动A/ 位置时，力F将( )
A、变大
B、变小
C、先变大，后变小
D、先变小，后变大
分析：当杠杆在水平面以下上升到水平面上时，不变，增大，由，增大，当杠杆从水平面继续上升过程中，减小，所以减小。

2、不变，变化
例2、如图2所示，轻质杠杆OA的B点挂着一个重物，A 端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过
程中，绳对A端的拉力大小将( )
A、保持不变
B、逐渐增大
C、逐渐减小
D、由大变小再变大
分析：当M点从P点滑至Q点的过程中，我们分两个过程分析，一是从P点滑至竖直位
置，动力臂逐渐增大(同学们不妨作出这两点的动力臂)，由知逐渐变小;
二是从竖直位置到Q点，动力臂逐渐减小，所以又逐渐增大。

故选D。

一、初中物理杠杆平衡条件的应用问题1．如图，轻质杠杆可绕O 点转动（不计摩擦）．A 处挂着一重为80N 、底面积为500cm 2的物体G ．在B 点施加一个垂直于杆的动力F 使杠杆水平平衡，且物体G 对地面的压强为1000Pa ，OB =3OA ．则B 点的拉力F 的大小为A ．50NB ．30NC ．10ND ．90N【答案】C 【解析】 【分析】 【详解】地面对物体G 的支持力21000Pa 0.05m 50N F F ps ===⨯=压支物体G 对杠杆的拉力A 80N 50N 30N F G F =-=-=支已知OB =3OA ，由杠杆平衡的条件A F F OB OA ⨯=⨯可得：A 1=30N =10N 3F OA F OB ⨯=⨯． 故选C ．2．如图所示，作用在A 点的各个力中，不可能使杠杆平衡的力是A ．F 3和F 4B ．F 1和F 3C ．F 2和F 4D ．F 1和F 2 【答案】A 【解析】 【详解】因为力F 3的作用线所在的直线过支点O ，所以力F 3的力臂为0，又因为0乘以任何数都为0，所以力F 3不能使杠杆平衡；力F 4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F 4不能使杠杆平衡；力F 1和F 2使杠杆转动方向与重物使杠杆转动方向相反，所以力F 1和F 2可以使杠杆平衡；故选A 。

3．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1 D ．F 2方向沿OO '线向上 【答案】D 【解析】 【详解】AC ．由图知，F 2的方向沿OO ′线，其力臂最长，为s 2；而F 1的方向竖直向下，所以其力臂L 1是从A 点到F 1的垂线段，小于s 1，更小于s 2， 由F 1L 1=F 2L 2知，L 1＜s 2，所以F 1一定大于F 2，故AC 不符合题意； B ．由F 1L 1=F 2L 2知，F 1L 1=F 2s 2，即2211F s F L故B 不符合题意；D ．已知F 1的方向是竖直向下的，为保持杠杆平衡，F 2的方向应该沿OO′向上，故D 符合题意。

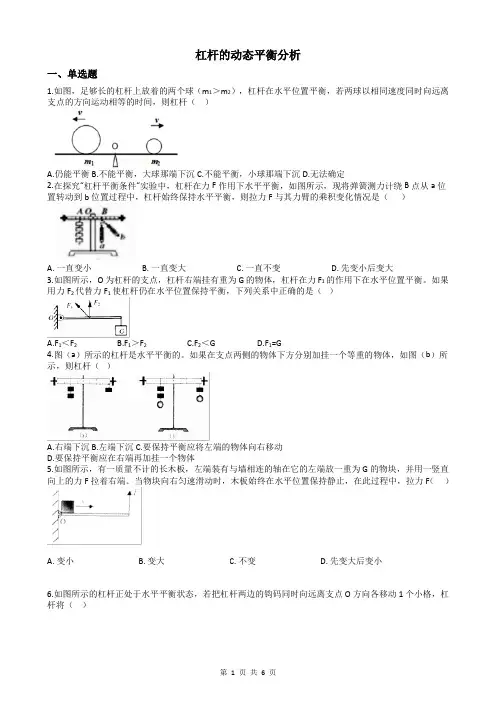

杠杆的动态平衡分析一、单选题1.如图，足够长的杠杆上放着的两个球（m1＞m2），杠杆在水平位置平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆（）A.仍能平衡B.不能平衡，大球那端下沉C.不能平衡，小球那端下沉D.无法确定2.在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（）A. 一直变小B. 一直变大C. 一直不变D. 先变小后变大3.如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡。

如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是（）A.F1＜F2B.F1＞F2C.F2＜GD.F1=G4.图（a）所示的杠杆是水平平衡的。

如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（）A.右端下沉B.左端下沉C.要保持平衡应将左端的物体向右移动D.要保持平衡应在右端再加挂一个物体5.如图所示，有一质量不计的长木板，左端装有与墙相连的轴在它的左端放一重为G的物块，并用一竖直向上的力F拉着右端。

当物块向右匀速滑动时，木板始终在水平位置保持静止，在此过程中，拉力F（）A. 变小B. 变大C. 不变D. 先变大后变小6.如图所示的杠杆正处于水平平衡状态，若把杠杆两边的钩码同时向远离支点O方向各移动1个小格，杠杆将（）A. 还继续处于水平平衡状态B. 右端上升，左端下降C. 右端下降，左端上升D. 无法确定杠杆所处的状态7.如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上的拉力F，使杠杆在水平位置保持平衡，若保持拉力方向与AB垂直，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将（）A.增大B.不变C.减小D.无法确定8.如图所示，杠杆AOB用细线悬挂起来，当A端挂重G A的物体，B端挂重G B的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，G A = G B，杠杆重不计，则（）A. AO>BOB. AO<BOC. AO=BOD. 无法判定9.如图所示，一根重木棒在水平动力(拉力)F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为M，则（）A.F增大，L增大，M增大B.F增大，L减小，M减小C.F增大，L减小，M增大D.F减小，L增大，M增大10.一把刻度准确的杆秤，秤砣因长期使用磨损变轻，现用其称大白菜质量时的示数将（）A.比物体的实际质量大B.比物体的实际质量小C.和物体的实际质量相同D.无法判断11.如图（a）所示的杠杆是平衡的，在此杠杆支点两侧的物体下方分别加挂一个物体，如图（b）所示，那么，以下说法中正确的是（）A.杠杆仍然平衡B.杠杆是否平衡与加挂物体的重力多少有关C.杠杆一定不能平衡D.两侧加挂物体的重力相等时杠杆才能平衡12.如图所示，刻度均匀的杠杆处于平衡状态，所挂的每个钩码的质量均相等，如果在杠杆两侧已挂钩码的下方各增加一个相同规格的钩码，杠杆会：（）A.右端下沉B.左端下沉C.杠杆仍然平衡D.无法判断13.如图所示，在水平力F的作用下，使重为G的木棒绕固定点沿逆时针方向缓慢转动至水平位置，在棒与竖直方向的夹角逐渐增大的过程中，下列说法正确的是（）A. 重力G不变，G的力臂不变B. 拉力F变大，F的力臂变小C. 拉力F不变，F的力臂变大D. 重力G变小，G的力臂变大14.如图所示，用一根细绳将一木条悬挂起来，并在A、B两点分别挂有3个和2个相同的钩码，木条恰好水平平衡。

一、初中物理杠杆平衡条件的应用问题1．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。

如果在两侧钩码下方各增加一个与原来规格相同的钩码，则（）A．左端下降B．右端下降C．仍然平衡D．无法判断【答案】A【解析】【分析】本题考查杠杆的平衡原理。

【详解】杠杆的平衡原理是：动力×动力臂=阻力×阻力臂。

图中，设一个钩码的重为G，杠杆每一小格的长度为L，则有G∙4L=2G∙2L，若两侧钩码下方各增加一个与原来规格相同的钩码，则杠杆的左边变成2G∙4L=8GL，右边变成3G∙2L=6GL，此时8GL>6GL，所以左端下降，故A符合题意，BCD都不符合题意。

故选A。

2．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。

3．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变【答案】C【解析】【分析】灵活运用杠杆平衡公式分析即可；【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB错误；C．无论重物挂在A点还是B点时，由于物体质量相同，上升高度相同，则根据W Gh 可知，该机械所做的有用功都相等，故C正确；D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。

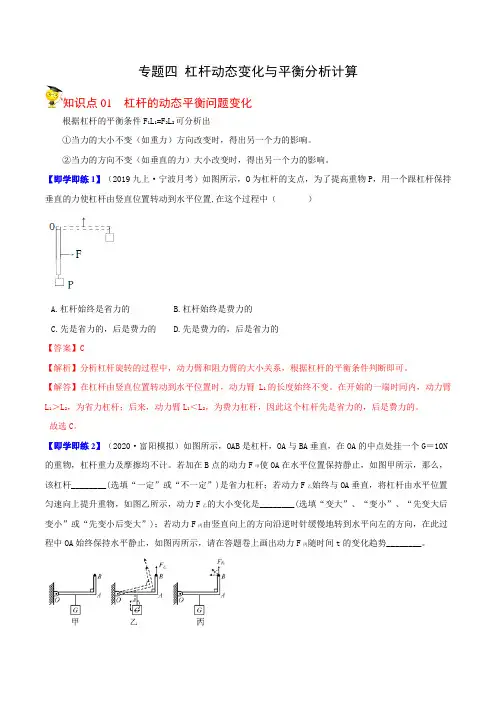

专题四杠杆动态变化与平衡分析计算知识点01 杠杆的动态平衡问题变化根据杠杆的平衡条件F1L1=F2L2可分析出①当力的大小不变（如重力）方向改变时，得出另一个力的影响。

②当力的方向不变（如垂直的力）大小改变时，得出另一个力的影响。

【即学即练1】（2019九上·宁波月考）如图所示，O为杠杆的支点，为了提高重物P，用一个跟杠杆保持垂直的力使杠杆由竖直位置转动到水平位置,在这个过程中（）A.杠杆始终是省力的B.杠杆始终是费力的C.先是省力的，后是费力的D.先是费力的，后是省力的【答案】C【解析】分析杠杆旋转的过程中，动力臂和阻力臂的大小关系，根据杠杆的平衡条件判断即可。

【解答】在杠杆由竖直位置转动到水平位置时，动力臂L1的长度始终不变。

在开始的一端时间内，动力臂L1＞L2，为省力杠杆；后来，动力臂L1＜L2，为费力杠杆，因此这个杠杆先是省力的，后是费力的。

故选C。

【即学即练2】（2020·富阳模拟）如图所示，OAB是杠杆，OA与BA垂直，在OA的中点处挂一个G＝10N 的重物，杠杆重力及摩擦均不计。

若加在B点的动力F甲使OA在水平位置保持静止，如图甲所示，那么，该杠杆________(选填“一定”或“不一定”)是省力杠杆；若动力F乙始终与OA垂直，将杠杆由水平位置匀速向上提升重物，如图乙所示，动力F乙的大小变化是________(选填“变大”、“变小”、“先变大后变小”或“先变小后变大”)；若动力F丙由竖直向上的方向沿逆时针缓慢地转到水平向左的方向，在此过程中OA始终保持水平静止，如图丙所示，请在答题卷上画出动力F丙随时间t的变化趋势________。

【答案】不一定；变小；【解析】（1）阻力臂为，动力F甲的方向不确定，那么动力臂的长度可能大于，也可能小于，所以该杠杆不一定是省力杠杆；（2）在杠杆由水平位置匀速向上提升重物的过程中，阻力G保持不变，但是阻力臂L2不断减小，动力臂L1=OA 保持不变；根据杠杆的平衡条件G×L2=F乙×OA可知，动力F乙逐渐变小；（3）如下图所示：若动力F丙由竖直向上的方向沿逆时针缓慢地转到水平向左的方向，当动力臂为OB时最长，即动力臂先变大后变小。
