杠杆的动态平衡习题课

专题训练[杠杆力臂作图与杠杆动态平衡]▶类型一杠杆力臂作图1.(2020广东)如图所示,用一根硬棒通过支点O撬起石头,画出石头所受重力G的示意图,以及力F的力臂L。

(O'为石头的重心)2.轻质弯曲杠杆在如图所示的位置平衡,请画出阻力F2和阻力臂L2。

3.画出中的弹簧测力计所施加的拉力F的力臂L1。

4.如图所示是一种抽水马桶水箱自动上水装置的示意图。

当水箱内的水达到一定高度时,浮标带动杠杆AOB压住入水口,停止上水。

请在图中画出动力F1、阻力F2和动力臂L1。

5.如图甲所示为市民在公园锻炼上肢力量的画面。

该器材相当于一根杠杆(杠杆自重不计),图乙为其简化图,锻炼时手在B点用力向上举手柄将A点的配重抬高,达到锻炼上肢的目的。

请在图乙中画出动力臂L1、阻力F2。

6.如图甲所示,赛艇的船桨是费力杠杆,请在图乙中画出运动员把船桨从位置①拉到位置②时作用在桨柄A处的动力F1和桨叶B处受到的阻力F2及阻力臂L2。

▶类型二最小动力作图7.(2020苏州)在中画出F A的力臂L,并在B端画出使杠杆平衡的最小力F B。

8.如图所示,用最小的力将轮子推上台阶,在图中画出这个最小动力F的示意图。

9.如图所示,用一根硬棒撬动一个石块,棒的上端A是动力的作用点,若要用最小的力撬动石块,请标出杠杆的支点O,并画出最小动力F的示意图。

10.如图甲所示是生活中常用的一款指甲钳,其中AOB部分可视为杠杆,其简化示意图如图图乙所示,使用时,指甲作用在A点的力视为阻力。

请你在图乙中画出:(1)作用在A点的阻力F2的示意图。

(2)在B点施加的最小动力F1及动力臂L1。

▶类型三杠杆动态平衡分析方法诠释:首先根据题意分析杠杆的动态变化,明确杠杆的动力F1、阻力F2、动力臂L1、阻力臂L2的变化情况(即确定哪些量是不变的,哪些量是变化的及变化量是如图何变化的),然后根据杠杆的平衡条件F1L1=F2L2作出判断。

11.如图所示,有一质量不计的长木板,左端可绕O点转动,在它的右端放一重为G的物块,并用一竖直向上的力F拉着,当物块向左匀速滑动时,木板始终在水平位置保持静止,在此过程中,拉力F()A.变小B.变大C.不变D.先变大后变小12.(2021枣庄)如图所示,一根质地均匀的木杆可绕O点自由转动,在木杆的右端施加一个始终垂直于木杆的作用力F,使木杆从OA位置匀速转到OB位置,在这个过程中,力F的大小将()A.先变大后变小B.先变小后变大C.一直变大D.一直变小13.如图所示,用一个始终水平向右的力F,把杠杆OA从图示位置缓慢拉至水平的过程中,力F 的大小将()A.变大B.不变C.变小D.不能确定14.(2020株洲)一根粗细均匀的木棒,斜靠在竖直墙壁上。

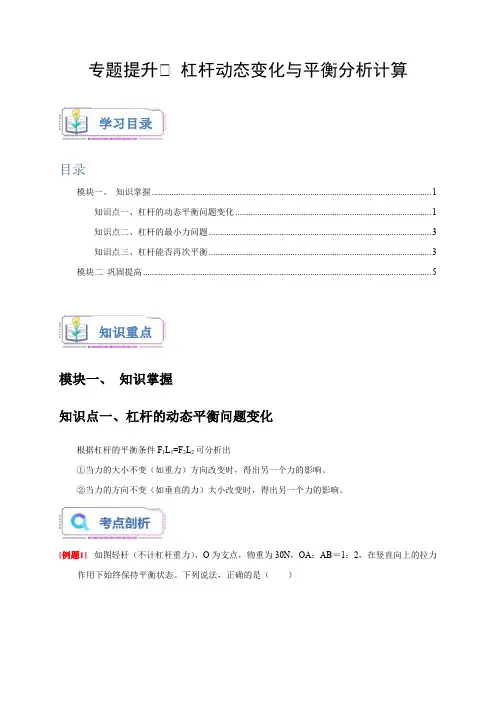

专题提升Ⅰ 杠杆动态变化与平衡分析计算目录模块一、知识掌握 (1)知识点一、杠杆的动态平衡问题变化 (1)知识点二、杠杆的最小力问题 (3)知识点三、杠杆能否再次平衡 (3)模块二巩固提高 (5)模块一、知识掌握知识点一、杠杆的动态平衡问题变化根据杠杆的平衡条件F1L1=F2L2可分析出①当力的大小不变（如重力）方向改变时，得出另一个力的影响。

②当力的方向不变（如垂直的力）大小改变时，得出另一个力的影响。

[例题1]如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB＝1：2，在竖直向上的拉力作用下始终保持平衡状态。

下列说法，正确的是（）学习目录知识重点A．图甲位置，仅增加物重，则拉力变化量与物重变化量之比为3：1B．图甲位置时，拉力大小为15NC．该杠杆与镊子类型相同D．如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变[例题2]（多选）如图所示，用剪刀将一张纸片缓慢地一刀剪断的过程中，动力F1、阻力F2、动力臂l1和阻力臂l2的变化情况是（）A．动力F1变小B．阻力F2不变C．动力臂l1变小D．阻力臂l2变大[例题3]（多选）如图所示，均匀细杆OA长为l，可以绕O点在竖直平面内自由转动，在O点正上方距离同样是l的P处固定一定滑轮，细绳通过定滑轮与细杆的另一端A相连，并将细杆A 端绕O点从水平位置缓慢匀速向上拉起。

已知细杆处于水平位置时，绳上拉力为F1，当拉至细杆与水平面夹角θ为30°时，绳上拉力为F2，在此过程中（不考虑绳重及摩擦），下列说法正确的是（）A．拉力F的大小保持不变B．细杆重力的力臂逐渐减小C．F1与F2两力之比为√2：1D．F1与F2两力之比为1：√3知识点二、杠杆的最小力问题做此类题，必须先找准杠杆的动力、阻力、动力臂、阻力臂，以及各力臂的变化，此类题只需找出最长动力臂即可，可根据这个思路进行判断。

[例题4]加油站的圆柱形油桶，油桶质量为40千克，油桶高为米，底部直径为米，推翻油桶如图甲→乙。

杠杆的动态平衡分析一、单选题1.如图，足够长的杠杆上放着的两个球（m1＞m2），杠杆在水平位置平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆（）A.仍能平衡B.不能平衡，大球那端下沉C.不能平衡，小球那端下沉D.无法确定2.在探究“杠杆平衡条件“实验中，杠杆在力F作用下水平平衡，如图所示，现将弹簧测力计绕B点从a位置转动到b位置过程中，杠杆始终保持水平平衡，则拉力F与其力臂的乘积变化情况是（）A. 一直变小B. 一直变大C. 一直不变D. 先变小后变大3.如图所示，O为杠杆的支点，杠杆右端挂有重为G的物体，杠杆在力F1的作用下在水平位置平衡。

如果用力F2代替力F1使杠杆仍在水平位置保持平衡，下列关系中正确的是（）A.F1＜F2B.F1＞F2C.F2＜GD.F1=G4.图（a）所示的杠杆是水平平衡的。

如果在支点两侧的物体下方分别加挂一个等重的物体，如图（b）所示，则杠杆（）A.右端下沉B.左端下沉C.要保持平衡应将左端的物体向右移动D.要保持平衡应在右端再加挂一个物体5.如图所示，有一质量不计的长木板，左端装有与墙相连的轴在它的左端放一重为G的物块，并用一竖直向上的力F拉着右端。

当物块向右匀速滑动时，木板始终在水平位置保持静止，在此过程中，拉力F（）A. 变小B. 变大C. 不变D. 先变大后变小6.如图所示的杠杆正处于水平平衡状态，若把杠杆两边的钩码同时向远离支点O方向各移动1个小格，杠杆将（）A. 还继续处于水平平衡状态B. 右端上升，左端下降C. 右端下降，左端上升D. 无法确定杠杆所处的状态7.如图，AB为能绕B点转动的轻质杠杆，中点C处用细线悬挂一重物，在A端施加一个竖直向上的拉力F，使杠杆在水平位置保持平衡，若保持拉力方向与AB垂直，将A端缓慢向上提升一小段距离，在提升的过程中，拉力F将（）A.增大B.不变C.减小D.无法确定8.如图所示，杠杆AOB用细线悬挂起来，当A端挂重G A的物体，B端挂重G B的物体时，杠杆处于平衡状态，此时OA恰好处于水平位置，G A = G B，杠杆重不计，则（）A. AO>BOB. AO<BOC. AO=BOD. 无法判定9.如图所示，一根重木棒在水平动力(拉力)F的作用下以O点为轴，由竖直位置逆时针匀速转到水平位置的过程中，若动力臂为L，动力与动力臂的乘积为M，则（）A.F增大，L增大，M增大B.F增大，L减小，M减小C.F增大，L减小，M增大D.F减小，L增大，M增大10.一把刻度准确的杆秤，秤砣因长期使用磨损变轻，现用其称大白菜质量时的示数将（）A.比物体的实际质量大B.比物体的实际质量小C.和物体的实际质量相同D.无法判断11.如图（a）所示的杠杆是平衡的，在此杠杆支点两侧的物体下方分别加挂一个物体，如图（b）所示，那么，以下说法中正确的是（）A.杠杆仍然平衡B.杠杆是否平衡与加挂物体的重力多少有关C.杠杆一定不能平衡D.两侧加挂物体的重力相等时杠杆才能平衡12.如图所示，刻度均匀的杠杆处于平衡状态，所挂的每个钩码的质量均相等，如果在杠杆两侧已挂钩码的下方各增加一个相同规格的钩码，杠杆会：（）A.右端下沉B.左端下沉C.杠杆仍然平衡D.无法判断13.如图所示，在水平力F的作用下，使重为G的木棒绕固定点沿逆时针方向缓慢转动至水平位置，在棒与竖直方向的夹角逐渐增大的过程中，下列说法正确的是（）A. 重力G不变，G的力臂不变B. 拉力F变大，F的力臂变小C. 拉力F不变，F的力臂变大D. 重力G变小，G的力臂变大14.如图所示，用一根细绳将一木条悬挂起来，并在A、B两点分别挂有3个和2个相同的钩码，木条恰好水平平衡。

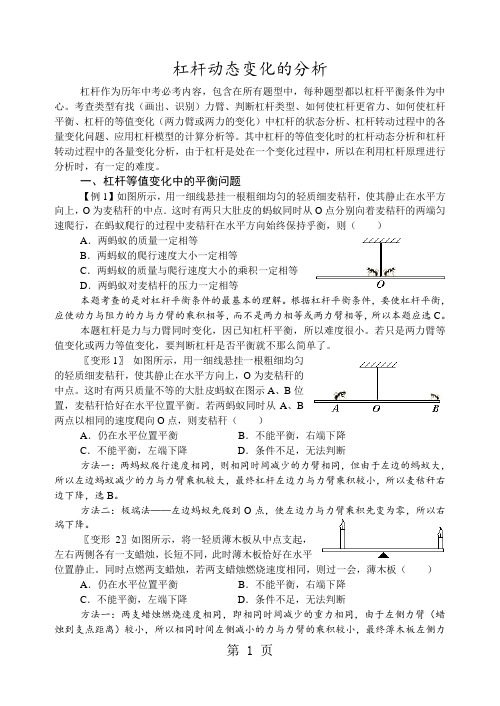

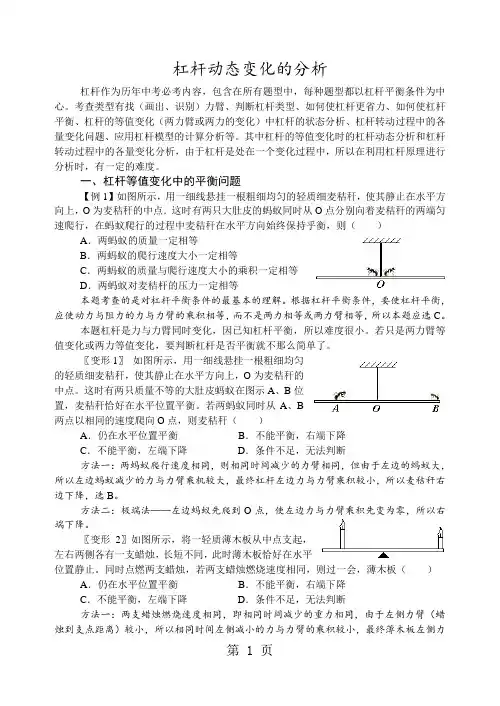

杠杆动态变化的分析杠杆作为历年中考必考内容，包含在所有题型中，每种题型都以杠杆平衡条件为中心。

考查类型有找（画出、识别）力臂、判断杠杆类型、如何使杠杆更省力、如何使杠杆平衡、杠杆的等值变化（两力臂或两力的变化）中杠杆的状态分析、杠杆转动过程中的各量变化问题、应用杠杆模型的计算分析等。

其中杠杆的等值变化时的杠杆动态分析和杠杆转动过程中的各量变化分析，由于杠杆是处在一个变化过程中，所以在利用杠杆原理进行分析时，有一定的难度。

一、杠杆等值变化中的平衡问题【例1】如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸秆，使其静止在水平方向上，O为麦秸秆的中点．这时有两只大肚皮的蚂蚁同时从O点分别向着麦秸秆的两端匀速爬行，在蚂蚁爬行的过程中麦秸秆在水平方向始终保持乎衡，则（）A．两蚂蚁的质量一定相等B．两蚂蚁的爬行速度大小一定相等C．两蚂蚁的质量与爬行速度大小的乘积一定相等D．两蚂蚁对麦桔杆的压力一定相等本题考查的是对杠杆平衡条件的最基本的理解。

根据杠杆平衡条件，要使杠杆平衡，应使动力与阻力的力与力臂的乘积相等，而不是两力相等或两力臂相等，所以本题应选C。

本题杠杆是力与力臂同时变化，因已知杠杆平衡，所以难度很小。

若只是两力臂等值变化或两力等值变化，要判断杠杆是否平衡就不那么简单了。

〖变形1〗如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸秆，使其静止在水平方向上，O为麦秸秆的中点。

这时有两只质量不等的大肚皮蚂蚁在图示A、B位置，麦秸秆恰好在水平位置平衡。

若两蚂蚁同时从A、B两点以相同的速度爬向O点，则麦秸秆（）A．仍在水平位置平衡B．不能平衡，右端下降C．不能平衡，左端下降D．条件不足，无法判断方法一：两蚂蚁爬行速度相同，则相同时间减少的力臂相同，但由于左边的蚂蚁大，所以左边蚂蚁减少的力与力臂乘机较大，最终杠杆左边力与力臂乘积较小，所以麦秸秆右边下降，选B。

方法二：极端法——左边蚂蚁先爬到O点，使左边力与力臂乘积先变为零，所以右端下降。

专题四杠杆动态变化与平衡分析计算知识点01 杠杆的动态平衡问题变化根据杠杆的平衡条件F1L1=F2L2可分析出①当力的大小不变（如重力）方向改变时，得出另一个力的影响。

②当力的方向不变（如垂直的力）大小改变时，得出另一个力的影响。

【即学即练1】（2019九上·宁波月考）如图所示，O为杠杆的支点，为了提高重物P，用一个跟杠杆保持垂直的力使杠杆由竖直位置转动到水平位置,在这个过程中（）A.杠杆始终是省力的B.杠杆始终是费力的C.先是省力的，后是费力的D.先是费力的，后是省力的【答案】C【解析】分析杠杆旋转的过程中，动力臂和阻力臂的大小关系，根据杠杆的平衡条件判断即可。

【解答】在杠杆由竖直位置转动到水平位置时，动力臂L1的长度始终不变。

在开始的一端时间内，动力臂L1＞L2，为省力杠杆；后来，动力臂L1＜L2，为费力杠杆，因此这个杠杆先是省力的，后是费力的。

故选C。

【即学即练2】（2020·富阳模拟）如图所示，OAB是杠杆，OA与BA垂直，在OA的中点处挂一个G＝10N 的重物，杠杆重力及摩擦均不计。

若加在B点的动力F甲使OA在水平位置保持静止，如图甲所示，那么，该杠杆________(选填“一定”或“不一定”)是省力杠杆；若动力F乙始终与OA垂直，将杠杆由水平位置匀速向上提升重物，如图乙所示，动力F乙的大小变化是________(选填“变大”、“变小”、“先变大后变小”或“先变小后变大”)；若动力F丙由竖直向上的方向沿逆时针缓慢地转到水平向左的方向，在此过程中OA始终保持水平静止，如图丙所示，请在答题卷上画出动力F丙随时间t的变化趋势________。

【答案】不一定；变小；【解析】（1）阻力臂为，动力F甲的方向不确定，那么动力臂的长度可能大于，也可能小于，所以该杠杆不一定是省力杠杆；（2）在杠杆由水平位置匀速向上提升重物的过程中，阻力G保持不变，但是阻力臂L2不断减小，动力臂L1=OA 保持不变；根据杠杆的平衡条件G×L2=F乙×OA可知，动力F乙逐渐变小；（3）如下图所示：若动力F丙由竖直向上的方向沿逆时针缓慢地转到水平向左的方向，当动力臂为OB时最长，即动力臂先变大后变小。

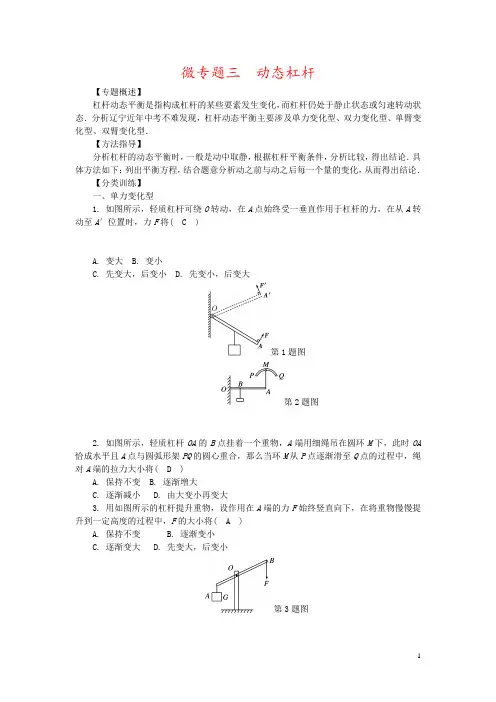

微专题三动态杠杆【专题概述】杠杆动态平衡是指构成杠杆的某些要素发生变化，而杠杆仍处于静止状态或匀速转动状态．分析辽宁近年中考不难发现，杠杆动态平衡主要涉及单力变化型、双力变化型、单臂变化型、双臂变化型．【方法指导】分析杠杆的动态平衡时，一般是动中取静，根据杠杆平衡条件，分析比较，得出结论．具体方法如下：列出平衡方程，结合题意分析动之前与动之后每一个量的变化，从而得出结论．【分类训练】一、单力变化型1. 如图所示，轻质杠杆可绕O转动，在A点始终受一垂直作用于杠杆的力，在从A转动至A′位置时，力F将( C )A. 变大B. 变小C. 先变大，后变小D. 先变小，后变大第1题图第2题图2. 如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA 恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将( D )A. 保持不变B. 逐渐增大C. 逐渐减小D. 由大变小再变大3. 用如图所示的杠杆提升重物，设作用在A端的力F始终竖直向下，在将重物慢慢提升到一定高度的过程中，F的大小将( A )A. 保持不变B. 逐渐变小C. 逐渐变大D. 先变大，后变小第3题图第4题图4. 如图所示，一个直杠杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终保持水平的力F，将直杆从竖直位置慢慢抬起到水平位置过程中，力F大小的变化情况是( A )A. 一直增大B. 一直减小C. 先增大后减小D. 先减小后增大二、双力变化型5. 如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若使杠杆两边钩码向远离杠杆支点的方向移动相同的距离，则( B )A. 左端下降B. 右端下降C. 仍平衡D. 无法确定第5题图第6题图6. 如图所示，杠杆处于水平平衡状态，每个钩码的质量相等，若在两边钩码下方各去掉一只钩码，则( B )A. 左端下降B. 右端下降C. 仍平衡 D．不能确定7. 如图所示的轻质杠杆，AO小于BO.在A、B两端悬挂重物(同种物质)G1和G2后杠杆平衡．若将G1和G2同时浸没到水中，则( A )A. 杠杆仍保持平衡B. 杠杆的A端向下倾斜C. 杠杆的B端向下倾斜D. 无法判断第7题图第8题图8. 如图所示，同型号不等长的两支蜡烛在轻质杠杆上处于平衡，现点燃蜡烛一段时间后，杠杆将( A )A. 右端下沉B. 左端下沉C. 仍然平衡D. 无法判断9. 如图所示杠杆处于平衡状态，若使弹簧测力计的示数变为原来的1/2，要保持杠杆仍然平衡，可以( B )A. 减少一个钩码B. 减少二个钩码C. 减少三个钩码D. 把钩码向左移一个小格10. 用不等臂天平来称量某物体，当物体放在左盘，往右盘中加m 1的砝码天平平衡；若把同一物体放在右盘中时，要往左盘加m 2的砝码，天平平衡，那么，物体实际质量应是( C ) A. m 1＋m 22 B. 2m 1m 2m 1＋m 2C. m 1m 2D. m 1m 2m 1＋m 211. 如图甲所示，杠杆两端挂着两个体积相等但材料不同的物体，杠杆在水平位置处于平衡，若现在将这两个物体浸没在水中，如图乙，则杠杆( A )A. 向A 物体方向偏转B. 向B 物体方向偏转C. 仍在水平位置保持静止D. 无法判断12. 如图，若杠杆两边分别悬挂密度为ρ甲和ρ乙的甲、乙两物体，在水平位置平衡后，分别将甲、乙同时浸没到密度不同的ρ甲液和ρ乙液，则必须满足什么条件才能使杠杆仍平衡？解：杠杆两边分别挂上甲、乙两物体，恰好能使杠杆在水平位置平衡．根据杠杆的平衡条件：ρ甲V 甲g ·l 1＝ρ乙V 乙g ·l 2，所以ρ甲V 甲l 1＝ρ乙V 乙l 2①.若将甲、乙同时浸没到密度不同的ρ甲液和ρ乙液，则左端有(ρ甲V 甲g －ρ甲液V 甲g )·l 1＝ρ甲V 甲gl 1－ρ甲液V 甲g ·l 1，右端有(ρ乙V 乙g －ρ乙液V 乙g )·l 2＝ρ乙V 乙g ·l 2－ρ乙液V 乙g ·l 2，若使杠杆仍平衡，则ρ甲V 甲gl 1－ρ甲液V 甲g ·l 1＝ρ乙V 乙g ·l 2－ρ乙液V 乙g ·l 2，所以ρ甲液V 甲·l 1＝ρ乙液V 乙·l 2②.①与②相比得：ρ甲ρ甲液＝ρ乙ρ乙液，即ρ乙液ρ甲液＝ρ乙ρ甲，所以必须满足ρ乙液ρ甲液＝ρ乙ρ甲才能使杠杆仍平衡 三、单臂变化型13. (2015贵阳)如图所示，有一质量不计的长木板，左端可绕O 点转动，在它的右端放一重为G 的物块，并用一竖直向上的力F 拉着木板．现使物块向左缓慢移动，木板始终在水平位置保持静止．则在此过程中，拉力F ( A )A. 逐渐变小B. 逐渐变大C. 始终不变D. 先变大后变小四、双臂变化型14. 如图所示，用一细线悬挂一根粗细均匀的轻质细麦秸杆，使其静止在水平方向上，O 为麦秸杆的中点．这时有两只蚂蚁同时从O 点分别向着麦秸杆的两端匀速爬行，在蚂蚁爬行的过程中麦秸杆在水平方向始终保持平衡，则( C )A. 两蚂蚁的质量一定相等B. 两蚂蚁的爬行速度大小一定相等C. 两蚂蚁的质量与爬行速度大小的乘积一定相等D. 两蚂蚁对麦秸杆的压力一定相等。
