HK50-WSK
智能型温湿度控制器 使
用说明书

1•
概述

HK50-WSK
智能型温湿度控制器主要用于工业、农业、粮库以及中高压开关柜、 端子箱、环网

柜、箱变等设备的温度和湿度的调节控制，可有效防止低温、高温造成 的设备故障以及受潮或结露引
起的爬电、闪络等事故的发生。
该产品采用单片微处理器技术对环境温度、湿度自动检测和控制，可以设定多种 参数，包括①
温、湿度上下限值 ②温、湿度上下限回差值 ③温、湿度上限报警值 ④继电器动作状态。控制继电器
共有 6个，分别为：温度上限继电器、温度下限继电 器、湿度上限继电器、湿度下限继电器、温度报
警继电器 、湿度报警继电器（报
警继电器起到保护的作用）。

2.
型号说明

HK5
0-
W5
；K

沪冲宀却申|| 口口

-------------------- 公司代号

3.
技术参数

工作电源
交流 AC220V ±
10%
继电器输出
5A,250VAC（阻性负载）
显示方式
IED
显示

设定温度范围
0 〜99.9 C

设定湿度范围
0 〜99.9
%

分辨率
温度0.5 C，湿度1%
RH
工作环境
温度：0〜50 C 湿度：
＜90%RH

外表尺寸
95mmX 95mmX 110mm
开 孔
92.5mm x 92.5mm
安装方式 表盘
4.
外型样图

JL
正视图

1
|
俯视图 =

III

J

9
Sunn

5.
接线图
VCC
H
T+
T-
GND

报警继电器公共端 温度报警继
电器卜巧，常开
温度继电器公共端
温度上限位继电器K1,常开
温度下限位继电器〈2”常开
湿度樂电器公共端
湿度上限位继电器K引常卄 湿
度下限位继电器K4常开

6.
参数说明

(1) 参数1――湿度上限值H1:当湿度超过该值时，湿度上限位继电器 K3
动作。

(2) 参数2――湿度上限回差值 HL1 :当湿度小于(H1-HL1
)值时，湿度上限位继

电器K3不动作。例如H仁90%RH，HL1=5， 当湿
度大于90%RH时，K3动作，直到湿
度退回到小于90-5=85%RH时，K3才不动 作。如
果湿度是从低于85%RH上升到
90%RH，那么在这一过程K3
是不会动作的。

(3) 参数3――湿度下限值H2:当湿度小于该值时，湿度下限位继电器 K4
动作。

HL2 :当湿度大于(H2+HL2 )值时，湿度下限位继 电器K4
不动

作。例如H2=45%RH，HL2=5， 当湿度大于45+5=50%RH时，
K4

不动作， 直到湿度小于45%RH时，K4才动作。如果 湿度是从低于45%RH上升到50%RH，那么 在
这一过程K4仍然保持动作。

(5) 参数5——湿度上限报警值H3 :当湿度超过该值时，报警继电器 K6
动作。

如果H3值设定为0,那么湿度上限报警被 消即不动
作(默认值为0)。

(6) 参数6――温度上限值T1 :当温度超过该值时，温度上限位继电器 K1
动作。

(7) 参数7――温度上限回差值 TL1 :当温度小于(T1-TL1
)值时，温度上限位继

电器K1不动作。例如T仁50度，TL1=10， 当温
度大于50度时，K1动作，直到温度退 回到小于
50-10=40度时，K1
才会不动作。

如果温度从低于40度上升到50度，那么在 这一过
程K1仍然不会动作。

(8) 参数8――温度下限值T2:当温度小于该值时，温度下限位继电器 K2动作 9）参数 9
——温

传感器信号,
0 AC220V
(4)参数4
――湿度下限回差值
度下限回差值 TL2 ：当温度大于（ T2+TL2 ）值时，温度下限位继 电器 K2 不动作。例如
T2=13 度， TL2=6， 当温度大于 13+6=19 度时， K2 不动作，直 到温度小于 13 度时， K2

才动作。如果温度 从低于 13 度上升到 19 度，那么在这一过程 K2 保持动作。

10）参数 10——温度上限报警值 T3： 当温度超过该值时，报警继电器 K5 动作。 如果 T3
设

定为 0，那么温度上限报警被取 消即不动作（默认
值为 0）。

11）参数 11——继电器动作定义 （K1） （K2） （K3） （K4） ：Kx
位数值只可能被设定

为 0 或 1 。如果将 Kx 设定为 0，表示继电器动
作为吸合（触点闭合） ，不动作为断开（触 点断
开）；如果将 Kx 设定为 1，表示继电器 动作为断
开（触点断开），不动作为吸合（触 点闭合）。例
如 K1=0 ，表示温度上限位继 电器动作为吸合，
不动作为断开 （默认值为 0000）。
12）参数 12——继电器动作定义 （ALARM5） （ALARM6） （K5） （K6） ： K5、K6
的

意 义跟参数 11 一样， ALARM5 、ALARM6 表示
传感器断线（包括温度断线和湿度度断 线）时，
K5 、K6 的状态。 ALARMx 为 0
表示断线时该报

警继电器一定要吸合， 为 1 表示断线时该报警继电
器一定要断开。 例如 ALARM5=0 ，表示传感器接
线中温度测量 断线时， K5 继电器会吸合。

7.
操作面板

（1）指示灯一一①H除湿指示灯（绿灯）：当湿度上限位继电器K3
动作时指示灯亮, 否则灭。

② H报警指示灯（红灯）：当湿度报警继电器K6动作或者断线时指
示灯亮,否则灭。
③ T降温指示灯（绿灯）：当温度上限位继电器K1动作时指示灯亮,
否则灭。
④ T报警指示灯（红灯）：当温度报警继电器K5动作或者断线时指
示灯亮,否则灭。

（2） LED显示——①湿度显示（四位显示）：显示值为：OXX.X（%RH
。

②温度显示（四位显示）：显示值为：OXX.X （oC）。
(3)按键 ①“ SET键：设定数据时按该键，可以切换参数 1 —12
。最上面一行 数码管显示参数

号，下面一行数码管显示要 设定的参数值。
② 右移键： 向右选择要修改的数据位。
③“土” 增加键： 按该键改变数据大小。
④y
键： 向左选择要修改的数据位。

⑤
“OK”
键： 在数据修改状态下，按该键保存数据。

8.
设计实例

接线方法一、

接线方法二、
空幵Qi
AC220V N
厂

当温度或湿度大时继电器 K1、K3吸合，风扇运行，达到降温和除湿目的，当温度比较低需 要升温时
(低于温度下限值)，K2吸合，加热器开始加热。如果出现异常，温度达到报警时， K5继电器断开，
风扇、加热器均不能运行。 注意需要认真设计运行参数， 在正确工作的情况
下将上限值和下限值距离拉大，有利于节能。

T+
T-

■・
风扇
1
除呢和耳温

a L

fL
一-^

一加热器一

AC^2UV
伟丽器信云
加热匪

传歴縣依号
・

VCC
II
H
I-

合集下载

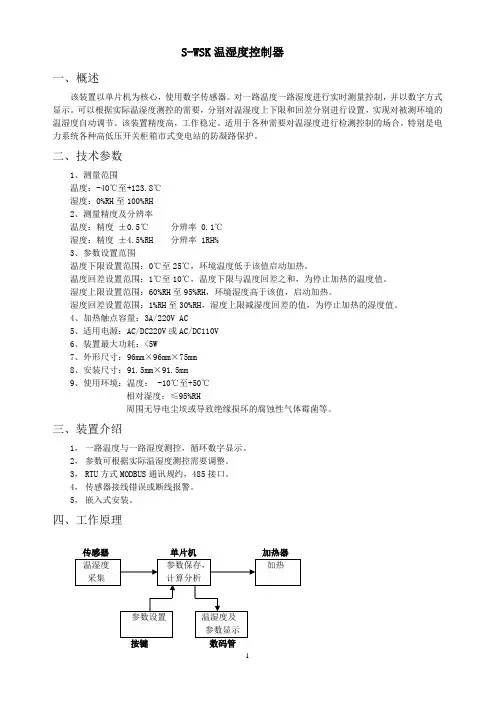

S-WSK温湿度控制器

S-WSK温湿度控制器

S-WSK温湿度控制器一、概述该装置以单片机为核心，使用数字传感器。

对一路温度一路湿度进行实时测量控制，并以数字方式显示。

可以根据实际温湿度测控的需要，分别对温湿度上下限和回差分别进行设置，实现对被测环境的温湿度自动调节。

该装置精度高，工作稳定。

适用于各种需要对温湿度进行检测控制的场合。

特别是电力系统各种高低压开关柜箱市式变电站的防凝路保护。

二、技术参数1、测量范围温度：-40℃至+123.8℃湿度：0%RH至100%RH2、测量精度及分辨率温度：精度±0.5℃分辨率 0.1℃湿度：精度±4.5%RH 分辨率 1RH%3、参数设置范围温度下限设置范围：0℃至25℃，环境温度低于该值启动加热。

温度回差设置范围：1℃至10℃，温度下限与温度回差之和，为停止加热的温度值。

湿度上限设置范围：60%RH至95%RH，环境湿度高于该值，启动加热。

湿度回差设置范围：1%RH至30%RH，湿度上限减湿度回差的值，为停止加热的湿度值。

4、加热触点容量：3A/220V AC5、适用电源：AC/DC220V或AC/DC110V6、装置最大功耗：<5W7、外形尺寸：96mm×96mm×75mm8、安装尺寸：91.5mm×91.5mm9、使用环境：温度： -10℃至+50℃相对湿度：≤95%RH周围无导电尘埃或导致绝缘损坏的腐蚀性气体霉菌等。

三、装置介绍1，一路温度与一路湿度测控，循环数字显示。

2，参数可根据实际温湿度测控需要调整。

3，RTU方式MODBUS通讯规约，485接口。

4，传感器接线错误或断线报警。

5，嵌入式安装。

四、工作原理传感器单片机加热器温湿度参数保存，加热采集计算分析参数设置温湿度及参数显示按键数码管五、操作说明1，设置键：按下“设置”键，装置退出温湿度显示模式进入参数设置选择状态，显示窗口显示当前参数设置值，同时对应的参数指示灯点亮。

按“设置”键可从“温度下限”参数项开始依次在不同参数间切换，选定需设置的参数。

恒温恒湿控制器说明书

恒温恒湿控制器说明书

.温湿度可程式控制器用户使用手册说明书产品介绍该产品采用计算机技术、先进的PID控制方法对环境的温湿度进行测量和控制，并可以与恒温恒湿设备配套使用。

★显示和控制界面直观清晰，轻触式选择菜单，简单易用，性能稳定可靠。

★程式控制灵活，给用户带来性能稳定，性价比高的高端产品。

主要性能指标：1.5寸真彩触摸薄屏；2.两种控制方式：程式/定值；3.传感器类型：3路PT100输入（可选电子传感器输入）；4.报警信号：4个DI外部故障报警；5.温度测量围：-40.00℃-150.00℃，（-20.00℃—150.00℃可定制）；6.湿度测量围：20%--98%RH，误差±1%RH（此型号可增加湿度控制）；7.界面语言类型：中文/英文；8.具备汉字输入功能；9.多种信号组合继电器输出，信号可进行逻辑运算（NOT,AND,OR,NOR,XOR），简称PLC编程能力；10.继电器控制方式多样化：参数->继电器模式，继电器->参数模式，逻辑组合模式，复合信号模式；11.程式编辑：可编10组程式，每组程式最大可编12段；外型尺寸：180×120×100(mm) (长×宽×深)安装开孔尺寸：170×110(mm) (长×宽)TFT分辨率：480×2721.接线端子：图12.设定值输入键数字设定输入键名称设定输入键①数字输入键，输入所要设置的数值后点击“ENT”即可，注:如果输入的数值超出设定围就会在键盘中显示“INPUT ERR ”输入错误。

②名称输入键：拼音、大、小写、数字、符号等输入，点击“拼音”可切换输入；③“SP”为空格键；④“ESC”退出输入；图2 图3⑤“CLR”清除输入；⑥“OK”确认输入。

3.主画面：部设定进入画面，在任何画面点击左上角的均可回到主画面；图44．监视画面：接通电源后约3秒后或在上图中点击“监视画面”进入以下界面：图5①温度设定值：设定本次实验的温度，定值状态时点击设定区域可直接设置；①②③⑤④⑥②湿度设定值：设定本次实验的适度，定值状态时点击设定区域可直接设置；③温度显示值：显示当前PT100探头感应的实际温度；④湿度显示值：显示当前PT100探头感应的实际湿度；⑤时间键：时间键：显示当前时间，点击此键，LCD画面就会关闭，虽然看不到画面，但仍然正常运行，再点击屏幕任何位置，画面自动开启；⑥启动键：运行启动/停止键。

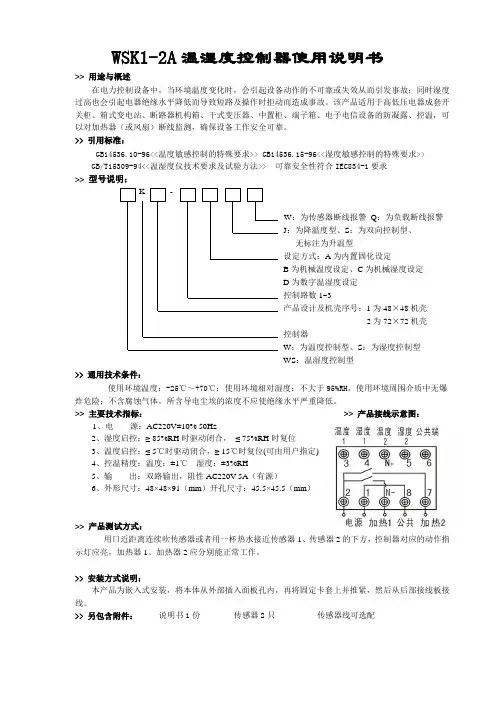

WSK1-2A双路温湿度控制器说明书

WSK1-2A双路温湿度控制器说明书

WSK1-2A温湿度控制器使用说明书>> 用途与概述在电力控制设备中，当环境温度变化时，会引起设备动作的不可靠或失效从而引发事故；同时湿度过高也会引起电器绝缘水平降低而导致短路及操作时拒动而造成事故。

该产品适用于高低压电器成套开关柜、箱式变电站、断路器机构箱、干式变压器、中置柜、端子箱、电子电信设备的防凝露、控温，可以对加热器（或风扇）断线监测，确保设备工作安全可靠。

>> 引用标准：GB14536.10-96<<温度敏感控制的特殊要求>> GB14536.15-96<<湿度敏感控制的特殊要求>>GB/T15309-94<<温湿度仪技术要求及试验方法>> 可靠安全性符合IEC834-1要求>> 型号说明：W：为传感器断线报警Q：为负载断线报警J：为降温度型、S：为双向控制型、无标注为升温型设定方式：A为内置固化设定B为机械温度设定、C为机械湿度设定D为数字温湿度设定控制路数1~3产品设计及机壳序号：1为48×48机壳2为72×72机壳控制器W：为温度控制型、S：为湿度控制型WS：温湿度控制型>> 通用技术条件：使用环境温度：-25℃～+70℃；使用环境相对湿度：不大于95%RH，使用环境周围介质中无爆炸危险；不含腐蚀气体，所含导电尘埃的浓度不应使绝缘水平严重降低。

>> 主要技术指标：>> 产品接线示意图：1、电源：AC220V±10% 50Hz2、湿度启控：≥ 85%RH时驱动闭合，≤ 75%RH时复位3、温度启控：≤ 5℃时驱动闭合，≥ 15℃时复位(可由用户指定)4、控温精度：温度：±1℃湿度：±3%RH5、输出：双路输出，阻性AC220V 5A（有源）6、外形尺寸：48×48×91（mm）开孔尺寸：45.5×45.5（mm）>> 产品测试方式：用口近距离连续吹传感器或者用一杯热水接近传感器1、传感器2的下方，控制器对应的动作指示灯应亮，加热器1、加热器2应分别能正常工作。

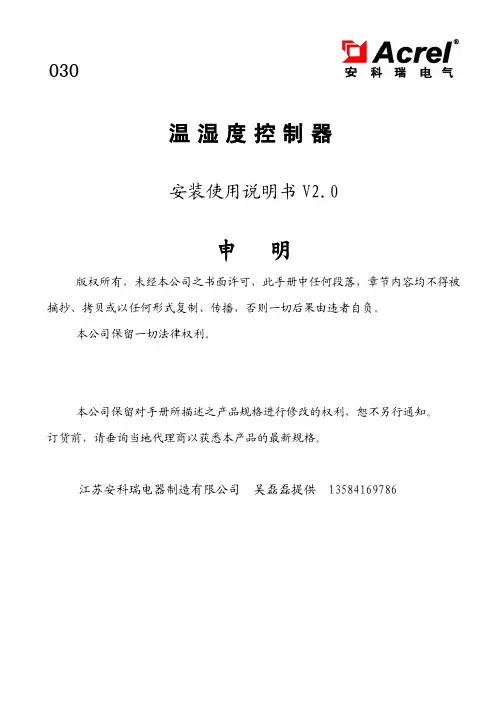

温湿度控制器说明书
