(一)节点双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。
因此节点只是一个“瞬间”，被称为事件。
双代号网络图节点只代表工作的开始或结束。
不代表工作本身。
（二）工作在双代号网络图中，工作是用箭线表示的。
箭尾表示工作的开始，箭头表示工作的完成。
对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。
双代号网络图中工作是用箭线表示的。
单代号网络图中工作是用结点表示的。
（三）虚工作(逻辑箭线)虚工作是一项虚拟的工作，实际并不存在。
它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。
用虚箭线表示虚工作，其持续时间为0。
虚工作用实箭线表示时，需要标注持续时间为0。
理解虚工作的涵义，既不消耗时间也不消耗资源。
持续时间为0，仅用来表示逻辑关系连接和区分。
在时标网络图中虚箭线只有上下，没有左右方向（四）网络图的绘制在绘制网络图前，根据工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。
（五）双代号网络图绘制在时间坐标上，称为时标网络计划。
时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。
我们案例考试中经常驻出现早时标网络图。
时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。
（一）、基本概念的计算（六时标注法）网络图的计算十分重要。
想对网络图进行计算，首先要从它们的基本概念入手，通过分析基本概念就可以得出计算的原理和公式。
有的同志经常对基本概念一扫而过，直接去做网络计算题目，这样事倍功半。
双代号时标网络计划一、双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示工作的时差特点：以水平时间为坐标尺度，特点如下1、具有网络计划与横道计划的优点，能够清楚地表明计划的时间进程，使用方便2、能直接在图上显示出各项工作的开始与完成时间，工作的自由时差及关键线路；3、在时标网络计划中，可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整4、由于箭线受时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘制，但在使用计算机后，这一问题已较容易的解决。
二、绘制方法：1、必须以水平时间坐标为尺度表示工作时间，在编制计划之前确定，可为时、天、周、月、季等。
2、应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。
3、时标网络计划中所有的符号在时间坐标上的水平投影位置，都必须与其时间参数相对应，节点中心必须对准相应的时标位置。
4、时标网格计划中虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示三、编制方法：(一)间接绘制法所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。
在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。
当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。
(二)直接绘制法所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。
(1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。
(2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。
(3)除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。
当某些工作箭线的长度不足以到达该节点时，须用波形线补足，箭头画在与该节点的连接处。
双代号时标网络计划(以下简称时标网络计划)是以时间坐标为尺度绘制的网络计划。
时标的时间单位应根据需要在编制网络计划之前确定，可为时、天、周、旬、月或季。
时标网络计划以实箭线表示工作，每项工作直线段的水平投影长度代表工作的持续时间，以虚箭线表示虚工作，以波形线表示工作与其紧后工作之间的时间间隔(以网络计划终点节点为完成节点的工作除外)。
当工作之后紧接有实工作时，波形线表示本工作的自由时差；当工作之后只紧接虚工作时，则紧接的虚工作的波形线中的最短者为该工作的自由时差。
时标网络计划中的箭线宜用水平箭线或由水平段和垂直段组成的箭线，不宜用斜箭线。
虚工作亦宜如此，但虚工作的水平段应绘成波形线。

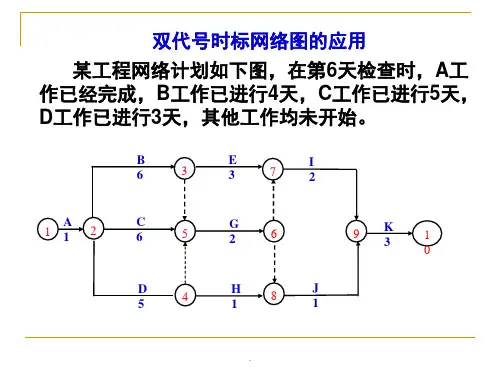

为说明计算坐标、工作日坐标和日历坐标三者的关系，在如下图所示网络计划中采用了三个坐标体系：上面的坐标体系为计算坐标体系，供计算时间参数之用；中间为工作日坐标体系；下面为日历坐标体系。
最早开始时间、最早完成时间以及时间间隔可直接从网络图中读出。
由于Tp=Tc，关键工作的总时差和自由时差均为0，且ESi-j=LSi-j，EFi-j=LFi-j故本例题只计算图所示网络计划中非关键工作的自由时差、总时差、最迟开始时间和最迟完成时间。
时标网络计划既具有网络计划的优点，又具有横道计划直观易懂的优点，它将网络计划的时间参数直观地表达出来。
一、时标网络计划的编制方法时标网络计划宜按各项工作的最早开始时间编制。
为此，在编制时标网络计划时应使每一个节点和每一项工作(包括虚工作)尽量向左靠，直至不出现从右向左的逆向箭线为止。
在编制时标网络计划之前，应先按已经确定的时间单位绘制时标网络计划表。
时间坐标可以标注在时标网络计划表的顶部或底部。
当网络计划的规模比较大，且比较复杂时，可以在时标网络计划表的顶部和底部同时标注时间坐标。
必要时，还可以在顶部时间坐标之上或底部时间坐标之下同时加注日历时间。
编制时标网络计划应先绘制无时标的网络计划草图，然后按间接绘制法或直接绘制法进行。
