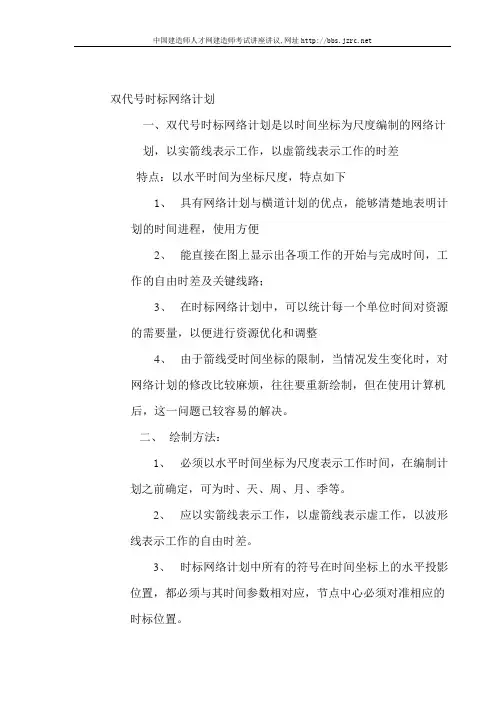

双代号时标网络计划一、双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示工作的时差特点：以水平时间为坐标尺度，特点如下1、具有网络计划与横道计划的优点，能够清楚地表明计划的时间进程，使用方便2、能直接在图上显示出各项工作的开始与完成时间，工作的自由时差及关键线路；3、在时标网络计划中，可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整4、由于箭线受时间坐标的限制，当情况发生变化时，对网络计划的修改比较麻烦，往往要重新绘制，但在使用计算机后，这一问题已较容易的解决。

二、绘制方法：1、必须以水平时间坐标为尺度表示工作时间，在编制计划之前确定，可为时、天、周、月、季等。

2、应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

3、时标网络计划中所有的符号在时间坐标上的水平投影位置，都必须与其时间参数相对应，节点中心必须对准相应的时标位置。

4、时标网格计划中虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示三、编制方法：(一)间接绘制法所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。

在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。

当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。

(二)直接绘制法所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。

(1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。

(2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。

(3)除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。

当某些工作箭线的长度不足以到达该节点时，须用波形线补足，箭头画在与该节点的连接处。

双代号时标网络计划绘制方法
1. 嘿，你知道吗，双代号时标网络计划绘制，第一步就是要搞清楚各个活动之间的关系呀！就像拼图一样，你得先知道每一块该放哪儿。

比如说建房子，你得先打地基，然后才能砌墙，这就是一种先后关系。

2. 然后呢，要给每个活动都标上代号哟，这可不能马虎！就如同给每个人都取个名字一样，好区分呀。

比如做一道菜，把洗菜叫 A，切菜叫 B，炒菜叫 C，这样就清楚啦。

3. 还有呀，时间刻度可得标好呀！这就像是给钟表画上刻度，一格一格很重要哦。

比如说跑步比赛，每一段距离花费的时间都要精确记录。

4. 接下来，在绘制的时候线条要清晰呀，不能乱糟糟的。

就跟画一幅漂亮的画一样，线条得干净利落。

比如画一个人的轮廓，要一笔一划清晰明了。

5. 注意啦，关键路径可一定要找出来呀！这不就像在迷宫里找出口一样重要嘛。

比如爬山，得找到那条最容易到达山顶的路。

6. 别忘了把那些限制条件也考虑进去哟！好比汽车在路上行驶，遇到红灯就得停下来。

例如有个活动必须要等其他活动完成才能开始。

7. 绘制过程中要多检查几遍呀，这可不能出错哟！就像是考试交卷前要仔细检查一样。

比如搭积木，得看看有没有哪块搭错了。

8. 要不断调整和优化呀，让计划更完美。

这就像修剪花枝，让它更漂亮。

比如写一篇文章，要不断修改润色。

9. 最后啊，记住要细心再细心，这样才能画出完美的双代号时标网络计划！就像是给心爱的人准备礼物，得用心去做。

我的观点结论就是：掌握好这些方法，双代号时标网络计划绘制就不是难事啦！。

双代号时标网络计划绘制方法
1. 嘿，先得搞清楚各个节点代表啥呀！就像地图上的地标一样，你得知道每个点是干啥的。

比如说盖房子，每个节点可能就是打地基、砌墙啥的。

2. 然后呢，要把那些工作之间的先后顺序画出来呀！就像你出门得先穿好衣服再穿鞋，可不是乱来的哦！盖房子也是，总不能先装窗户再砌墙吧。

3. 接着呀，给这些工作加上时间长度！这就好比你知道跑一段路要花多长时间一样。

比如说铺地砖要三天时间。

4. 别忘了标注关键路径哦！这可是很重要的，就像是找到迷宫里最快出去的那条路。

像装修房子，水电改造就是关键路径之一呢。

5. 对啦，还得注意那些虚工作哦！它们就像是隐形的桥梁，连接各种关系呢。

好比要先布置好电线才能安装灯具。

6. 绘制的时候要细心认真呀！可别马马虎虎的，不然就像下棋走错步一样。

要是标错了时间，那工程进度不就乱套啦！
7. 要多检查几遍才行呢！这就像你做完作业得检查有没有做错一样。

万一漏了点什么，那可就麻烦咯！
8. 最后呀，好好欣赏一下自己画的双代号时标网络计划，是不是很有成就感！它可是能帮我们更好地管理和安排工作呢！
我的观点结论就是：只要按照这些步骤认真去做，双代号时标网络计划就能绘制好啦！。

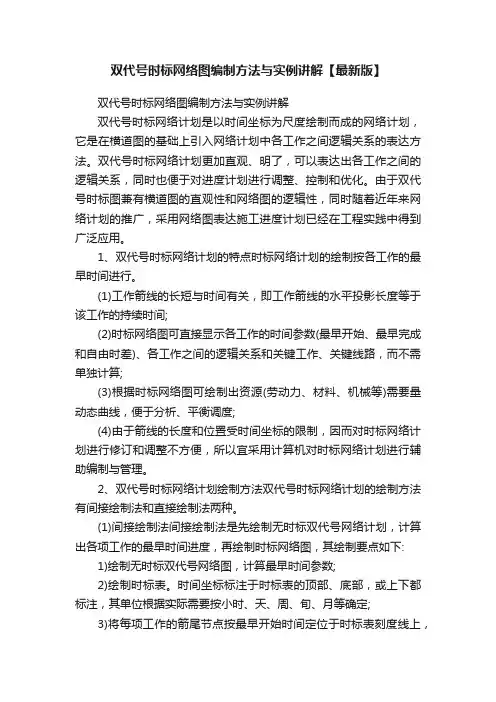

双代号时标网络图编制方法与实例讲解【最新版】双代号时标网络图编制方法与实例讲解双代号时标网络计划是以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。
