YAW-300D型微机全自动抗压抗折试验机操作规程与注意事项主要用途及适用范围：主要用于混凝土试件的抗折强度试验和水泥胶砂及红砖等建筑材料的抗压强度试验。

本机采用电动加荷、电子测力、具有负荷数字显示、加荷速度显示、负荷最大值保持以及过载保护和断电数据保护等功能。

工作范围：最大抗压试验力：300KN最大抗折试验力：10KN测量范围：最大负荷的0.4%-100%操作规程：1接通电源，检查活塞有无异常，仪表显示调零。

2启动油泵电机，检查电脑及操作程序是否正常。

3根据试验需要，选择并安装好所需夹具。

4放置试件，于中心位置。

5启动操作程序。

6观察并记录仪上的显示值。

7验完后清除破碎试块，按仪表上的复位键，以待下次试验。

8维护和保养8.1验机内外应经常保持清洁，防止各部锈蚀。

8.2底座内如有溢油时应及时擦拭干净。

8.3每使用半年至一年应换油一次。

8.4不使用时应将机器用塑料套罩好。

全自动恒应力抗折抗压试验机操作规程1.打开测控箱电源开关，预热10分钟。

2.启动计算机进入操作系统，运行SuperTest5测控软件。

在用户登录界面中正确填写姓名及密码后登录。

3.点击桌面上的抗折（抗压）按钮，进入系统主界面。

系统默认为水泥抗折（抗压）强度试验界面。

4.启动油泵。

5.点击界面中的“参数”按钮，弹出参数对话框，按要求填写或选取相应的参数。

6.按要求装好试样。

7.单击控制软件主界面的“运行”按钮，活塞开始上升，若此时为值显示不为零，可单击“清零”对当前力值进行清零。

当试样受压达到控制的入口力值时试验机即按设定的加载速度对试样进行加压直至试样破碎，计算机会自动记录试验结果，并在主界面左下方的“试验结果”框中显示。

8.如中途要人为停止加载试验，按Enter键，系统会停止加载，按确定键系统会把这一组破型完成的试块保存到数据库。

9.重复6、7操作直至做完一组试样，计算机自动计算出平均力值及平均强度，并将全部结果存入数据库。

10.如果做下一组试验时，重复4、5、6、7操作；如果已经做完全部试验，应该依次停止油泵，关闭控制箱，单击“退出”按钮退出测控软件。

检测岩石压力、抗剪性能的仪器介绍YAW-600T岩石压力、抗剪试验机依据GB/T 23561-2023要求该岩石试验机应能测量煤和岩石的单轴抗压力,抗拉力（巴西劈裂方法）,抗剪力等,并通过计算机自动采集试验数据,配备能够自动计算岩石抗压强度,抗拉强度和直剪强度的数据处理和分析软件,能够输出试验数据与图表。

技术指标：1 试验力：1000KN；2,试验力范围：0～1000KN；3,试验框架整体刚度：不小于；4,平安爱护：超过量程的2%自动停机,具有机械限位爱护,过载爱护,过电流爱护,漏电爱护等功能,对于试验供应透亮爱护罩。

5,测量相对误差：整体不超过1%,其中载荷测量不超过0.5%,位移测量不超过0.25%；6,压盘间距：不小于300mm；7,压盘间距调整为电动调整。

8,立柱间距：不小于300mm；9,压盘尺寸：不小于200mm；10, 活塞行程：不小于200mm；11, 压头材质：高硬度硬质合金；12, 额定电压：220V；13, 可通过伺服机构自动掌握加载速度和/或位移速度。

产品特点：1该装置中附具分为抗压附具,抗拉强度测试附具（巴西劈裂方法）,变角剪切附具,应能对煤和岩石进行压力试验,并能进行单轴抗压强度试验和巴西劈裂试验,抗剪试验,能够自动采集试验数据并计算岩石的单轴抗压强度以及抗拉强度,剪切强度等参数。

整套装置的硬件及软件系统应与GB/T 23561.11-2023煤和岩石物理力学性质测定方法的有关规定和推举方法全都。

2单轴抗压强度试验：岩石试验放在压力机的上下压板之间进行加压,直至试样被压坏时测得的压力强度值。

3岩石抗拉强度试验：4煤和岩石抗剪强度试验：煤和岩石试样的某截面在肯定的法向应力作用下所承受的*剪应力。

5依据GB/T23561剪切破坏面AB上正应力δ和剪应力T的计算方法：δ=（P/F）*cos aT=(P/F)*sin aδ 正应力单位为兆帕T 剪应力单位为兆帕P 试样剪断破坏载荷单位为牛（N）F 剪切面积单位为平方毫米（mm2）a 剪切面与水平面的夹角单位为度（°）6变角附具依据GB/T23561.11-2023设计制作。

台
1
33
针片状规准仪
/
台
1
34
细集料棱角性测定仪
DES-I
台
1
35
软弱颗粒试验仪
ZG1-IOO
台
1
36
电热恒温干燥箱
101-3A
台
2
37
电子天平
BH-15
台
1
38
石子标准筛
2.36-53mm
套
1
39
砂子标准筛
0.075-9.5mm
套
1
40
标准筛
0.075,0.6,1.18,2.36
套
1
41
容积筒
I1、31、51、101>151、201、301

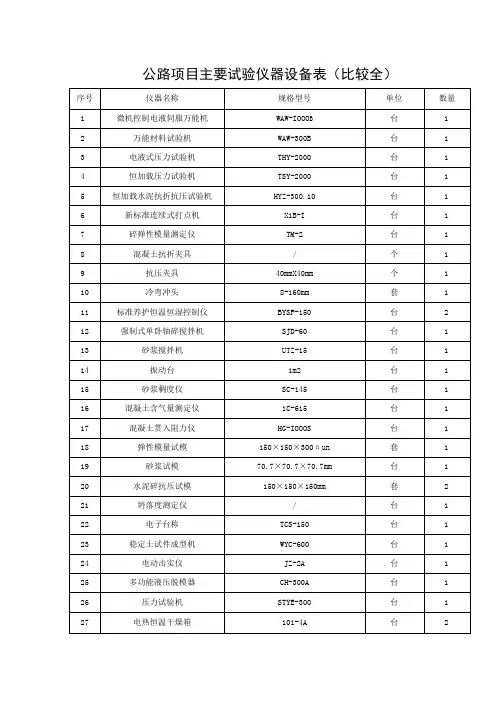

公路项目主要试验仪器设备表（比较全）
序号
仪器名称
规格型号
单位
数量
1
微机控制电液伺服万能机
WAW-IOOOb
台
1
2
万能材料试验机
WAW-300B
台
1
3
电液式压力试验机
THY-2000
台
1
4
恒加载压力试验机
TSY-2000
台
1
5
恒加载水泥抗折抗压试验机
HYZ-300.10
台
1
6
新标准连续式打点机
X1B-I
1
50
沥青标准筛
0.075-37.5πιm
套
1
51
理论最大相对密度试验器
SYD-071IA
台
1
52
微机控制马歇尔稳定度试验仪
MDW-50B
台
1
53
马歇尔电动击实仪

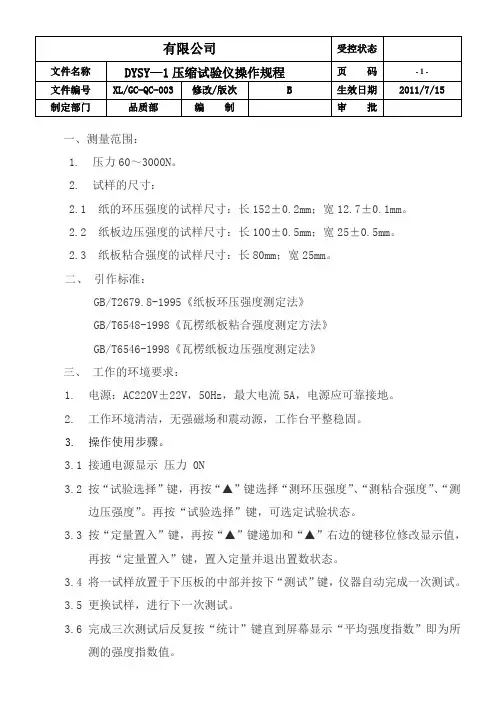

文件编号XL/GC-QC-003 修改/版次 B 生效日期2011/7/15制定部门品质部编制审批一、测量范围：1. 压力60～3000N。

2. 试样的尺寸：2.1 纸的环压强度的试样尺寸：长152±0.2mm；宽12.7±0.1mm。

2.2 纸板边压强度的试样尺寸：长100±0.5mm；宽25±0.5mm。

2.3 纸板粘合强度的试样尺寸：长80mm；宽25mm。

二、引作标准：GB/T2679.8-1995《纸板环压强度测定法》GB/T6548-1998《瓦楞纸板粘合强度测定方法》GB/T6546-1998《瓦楞纸板边压强度测定法》三、工作的环境要求：1. 电源：AC220V±22V，50Hz，最大电流5A，电源应可靠接地。

2. 工作环境清洁，无强磁场和震动源，工作台平整稳固。

3. 操作使用步骤。

3.1 接通电源显示压力 0N3.2 按“试验选择”键，再按“▲”键选择“测环压强度”、“测粘合强度”、“测边压强度”。

再按“试验选择”键，可选定试验状态。

3.3 按“定量置入”键，再按“▲”键递加和“▲”右边的键移位修改显示值，再按“定量置入”键，置入定量并退出置数状态。

3.4 将一试样放置于下压板的中部并按下“测试”键，仪器自动完成一次测试。

3.5 更换试样，进行下一次测试。

3.6 完成三次测试后反复按“统计”键直到屏幕显示“平均强度指数”即为所文件编号XL/GC-QC-003 修改/版次 B 生效日期2011/7/15 制定部门品质部编制审批测的强度指数值。

2.7 试验完毕，按“提取”可显示当前试验状态的当次试验的各项参数；按“统计”键则显示一组测试数据的各项参数；按“打印”键完成试验统计打印输出。

四、维护保养。

操作者应熟读使用说明书，严格遵守操作规程，并做好以下维护保养：1. 经常的保持仪器清洁，长期不用时应加罩防尘。

2. 仪器出现故障时，应请专业人员检查排除，切勿带病运行。
