模电实验指导书
模电实验指导书
⽬录
实验⼀常⽤电⼦仪器的使⽤ (2)
实验⼆晶体管共射极单管放⼤器 (7)
实验三负反馈放⼤器 (15)
实验四直流稳压电源 (19)
实验⼀常⽤电⼦仪器的使⽤
⼀、实验⽬的1、学习电⼦电路实验中常⽤的电⼦仪器——⽰波器、函数信号发⽣器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使⽤⽅法。2、初步掌握⽤双踪⽰波器观察正弦信号波形和读取波形参数的⽅法。
⼆、实验原理
在模拟电⼦电路实验中，经常使⽤的电⼦仪器有⽰波器、函数信号发⽣器、直流稳压电源、交流毫伏表及频率计等。它们和万⽤电表⼀起，可以完成对模拟电⼦电路的静态和动态⼯作情况的测试。
实验中要对各种电⼦仪器进⾏综合使⽤，可按照信号流向，以连线简捷，调节顺⼿，观察与读数⽅便等原则进⾏合理布局，各仪器与被测实验装置之间的布局与连接如图1－1所⽰。接线时应注意，为防⽌外界⼲扰，各仪器的共公接地端应连接在⼀起，称共地。信号源和交流毫伏表的引线通常⽤屏蔽线或专⽤电缆线，⽰波器接线使⽤专⽤电缆线，直流电源的接线⽤普通导线。
图1－1 模拟电⼦电路中常⽤电⼦仪器布局图1、⽰波器
⽰波器是⼀种⽤途很⼴的电⼦测量仪器，它既能直接显⽰电信号的波形，⼜能对电信号进⾏各种参数的测量。使⽤说明见附录1.
2、函数信号发⽣器
函数信号发⽣器按需要输出正弦波、⽅波、三⾓波三种信号波形。输出电压最⼤可达20V P－P。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。函数信号发⽣器的输出信号频率可以通过频率分档开关进⾏调节。
注意：函数信号发⽣器作为信号源，它的输出端不允许短路。3、交流毫伏表
交流毫伏表只能在其⼯作频率范围之内，⽤来测量正弦交流电压的有效值。
为了防⽌过载⽽损坏，测量前⼀般先把量程开关置于量程较⼤位置上，然
后在测量中逐档减⼩量程。
三、实验设备与器件1、函数信号发⽣器
2、双踪⽰波器
3、交流毫伏表
四、实验内容1、⽤机内校正信号对⽰波器进⾏⾃检。
直流稳压电源设计
1. 引言
直流稳压电源是一种用于提供恒定直流电压输出的电子设备，广泛应用于各个领域的电子设备中。本文将详细介绍直流稳压电源的设计过程，包括理论基础、电路设计、实验步骤和结果分析等。
2. 理论基础
2.1 直流稳压原理
直流稳压电源的基本原理是通过负反馈控制技术，使得输出端的电压保持在一个稳定值。在负载变化或输入电源波动时，通过调节控制信号，使得输出端的电压不受影响。
2.2 稳压管
稳压管是直流稳压电源中常用的元件，它能够根据输入端的变化自动调整其导通状态以保持输出端的恒定电压。常见的稳压管有Zener二极管和三端稳压器。
2.3 变压器
变压器是直流稳压电源中用于降低或升高交流输入电源的元件。通过变换输入端的交流电压，可以得到所需的直流输出电压。
3. 电路设计
3.1 输入端设计
输入端设计包括交流输入电源的接入和滤波。将交流输入电源通过变压器降压至所需的电压等级。使用滤波电路对输入信号进行滤波，去除交流成分，得到纯净的直流信号。
3.2 稳压管设计
稳压管是直流稳压电源中最关键的元件之一。根据所需的输出电压和额定电流，选择合适的稳压管进行设计。在稳压管前后分别加上适当的限流电阻和维护电阻，以保证稳定工作。
3.3 输出端设计
输出端设计主要包括负载调节和过载保护。通过连接合适的负载电阻，并在输出端加上过载保护元件，可以实现对输出端电流和功率的控制和保护。 4. 实验步骤
4.1 确定需求和参数
首先需要明确直流稳压电源的需求和参数，包括输出电压、额定电流、负载范围等。
4.2 选取元件和计算参数
根据需求确定所需的元件，并进行参数计算。包括变压器的变比计算、稳压管的选择和限流电阻的计算等。
4.3 绘制电路图
根据元件选取和参数计算结果，绘制直流稳压电源的电路图。
4.4 搭建实验电路
按照电路图，搭建实验所需的电路，连接各个元件。
4.5 调试和测试
对搭建好的实验电路进行调试和测试，包括输入端、稳压管和输出端的工作状态检查。

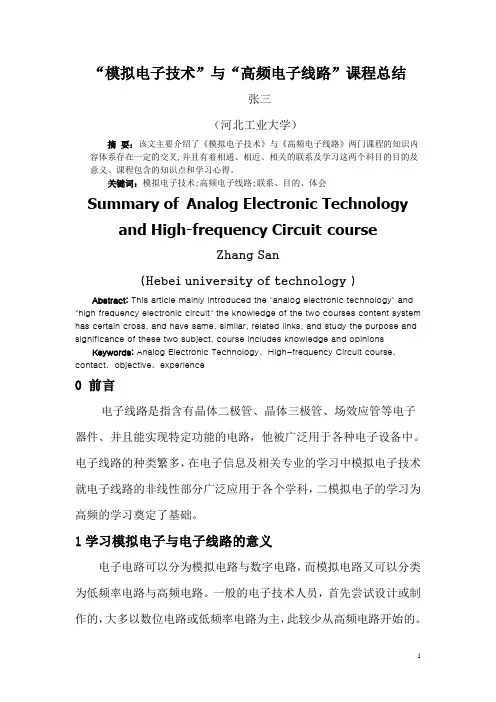

1 “模拟电子技术”与“高频电子线路”课程总结
张三
（河北工业大学）
摘 要：该文主要介绍了《模拟电子技术》与《高频电子线路》两门课程的知识内容体系存在一定的交叉,并且有着相通、相近、相关的联系及学习这两个科目的目的及意义、课程包含的知识点和学习心得。
关键词：模拟电子技术;高频电子线路;联系、目的、体会
Summary of
Analog Electronic Technology
and High-frequency Circuit course
Zhang San
(Hebei university of technology )
Abstract: This article mainly introduced the "analog electronic technology" and
"high frequency electronic circuit" the knowledge of the two courses content system
has certain cross, and have same, similar, related links, and study the purpose and
significance of these two subject, course includes knowledge and opinions
Keywords: Analog Electronic Technology、High-frequency Circuit course、contact、objective、experience
0 前言
电子线路是指含有晶体二极管、晶体三极管、场效应管等电子器件、并且能实现特定功能的电路，他被广泛用于各种电子设备中。电子线路的种类繁多，在电子信息及相关专业的学习中模拟电子技术就电子线路的非线性部分广泛应用于各个学科，二模拟电子的学习为高频的学习奠定了基础。
数电模电基础知识总结
在电子技术的领域中，数字电子技术（数电）和模拟电子技术（模电）是两个至关重要的基础分支。无论是日常生活中的电子设备，还是复杂的工业控制系统，都离不开数电和模电的应用。接下来，让我们一同走进数电模电的世界，对其基础知识进行一番梳理和总结。
一、模拟电子技术基础知识
模拟电子技术主要处理连续变化的电信号，其信号的幅度、频率和相位等参数可以在一定范围内连续取值。
（一）半导体器件
半导体是模电的基础材料，常见的半导体器件有二极管、三极管和场效应管等。
二极管具有单向导电性，常用于整流、限幅和钳位等电路。三极管分为 NPN 型和 PNP 型，它可以实现电流放大作用，是放大器的核心元件。场效应管则具有输入电阻高、噪声低等优点，在集成电路中应用广泛。
（二）基本放大电路
放大电路是模电中的重要内容。共发射极放大电路、共集电极放大电路和共基极放大电路是常见的三种基本放大电路。共发射极放大电路具有较大的电压和电流放大倍数，但输入输出电阻适中；共集电极放大电路，又称射极跟随器，其输入电阻高，输出电阻低，电压放大倍数接近于 1，但电流放大倍数较大；共基极放大电路具有较大的频率响应和较宽的通频带。
（三）集成运算放大器
集成运放是一种高增益、高输入电阻、低输出电阻的直接耦合放大器。它在信号运算、处理和产生等方面有着广泛的应用。通过引入负反馈，可以实现加法、减法、积分、微分等运算功能。
（四）反馈电路
反馈在模电中起着重要的作用。正反馈可以使电路产生自激振荡，常用于正弦波振荡器中；负反馈可以改善放大电路的性能，如提高稳定性、改变输入输出电阻、减小非线性失真等。
（五）功率放大电路
功率放大电路的主要任务是在保证信号不失真的前提下，尽可能提高输出功率和效率。常见的功率放大电路有甲类、乙类和甲乙类功放。
（六）直流电源
直流电源包括电源变压器、整流电路、滤波电路和稳压电路等部分。它为电子设备提供稳定的直流电压。
