直流电路习题及答案直流选择一、单选题1. 5A电流从一个二端元件的a端流入b端流出,若b端电位比a端高20V,则此元件是()。
A 吸收功率B 发出功率C 不能确定2.某实验室有额定电压220V、额定功率100W的白炽灯12盏,另有额定电压220V、额定功率2kW的电炉5台,都在额定状态下工作,则在2小时内消耗的总电能为()。
A 22 kWhB 10.4 kWhC 22.4 kWhD 20.4 kWh3.从外特性来看,任何一条电阻R支路与恒流源I()联,其结果可以用一个S等效恒流源替代,该等效电源值为()。
IA 并,SIB 串,SRIC 并,SRID 串,S4.将小灯泡与可变电阻串联后接到恒流源上,当可变电阻增大时,小灯泡的电压(),所以小灯泡的亮度()。
A 减小,变暗B 减小,变亮C 增大,变亮D 不变,不变5.电路中等电位点可以(),之后对电路的其它部分()影响。
A 短路,没有B短路,有 C开路,没有 D 开路,有 6. 电路中有多个电源共同作用,其中有一个电压源支路的电压增大5倍,则该支路电流( )。
A 增大5倍B 不能确定C 减小5倍D 不变7. 用一个满刻度偏转电流为50A μ、电阻g R 为Ωk 2表头,并联分流电阻1R ,制成量程为10mA 的直流电流表,并联分流电阻1R 应为( )。
A20Ω B20.05Ω C10.05Ω D 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表,则附加电阻应为( )。
A697 k Ω B597 k Ω C497 k Ω D 47 k Ω 9. 若电源供电给电阻L R 时,电压源S U 和电阻L R 值均保持不变,为了使电源输出功率最大,应调节内阻值等于( )。
AL R B0 C∞ D 2L R10. 若电源的外特性为I U 210-=(V ),则外接电导0.5S 后的电流为( )A ,电压为( )V 。
第十章 直流电源自 测 题一、判断下列说法是否正确,用“√”“×”表示判断结果填入空内。
(1) 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( )(2) 直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( )(3)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( )因此,它们的整流管的平均电流比值为2:1。
( )(4)若U 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
( )(5)当输入电压U I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( )(6)一般情况下,开关型稳压电路比线性稳压电路效率高。
( ) 解:(1)× (2)√ (3)√ × (4)√ (5)×(6)√二、在图10.3.1(a )中,已知变压器副边电压有效值U 2为10V ,23T C L ≥R (T 为电网电压的周期)。
测得输出电压平均值U O (AV )可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
(1)正常情况U O (AV )≈ ;(2)电容虚焊时U O (AV )≈ ;(3)负载电阻开路时U O (AV )≈ ;(4)一只整流管和滤波电容同时开路,U O (AV )≈ 。
解:(1)B (2)C (3)A (4)D三、填空:图T10.3在图T10.3所示电路中,调整管为 ,采样电路由 组成,基准电压电路由 组成, 比较放大电路由 组成, 保护电路由 组成;输出电压最小值的表达式为 ,最大值的表达式为 。
解:T 1,R 1、R 2、R 3,R 、D Z ,T 2、R c ,R 0、T 3;)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++,。
第十章直流电源自测题一、判断下列说法是否正确,用“√”“×”表示判断结果填入空内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
()(2)直流电源是一种能量转换电路,它将交流能量转换为直流能量。
()(3)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
()因此,它们的整流管的平均电流比值为2:1。
()(4)若U2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U。
()(5)当输入电压U I和负载电流I L变化时,稳压电路的输出电压是绝对不变的。
()(6)一般情况下,开关型稳压电路比线性稳压电路效率高。
()解:(1)×(2)√(3)√×(4)√(5)×(6)√二、在图10.3.1(a)中,已知变压器副边电压有效值U2为10V,23TCRL(T为电网电压的周期)。
测得输出电压平均值U O(AV)可能的数值为A. 14VB. 12VC. 9VD. 4.5V选择合适答案填入空内。
(1)正常情况U O(AV)≈;(2)电容虚焊时U O(AV)≈;(3)负载电阻开路时U O(AV)≈;(4)一只整流管和滤波电容同时开路,U O(AV)≈。
解:(1)B (2)C (3)A(4)D三、填空:图T10.3在图T10.3所示电路中,调整管为 ,采样电路由组成,基准电压电路由 组成, 比较放大电路由 组成, 保护电路由组成;输出电压最小值的表达式为 ,最大值的表达式为 。
解:T 1,R 1、R 2、R 3,R 、D Z ,T 2、R c ,R 0、T 3;)( )(BE2Z 3321BE2Z 32321U U R R R R U U R R R R R +++++++,。
四、在图T10.4所示稳压电路中,已知稳压管的稳定电压U Z 为6V ,最小稳定电流I Z m i n 为5mA ,最大稳定电流I Z ma x 为40mA ;输入电压U I 为15V ,波动范围为±10%;限流电阻R 为200Ω。

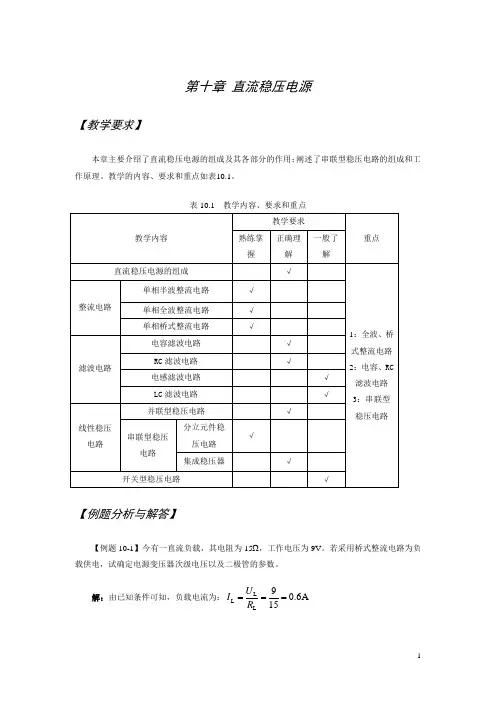

第十章直流稳压电源【教学要求】本章主要介绍了直流稳压电源的组成及其各部分的作用;阐述了串联型稳压电路的组成和工作原理。
教学的内容、要求和重点如表10.1。
表10.1 教学内容、要求和重点【例题分析与解答】【例题10-1】今有一直流负载,其电阻为15Ω,工作电压为9V。
若采用桥式整流电路为负载供电,试确定电源变压器次级电压以及二极管的参数。
解:由已知条件可知,负载电流为:LLL90.6A 15UIR===流过二极管的平均电流为:()L D AV 110.60.3A 22I I ==⨯= 电源变压器次级电压为:L 2910V 0.90.9V V ===二极管承受的反向电压为:RM21014V V =≈考虑到电网电压±10%的波动,二极管的最大整流电流和最高反向工作电压应分别满足:LDM 1.1 1.10.30.33A 2I I >=⨯=【例题10-2】利用图10-2所示电路为收音机设计一个稳压器。
蓄电池的电压在11~13V 之间变化,通过稳压器为收音机提供6V 的工作电压,收音机从关机到音量最大对应的工作电流为0~30mA 。
试选择稳压管和电阻R 。
+–V I +–V O图10-2解:根据已知条件,确定稳压管的最大工作电流I zmax 。
将式Imax z Imin z zmax Lmin zmin Lmax V V V V R I I I I --<<++取等号,有Imax z Imin z zmax Lmin zmin LmaxV V V VI I I I --=++,并设稳压管最小工作电流是最大工作电流的十分之一,即zmin zmax 0.1I I =,可得()()Lmax Imax z Lmin Imin z zmaxImin z Imax0.90.1I V V I V V I V V V ---=-- 由此式求得稳压管最大工作电流I zmax 的下限值,代入数据,得()zmax 3013649mA 110.960.113I ⨯-==-⨯-⨯稳压管的最大耗散功率为z z zmax 649294mW P V I =⋅=⨯=据此,选择稳压管1N5731(参数:最大耗散功率P z 为0.4W ,稳定电压V z 为6.2V ,最大工作电流I zmax 为62mA )根据所选稳压管,确定电阻R 。

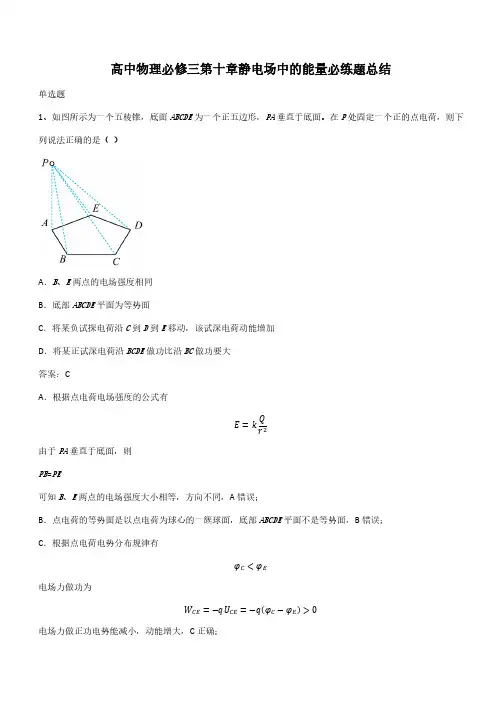

高中物理必修三第十章静电场中的能量必练题总结单选题1、如图所示为一个五棱锥,底面ABCDE为一个正五边形,PA垂直于底面。
在P处固定一个正的点电荷,则下列说法正确的是()A.B、E两点的电场强度相同B.底部ABCDE平面为等势面C.将某负试探电荷沿C到D到E移动,该试深电荷动能增加D.将某正试深电荷沿BCDE做功比沿BC做功要大答案:CA.根据点电荷电场强度的公式有E=k Q r2由于PA垂直于底面,则PB=PE可知B、E两点的电场强度大小相等,方向不同,A错误;B.点电荷的等势面是以点电荷为球心的一簇球面,底部ABCDE平面不是等势面,B错误;C.根据点电荷电势分布规律有φC<φE电场力做功为W CE=−qU CE=−q(φC−φE)>0电场力做正功电势能减小,动能增大,C正确;D.根据点电荷电势分布规律有φB=φE,φC<φB则有W BE=qU BE=q(φB−φE)=0,W BC=qU BC=q(φB−φC)>0则将某正试深电荷沿BCDE做功比沿BC做功要小,D错误。
度选C。
2、如图,竖直面内一绝缘细圆环的上、下半圆分别均匀分布着等量异种电荷。
a、b为圆环水平直径上的两个点,c、d为竖直直径上的两个点,它们与圆心的距离均相等。
则下列说法错误..的是()A.a、b两点的场强相等B.a、b两点的电势相等C.c、d两点的场强相等D.c、d两点的电势相等答案:DAB.将带电圆环看成若干个点电荷,取关于水平直径对称的两个点电荷,依据点电荷的电场强度大小与方向,结合矢量的合成法则,如下图所示,那么此两个点电荷在a、b两点产生电场强度大小相等,方向相同,同理,任意两个关于水平直径对称的两个点电荷在a、b两点产生的合电场强度大小相等,方向都相同,那么带异种电荷的上、下半圆在a、b两点的场强相等,方向相同,再依据电场线与等势线垂直,可知,ab连线即为等势线,因此a、b两点的电势也相等,故AB正确,不符合题意;CD.将带电圆环看成若干个点电荷,取上半圆关于竖直直径对称的两个点电荷,依据点电荷的电场强度大小与方向,结合矢量的合成法则,如上图所示,那么此两个点电荷在c点产生电场强度的方向竖直向下,同理,取下半圆关于竖直直径对称的两个点电荷,依据点电荷的电场强度大小与方向,结合矢量的合成法则,如上图所示,那么此两个点电荷在d点产生电场强度的方向也竖直向下,由于c、d两点关于水平直径对称,那么c、d两点的场强相等,因此任意两个关于竖直直径对称的两个点电荷在c、d两点产生的合电场强度大小相等,方向都相同,那么带异种电荷的上、下半圆在c、d两点的场强相等,方向相同,再依据沿着电场线方向电势降低,可知,c点的电势高于d,故C正确,不符合题意,D错误,符合题意。
一、选择题(08 分)1.在图示电路中,当电路某一参数变化时其余参数不变。
选择正确答案填空:1.正常工作时,U I;A.9V B.18V C.24V2.R开路,U I;A.18V B.24V C.28V3.电网电压降低时,I Z将;A.增大 B.减小 C.不变4.负载电阻R L增大时,I Z将。
A.增大 B.减小 C.不变(08 分)2.在图示电路中,已知U I的平均值记做,当电路中某一参数变化时其余参数不变。
选择正确答案填空:1.正常工作时,;A.9V B.18V C.24V2.R开路,;A.28V B.24V C.18V3.电网电压升高时,I Z将;A.减小 B.基本不变 C.增大4.负载电阻R L减小时,I Z将。
A.减小 B.基本不变 C.增大(08 分)3.选择填空:1.开关稳压电源中的调整管工作在();A.放大状态 B.饱和状态 C.开关状态2.与线性稳压电源相比,开关稳压电源的突出优点是();A.自身功耗小 B.输出电压可调范围大 C.输出电压稳定性好3.一般的开关稳压电源在空载时,会();A.烧坏调整管 B.使输出电压不可调 C.正常工作4.开关稳压电源适于制成()。
A.输出电压调节范围很宽的稳压电源B.输出电压变化不大,输出大电流的稳压电源C.高精度的基准电源(08 分)4.在图示稳压电路中,稳压管的稳定电压U Z=5V,最小稳定电流I Zmin=5mA,最大稳定电流I Zmax=30mA,正向导通电压U D=0.7V;U I=16V。
在不同情况下,分别测得输出电压U O为①0.7V,②4V,③5V,④8V,请选择一个答案填入空内。
(如左下图)1.当R=1kΩ且R L=1kΩ时,U O=;2.当R=3kΩ,R L=1kΩ时,U O=;3.当R=R L=2kΩ,且VD Z开路时,U O=;4.当R=3kΩ,且VD Z接反时,U O=。
(08 分)5.在图示稳压电路中,稳压管的稳定电压U Z=6V,最小稳定电流I Zmin=5mA,最大稳定电流I Zmax=35mA,正向导通电压U D=0.7V;U I=20V。

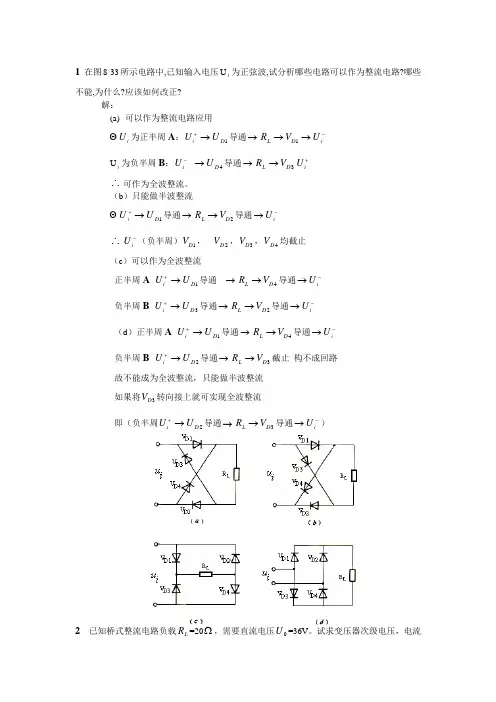

1 在图8-33所示电路中,已知输入电压U i 为正弦波,试分析哪些电路可以作为整流电路?哪些不能,为什么?应该如何改正? 解:(a) 可以作为整流电路应用 i U 为正半周A :+i U 1D U →导通→L R 1D V →-→i U U i 为负半周B :-i U 4D U →导通→L R 3D V →+i U ∴可作为全波整流。
(b )只能做半波整流 +i U 1D U →导通→L R 2D V →导通-→i U ∴-i U (负半周)1D V ,2D V ,3D V ,4D V 均截止 (c )可以作为全波整流正半周A +i U 1D U →导通→L R 4D V →导通-→i U 负半周B +i U 3D U →导通→L R 2D V →导通-→i U (d )正半周A +i U 1D U →导通→L R 4D V →导通-→i U 负半周B +i U 2D U →导通→L R 3D V →截止 构不成回路 故不能成为全波整流,只能做半波整流 如果将3D V 转向接上就可实现全波整流 即(负半周+i U 2D U →导通→L R 3D V →导通-→i U )2 已知桥式整流电路负载L R =20Ω,需要直流电压0U =36V 。
试求变压器次级电压,电流及流过整流二极管平均电流。
解:2U =? 0U =0.92U ,∴2U =9.00U =9.036= 40V (次级交流电压有效值) L I =L R U 0=Ω2036V =1.8A ,V T =21L I = 0.9A 与次级电流相同 全波整流四个管两两轮流导通 ∴V I =21L I 3在桥式整流电容滤波电路中,已知=L R =120Ω,0U =30V ,交流电源频率 Z H f 50=。
试选择整流二极管,并确定滤波电容的容量和耐压值。
解:(1)0U =1.22U ∴2U =V U 252.1302.10= V U U RM 3525222=⨯== A V I av D 125.011203021)(=Ω= (2)选C :S T RC 04.02501424=⨯== f F C μ33000033.012004.0==Ω= C 的 耐压值,为电源波动10±% 则V U U cm 5.381.1351.122=⨯=⨯=。
模拟电子技术部分习题及答案——直流稳压电源项目一、二极管与三极管的基础知识二极管习题一、熟悉概念与规律1.半导体2.P型半导体3.N型半导体4.PN结5.单向导电性6.整流二极管7.稳压二极管8.发光二极管9.开关特性10.三极管11.三极管的饱合特性12.三极管的截止特性13.三极管的放大特性二、理解与计算题1.当温度升高时,二极管的正向压降_ 变小,反向击穿电压变小。
2.硅稳压二极管并联型稳压电路中,硅稳压二极管必须与限流电阻串联,此限流电阻的作用是(C——调压限流)。
A、提供偏流B、仅限流电流C、兼有限流和调压两个作用3. 有两个2CW15 稳压管,一个稳压值是8V,另一个稳压值是7.5V,若把两管的正极并接,再将负极并接,组合成一个稳压管接入电路,这时组合管的稳压值是(B——7.5V)。
8V;B、7.5V;C、15.5V4.稳压管DW稳压值为5.3V,二极管VD正向压降0.7V,当VI 为12V时,DW和VD 是否导通,V0 为多少?R电阻的作用。
答:DW和VD 不导通,V0 为5.3V,R电阻的作用是分压限流。
5.下图中D1-D3为理想二极管,A,B,C灯都相同,试问哪个灯最亮?()6.在图所示的电路中,当电源V=5V 时,测得I=1mA。
若把电源电压调整到V=10V,则电流的大小将_____。
A.I=2mAB.I<2mAC.I>2mA7.图所示电路,设Ui=sinωt(V),V=2V,二极管具有理想特性,则输出电压Uo 的波形应为图示_______图。
8.图所示的电路中,Dz1 和Dz2 为稳压二极管,其稳定工作电压分别为6V 和7V,且具有理想的特性。
由此可知输出电压Uo 为_______。
9.二极管最主要的特性是____________,它的两个主要参数是反映正向特性的____________和反映反向特性的____________。
10.图所示是一个输出6V 正电压的稳压电路,试指出图中有哪些错误,并在图上加以改正。
模电答案第十章第10章直流电源自测题一.判断下列说法是否正确,用“√”和“×”表示判断结果填入括号内。
(1)直流电源是一种将正弦信号转换为直流信号的波形变换电路。
(×)(2)直流电源是一种能量转换电路,它将交流能量转换为直流能量。
(√)(3)在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
(√);因此,它们的整流管的平均电流比值为2:1。
(×)(4)若u2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为2u2。
(√)(5)当输入电压UI和负载电流IL改变时,稳压电路的输出电压绝对不变。
(×)(6)一般来说,开关稳压电路的效率高于线性稳压电路。
(√)二、在图10.3.l(a)中,已知变压器副边电压有效值u2为10v,rlc?网电压的周期)。
测得输出电压平均值uo(av)可能的数值为a.14vb.12vc.9vd.4.5v选择合适的答案并填空。
(1)正常情况uo(av)≈(b);(2)电容虚焊时uo(av)≈(c);(3)负载电阻开路时uo(av)≈(a);(4)一个整流器和滤波电容器同时开路,uo(AV)≈ (d)。
三、填空:在图t10.3所示电路中,调整管为(t1),采样电路由(r1、r2、r3)组成,基准电压电路由(r、dz)组成,比较放大电路由(t2、rc)组成,保护电路由(r0、t3)组成;输出电压最小值的表达式为(3T(t是电2r1?R2?R3(UZ?Ube2)),最大值的表达式r3(r1?r2?r3(uz?ube2))r2?r3图T10 3图T10 4四、在图t10.4所示稳压电路中,已知稳压管的稳定电uz为6v,最小稳定电流izmin为5ma,最大稳定电流izmax为40ma;输入电压ui为15v,波动范围为±10%;限流电阻r为200ω。
(1)电路是否能空载?为什么?(2)作为稳压电路的指标,负载电流il的范围为多少?解决方案:(1)由于空载时流过调节器的最大电流:idzmax?伊马克斯?因此,电路不能卸载。
高中物理必修三第十章静电场中的能量基础知识手册单选题1、如图所示,两条完全相同的圆弧形材料AOB和COD,圆弧对应的圆心角都为120°,圆弧AOB在竖直平面内,圆弧COD在水平面内,以O点为坐标原点、水平向右为x轴正方向,两弧形材料均匀分布正电荷,P点为两段圆弧的圆心,已知P点处的电场强度为E0、电势为φ0,设圆弧AO在圆心P处产生的电场强度大小为E,产生的电势为φ,选无穷远的电势为零,以下说法正确的是()A.E=√33E0,φ=14φ0B.E=√36E0,φ=34√φ0e2mC.将质子(比荷em )从P点无初速释放,则质子的最大速度为√φ0e2mD.若两段弧形材料带上的是等量异种电荷,x轴上各点电场强度为零,电势为零答案:DAB.圆弧AO在圆心P点产生的场强大小与圆弧OB在P点产生的场强大小相等,两个场强方向夹角为60°,电势相等,同理圆弧OC在圆心P点产生的场强大小与圆弧OD在P点产生的场强大小相等,且夹角也为60°,电势相等,根据电场强度矢量叠加法则有4Ecos30o=E0计算解得E=√3 6E0根据电势标量的叠加法则有φ=4φ0得φ=φ04故AB 错误;C .从P 点无初速释放质子,到达无穷远处时速度最大,根据动能定理有eφ0=12mv 2 得v =√2φ0e m故C 错误;D .若两段弧形材料带上的是等量异种电荷,正电荷和负电荷在x 轴上各点产生电场强度大小相等,方向相反,其合场强为零,正、负电荷产生电势数值相等,电势叠加结果为零,故D 正确。
故选D 。
2、如图,竖直面内一绝缘细圆环的上、下半圆分别均匀分布着等量异种电荷。
a 、b 为圆环水平直径上的两个点,c 、d 为竖直直径上的两个点,它们与圆心的距离均相等。
则下列说法错误..的是( )A .a 、b 两点的场强相等B .a 、b 两点的电势相等C .c 、d 两点的场强相等D .c 、d 两点的电势相等答案:DAB .将带电圆环看成若干个点电荷,取关于水平直径对称的两个点电荷,依据点电荷的电场强度大小与方向,结合矢量的合成法则,如下图所示,那么此两个点电荷在a 、b 两点产生电场强度大小相等,方向相同,同理,任意两个关于水平直径对称的两个点电荷在a 、b 两点产生的合电场强度大小相等,方向都相同,那么带异种电荷的上、下半圆在a、b两点的场强相等,方向相同,再依据电场线与等势线垂直,可知,ab连线即为等势线,因此a、b两点的电势也相等,故AB正确,不符合题意;CD.将带电圆环看成若干个点电荷,取上半圆关于竖直直径对称的两个点电荷,依据点电荷的电场强度大小与方向,结合矢量的合成法则,如上图所示,那么此两个点电荷在c点产生电场强度的方向竖直向下,同理,取下半圆关于竖直直径对称的两个点电荷,依据点电荷的电场强度大小与方向,结合矢量的合成法则,如上图所示,那么此两个点电荷在d点产生电场强度的方向也竖直向下,由于c、d两点关于水平直径对称,那么c、d两点的场强相等,因此任意两个关于竖直直径对称的两个点电荷在c、d两点产生的合电场强度大小相等,方向都相同,那么带异种电荷的上、下半圆在c、d两点的场强相等,方向相同,再依据沿着电场线方向电势降低,可知,c点的电势高于d,故C正确,不符合题意,D错误,符合题意。
直流电源课后习题解答10.1 判断以下说法是否正确,用“√”“×”表示判断结果填入空内。
(1)整流电路可将正弦电压变为脉动的支流电压。
(√)(2)电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
(√)(3)在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
(×) 10.2判断以下说法是否正确,用“√”“×”表示判断结果填入空内。
⑴ 对于理想的稳压电路,(√)0/0,o I U U R ΔΔ==0.⑵线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
(√) ⑶因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
(√) ⑷在稳压管稳压电路中,稳压管的最大稳压电流必须大于最大负载电流。
(×) 而且,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
(√) 10.3 选择合适答案填入空中。
⑴整流的目的是A 。
A 、将交流变为直流B 、将高频变为低频C 、将正弦波变为方波⑵在单相桥式整流电路中,若有一只整流管接反,则C 。
A 、输出电压约为2D UB 、变为半波整流C 、整流管将因电流过大而烧坏⑶支流稳压电源中的滤波电路的目的是C 。
A 、将交流变为直流B 、将高频变为低频C 、将交、直流混合量中的交流成份滤掉⑷滤波电路应选用B 。
A 、高频滤波电路B 、低频滤波电路C 、带通滤波电路10.4 选择合适答案填入空内。
⑴若要组成输出电压可调,最大输出电流为3A 的支流稳压电源,则应选用D 。
A 、电容滤波稳压管稳压电路B 、电感滤波稳压管稳压电路C 、电容滤波串联型稳压电路D 、电感滤波串联型稳压电路⑵串联型稳压电路中的放大环节所放大的对象是C 。
A 、基准电压B 、采样电压C 、基准电压与采样电压之差⑶开关型直流电源比线性直流电源效率高的原因是A 。
A 、调整管工作的开关状态B 、输出端有LC 滤波电路C 、可以不用电源变压器⑷在脉宽调制式串联型开关稳压电路中,为使输电压增大,对调整管基极控制信号的要求是A 。
科目:模拟电子技术题型:填空题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 稳压电路的主要作用是 稳定输出电压 。
2. 在直流电源中,在变压器副边电压相同的条件下,若希望二极管承受的反向电压较小,而输出直流电压较高,则应采用 倍压 整流电路。
3. 在直流电源中,负载电流若为200mA ,则宜采用 电容 滤波电路。
4. 在负载电流较小的电子设备中,为了得到稳定的但不需要调节的直流输出电压,则可采用 硅稳压或硅二极管 稳压电路或集成稳压电路。
5. 为了适应电网电压和负载电流变化较大的情况,且要求输出电压可以调节,则可采用 串联 晶体管稳压电路或可调的集成稳压器电路。
6. 在电容滤波和电感滤波二者之中, 电感 滤波选用大电流负载。
7. 在电容滤波和电感滤波二者之中, 电容 滤波的直流输出电压高。
8. 具有放大环节的串联型稳压电路在正常工作时,调整管处于 放大 工作状态。
9. 具有放大环节的串联型稳压电路在正常工作时,若要求输出电压为18V ,调整管压降为6V ,整流电路采用电容滤波,则电源变压器次级电压有效值应为 20 V 。
10. 单相桥式整流电路,变压器的副边电压是U 2,则输出电压的平均值 U 0 = 0.9 U 2 。
11. 单相桥式整流电路,变压器的副边电压是U 2,加入电容滤波器后,则输出电压的平均值 U 0 = 1.2U 2 。
12. 小功率直流电源一般由电源变压器、 整流 、滤波、稳压四部分组成。
13. 直流电源能将电量变为直流电量,实质上是一种 能量 转换电路。
14. 单相半波整流电路和桥式整流电路相比,在变压器次级电压相同条件下, 桥式整流 电路的输出电压平均值高了一倍。
15. 若变压器次级电压有效值为U 2,每个整流管的反向峰值电压记作U RM ,则半波整流电路的U RM = 22U 。
16. 若变压器次级电压有效值为U 2,每个整流管的反向峰值电压记作U RM ,则桥式整流电路的U RM = 22U 。
17. 串联反馈式稳定压电路主要包括 调整电路 、取样电路、比较放大和基准电路四个部分。
18. 串联反馈式稳定压电路主要包括调整电路、 取样电路 、比较放大和基准电路四个部分。
19. 串联反馈式稳定压电路主要包括调整电路、取样电路、 比较放大 和基准电路四个部分。
20. 串联反馈式稳定压电路中,取样电路一般由电阻接成 串联 形式来实现。
题型:选择题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 在单相桥式整流电路中,若有一只整流管接反,则 B 。
A. 输出电压约为2U DB. 变为半波直流C. 整流管将因电流过大而烧坏2. 直流稳压电源中滤波电路的目的是 C 。
A. 将交流变为直流B. 将高频变为低频C. 将交、直流混合量中的交流成分滤掉3. 滤波电路应选用 C 。
A.高通滤波电路B. 低通滤波电路C. 带通滤波电路4. 若要组成输出电压可调、最大输出电流为3A 的直流稳压电源,则应采用D 。
A. 电容滤波稳压管稳压电路B. 电感滤波稳压管稳压电路C. 电容滤波串联型稳压电路D. 电感滤波串联型稳压电路5. 串联型稳压电路中的放大环节所放大的对象是 C 。
A. 基准电压B. 采样电压C. 基准电压与采样电压之差6. 开关型直流电源比线性直流电源效率高的原因是 C 。
A. 调整管工作在开关状态B. 输出端有LC 滤波电路C. 可以不用电源变压器7. 在脉宽调制式串联型开关稳压电路中,为使输出电压增大,对调整管基极控制信号的要求是 A 。
A. 周期不变,占空比增大B. 频率增大,占空比不变C. 在一个周期内,高电平时间不变,周期增大8. 在带电容滤波的单相桥式整流电路中,如果电源变压器次级电压的有效值为100V ,则负载电压为( B )a 、 100V ;b 120V ;c 90Vd 45V9. 若V 为某一 单相桥式整流电路的输入电压有效值,则该整流电路中的每一个整流二极管D 所承受的最大反相电压为( B )A 、V ;B 、1.414V ;C 、0.5V ;D 、0.707 V10. 关于整流电路,不正确的是( D )A 主要利用二极管的单向导电性来进行;B 整流电路的输出为单向脉动直流电;C 整流电路的输出信号中仍含有交流成分;D 整流电路的输出信号中不含有交流成分 。
11. 在单相桥式整流电路中,如果电源变压器次级的有效值为U 2,则每只二极管所承受的最高反向电压为( B )a . U2 ; b.22U ; c. 222U12. 如图所示串联型稳压电路中,已知滑动变阻器R P 的滑动端子处于中间位置时,输出电压U o =10V ,若将R P 的滑动端子向上调节时,则输出电压U o 为:( C )A 、>10VB 、等于10VC 、<10VD 、等于U Z13. 如图所示的桥式整流滤波电路,U 2的有效值为20V ,当电容断开时,R L 两端直流电压U o : ( C )A 、28VB 、24VC 、18VD 、9V14. 在单相桥式整流电路中,如果一只二极管接反,则( B )a 将引起电源短路 ;b 将成为半波整流电路;c 仍为桥式整流电路。
15. 整流的目的是 A 。
A. 将交流变为直流B. 将高频变为低频C. 将正弦波变为方波科目:模拟电子技术题型:判断题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 直流电源是一种将正弦信号转换为直流信号的波形变换电路。
( × )2. 直流电源是一种能量转换电路,它将交流能量转换为直流能量。
( √ )3. 在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍。
( √ )4. 在变压器副边电压和负载电阻相同的情况下,桥式整流电路的输出电流是半波整流电路输出电流的2倍,因此,它们的整流管的平均电流比值为2:1。
( × )5. 若U 2为电源变压器副边电压的有效值,则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
( × ) 6. 当输入电压U I 和负载电流I L 变化时,稳压电路的输出电压是绝对不变的。
( × )7. 一般情况下,开关型稳压电路比线性稳压电路效率高。
( √ )8. 整流电路可将正弦电压变为脉动的直流电压。
( √ )9. 电容滤波电路适用于小负载电流,而电感滤波电路适用于大负载电流。
( √ )10. 在单相桥式整流电容滤波电路中,若有一只整流管断开,输出电压平均值变为原来的一半。
( × )11. 对于理想的稳压电路,△U O /△U I =0,R o =0。
( √ )12. 线性直流电源中的调整管工作在放大状态,开关型直流电源中的调整管工作在开关状态。
( √ )13. 因为串联型稳压电路中引入了深度负反馈,因此也可能产生自激振荡。
( √ )14. 在稳压管稳压电路中,稳压管的最大稳定电流必须大于最大负载电流;( × )15. 在稳压管稳压电路中,其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
( × )16. 桥式整流电路中,每一个二极管承受的最高反向电压为变压器次级电压有效值的22倍。
( × )17. 硅稳压管稳压电路如图所示,这个电路能输出10V 的直流电压。
( × )18. 在图示电路中,输出电压的极性是B 端为正,A 端为负。
( × )19. 在桥式整流电路的计算中,流经每个二极管的电流I D 应等于1/4Io ;(× )20. 在桥式整流电路的计算中,每个二极管的U RM 等于0.5 U 2 。
( × )21. 在电容滤波电路中,电容值越大,滤波效果越好( × )。
科目:模拟电子技术题型:简答题章节:第十章 直流电源难度:全部-----------------------------------------------------------------------1. 在图示电路中,调整管为 ,采样电路由 组成,基准电压电路由 组成, 比较放大电路由 组成, 保护电路由 组成;输出电压最小值的表达式为 ,最大值的表达式为 。
2. 在图示稳压电路中,已知稳压管的稳定电压U Z为6V,最小稳定电流I Z m i n为5mA,最大稳定电流I Z m a x为40mA;输入电压U I为15V,波动范围为±10%;限流电阻R为200Ω。
(1)电路是否能空载?为什么?(2)作为稳压电路的指标,负载电流I L的范围为多少?3. 电路如图所示。
合理连线,构成5V的直流电源。
4. 电路如图所示,已知稳压管的稳定电压为6V,最小稳定电流为5mA,允许耗散功率为240mW;输入电压为20~24V,R1=360Ω。
试问:(1)为保证空载时稳压管能够安全工作,R2应选多大?(2)当R2按上面原则选定后,负载电阻允许的变化范围是多少?5. 直流稳压电源如图所示。
(1)说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成。
(2)标出集成运放的同相输入端和反相输入端。
(3)写出输出电压的表达式。
6. 在图示电路中,R1=240Ω,R2=3kΩ;W117输入端和输出端电压允许范围为3~40V,输出端和调整端之间的电压U R为1.25V。
试求解:(1)输出电压的调节范围;(2)输入电压允许的范围;7. 求出图示电路输出电压的表达式。
