第10章 直流稳压电源 测试题 班 学号 姓名：得分：第一题 单项选择题（每题2分）1．若要求输出电压V U o 9=，则应选用的三端稳压器为（ ）。
（A ）W7809 （B ）W7909 （C ）W7912 （D ）W78122．若要求输出电压V U o 18-=，则应选用的三端稳压器为（ ）。
（A ）W7812 （B ）W7818 （C ）W7912 （D ）W79183．直流稳压电源滤波电路中，滤波电路应选用（ ）滤波器。
（A ）高通 （B ）低通 （C ）带通 （D ）带阻4．若单相桥式整流电容滤波电路中，变压器副边电压为有效值为10V ，则正常工作时输出电压平均值)(AV O U 可能的数值为（ ）。
（A ）4.5V （B ）9V （C ）12V （D ）14V5．在单相桥式整流电容滤波电路中，若有一只整流管接反，则（ ）。
（A ）变为半波整流 （B ）并接在整流输出两端的电容C 将过压击穿（C ）输出电压约为2U D （D ）整流管将因电流过大而烧坏6．关于串联型直流稳压电路，带放大环节的串联型稳压电路的放大环节放大的是（ ）。
（A ）基准电压 （B ）取样电压（C ）取样电压与滤波电路输出电压之差 （D ）基准电压与取样电压之差7．集成三端稳压器CW7815的输出电压为（ ）。
（A）V15（B）V15-（C）V5（D）V5-8．变压器副边电压有效值为40V，整流二极管承受的最高反向电压为（）。
（A）20V （B）40V （C）56.6V （D）80V9．用一只直流电压表测量一只接在电路中的稳压二极管的电压，读数只有0.7伏，这表明该稳压管（）。
（A）工作正常（B）接反（C）已经击穿（D）无法判断10．直流稳压电源中滤波电路的目的是（）。
（A）将交流变为直流（B）将交直流混合量中的交流成分滤掉（C）将高频变为低频（D）将高压变为低压11．若单相桥式整流电容滤波电路中，变压器副边电压为有效值为10V，则正常工作时输出电压平均值U O (AV)可能的数值为（）。
（A）14V （B）12V （C）9V （D）4.5V 12．两个稳压二极管，稳压值分别为7V和9V，将它们组成如图所示电路，设输入电压 U1值是20V，则输出电压 U=（）。
（A）20V （B）7V （C）9V （D）16V 13稳压电源电路中，整流的目的是（）。
（A）将交流变为直流（B）将高频变为低频（C）将正弦波变为方波（D）将交、直流混合量中的交流成分滤掉14．具有放大环节的串联型稳压电路在正常工作时，若要求输出电压为18V，调整管压降为6V，整流电路采用电容滤波，则电源变压器次级电压有效值应为（ ）。
（A ）12V （B ）18V （C ）20V （D ）24V15．串联型稳压电源正常工作的条件是：其调整管必须工作于放大状态，即必须满足（ ）。
（A ）CES O I U U U += （B ）CES O I U U U +<（C ）CES O I U U U +≠ （D ）CES O I U U U +>16.三端集成稳压器W79L18的输出电压、电流等级为( )。
（A ）18V/500mA （B ）18V/100mA （C ）-18V/500mA （D ）-18V/100mA17．两个稳压二极管，稳压值分别为7V 和9V ，将它们用于图1.1所示电路。
设输入电压 U 1值是20V ，则输出电压 U 0为（ ）。
（A ）0.7V （B ）7V （C ）9V （D ）20V18．若桥式整流电路变压器二次电压为tV sin 210u 2ω=，则每个整流管所承受的最大反向电压为（ ）。
（A ）V 210（B ）V 220 （C ）20V （D ）V 2 二、填空题（每空1分）1．串联型直流稳压电路通常包括五个组成部分，即基准电压电路， ， 、保护电路和取样电路。
2．设变压器副边电压为2U ，其全波整流电路的输出平均电压为_________；二极管所承受的最大反向电压为_________。

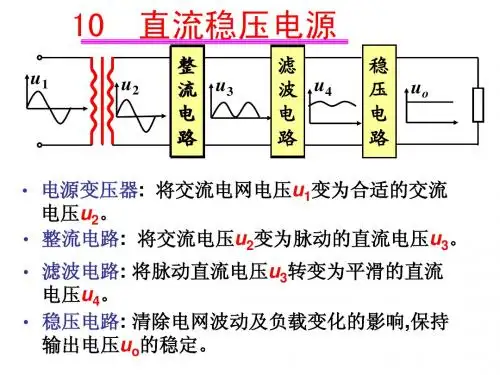

3．直流稳压电源一般由变压器电路、___________、___________及稳压电路四部分组成。
4．稳压电源的稳压电路可分为_________型和__________型两种。
5．7915三端式稳压器输出电压为 V 。
6．若变压器次级电压的有效值V U 102=，经桥式整流，电容C 滤波后，输出电压=o U ______V ；若电容C 虚焊（开路），则=o U ______V 。
7．整流电路中，利用整流二极管的__________________性使交流电变为脉动直流电。
8．直流稳压电路中滤波电路主要由_________、_________等储能元件组成。
9．在桥式整流、电容滤波、稳压管稳压直流电源电路中，变压器副边电压为10V ，则整流后的=)(AV O U ，滤波后的=)(AV O U ，二极管所承受的最大反向电压为 。
10．在串联型稳压电路中，为了正常稳压，调整管必须工作在_________区域。
11．在直流稳压电路中，变压的目的是___________________________，整流的目的是_________________________。
12．整流电路中，利用整流二极管的____________________________性使交流电变为脉动直流电。
13．直流稳压电路中滤波电路主要由电容、电感等储能元件组成，其中，____________滤波适合于大电流（大功率）电路，而____________滤波适用于小电流电路。
14．串联型直流稳压电路调整管工作在 ___ 状态，调整管应选择 ___ 三极管。
15．现有两个硅稳压管，稳压值为V U Z 3.71=，V U Z 52=，若用于稳定电压为8V电路，则可把1Z D 和2Z D 串接，1Z D 应 偏置，2Z D 应 偏置。
16．整流电路中，利用整流二极管的 性使交流电变为脉动直流电。
17．三端稳压器因有 、 、 三个端而得名。
18．三端集成稳压器CXX7906的输出电压是_______。
19．三端集成稳压器CW7912的输出电压为_____V 。
20．已知直流稳压电源电路中，变压器副边电压有效值V U 102=，正常情况输出电压平均值=)(AV O U _______，若滤波电容虚焊，则=)(AV O U _______。
21．在串联型稳压电路中，引入了 _____ _负反馈；为了正常稳压，调整管必须工作在 ____区域。
22．整流电路的功能是将交流电压转换成 电压，滤波电路主要用来滤除整流电路输出中的 _____。
三．判断题（每题1分）1．直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）2．直流电源是一种将正弦信号变换为直流信号的波形变换电路。
（ ）3．稳压二极管是利用二极管的反向击穿特性进行稳压的。
（ ）4．在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）5．桥氏整流电路在接入电容滤波后，输出直流电压会升高。
（ ）6．用集成稳压器构成稳压电路，输出电压稳定，在实际应用时，不需考虑输入电压大小。
（ ）7．直流稳压电源中的滤波电路是低通滤波电路。
（ ）8．在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半（ ）9．滤波电容的容量越大，滤波电路输出电压的纹波就越大。
（ ）10．在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
因此，它们的整流管的平均电流比值为2:1。
（ ）四．简答题（每题5分）1．直流稳压电源通常包括哪四个组成部分？2．串联直流稳压电路通常包括哪几个组成部分？3．滤波电路的功能是什么？有几种滤波电路？（5分）4. 下图所示电路给需要+9V 的负载供电，指出图中错误，直接在图中改正错误之处，并说明缘由。
五．综合题（每题10分）1．如右下图所示电路，稳压管V U Z 6=，mA I Z 5m in =，mA I Z 25max =，Ω=500L R ，Ω=k R 1，二极管为硅管。
（1）计算i U 为25V 时输出电压O U 的值。
（5分）（2）若V U i 40=时负载开路，则会发生什么现象？（5分）1*．电路如右下图所示稳压管稳压电路中，已知稳压管的稳定电压V U Z 6=，最小稳定电流mA I Z 5m in =，最大稳定电流mA I Z 25max =；负载Ω=600L R 。
求解限流电阻R 的取值范围。
（10分）2．串联型稳压电路如图所示。
已知V U Z 6=，mA I Z 10min =，Ω=k R 101，Ω=6002R ，Ω=4003R 。
试说明电路中存在几处错误，分别指出，说明原因并改正之。
（10分）3．用集成运算放大器组成的串联型稳压电路如右下图所示，设A 为理想运算放大器，求：（1）流过稳压管的电流Z I 。
（3分）（2）输出电压O U 。
（3分）（3）调整管消耗的功率。
（4分）4．直流稳压电源如下图所示。
（1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成？（3分）（2）标出集成运放的同相输入端和反相输入端。
（2分）（3）求输出电压的取值范围。
（5分）5．直流稳压电源如下图所示。
已知变压器副边电压有效值2U 、稳压管的稳定电压Z U 及电阻1R 、2R 、3R 。
（1）说明电路的整流电路、滤波电路、调整管、基准电压电路、比较放大电路、采样电路等部分各由哪些元件组成。
（3分）（2）画出图中的单相桥式整流电路。
（2分）（3）写出输出电压O U 的最大值和最小值的表达式。
（5分）6．如图电路是将三端集成稳压电源扩大为输出可调的稳压电源，已知Ω=k R 5.21，Ω=k R F 5.9~0。
试求输出电压调压的范围。
（5分）7．电路如图所示，已知稳压管的稳定电压V U Z 6=，晶体管的V U BE 7.0=，Ω===300321R R R ，V U I 24=。
判断出现下列现象时，分别因为电路产生什么故障（即哪个元件开路或短路）。
（每小题2分，共10分）（1）V U O 24=。
（2）V U O 3.23=。
（3）V U O 12=且不可调。
（4）V U O 6=且不可调。
（5）O U 可调范围变为V 12~6。
8．在如下图所示电路中，已知202=U V ，3.331==R R k Ω，1.52=R k Ω，1000=C μF 。
（1）画出单相桥式整流电路的全图。
（2分）（2）求整流二极管所承受的最大反向电压值。
（2分）（3）求输出电压U o 的范围。
（6分）9．直流电源电路如下图所示，已知V U i 24=，稳压管的稳压值V U Z 3.5=，三极管的V U BE 7.0=，1T 饱和管压降V U CES 21=。
