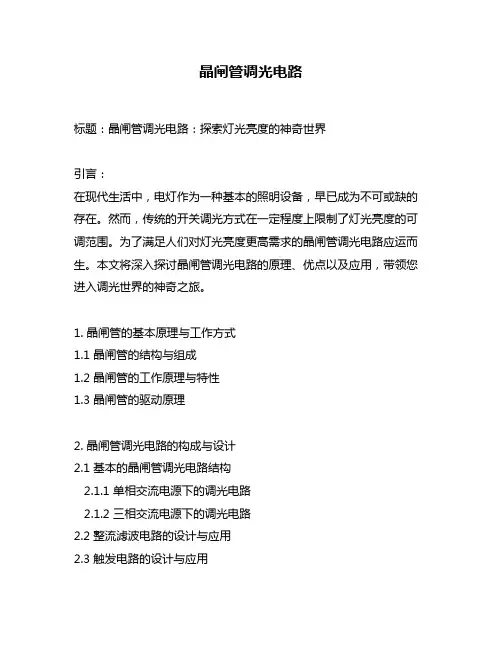

晶闸管调光电路

标题：晶闸管调光电路：探索灯光亮度的神奇世界

引言：

在现代生活中，电灯作为一种基本的照明设备，早已成为不可或缺的存在。然而，传统的开关调光方式在一定程度上限制了灯光亮度的可调范围。为了满足人们对灯光亮度更高需求的晶闸管调光电路应运而生。本文将深入探讨晶闸管调光电路的原理、优点以及应用，带领您进入调光世界的神奇之旅。

1. 晶闸管的基本原理与工作方式

1.1 晶闸管的结构与组成

1.2 晶闸管的工作原理与特性

1.3 晶闸管的驱动原理

2. 晶闸管调光电路的构成与设计

2.1 基本的晶闸管调光电路结构

2.1.1 单相交流电源下的调光电路

2.1.2 三相交流电源下的调光电路

2.2 整流滤波电路的设计与应用

2.3 触发电路的设计与应用

3. 晶闸管调光电路的优点与特色

3.1 高效率与节能特性

3.2 宽范围的亮度调节

3.3 无频闪与视觉保护

3.4 调光平稳性与响应速度

4. 晶闸管调光电路的应用领域

4.1 家居照明应用

4.2 商业照明应用

4.3 舞台照明应用

4.4 其他特殊照明应用

5. 对晶闸管调光电路的观点与展望

5.1 对晶闸管调光电路的认识与理解

5.2 对晶闸管调光电路的发展前景展望

结论：

晶闸管调光电路以其独特的优势和广泛的应用领域，成为现代照明调光中不可或缺的一部分。它不仅在家居照明和商业照明领域得到广泛应用，还在舞台照明和其他特殊照明等领域发挥着重要作用。通过深入探究晶闸管调光电路的原理、构成和应用，我们可以更好地理解并应用这一神奇的技术，为我们的生活带来更为舒适和便利的照明体验。未来，随着科技的不断进步，晶闸管调光电路的发展将呈现出更加广阔的前景，为人们创造更加智能、节能和环保的照明环境。

观点与理解：

晶闸管调光电路作为一种先进的照明调光技术，以其高效节能、宽范围调节和无频闪等特点，广泛应用于各个领域。我认为，晶闸管调光电路的快速响应速度和稳定性使其成为理想的照明方案之一。在未来，随着智能照明系统的兴起，晶闸管调光电路有望更好地与智能控制技术结合，实现照明效果的个性化和智能化，为人们提供更加精准和便捷的照明调节方式。

1 1．晶闸管导通的条件是什么？导通后流过晶闸管的电流由什么决定？晶闸管的关断条件是什么?如何实现？晶闸管导通与阻断时其两端电压各为多少？

解：晶闸管导通的条件是：晶闸管阳极和阴极之间加正向阳极电压.门极和阴极之间加适当的正向阳极电压。

导通后流过晶闸管的电流由主电路电源电压和负载大小决定。

晶闸管的关断条件是：阳极电流小于维持电流。

关断晶闸管可以通过降低晶闸管阳极－阴极间电压或增大主电路中的电阻.

晶闸管导通时两端电压为通态平均电压（管压降），阻断时两端电压由主电路电源电压决定。

2．调试图所示晶闸管电路，在断开负载Rd测量输出电压Ud是否可调时，发现电压表读数不正常,接上Rd后一切正常，请分析为什么？

习题2图

解：当S断开时，由于电压表内阻很大，即使晶闸管门极加触发信号，此时流过晶闸管阳极电流仍小于擎住电流，晶闸管无法导通，电流表上显示的读数只是管子漏电流形成的电阻与电压表内阻的分压值，所以此读数不准。在S合上以后，Rd介入电路，晶闸管能正常导通，电压表的读数才能正确显示。

3．画出图1—35所示电路电阻Rd上的电压波形。

图1—35 习题3图

解： 2

4．说明晶闸管型号KP100-8E代表的意义。

解:KP100—8E表示额定电流100A、额定电压8级（800V、通态平均电压组别E(0。7＜UT≤0。8）普通晶闸管.

5．晶闸管的额定电流和其他电气设备的额定电流有什么不同？

解：由于整流设备的输出端所接负载常用平均电流来衡量其性能，所以晶闸管额定电流的标定与其他电器设备不同，采用的是平均电流,而不是有效值，又称为通态平均电流。所谓通态平均电流是指在环境温度为40℃和规定的冷却条件下，晶闸管在导通角不小于170°电阻性负载电路中，当不超过额定结温且稳定时，所允许通过的工频正弦半波电流的平均值。

6．型号为KP100－3、维持电流IH＝3mA的晶闸管，使用在习题图所示的三个电路中是否合理?为什么（不考虑电压、电流裕量)？

晶闸管基础知识单选题100道及答案解析

1. 晶闸管导通的条件是（ ）

A. 阳极加正向电压，门极加正向电压

B. 阳极加反向电压，门极加反向电压

C. 阳极加正向电压，门极加反向电压

D. 阳极加反向电压，门极加正向电压

答案：A

解析：晶闸管导通需要阳极加正向电压，门极加正向电压。

2. 晶闸管一旦导通，门极就失去控制作用，这种特性称为（ ）

A. 可控性 B. 不可控性 C. 半控性 D. 全控性

答案：C

解析：晶闸管一旦导通，门极失去控制作用，是其半控特性。

3. 晶闸管的关断条件是（ ）

A. 阳极电流小于维持电流

B. 阳极电流大于维持电流

C. 阳极电压小于反向击穿电压

D. 阳极电压大于反向击穿电压

答案：A

解析：当阳极电流小于维持电流时，晶闸管关断。

4. 以下哪种不是晶闸管的主要参数（ ）

A. 正向重复峰值电压 B. 反向重复峰值电压

C. 通态平均电流 D. 开通时间

答案：D

解析：开通时间不是晶闸管的主要参数，晶闸管主要参数通常包括正向重复峰值电压、反向重复峰值电压、通态平均电流等。

5. 晶闸管的伏安特性是指（ ）

A. 阳极电压与阳极电流的关系

B. 门极电压与门极电流的关系

C. 阳极电压与门极电流的关系

D. 门极电压与阳极电流的关系

答案：A

解析：晶闸管的伏安特性是指阳极电压与阳极电流的关系。

6. 晶闸管在电路中主要用于（ ）

A. 放大信号 B. 滤波 C. 整流 D. 产生高频信号

答案：C

解析：晶闸管常用于整流电路。

7. 要使晶闸管可靠导通，触发脉冲的宽度应（ ）

A. 尽量窄 B. 等于晶闸管的开通时间

C. 远大于晶闸管的开通时间 D. 小于晶闸管的开通时间

答案：C

解析：触发脉冲宽度应远大于晶闸管的开通时间，以确保可靠导通。

8. 晶闸管的擎住电流比维持电流（ ）

A. 大 B. 小 C. 相等 D. 不确定

.

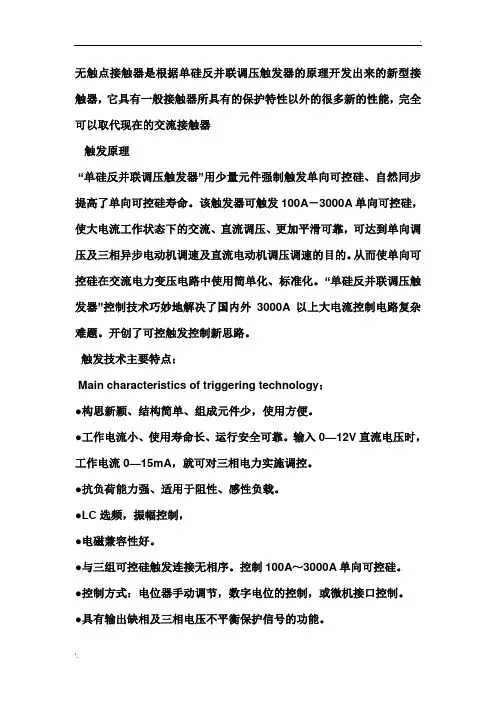

'. 无触点接触器是根据单硅反并联调压触发器的原理开发出来的新型接触器，它具有一般接触器所具有的保护特性以外的很多新的性能，完全可以取代现在的交流接触器

触发原理

“单硅反并联调压触发器”用少量元件强制触发单向可控硅、自然同步提高了单向可控硅寿命。该触发器可触发100A－3000A单向可控硅，使大电流工作状态下的交流、直流调压、更加平滑可靠，可达到单向调压及三相异步电动机调速及直流电动机调压调速的目的。从而使单向可控硅在交流电力变压电路中使用简单化、标准化。“单硅反并联调压触发器”控制技术巧妙地解决了国内外3000A以上大电流控制电路复杂难题。开创了可控触发控制新思路。

触发技术主要特点：

Main characteristics of triggering technology：

●构思新颖、结构简单、组成元件少，使用方便。

●工作电流小、使用寿命长、运行安全可靠。输入0—12V直流电压时，工作电流 0—15mA，就可对三相电力实施调控。

●抗负荷能力强、适用于阻性、感性负载。

●LC选频，振幅控制，

●电磁兼容性好。

●与三组可控硅触发连接无相序。控制100A～3000A单向可控硅。

●控制方式：电位器手动调节，数字电位的控制，或微机接口控制。

●具有输出缺相及三相电压不平衡保护信号的功能。 .

'. “单硅反并联调压触发器”及其触发控制技术与可控硅连接方式不同时，可运用于不同场合，组成多种产品。

●当单向可控硅按整流线路连接时，用“单硅反并联调压触发器”可控制交流电的可变整流达到直流电动机调速，电镀、直流电源控制等产品。

●当单硅触发技术触发两只晶闸管时，电路可用于、交流调压，交流电动机的软启动。

●当单硅触发技术与美国的克马里变频电路配套使用时，可大大简化变频电路，减少使用元器件，降低变频器成本，便于变频器进一步推广使用。

●用单硅触发技术直接触发导通两只可控硅时，可制作出高质量无触点静态开关代替接触器，用于操作频繁与开关频率高的场合。
