实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）
实验⼀、常⽤电⼦仪器仪表使⽤
模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。
⼀、实验⽬的 初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。
2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。
⼆、实验仪器
双踪⽰波器： GOS620；函数信号发⽣器：SG1651；
交流毫伏表： SG2172；直流稳压电源： SS1792C；
数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820
三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：
将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。分别记录毫伏表读数，结果填⼊下表：
2、⽤⽰波器观察波形
将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源V
S
调整X轴扫描速度，观察所测波形。3、⽤⽰波器测量波形的周期和幅度
将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数
常用电子仪器的使用实验总结
在现代科技发展的今天，电子仪器已经成为实验室中不可或缺的工具。它们的使用不仅可以提高实验效率，还可以准确地获取实验数据。因此，掌握常用电子仪器的使用方法对于科研工作者来说至关重要。在本文中，我将对常用电子仪器的使用进行实验总结，希望对大家有所帮助。
首先，我们来谈谈示波器的使用。示波器是一种用于观察电信号波形的仪器，它可以直观地显示出电压随时间变化的波形图像。在实验中，我们通常会用示波器来观察信号的频率、幅度和相位等特性。在使用示波器时，首先要将待测信号输入示波器通道，然后调整示波器的水平和垂直灵敏度，使波形图像清晰可见。在观察波形时，还要注意调整触发方式和触发电平，以确保波形稳定地显示在屏幕上。
接下来，我们来说说函数发生器的使用。函数发生器是一种用于产生各种波形信号的仪器，它可以产生正弦波、方波、三角波等不同形式的信号。在实验中，我们通常会用函数发生器来提供实验所需的各种信号源。在使用函数发生器时，首先要选择所需的波形类型和频率，然后将输出信号连接到被测电路中。在调试过程中，还要注意调整输出幅度和直流偏置，以确保输出信号符合实验要求。
最后，我们来谈谈数字多用表的使用。数字多用表是一种用于测量电压、电流、电阻等电学量的仪器，它具有测量精度高、操作简便等优点。在实验中，我们经常会用数字多用表来测量电路中各种电学量的数值。在使用数字多用表时，首先要选择所需的测量量程和测量模式，然后将测量引线连接到被测电路中。在测量过程中，还要注意选择合适的测量档位和保持测量引线的良好接触，以确保测量结果准确可靠。
总的来说，掌握常用电子仪器的使用方法对于实验工作者来说至关重要。通过实验总结，我们可以更加熟练地使用示波器、函数发生器和数字多用表，提高实验效率，确保实验数据的准确性。希望本文所述内容能够对大家有所帮助，谢谢阅读！

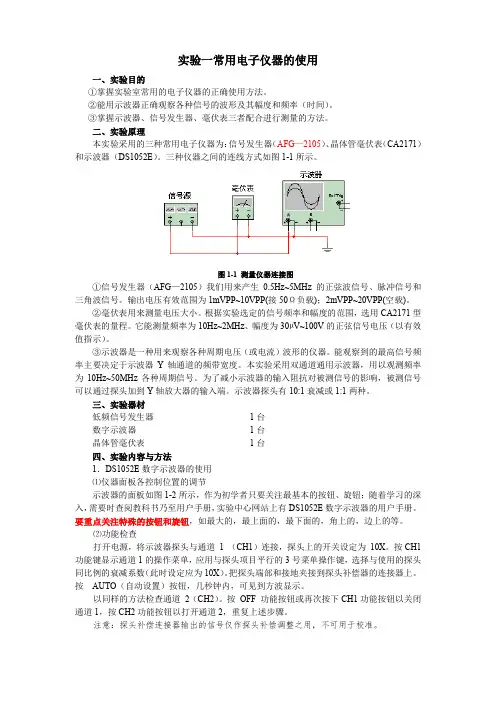

实验一常用电子仪器的使用
一、实验目的
①掌握实验室常用的电子仪器的正确使用方法。
②能用示波器正确观察各种信号的波形及其幅度和频率（时间）。
③掌握示波器、信号发生器、毫伏表三者配合进行测量的方法。
二、实验原理
本实验采用的三种常用电子仪器为：信号发生器（AFG—2105）、晶体管毫伏表（CA2171）
和示波器（DS1052E）。三种仪器之间的连线方式如图1-1所示。
图1-1 测量仪器连接图 ①信号发生器（AFG—2105）我们用来产生0.5Hz~5MHz 的正弦波信号、脉冲信号和
三角波信号。输出电压有效范围为1mVPP~10VPP(接50Ω负载)；2mVPP~20VPP(空载)。
②毫伏表用来测量电压大小。根据实验选定的信号频率和幅度的范围，选用CA2171型
毫伏表的量程。它能测量频率为10Hz~2MHz、幅度为30µV~100V的正弦信号电压（以有效
值指示）。
③示波器是一种用来观察各种周期电压（或电流）波形的仪器。能观察到的最高信号频
率主要决定于示波器Y轴通道的频带宽度。本实验采用双通道通用示波器，用以观测频率
为10Hz~50MHz各种周期信号。为了减小示波器的输入阻抗对被测信号的影响，被测信号
可以通过探头加到Y轴放大器的输入端。示波器探头有10:1衰减或1:1两种。
三、实验器材
低频信号发生器 1台
数字示波器 1台
晶体管毫伏表 1台
四、实验内容与方法
1．DS1052E数字示波器的使用
⑴仪器面板各控制位置的调节
示波器的面板如图1-2所示，作为初学者只要关注最基本的按钮、旋钮；随着学习的深
入，需要时查阅教科书乃至用户手册，实验中心网站上有DS1052E数字示波器的用户手册。
要重点关注特殊的按钮和旋钮，如最大的，最上面的，最下面的，角上的，边上的等。
⑵功能检查
打开电源，将示波器探头与通道 1 （CH1）连接，探头上的开关设定为 10X。按CH1
功能键显示通道1的操作菜单，应用与探头项目平行的3号菜单操作键，选择与使用的探头
常用电子仪器的使用
试验一 常用电子仪器的使用
一、试验目的
1.掌握双踪示波器的使用方法;
2.掌握直流稳压源的使用方法;
3.掌握函数信号发生器、毫伏表、频率计的使用方法。 二、试验仪器
1.20MHz双踪示波器 一台 2.模拟试验箱 一个 3.函数信号发生器 一台 4.晶体毫伏表 一台 5.频率计 一台 6.万用表 一块 三、试验任务
1.在示波器上，分别调出二条位置适中的扫描清晰线; 2.用示波器显示出2~3个周期的自校信号波形测出其周期和幅度; 3.调整模拟试验箱直流电源，使其输出5V、10v、12v 并分别用万用表和示波器测出相应各输出值;
4.是函数信号发生器功能开关置于正弦波位置输出电压有效值为5V、频率分别为100hz、200hz、1khz、10khz。要求:用示波器测量各档频率值的输出电压和周期。
5.用示波器测量试验箱的正弦波输出信号，频率为1khz调节输出幅度旋钮，使其幅度最大，测出峰峰值。
6.测出函数信号发生器的频率为1khz、10khz的TTL输出端的高低电平值。
四、预习要求
1.复习双踪示波器的使用方法及各旋钮的作用; 2.复习函数信号发生器的工作原理和使用方法及各旋钮的作用; 3.复习毫伏表和频率计的使用方法;
4.根据试验任务要求，分别画出各试验任务的仪器连接图，试验步骤，并列出记录数据表格。
实验二 单级低频放大器的设计 一、实验目的
1.加深理解负反馈对放大器性能的影响;
2.掌握放大器性能指标的测试方法。
二、试验仪器及器件
1.20MHZ双踪示波器 一台 2.函数信号发生器 一台 3.晶体毫伏表 一台 4.模拟试验箱 一台 5.500型万用表 一块 6.晶体三极管9011 二只 三、设计内容
1.设计题目 “单级低频放大器的设计”
2.设计给定条件
晶体三极管 9011 ß=50~100 r=1000欧姆 bc
