实验五常用电子仪器仪表的使用1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

数字示波器在测量之前要调出两条扫描线还是比较简单的，只要按一下“AUTOSET”按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV，S/DIV）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

实验技巧：1）用“格数×倍率（V/DIV，S/DIV）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND调至DC后，上下位移旋钮不可再调。

2）用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3）探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

探头故障绝大部分出现在学生使用中操作不当造成地线接触不良或断开。

实验⼀常⽤仪器的使⽤（⽰波器、万⽤表）实验⼀、常⽤电⼦仪器仪表使⽤模拟电⼦技术实验中，常⽤的电⼦仪器仪表主要有双踪⽰波器、低频信号发⽣器、低频交流毫伏表、直流稳压电源、万⽤表等。

这些仪器仪表的主要⽤途以及与实验电路的联系如图所⽰。

⼀、实验⽬的初步了解常⽤电⼦仪器的功能与使⽤⽅法；掌握⽤⽰波器获取稳定波形并测量有关参数的⽅法。

2、会⽤万⽤表测试晶体⼆极管、三极管；学习使⽤半导体特性图⽰仪测试晶体管的⽅法。

⼆、实验仪器双踪⽰波器： GOS620；函数信号发⽣器：SG1651；交流毫伏表： SG2172；直流稳压电源： SS1792C；数字万⽤表： MS8222D 半导体特性图⽰仪：XJ4810或XJ4820三、实验内容及步骤1、⽤交流毫伏表测量低频信号发⽣器输出的正弦信号电压：将低频信号发⽣器（或称信号源）的输出端接⾄交流毫伏表输⼊端（注意：两仪器必须“共地”）。

将信号源波形选择置“正弦”，频率调为“ 1kHz”，输出衰减先置于“0dB”，调节“输出幅度”旋钮，使LED数字表头指⽰值V S 为 11V 左右（峰—峰值）。

然后，将毫伏表量程由最⼤档位100V逐级切换为10V档，观察该表读数，使读数为4V。

依次按下信号源“输出衰减”⾄20dB、40dB、60dB,并相应调整毫伏表量程。

分别记录毫伏表读数，结果填⼊下表：2、⽤⽰波器观察波形将⽰波器“ Y1轴输⼊”端接信号源输出端（两仪器仍必须“共地”），参照附录I.2中有关GOS620双踪⽰波器观察波形的⽅法，调节“Y1灵敏度”，“X灵敏度”及“触发⽅式，触发电平”等旋钮，使荧光屏上得到⼀稳定的正弦波。

保＝ 4V，依次改变f S为：100Hz、1kHz、10kHz、100kHz，并适当持信号源VS调整X轴扫描速度，观察所测波形。

3、⽤⽰波器测量波形的周期和幅度将频率为 1kHz、幅度为3V左右的正弦信号送⼊⽰波器输⼊端。

将⽰波器扫描开关“T/cm”上的微调旋钮置“校准”位置，此时，“T/cm”的指⽰值即为屏幕上横向每格（1cm）代表的时间，再观察被测波形⼀个周期在屏幕⽔平轴上占据的格数，即可得信号周期T wT w ＝T/cm×格数调节⽰波器 Y通道的灵敏度开关“V/cm”，使屏幕上的波形⾼度适中，此时，“V/cm”的指⽰值即为屏幕上纵向每格代表的电压值，再观察波形的⾼度（峰—峰）在屏幕纵轴上占据的格数，即可得信号幅度V （峰—峰）：V （峰—峰）＝V/cm×格数注意：被测信号若经⽰波器 10:1探头输⼊，测得的电压值再乘10，才是实际值。

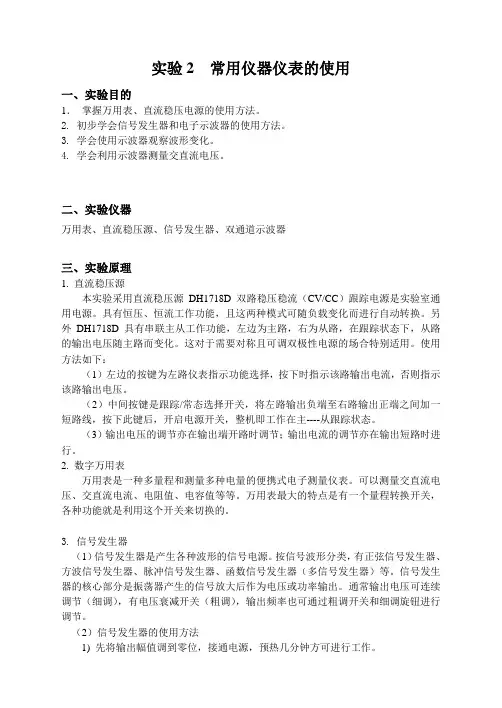

实验2 常用仪器仪表的使用一、实验目的1．掌握万用表、直流稳压电源的使用方法。

2. 初步学会信号发生器和电子示波器的使用方法。

3. 学会使用示波器观察波形变化。

4. 学会利用示波器测量交直流电压。

二、实验仪器万用表、直流稳压源、信号发生器、双通道示波器三、实验原理1. 直流稳压源本实验采用直流稳压源DH1718D双路稳压稳流（CV/CC）跟踪电源是实验室通用电源。

具有恒压、恒流工作功能，且这两种模式可随负载变化而进行自动转换。

另外DH1718D具有串联主从工作功能，左边为主路，右为从路，在跟踪状态下，从路的输出电压随主路而变化。

这对于需要对称且可调双极性电源的场合特别适用。

使用方法如下：（1）左边的按键为左路仪表指示功能选择，按下时指示该路输出电流，否则指示该路输出电压。

（2）中间按键是跟踪/常态选择开关，将左路输出负端至右路输出正端之间加一短路线，按下此键后，开启电源开关，整机即工作在主----从跟踪状态。

（3）输出电压的调节亦在输出端开路时调节；输出电流的调节亦在输出短路时进行。

2. 数字万用表万用表是一种多量程和测量多种电量的便携式电子测量仪表。

可以测量交直流电压、交直流电流、电阻值、电容值等等。

万用表最大的特点是有一个量程转换开关，各种功能就是利用这个开关来切换的。

3. 信号发生器（1）信号发生器是产生各种波形的信号电源。

按信号波形分类，有正弦信号发生器、方波信号发生器、脉冲信号发生器、函数信号发生器（多信号发生器）等。

信号发生器的核心部分是振荡器产生的信号放大后作为电压或功率输出。

通常输出电压可连续调节（细调），有电压衰减开关（粗调），输出频率也可通过粗调开关和细调旋钮进行调节。

（2）信号发生器的使用方法1) 先将输出幅值调到零位，接通电源，预热几分钟方可进行工作。

2) 使用时将电源频率调到所需的数值，对于多信号发生器，还要将转换开关调到选定的波形位置，在确定负载与信号发生器连接无误后，再将输出电压从零调到所需数值。

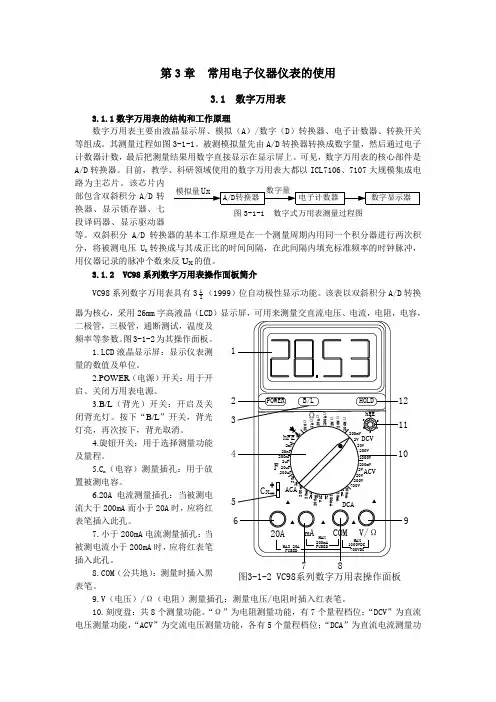

第3章 常用电子仪器仪表的使用3.1 数字万用表3.1.1数字万用表的结构和工作原理数字万用表主要由液晶显示屏、模拟（A ）/数字（D ）转换器、电子计数器、转换开关等组成。

其测量过程如图3-1-1。

被测模拟量先由A/D 转换器转换成数字量，然后通过电子计数器计数，最后把测量结果用数字直接显示在显示屏上。

可见，数字万用表的核心部件是A/D 转换器。

目前，教学、科研领域使用的数字万用表大都以ICL7106、7107大规模集成电路为主芯片。

该芯片内部包含双斜积分A/D 转换器、显示锁存器、七段译码器、显示驱动器等。

双斜积分A/D 转换器的基本工作原理是在一个测量周期内用同一个积分器进行两次积分，将被测电压U X 转换成与其成正比的时间间隔，在此间隔内填充标准频率的时钟脉冲，用仪器记录的脉冲个数来反U X 的值。

3.1.2 VC98系列数字万用表操作面板简介VC98系列数字万用表具有321（1999）位自动极性显示功能。

该表以双斜积分A/D 转换器为核心，采用26mm 字高液晶（LCD ）显示屏，可用来测量交直流电压、电流，电阻，电容，二极管，三极管，通断测试，温度及频率等参数。

图3-1-2为其操作面板。

1.LCD 液晶显示屏：显示仪表测量的数值及单位。

2.POWER （电源）开关：用于开启、关闭万用表电源。

3.B/L （背光）开关：开启及关闭背光灯。

按下“B/L ”开关，背光灯亮，再次按下，背光取消。

4.旋钮开关：用于选择测量功能及量程。

5.C x （电容）测量插孔：用于放置被测电容。

6.20A 电流测量插孔：当被测电流大于200mA 而小于20A 时，应将红表笔插入此孔。

7.小于200mA 电流测量插孔：当被测电流小于200mA 时，应将红表笔插入此孔。

（公共地）：测量时插入黑表笔。

9.V （电压）/Ω（电阻）测量插孔：测量电压/电阻时插入红表笔。

10.刻度盘：共8个测量功能。

“Ω”为电阻测量功能，有7个量程档位；“DCV ”为直流电压测量功能，“ACV ”为交流电压测量功能，各有5个量程档位；“DCA ”为直流电流测量功12345图3-1-2 VC98系列数字万用表操作面板能，“ACA”为交流电流测量功能，各有6个量程档位；“F”为电容测量功能，有6个量程档位；“hFE”为三极管hFE值测量功能；似显示二极管的正向压降值，导通电阻＜70Ω时，内置蜂鸣器响。

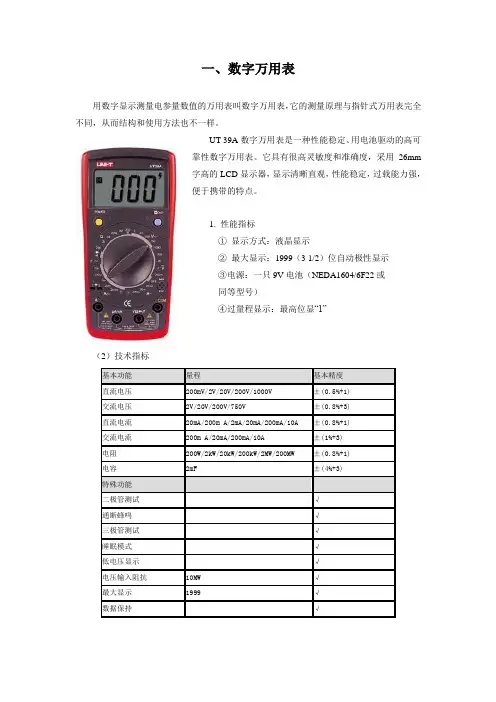

一、数字万用表用数字显示测量电参量数值的万用表叫数字万用表，它的测量原理与指针式万用表完全不同，从而结构和使用方法也不一样。

UT-39A数字万用表是一种性能稳定、用电池驱动的高可靠性数字万用表。

它具有很高灵敏度和准确度，采用26mm字高的LCD显示器，显示清晰直观，性能稳定，过载能力强，便于携带的特点。

1. 性能指标①显示方式：液晶显示②最大显示：1999（3 1/2）位自动极性显示③电源：一只9V电池（NEDA1604/6F22或同等型号）④过量程显示：最高位显“1”（2）技术指标2. 使用方法（1）直流电压测量①将黑表笔插入“COM”插孔，红表笔插入“V/Ω/Hz”插孔。

②将量程开关转至相应的DCA量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。

注意：①如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；如屏幕显示“1”，表明已超出量程范围，须将量程开关转至相应档位上。

②输入电压切勿超过1000V，如超过，则有损坏仪表电路的危险。

③当测量高电压电路时，千万注意避免触及高压电路。

（2）交流电压测量①将黑表笔插入“COM”插孔，红表笔插入“V/Ω/Hz”插孔。

②将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。

注意：①如果事先对被测电压范围没有概念，应将量程开关转到最高的档位，然后根据显示值转至相应档位上；如屏幕显示“1”，表明已超出量程范围，须将量程开关转至相应档位上。

②测试前各量程存在一些残留数字，但不影响测量准确度。

③输入电压切勿超过700Vrms，如超过，则有损坏仪表电路的危险。

④当测量高电压电路时，千万注意避免触及高压电路。

（3）直流电流测量①将黑表笔插入“COM”插孔，红表笔插入“mA”插孔中（最大为200 mA），或红表笔插入“20A”插孔中（最大为20A）。

②将量程开关转至相应的DCA量程上，然后将仪表串入被测电路中，被测电流值及红表笔点的电流极性将同时显示在屏幕上。

常用仪器仪表的使用一、实验目的掌握数字万用表、直流稳压电源、双踪示波器、函数信号发生器的使用方法。

二、实验预习打印实验指导书，预习实验原理和实验内容。

三、实验设备与仪器数字万用表，直流稳压电源，双踪示波器，函数信号发生器。

四、实验原理1．各种实验仪器与实验电路之间的连接关系图1 实验仪器与实验电路之间的连接关系2．数字万用表的使用数字万用表用于测量直流和交流电压、电流、电阻等。

某些万用表还可以测量三极管、二极管、电容和频率等。

①型号栏；②液晶显示屏：显示测量数值；③发光二极管：通断检测报警；④档位开关：改变测量功能、量程及开关机；⑤20A电流测试正极插座；⑥200mA电流测试正极插座；⑦电容、温度、及公共负极插座；⑧电压、电阻及二极管正极插座；⑨三极管测试插座；⑩背光灯/自动关机开关。

3．用示波器测量交流信号波形的幅值、周期、频率双踪示波器可以同时测量和观察两路信号的波形，测量电路信号波形的幅值、周期等参数。

图2 DS1102D_E 示波器操作面板（1）交流信号波形的幅值测量：在图3中，如果“VOLTS/div ”为1V/div ，峰-峰之间高度为6div ，计算方法为：U=1V/div ×6div=6P P V -，如果探头为10 ：1，则实际幅值为U=60P P V -。

（2）交流信号波形的周期、频率测量：在图4中，在屏幕上一个周期为4div 。

如果“扫描时间”为1ms/div ，周期T=1ms/div ×4div=4ms 。

由此可得频率f=1/4ms=250Hz 。

图3 电压测量 图4 周期和频率测量4．信号发生器输出信号的调节函数信号发生器用于产生幅值和频率可调的交流信号（正弦波、方波、三角波）。

图5 DG1022函数信号发生器操作面板按下波形选择键可以选择输出相应信号波形（正弦波、方波、三角波等），液晶显示窗口将显示出相应波形符号。

按下“频率”键，配合调节旋钮和左右方向键可设置信号发生器输出频率范围内任意一种频率，液晶显示窗口将显示出相应频率值。

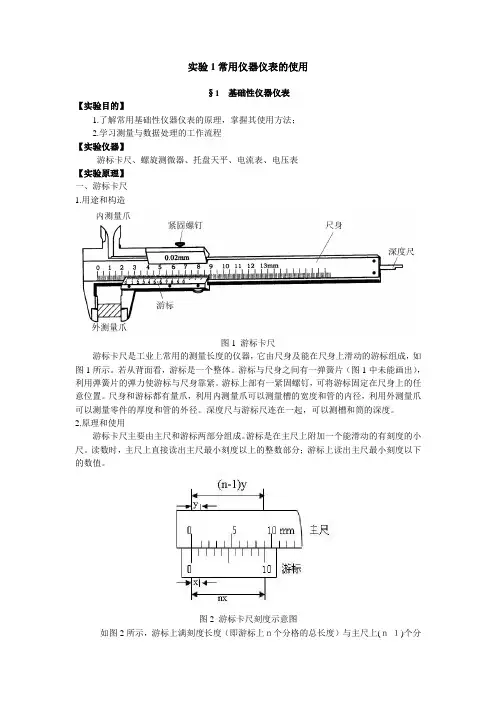

实验1常用仪器仪表的使用§1基础性仪器仪表【实验目的】1.了解常用基础性仪器仪表的原理，掌握其使用方法；2.学习测量与数据处理的工作流程【实验仪器】游标卡尺、螺旋测微器、托盘天平、电流表、电压表【实验原理】一、游标卡尺1.用途和构造图1 游标卡尺游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图1所示。

若从背面看，游标是一个整体。

游标与尺身之间有一弹簧片（图1中未能画出），利用弹簧片的弹力使游标与尺身靠紧。

游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。

尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。

深度尺与游标尺连在一起，可以测槽和筒的深度。

2.原理和使用游标卡尺主要由主尺和游标两部分组成。

游标是在主尺上附加一个能滑动的有刻度的小尺。

读数时，主尺上直接读出主尺最小刻度以上的整数部分；游标上读出主尺最小刻度以下的数值。

图2 游标卡尺刻度示意图如图2所示，游标上满刻度长度（即游标上ｎ个分格的总长度）与主尺上(ｎ-１)个分格的总长度相等，以ｘ，ｙ分别表示游标与主尺上的每一格的长度，因此有y n nx )1(-=。

上图即为游标上ｎ＝10的情形。

主尺与游标上每个分格之差为n y x y =-=σ （1-1）σ称为游标的精度(亦叫测量的准确度)，是游标卡尺的最小读数值，它可以准确地读到主尺最小分格值的1/n 。

常用游标的分格值有 1/10 、1/20 、1/50几种，相应的分度值为0.1mm 、0.05mm 、0.02mm 。

测量时，根据游标“0”线所对主尺的位置，可在主尺上读出物体长度以毫米为单位的整数部分，毫米以下的长度部分由游标读出，用游标卡尺测量长度L 的一般表达式为：σn Ka L += (1-2)式中K 是游标的“0”线所在处主尺上的整毫米数，a 主尺的最小分度值，n 是游标的第n 条线与主尺的某一条线对齐（或最靠近）。

常用电工工具仪器仪表【完整版】(文档可以直接使用，也可根据实际需要修订后使用,可编辑放心下载）常用电工工具与仪表的使用一、试电笔低压验电器又称试电笔，是检验导线、电器是否带电的一种常用工具，检测范围为50~500V，有钢笔式、旋具式和组合式多种。

低压验电器由笔尖、降压电阻、氖管、弹簧、笔尾金属体等局部组成，如图使用时，必须手指触及笔尾的金属局部，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下列图所示。

当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过60v时，电笔中的氖管就会发光。

考前须知：●使用前，必须在有电源处对验电器进行测试，以证明该验电器确实良好，方可使用。

●验电时，应使验电器逐渐靠近被测物体，直至氖管发亮，不可直接接触被测体。

●验电时，手指必须触及笔尾的金属体，否那么带电体也会误判为非带电体。

●验电时，要防止手指触及笔尖的金属局部，以免造成触电事故。

二、高压验电器高压验电器又称为高压测电器。

主要类型有发光型高压验电器和声光型高压验电器。

发光型高压验电器由握柄、护环、紧固螺钉、氖管窗、氖管和金属探针〔钩〕等局部组成。

图5-3所示为发光型10kV 高压验电器的结构。

高压验电器使用考前须知：1〕使用前首先确定高压验电器额定电压必须与被测电气设备的电压等级相适应，以免危及操作者人身平安或产生误判。

2〕验电时操作者应带绝缘手套，手握在护环以下局部，同时设专人监护。

同样应在有电设备上先验证验电器性能完好，然后再对被验电设备进行检测。

注意：操作中是将验电器渐渐移向设备，在移近过程中假设有发光或发声指示，那么立即停止验电。

高压验电器验电时的握法如图5-4所示。

3〕高压验电器必须在气候良好的情况下使用，以确保操作人员的平安。

4〕验电时人体与带电体应保持足够的平安距离，10kV以下的电压平安距离应为0.7m以上。

5〕验电器应每半年进行一次预防性试验。

第一章常用仪器仪表使用方法第一节概述在进行继电保护实验之前，有必要了解相关仪器仪表的性能和使用方法，避免在实验中因不规范的操作而造成仪器、仪表的损坏，这对养成良好的实验操作习惯将有很大帮助。

在仪器、仪表的使用过程中，要掌握以下一些常识：(1)检查供电电压与仪器的工作电压是否相符。

检查仪器的电源电压变换装置是否安插或板置在相应电压值的部位。

目前国产仪器电源电压大多采用交流220V(进口仪器使用的电源电压常有110V、127V、220V三种)。

对有些仪器的保险丝插塞兼作电源的变换装置，应注意其位置不能插错，当电源电压不符时，会烧断保险丝，严重时会损坏仪器的内部器件，造成重大损失。

(2)仪器在开机通电前，应检查仪器面板上的各种开关、旋钮、度盘、插座等是否完好。

对面板上的“增益”、“输出”、“辉度”、“调制”等控制旋钮应旋置于最小位置，防止仪器通电后可能出现的冲击现象，而造成某些损伤或失常。

在被测量值未能估计的情况下，应将仪2S的“衰减”或“量程”放在较大部位，以免仪器过载受损。

(3)有“高压”、“低压”开关的仪器接通电源前要格外注意“高压”、“低压”开关是否都在“断开”的部位，然后先接通，“低压”开关，待仪器预热5～10min后，再接通“高压”开关。

否则会损坏仪器整流器件。

对于只有单一电源开关的仪器，也需要预热数分钟，等待电路工作稳定后再行使用。

(4)仪器接通电源后，如发现有异常现象，如嗡嗡声、噼啪声、煳味、冒烟等，应立即切断电源，在未查明故障原因时，不能再行通电，以免故障扩大。

通电后如果保险丝烧断，应切断电源查明原因，并调换相同容量保险丝管再行通电，以免仪器过载损坏。

(5)对于布通风设备的电子仪器，开机通电后应注意仪器内部的电风扇是否运转正常，若发现电风扇有碰触声或旋转缓慢，甚至不转动，应立即切断电源进行检修。

(6)使用仪器时，应注意仪器外壳接地，特别在多台仪器联用时，宜用金属编织线作为多台仪器接地连线，避免杂散电磁场的干扰。

常见仪器仪表的使用介绍知识点z了解电工测量的基本知识z掌握电源维护中常用仪器和仪表的使用方法z重点掌握万用表、交直流钳形表、示波器、地阻测量仪、蓄电池容量测试仪的使用测量的基本知识在进行设备维护时需要知道设备及外部环境的各种参数，这就需要我们进行测量，测量时需要各种测量仪器仪表。

电工测量主要是测出供电系统和动力设备的各种物理量，测量的的内容有：(1) “电磁能”量的测量，如电流、电压、电功率、电场强度，电磁干扰、噪声等的测量；(2) 电信号的特性的测量，如波形、保真度(失真度)、频率(周期)、相位、脉冲参数、调制度、信号频谱、信／噪比以及逻辑状态等的测量；(3) 元件及电路参数的测量，例如电阻、电感、电容、电子器件(电子管、晶体管、场效应管及集成电路等)的测量、电路(含电子设备及仪器等)的频率响应、通带宽度、品质因数、相位移、延时、衰减、增益的测量以及特性曲线(如频率特性曲线、器件的伏安特性曲线)的测量。

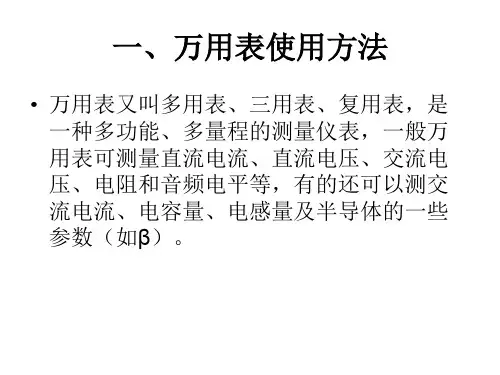

万用表万用表也叫多用表，是电源维护中常用的测试仪表，一般万用表可以测试电压、电流、电阻、导线通断、二极管压降、三极管放电倍数、信号频率等，既可以测试交流电的电压、电流，又可以测试直流电的电压和电流，万用表通常用“─”或“DC”表示直流档，用“~”或“AC”表示是交流档，测试前要注意区分。

万用表根据其显示方法不同又分为指针式和数字式两种类型。

不同型号的万用表都有自己的量程，测量时要注意不要超过其量程，否则可能会损坏万用表，有的万用表有自我保护功能，超过其量程它会发出某种声音报警。

万用表型号很多，功能和使用方法大同小异，下面以一种型号的万用表介绍万用表的使用。

（1） 指针万用表的表盘结构指针万用表（以105型为例）的表盘如图5.2-1所示。

通过转换开关的旋钮来改变测量项目和测量量程。

机械调零旋钮用来保持指针在静止处在左零位。

“Ω”调零旋钮是用来测量电阻时使指针对准右零位，以保证测量数值准确。

万用表的测量范围如下：直流电压：分5档—0-6V ；0-30V ；0-150V ；0-300V ；0-600V 。
