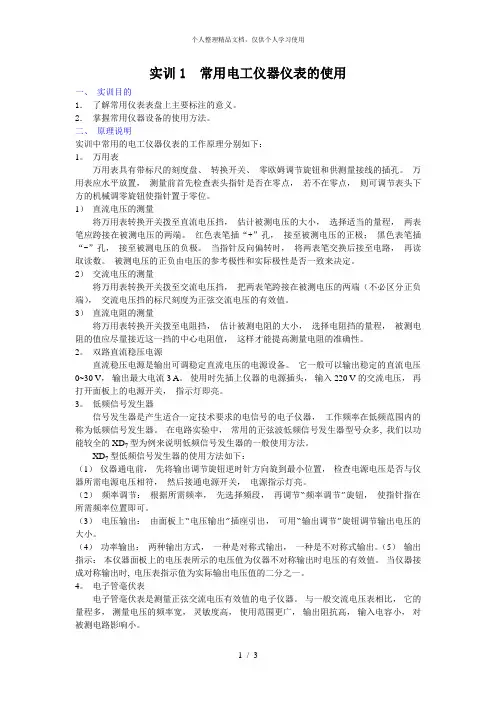

实训1 常用电工仪器仪表的使用一、实训目的1．了解常用仪表表盘上主要标注的意义。
2．掌握常用仪器设备的使用方法。
二、原理说明实训中常用的电工仪器仪表的工作原理分别如下：1。
万用表万用表具有带标尺的刻度盘、转换开关、零欧姆调节旋钮和供测量接线的插孔。
万用表应水平放置，测量前首先检查表头指针是否在零点，若不在零点，则可调节表头下方的机械调零旋钮使指针置于零位。
1）直流电压的测量将万用表转换开关拨至直流电压挡，估计被测电压的大小，选择适当的量程，两表笔应跨接在被测电压的两端。
红色表笔插“+”孔，接至被测电压的正极；黑色表笔插“-”孔，接至被测电压的负极。
当指针反向偏转时，将两表笔交换后接至电路，再读取读数。
被测电压的正负由电压的参考极性和实际极性是否一致来决定。
2）交流电压的测量将万用表转换开关拨至交流电压挡，把两表笔跨接在被测电压的两端（不必区分正负端），交流电压挡的标尺刻度为正弦交流电压的有效值。
3）直流电阻的测量将万用表转换开关拨至电阻挡，估计被测电阻的大小，选择电阻挡的量程，被测电阻的值应尽量接近这一挡的中心电阻值，这样才能提高测量电阻的准确性。
2。
双路直流稳压电源直流稳压电源是输出可调稳定直流电压的电源设备。
它一般可以输出稳定的直流电压0~30 V，输出最大电流3 A。
使用时先插上仪器的电源插头，输入220 V的交流电压，再打开面板上的电源开关，指示灯即亮。
3。
低频信号发生器信号发生器是产生适合一定技术要求的电信号的电子仪器，工作频率在低频范围内的称为低频信号发生器。
在电路实验中，常用的正弦波低频信号发生器型号众多, 我们以功能较全的XD7型为例来说明低频信号发生器的一般使用方法。
XD7型低频信号发生器的使用方法如下：（1）仪器通电前，先将输出调节旋钮逆时针方向旋到最小位置，检查电源电压是否与仪器所需电源电压相符，然后接通电源开关，电源指示灯亮。
（2）频率调节：根据所需频率，先选择频段，再调节“频率调节”旋钮，使指针指在所需频率位置即可。
