课题5延边三角形降压启动控制线路-CAL-FENGHAI.-(YICAI)-Company One1课题五延边三角形降压启动控制线路【实习目的】1、读懂电路图，掌握三相异步电动机延边三角形降压启动控制线路的工作原理；2、能根据原理图进行合格布线；3、学会利用万用表检测电路准确性和检测电路故障。
【实习重点】1、电路工作原理的掌握；2、合格布线技能的提高及故障检测技能的提高。
【实习难点】合格布线技能的提高及故障检测技能的提高。
【实习所需工具】尖嘴钳1把、剥线钳1把、测电笔1支、2号十字螺丝刀1把、2号十字螺丝刀1把、4号平口螺丝刀1把、4号平口螺丝刀 1把一、实习简图1、元件布置图2、元件布置图M 3~PEKHKM FU1FU2L1L2L3QSKM △KM1▽KM △KMKH KMKM △KM △KM1KTKTKTSB2SB1KM1U11V11W11U12V12W12U13V13W13U1V1W1W3V3U3U2V2W2102345687二、实习内容及操作要领 1、安全教育。
2、读电路图。
读懂电路图，理解电路原理，掌握各部分低压电器的作用。
延边三角形降压启动控制线路是指电动机启动时，把定子绕组的一部分接成“△”形，另一部分接成“Y ”形，使整个绕组接成延边三角形，待电动机启动后，再把定子绕组改接成三角形全压运行的控制线路。
三相笼型异步电动机启动时，定子绕组一部分接成Δ，另一部分接成Y ，使整个绕组接成延边Δ，如下图a 所示；待电动机启动后，再把定子绕组改接成Δ全压运行，如图b 所示。
这种启动方法称为延边Δ降压启动。
延边Δ降压启动是在Y －Δ降压启动的基础上加以改进而形成的一种启动方式，它把Y 和Δ两种接法结合起来，使电动机每相定子绕组承受的电压小于Δ联结时的相电压，而大于Y 形联结时的相电压，并且每相绕组电压的大小可随电动机绕组抽头（U3、V3、W3）位置的改变而调节，从而克服了Y －Δ降压启动时启动电压偏低启动、转矩偏小的缺点。
课题三、低压开关一、低压断路器低压断路器又称为自动空气开关或者自动空气断路器。
用于分配电能、不频繁启动异步电动机以及对电源线路及电动机的保护。
当电路发生过载、短路、失压、或者欠压等故障时能自动切断电路故障的一种保护电器。
1．功能正常时：控制作用故障时：保护作用（过载、短路、失压保护）2．分类结构：塑壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式。
漏电保护式3．结构及原理触头系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器、绝缘外壳。
4．符号及型号5．低压断路器的选用1)额定电流和额定电压热脱扣器：I Z=I N2)3)电磁脱扣器:I Z≥KI ST(K=1.5~1.7)或I Z=10I N4)欠压脱扣器：U Z=U N5)分段能力：I dZ≥I dmax6．安装及使用垂直安装，电源接上端，负载接下端。
二、负荷开关1．开启式负荷开关1)功能：开合控制线路，隔离电压，短路保护。
2)结构及符号3)型号4)安装使用垂直安装，合闸状态时手柄朝上；电源线接静触头，负载线接动触头。
2．封闭式负荷开关1)型号2)安装使用垂直安装在无强烈振动的场合，不低于1.3~1.5m,可靠接地,手柄侧面操作。
四、组合开关1．作用及特点：1)作用：开合线路，控制5KW以下电动机正反运转。
2)特点：体积小，触头对数多，接线方式灵活，操作方便。
2．结构及型号3．符号7．8．9．主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。
1．按钮按钮是一种最常用的的主令电器，其结构简单，控制方便。
（1）按钮的结构、种类及常用型号按钮由按钮帽、复位弹簧、桥式触点和外壳等组成（2）按钮的颜色红色按钮用于“停止”、“断电”或“事故”。
绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。
（3）按钮的选择原则1）根据使用场合，选择控制按钮的种类，如开启式、防水式、防腐式等。
2）根据用途，选用合适的型式，如钥匙式、紧急式、带灯式等。

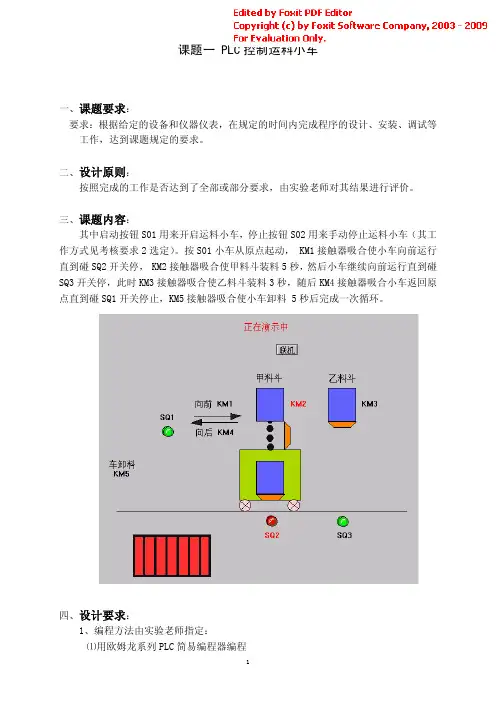

要求：根据给定的设备和仪器仪表，在规定的时间内完成程序的设计、安装、调试等课题一 PLC 控制运料小车一、课题要求：工作，达到课题规定的要求。
二、设计原则：按照完成的工作是否达到了全部或部分要求，由实验老师对其结果进行评价。
三、课题内容：其中启动按钮S01用来开启运料小车，停止按钮S02用来手动停止运料小车（其工作方式见考核要求2选定）。
按S01小车从原点起动， KM1接触器吸合使小车向前运行直到碰SQ2开关停， KM2接触器吸合使甲料斗装料5秒，然后小车继续向前运行直到碰SQ3开关停，此时KM3接触器吸合使乙料斗装料3秒，随后KM4接触器吸合小车返回原点直到碰SQ1开关停止，KM5接触器吸合使小车卸料 5秒后完成一次循环。
四、设计要求：1、编程方法由实验老师指定： ⑴用欧姆龙系列PLC 简易编程器编程⑵用计算机软件编程2、工作方式：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02则小车完成一次循环后才能停止；3、按工艺要求画出控制流程图；4、写出梯形图程序或语句程序；5、用欧姆龙系列PLC简易编程器或计算机软件进行程序输入；6、在考核箱上接线，用电脑软件模拟仿真进行调试。
五、输入输出端口配置：输入设备 输入端口编号 接考核箱对应端口启动按钮S01 0000 SO1停止按钮S02 0001 SO2开关SQ1 0002 电脑和PLC自动连接开关SQ2 0003 电脑和PLC自动连接开关SQ3 0004 电脑和PLC自动连接选择按钮S07 0005 S07输出设备 输出端口编号 接考核箱对应端口向前接触器KM1 1000 H01甲卸料接触器KM2 1001 H02乙卸料接触器KM3 1002 H03向后接触器KM4 1003 H04车卸料接触器KM5 1004 H05六、问题：小车工作方式设定：A．小车连续循环与单次循环可按S07自锁按钮进行选择，当S07为“0”时小车连 续循环，当S07为“1”时小车单次循环；B．小车连续循环，按停止按钮S02小车完成当前运行环节后，立即返回原点，直到 碰SQ1开关立即停止；当再按启动按钮S01小车重新运行；C．连续作3次循环后自动停止，中途按停止按钮S02小车完成一次循环后才能停止。

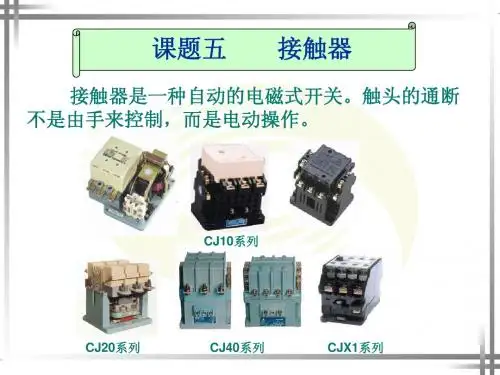

一、接触器、断路器和继电器的区别:1、作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。
接触器首要作用是用来接通或断开主电路的。
主电路是指一个电路工作与否是由该电路是不是接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
而继电器的触头一般不分主辅；继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置；继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。
2、触头开闭不一样：另外接触器用来接通或断开功率较大的负载，用在（功率）主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。
而继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。
如可以用继电器的触点去接通或断开接触器的线圈。
一般继电器都有较多的开闭触点，当然继电器通过恰当的接法还可以完结某些格外功用，如逻辑运算等。
二、接触器、断路器和继电器三者从结构和工作原理上无任何联系。
扩展资料:接触器电性能测试技术现状对接触器等有触点开关电器动态检测技术研究主要集中在以下几个方面：1、以计算机作为上位机，A/D采样板或DSP作为下位机的触头参数自动检测系统采用自行研制的继电器电寿命计算机检测与控制装置在继电器电寿命试验的开始、中间、结尾三个不同的时段对过电压信号进行采集。
采用自行研制的A/D采样板或以DSP为核心的高速数据采集卡，对触头接触压降、断开触头间电压、主回路电流等触头电气参数进行采样。
控制部分采用数字I/O板通过控制固态继电器来驱动接触器或继电器通断。
软件方面采用VB编程，中断处理程序实现数据采样、逻辑控制等功能。
文献中的数据处理方面主要针对电网频率、功率因数的计算。
通过对采集到的电压信号的分析，利用快速傅里叶变换将时域信号变换为频域信号，将变换的结果分别放在实部与虚部的数组中，出现峰值的位置为电网频率，利用公式计算出电网频率。
