认识交流接触器

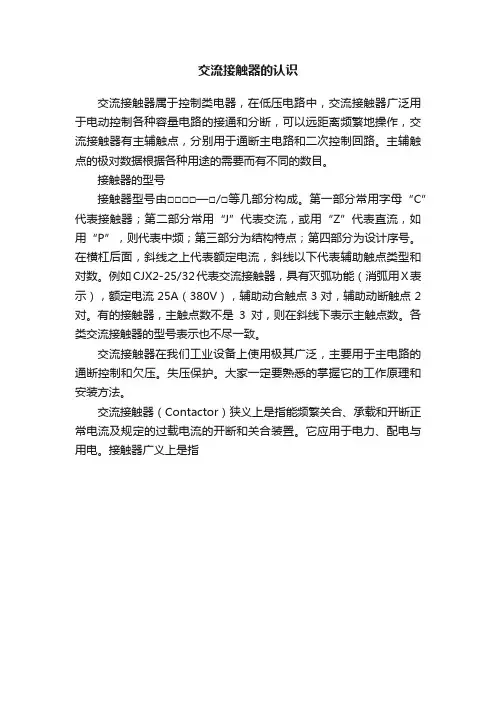

交流接触器的认识交流接触器属于控制类电器，在低压电路中，交流接触器广泛用于电动控制各种容量电路的接通和分断，可以远距离频繁地操作，交流接触器有主辅触点，分别用于通断主电路和二次控制回路。

主辅触点的极对数据根据各种用途的需要而有不同的数目。

接触器的型号接触器型号由□□□□—□/□等几部分构成。

第一部分常用字母“C”代表接触器；第二部分常用“J”代表交流，或用“Z”代表直流，如用“P”，则代表中频；第三部分为结构特点；第四部分为设计序号。

在横杠后面，斜线之上代表额定电流，斜线以下代表辅助触点类型和对数。

例如CJX2-25/32代表交流接触器，具有灭弧功能（消弧用X表示），额定电流25A（380V），辅助动合触点3对，辅助动断触点2对。

有的接触器，主触点数不是3对，则在斜线下表示主触点数。

各类交流接触器的型号表示也不尽一致。

交流接触器在我们工业设备上使用极其广泛，主要用于主电路的通断控制和欠压。

失压保护。

大家一定要熟悉的掌握它的工作原理和安装方法。

交流接触器（Contactor）狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

它应用于电力、配电与用电。

接触器广义上是指接触器（Contactor）狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器由电磁系统（铁心，静铁心，电磁线圈）触头系统（常开触头和常闭触头）和灭弧装置组成。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

接触器的作用交流接触器广泛用作电力的开断和控制电路。

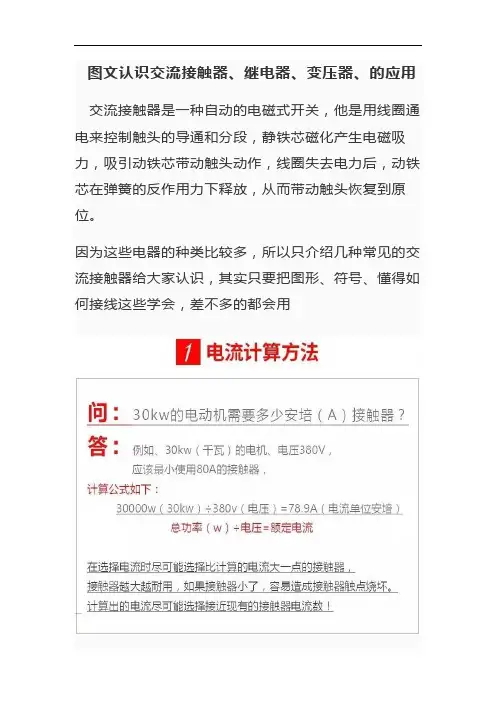

图文认识交流接触器、继电器、变压器、的应用交流接触器是一种自动的电磁式开关，他是用线圈通电来控制触头的导通和分段，静铁芯磁化产生电磁吸力，吸引动铁芯带动触头动作，线圈失去电力后，动铁芯在弹簧的反作用力下释放，从而带动触头恢复到原位。

因为这些电器的种类比较多，所以只介绍几种常见的交流接触器给大家认识，其实只要把图形、符号、懂得如何接线这些学会，差不多的都会用第一种CJX2―1210交流接触器为例，它的结构由控制线圈触点a1、a2，控制线圈工作电压（220V―50HZ）、接触点、主触点组成。

接法图如下:第二种CJX2S ―1210交流接触器为例:它的结构主要有主触点、辅触点、控制线圈触点A1、A2、控制线圈工作电压（220V/230V―50HZ）。

接法如下:第三种NXC－12交流接触器为例:它的结构主触头、线圈接点a1、a2，线圈电压标识，辅触头常开、常闭，接法如下:下面分别是、中间继电器、热继电器、时间继电器的使用（也是种类较多，举例个别的接法）介绍:中间继电器是用于控制在电路中传递中间信号，中间继电器于交流接触器的区别在于中间继电器的触头只能通过小电流(一般不超过5A)，当其它电器接触器数量不够或者容量不够时，可借助中间继电器作为中间转换，以增加触点数量，控制多个器件或回路。

热继电器是由发热原件和辅助触点组成，它的作用是保护电动机，防止电动机过载烧毁。

热继电器一般配合接触器使用，将热继电器发热元件串接在主电路上，常闭触点串接在控制电路中，电动机过载时电流升高，流过发热元件电流增加，超过热继电器整定电流，双金属片弯曲变形，通过内部机械转动结构，使热继电器常闭触点分段，切断控制电路，接触器主触点分断，电机停止工作，辅助触点需要复位在热继电器动作后。

时间继电器是使用在较低的电压或电流的电路上，用来切断或接通较高电压、电流的电路。

时间继电器也可以理解为定时器，当到达设定的时间后，它的延时触点会闭合或分开，常见的有晶体管式、数显式、空气阻尼式控制变压器是适用于50/60HZ的交流电路，比较常用的地方机床、机器设备等等一些电器。

交流接触器基础知识及原理_交流接触器接线图
交流接触器是工业控制中常用的元器件，通常交流接触器有三组主触点，一组或者两组辅助触点，其目的是为了低压控制高压，或者远距离控制。

电气：KM
电气符号：
交流接触器的控制电压分AC220V，380V，24V，DC24V等，对于24V 来说，购买的时候一定要说明是直流还是交流，不要简单说成24V。

交流接触器有三组常开主触点，通常控制三相电源或者单相电源的通断。

控制线圈为A1、A2触点，用于控制主触点的开合。

辅助触点有一常开、一常闭、一常开一常闭等几种组成，一般选择常开（NO）触点的，用来给控制回路进行反馈或者用于交流接触器的自锁。

为控制三相380V回路通断的接线
交流接触器得电后：线圈得电，铁芯产生电磁吸力，可以克服复位弹簧的弹力，拉动衔铁向下移动，这个时候触点系统会发生变化：常开点NO闭合，常闭点NC断开，这是最基本的接触器控制，接触器就是靠触点的通断变化来间接控制电路的！
交流接触器失电或者断电后，线圈不得电，铁芯没有电磁吸力，这个时候复位弹簧的弹力带动衔铁复位，衔铁弹起，这个时候衔铁带动交流接触器的触点系统移动，恢复为最起初的状态：常开点NO断开，常闭点NC闭合接
通。

为控制单相220V回路的接线。

交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。

根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。

注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。

考虑交流接触器的操作频率和使用寿命等因素。

使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。

在安装使用前，应检查线圈的额定电压是否和实际使用相符。

使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。

定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。

03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。

触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。

耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。

绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。

常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。

接触器的简单认识一.什么是接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

二.接触器的作用接触器主要作用是用来接通或断开主电路的。

所谓主电路是指一个电路工作与否是由该电路是否接通为标志。

主电路概念与控制电路相对应。

一般主电路通过的电流比控制电路大，容量大的接触器一般都带有灭弧罩（因为大电流断开会产生电弧，不采用灭弧罩灭弧，将烧坏触头）。

三.接触器在使用中需要注意的问题1.额定电压和额定电流的使用要符合产品规定；2.EV200系列的高压接触器分为带辅助触点和不带辅助触点；3.螺柱注意防氧化的保护，避免影响使用。

四.交流接触器的基本分类1、按主触点极数可分为单极、双极、三极、四极和五极接触器。

单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

2、按灭弧介质可分为空气式接触器、真空式接触器等。

依靠空气绝缘的接触器用于一般负载，而采用真空绝缘的接触器常用在煤矿、石油、化工企业及电压在660V和1140V等一些特殊的场合。

3、按有无触点可分为有触点接触器和无触点接触器。

常见的接触器多为有触点接触器，而无触点接触器属于电子技术应用的产物，一般采用晶闸管作为回路的通断元件。

由于可控硅导通时所需的触发电压很小，而且回路通断时无火花产生，因而可用于高操作频率的设备和易燃、易爆、无噪声的场合。

五.交流接触器的工作原理当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。

交流接触器的基础知识交流接触器是电路中经常都会用到的电路元器件，在工业自动化和机械自动化控制当中应用的很广泛，关于交流接触器，相信很多的电工师傅都很了解，但是对于一些刚入门学习电工的师傅而言就有点吃力了，今天我们就重点来看看关于交流接触器的几点基本属性:一、交流接触器的结构:交流接触器一般都是由线圈，触点机构，衔铁，铁芯，复位弹簧等部件构成，这是交流接触器的基本结构。

二、交流接触器的工作原理！交流接触器主要是通过得电的时候，铁芯产生电磁吸力将衔铁吸下，衔铁本身带动的触点机构同时向下移动，这个时候相应的引发常开点NO和常闭点NC的状态变化，进而控制电路的启动和停止的。

三、交流接触器的使用方法:1，交流接触器的额定电压！交流接触器有不同的额定电压，我们经常用的是220V或者380V交流接触器，在接线使用的过程中一定要分清楚电压等级，看清是220还是380，不然很容易烧坏交流接触器！2，交流接触器的主触点！交流接触器的主触点一般都用在主电路里面，主触点的主要作用是对电路特别是电动机进行启动和停止的控制，另外主触点都是常开点NO，经常用L1–L2–L3表示三相电源进线，用T1-T2-T3表示输出的负载接线，使用过程中一定要分清楚！3，交流接触器辅助触点。

辅助触点可以分为常开点NO和常闭点NC，NO常开点通常用作交流接触器自身的互锁电路，和启动按钮并联，在启动按钮弹开的时候，可以保持电路运行！NC常闭点通常用作交流接触器的互锁电路，2个或者多个接触器共同使用的时候，可以使用接触器的互锁电路，互锁的主要目的是不让电动机同时运行。

补充:交流接触器辅助触点NO和NC除了自锁和互锁的功能外，还可以进行信号的传递。

举个最简单的例子:交流接触器控制电动机的停止和运行，这个时候NO辅助点可以串联一个LED指示灯，用来表示电路运行，NC也可以串联一个LED指示灯，用来表示电路停止，这都是交流接触器辅助触点NO和NC的传递信号的功能！。

《初步认识交流接触器》
知识目标：1．掌握交流接触器的概念
2．熟悉交流接触器的结构和工作原理
能力目标：1．培养学生熟练拆装交流接触器
2．通过设计实验，培养学生分析问题和解决实际问题的综合能力
3．培养学生的团队合作精神和交流合作能力
情感目标：通过交流接触器的观察、测量，培养学生注意观察，勤于动脑、动手、善于反思，分析与总结的良好学习习惯。

同时，增强学生的自主探究，团结合作的意识。

教学重点：交流接触器的拆装
教学难点：设计简单可行的实验有利的说明“交流接触器是远距离控制的电磁式开关和触头通断规律”
教学方法：行为导向法（分信息搜集、制定计划、目标实施、反馈检测、总结反思等五个环节）；
小组学习法（分为5个小组）
创新点：多元互动；合作学习；开放式教学。

基础知识交流接触器图一图一中交流接触器启动运行电路采用实物图连接，方便初学者观察学习。

首先了解交流接触器的主触点，辅助常开触点，辅助常闭触点，线圈接线柱，等等关键部位，也可拆解后再组装，加深对各个部件的了解和认识。

停止按钮使用常闭触点，按下断开，松手复位。

启动按钮使用常开触点，按下闭合，松手断开。

所谓常闭是指常态下导通闭合的触点；所谓常开是指常态下不通断开的触点。

图二，主触点动触头：图三，主触点静触头：图四，实物外观型号：图五，实物外观铭牌：图六，触点标注：其中左侧A1-A2为线圈及接线柱，1L1-3L2-5L3为接触器主触点上线端，2L1-4L2-6L3为接触器主触点下线端，13ON-14ON为辅助常开触点，21NC-22NC为辅助常闭触点。

注意：图六右上图内符号（常开）错误，应为常闭！正确符号参见图六下图即CJX2-40~95辅助常闭触点，21NC-22NC。

图七，静铁芯，动铁芯：图八，电磁线圈：图九从图九中可以看出启动按钮SB2与辅助常开触点并联后串联在整个回路中，串联包括停止按钮SB1，接触器线圈KM，热保护继电器触点。

实际使用中回路内还应该具有保险FU，空气开关QF。

图十图十为一地启动四地停止控制电路图，以此图作为参考进行详细分析：1按下启动按钮SB5时交流供电通路：L2→QF2→1→SB1→3→SB2→5→SB3→7→SB4→9→SB5→11→KM→4→FR→2→QF2→L3；启动自锁后交流供电通路：L2→QF2→1→SB1→3→SB2→5→SB3→7→SB4→9→KM辅助常开触点此时闭合→11→KM→4→FR→2→QF2→L3；2停止时，只需按下SB1-4中任何一个，切断KM线圈供电回路，KM释放，电机停止工作。

3超载时，电机电流上升，继电器RF动作，切断2-4之间供电回路，KM断电，电机保护停机。

4指示灯：HL1为电源指示灯，QF2合闸即亮，KM吸合后，辅助常闭触点断开，灯灭。

HL2为电机工作灯，KM吸合后，辅助常开触点闭合，灯亮。

交流接触器的认识知识目标1.掌握交流接触器的构成2.理解交流接触器的工作原理能力目标1.掌握交流接触器各部分的作用2.能简述交流接触器的工作原理素养目标1.培养学生理论联系实际，主动思考的学习习惯和精益求精的工匠精神。

2.培养学生总结归纳、独立思考、举一反三的思维能力教学重点1. 交流接触器的构成2. 交流接触器的工作原理教学难点交流接触器的工作原理教学过程一、新授课（一）交流接触器的认识1、交流接触器交流接触器交流接触器是可快速切断交流主回路和可频繁地接通与关断大电流控制（达800A）电路的装置，所以经常运用于电动机作为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，交流接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。

交流接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。

2、交流接触器的分类一、按触点极数分为单极、双极、三极、四极和五极交流接触器二、按灭弧介质分为空气式接触器、真空式交流接触器等三、按有无触点分可分为有触点和无触点交流接触器。

3、交流接触器的结构（1）交流接触的结构图交流接触器的结构示意图交流接触器由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：1）电磁机构电磁机构的组成：由电磁线圈、铁心和衔铁组成。

电磁机构的功能：操作触点的闭合和断开。

2）触点系统触点是接触器的执行元件，用来接通或断开被控制电路。

触点系统包括主触点和辅助触点。

◆主触点：用在通断电流较大的主电路中。

◆辅助触点：用于接通或断开控制电路，只能通过较小的电流。

按其原始状态可分为常开触点和常闭触点。

触点系统包括主触点和辅助触点。

◆常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；◆常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后所有触点复原）。

3）灭弧系统容量在10A以上的接触器都有灭弧装置，常采用纵缝灭弧罩及栅片灭弧装置。

交流接触器介绍范文一、结构：交流接触器由触点系统、导电系统、驱动系统和辅助系统组成。

触点系统由主触点和辅助触点组成，主触点负责断开和连接电路，辅助触点用于辅助控制。

导电系统由线圈和线圈铁芯组成，线圈产生电磁力来引起主触点的闭合或断开。

驱动系统包括固定铁芯、活动铁芯和接点束，由它们共同完成各个元件的相互作用。

辅助系统包括继电器、热继电器、过载保护器等，用于提供保护和监控功能。

二、工作原理：交流接触器的工作原理是利用线圈产生的电磁力来控制主触点的闭合和断开。

当通电时，线圈内通过电流产生电磁力，吸引活动铁芯，使其与固定铁芯接触。

接触后，电流通过接点束进入主触点，使主触点闭合，电路通电。

当断电时，线圈中断电流后，电磁力消失，活动铁芯与固定铁芯分离，主触点断开，电路断电。

这样，通过对线圈的通、断电来控制主触点的开合，实现电路的开关和断开。

三、分类：1.按控制电源分：分为交流接触器和直流接触器。

交流接触器适用于交流电源，额定电流多数为100A以上；直流接触器适用于直流电源，额定电流多数为20A以下。

2.按电流分：分为小型接触器、中型接触器、大型接触器。

小型接触器适用于控制电机、照明回路等低功率设备；中型接触器适用于控制中等功率设备；大型接触器适用于控制大功率设备。

3.按电气功能分：分为制动器型接触器、定时器型接触器、反馈型接触器等。

四、特点：1.电气特性：接触器能承受较大的电流和电压，具有良好的电气特性，适用于不同种类的电气设备。

2.机械特性：接触器具有较高的机械强度，能承受较大的机械冲击和振动。

3.耐久性：接触器具有较长的工作寿命，能承受大量频繁的开关操作。

4.可靠性：接触器具有良好的接触性能，接触间的电阻小，接触可靠。

5.遥控能力：接触器能通过辅助触点与其他电气装置进行远程控制，具有较高的远程操作能力。

五、应用：交流接触器广泛应用于电动机控制、照明回路、电动机制动、变压器跳闸保护等领域。

在电动机控制方面，接触器常用于起动、停止和正反转控制。
