26弯曲变形分析与弯曲件主要质量问题

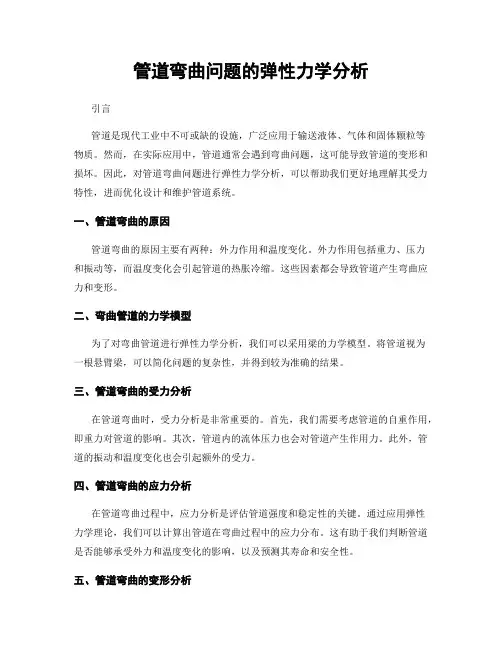

管道弯曲问题的弹性力学分析

引言

管道是现代工业中不可或缺的设施，广泛应用于输送液体、气体和固体颗粒等物质。然而，在实际应用中，管道通常会遇到弯曲问题，这可能导致管道的变形和损坏。因此，对管道弯曲问题进行弹性力学分析，可以帮助我们更好地理解其受力特性，进而优化设计和维护管道系统。

一、管道弯曲的原因

管道弯曲的原因主要有两种：外力作用和温度变化。外力作用包括重力、压力和振动等，而温度变化会引起管道的热胀冷缩。这些因素都会导致管道产生弯曲应力和变形。

二、弯曲管道的力学模型

为了对弯曲管道进行弹性力学分析，我们可以采用梁的力学模型。将管道视为一根悬臂梁，可以简化问题的复杂性，并得到较为准确的结果。

三、管道弯曲的受力分析

在管道弯曲时，受力分析是非常重要的。首先，我们需要考虑管道的自重作用，即重力对管道的影响。其次，管道内的流体压力也会对管道产生作用力。此外，管道的振动和温度变化也会引起额外的受力。

四、管道弯曲的应力分析

在管道弯曲过程中，应力分析是评估管道强度和稳定性的关键。通过应用弹性力学理论，我们可以计算出管道在弯曲过程中的应力分布。这有助于我们判断管道是否能够承受外力和温度变化的影响，以及预测其寿命和安全性。

五、管道弯曲的变形分析 除了应力分析外，变形分析也是管道弹性力学分析的重要内容。管道在受力作用下会发生弯曲和拉伸，这可能导致管道的变形和位移。通过计算管道的弯曲角度、拉伸量和位移等参数，我们可以评估管道的变形程度，并进一步优化设计和维护方案。

六、管道弯曲问题的解决方法

针对管道弯曲问题，我们可以采取多种解决方法。一种常见的方法是增加管道的壁厚，以提高其强度和刚度。另外，可以使用支撑结构来减小管道的变形和位移。此外，合理的材料选择和施工工艺也可以降低管道弯曲问题的发生概率。

七、案例分析：石油管道的弯曲问题

石油管道是管道工程中的重要组成部分，其弯曲问题对于石油输送的安全和稳定性具有重要影响。以某石油管道为例，我们可以通过弹性力学分析，评估管道在弯曲过程中的受力、应力和变形情况，从而为管道的设计和维护提供依据。

工程力学中的悬臂梁受力和弯曲变形问题的分析与计算方法

悬臂梁是工程力学中常见的结构形式，它广泛应用于桥梁、楼房等建筑物中。在设计和施工过程中，了解悬臂梁的受力情况和弯曲变形问题至关重要。本文将对悬臂梁的受力和弯曲变形进行分析，并介绍相应的计算方法。

首先，我们来讨论悬臂梁的受力情况。悬臂梁在受力时主要承受弯矩和剪力。弯矩是悬臂梁上各点受力引起的弯曲效应，它使悬臂梁产生弯曲变形。剪力则是悬臂梁上各点受力引起的剪切效应，它使悬臂梁产生剪切变形。在实际工程中，我们需要计算和分析悬臂梁上各点的弯矩和剪力分布，以确保悬臂梁的安全性和稳定性。

悬臂梁的弯矩和剪力分布可以通过力学原理和结构力学知识进行计算。在计算弯矩时，我们可以利用悬臂梁的受力平衡条件和弹性力学理论，根据悬臂梁上各点的受力情况和几何特征，推导出弯矩的计算公式。而剪力的计算则需要考虑悬臂梁上各点的剪力平衡条件和结构特性，通过应力分析和静力平衡原理，得出剪力的计算公式。

除了计算弯矩和剪力分布，我们还需要了解悬臂梁的弯曲变形问题。悬臂梁在受力时会发生弯曲变形，这对于悬臂梁的设计和施工具有重要影响。弯曲变形可以通过弹性力学理论进行分析和计算。我们可以利用悬臂梁的几何特征、材料性质和受力情况，推导出弯曲变形的计算公式。通过计算弯曲变形，我们可以评估悬臂梁的变形程度，以及对结构的影响。

在实际工程中，为了更准确地计算悬臂梁的受力和弯曲变形，我们通常会借助计算机软件进行数值模拟和分析。数值模拟可以更精确地模拟悬臂梁的受力和变形情况，提供更准确的计算结果。同时，数值模拟还可以帮助工程师优化悬臂梁的设计方案，提高结构的安全性和稳定性。 总结起来，工程力学中的悬臂梁受力和弯曲变形问题是一个重要的研究领域。通过分析悬臂梁的受力情况和弯曲变形问题，我们可以了解悬臂梁的力学特性，为悬臂梁的设计和施工提供依据。同时，借助计算机软件进行数值模拟和分析，可以更准确地计算悬臂梁的受力和变形情况，提高工程的安全性和稳定性。工程力学中悬臂梁受力和弯曲变形的研究，对于现代工程建设具有重要的意义。

龙源期刊网

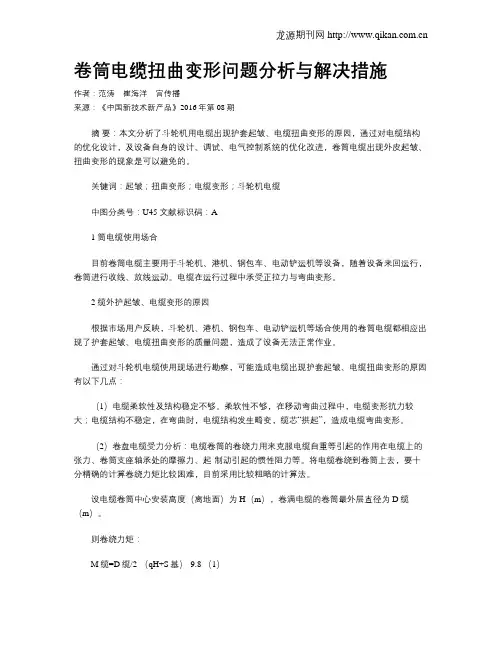

卷筒电缆扭曲变形问题分析与解决措施

作者：范涛 崔海洋 宫传播

来源：《中国新技术新产品》2016年第08期

摘 要：本文分析了斗轮机用电缆出现护套起皱、电缆扭曲变形的原因，通过对电缆结构的优化设计，及设备自身的设计、调试、电气控制系统的优化改进，卷筒电缆出现外皮起皱、扭曲变形的现象是可以避免的。

关键词：起皱；扭曲变形；电缆变形；斗轮机电缆

中图分类号：U45 文献标识码：A

1 筒电缆使用场合

目前卷筒电缆主要用于斗轮机、港机、钢包车、电动铲运机等设备，随着设备来回运行，卷筒进行收线、放线运动。电缆在运行过程中承受正拉力与弯曲变形。

2 缆外护起皱、电缆变形的原因

根据市场用户反映，斗轮机、港机、钢包车、电动铲运机等场合使用的卷筒电缆都相应出现了护套起皱、电缆扭曲变形的质量问题，造成了设备无法正常作业。

通过对斗轮机电缆使用现场进行勘察，可能造成电缆出现护套起皱、电缆扭曲变形的原因有以下几点：

（1）电缆柔软性及结构稳定不够。柔软性不够，在移动弯曲过程中，电缆变形抗力较大；电缆结构不稳定，在弯曲时，电缆结构发生畸变，缆芯“拱起”，造成电缆弯曲变形。

（2）卷盘电缆受力分析：电缆卷筒的卷绕力用来克服电缆自重等引起的作用在电缆上的张力、卷筒支座轴承处的摩擦力、起-制动引起的惯性阻力等。将电缆卷绕到卷筒上去，要十分精确的计算卷绕力矩比较困难，目前采用比较粗略的计算法。

设电缆卷筒中心安装高度（离地面）为H（m），卷满电缆的卷筒最外层直径为D缆（m）。

则卷绕力矩：

M缆=D缆/2·（qH+S基）·9.8 （1） 龙源期刊网

其中：M缆—力矩（N·m）；D缆—卷筒最外层直径（m）；q—电缆单位重量（kg/m）；S基=5kg～10kg—考虑克服除电缆自重以外的卷绕阻力折算到电缆上的基本张力。电缆截面大的取值大，截面小的取值小。

弯曲模的基本原理（一）

一、弯曲的基本原理

（一） 弯曲工艺的概念及弯曲件

1． 弯曲工艺：是根据零件形状的需要，通过模具和压力机把毛坯弯成一定

角度，一定形状工件的冲压工艺方法。

2． 弯曲成形工艺在工业生产中的应用：应用相当广泛，如汽车上很多履盖

件，小汽车的柜架构件，摩托车上把柄，脚支架，单车上的支架构件，把柄，小

的如门扣，夹子（铁夹）等。

（二）、弯曲的基本原理：以V形板料弯曲件的弯曲变形为例进行说明。其过

程为：

1． 凸模运动接触板料（毛坯）由于凸,凹模不同的接触点力作用而产生弯

矩，在弯矩作用下发生弹性变形，产生弯曲。

2． 随着凸模继续下行，毛坯与凹模表面逐渐靠近接触，使弯曲半径及弯曲

力臂均随之减少，毛坯与凹模接触点由凹模两肩移到凹模两斜面上。（塑变开始

阶段）。

3． 随着凸模的继续下行，毛坯两端接触凸模斜面开始弯曲。（回弯曲阶段）。

4． 压平阶段，随着凸凹模间的间隙不断变小，板料在凸凹模间被压平。

5． 校正阶段，当行程终了，对板料进行校正，使其圆角直边与凸模全部贴

合而成所需的形状。

（三） 、弯曲变形的特点：

弯曲变形的特点是：板料在弯曲变形区内的曲率发生变化，即弯曲半径发生

变化。

从弯曲断面可划分为三个区：拉伸区、压缩区和中性层。

二、弯曲件的质量分析

在实际生产中，弯曲件的主要质量总是有回弹、滑移、弯裂等。

1． 弯曲件的回弹：

由于弹性回复的存在，使弯曲件弯曲部分的曲率半径和弯曲角度在弯曲外力

撤去后（工件小模具中取出后）发生变化（与加工中在模具里的形状发生变化）

的现象称弹性回复跳（回弹）。

回弹以弯曲角度的变化大小来衡量。Δφ=φ-φt

1） 影响回弹的回素：

A． 材料的机械性能与屈服极限成正比，与弹性模数E成反比。

B． 相对弯曲半径r/t，r越小，变形量越大，弹性变形量所点变形量

比例越小。回弹越小。

C． 弯曲力：弯曲力适当，带校正成分适合，弯曲回弹很小。 D． 磨擦与间隙：磨擦越大，变形区拉应力大，回弹小。凸、凹模之间
