齿轮测绘报告书

  • 格式：docx
  • 大小：47.40 KB
  • 文档页数：6

齿轮油泵测绘报告书
班级：
学号：
内容：齿轮油泵测绘
姓名：
测绘报告书
测绘内容 专业班级 姓 名 学 号
测绘齿轮油泵
一、实习目的
测绘是学习机械制图课程的一个非常重要的实践环节。通
过对齿轮油泵装配的测绘，让我们全面地、系统地复习机械制图课程所要求掌握的基础理
论、基本知识和基本技能，进一步提高绘图、读图的质量和速度，为后续课程打下基础。
实际生产中，在新产品设计、引进先进技术以及对原
有设备进行技术改造和维修时，需要对现有的机器和零部件进行测绘，画出其装配图和零
件图，因此，掌握测绘技术对工程技术人员具备有重要意义。在《制图测绘》实习中，通
过对齿轮油泵的测绘，达到以下目的：
1、使我们掌握零件测绘的方法和步骤；
2、了解徒手画草图的意义；
3、掌握常用工量具的使用方法，能够根据测量数据、有
关标准和手册、计算公式确定标准件的规格和齿轮参数；
4、能正确选择配合、表面粗糙度和形位公差并进行标注；
5、进一步巩固《机械制图》中掌握的绘图技能，使识图
能力上一个新的台阶；
6、培养我们耐心细致工作作风、科学严谨的工作态度和
团队精神。
7、在测绘中，注意培养认真负责，踏实细致的工作作风
和保质，保量按时完成任务的习惯，在测绘过程中要做到复习教材，查找资料，学以致用；
8、在零件的表达方法上有独到的见解，视图选择正确、
布置合理；
9、弄清所测绘的装配体的工作原理，懂得各零部件的作
用以及各零部件间的装配联结关系
10、所绘图样要符合机械制图的标准，标准件要按标准画
法、简化画法或比例画法绘制，并要标准化，要有正确的、较完整的尺寸标注与技术要求；
11、 熟练掌握测量工具，准确测出外圆，内孔， 中心距，
高度，深度，长度，孔距，齿顶圆，螺纹等有关尺寸。

二、工作原理
齿轮油泵是用2个齿轮互啮转动来工作，对介质要求不高。一般的压力在6MPa以下，流量
较大。 齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互
啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮油泵在运转
时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧(A)就形成局部真空，液体
被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，
形成高压液体并经泵排出口排出泵外。
齿轮油泵特点：
1.结构紧凑，使用和保养方便。
2.具有良好的自吸性，故每次开泵前无须灌入液体。
3.齿轮油泵的润滑是靠输送的液体而自动达到的，故
日常工作时无须别加润滑油。
齿轮油泵广泛应用于石油、化工、船舶、电力、粮
油、食品、医疗、建材、冶金及国防科研等行业。齿
轮油泵适用于输送不含固体颗粒和纤维,无腐蚀性、温
度不高于150℃、粘度为5～1500cst的润滑油或性质类
似润滑油的其它液体。试用各类在常温下有凝固性及
高寒地区室外安装和工艺过程中要求保温的场合。
六、装配图的画图步骤
根据装配示意图和所有零件草图、标准件的标记，就可以画出部件的装配
图。
1．拟定表达方案
2．对现有资料进行整理、分析，进一步了解部件的性能及结构特点，对部
件的完整形状做到心中有数。按装配体的表达原则、步骤，拟定部件的表达方案，选择主视
图，确定表达方法和视图数量。
3．画装配图的方法与步骤
确定表达方案后，具体作图方法和步骤如下：
（1）选比例，定图幅，画出边框，标题栏。
（2）按照各零件的大小、相对位置和装配关系画出其他个零件视图的轮廓以及其他细部结
构。
（3）画完视图之后，要进行检查修正，确定无误，按照图线的粗细要求和规格类型将图线
描深加粗。
（4）标注尺寸，注写技术要求，编写零件序号，填写标题栏和明细表，完成齿轮油泵装配
图。
（5）绘制工作结束，全面校核后，将全部草图和工作图装订成册，交教师审阅。

七、测绘实训的体会与总结
实习收获：虽然实习已经过去了，但它留给我很多很多。首先它进一步熟练了仪器的操作和
测量的步骤和过程。其次他让我感受到了团结的重要性，测量中大家团结一致的精神让我感
受到团结在以后的社会工作中会多么的重要！再次，大家敬业的精神使我感动，以前大家是
最爱睡中午觉的，但实习过程中，大家为了赶进度，吃完饭人到齐就出去测了，都没休息一
下。以上就是我对这次实习的总结。还让我知道该怎么样去做，主要有以下几点：

1、正确拆装装配体、绘制示意图（标出标准件标记及各件材料）；
2、画出所有非标准件的零件草图；
3、画出关键部位的装配草图；
4、根据装配示意图和零件草图画装配图；
5、根据装配图和零件草图画主要零件工作图；
6、全面检查装订成册；
7、回装测绘部件。
经验教训：展点很重要，展点的好坏决定了测绘的速度；
(一)以前觉得书本上很空洞的东西现在清楚明了了许多，我真正的感到了“实践出真知”这
句话的内涵，自己亲身实践的东西是自己永生难忘的，这也是人类得以生活得更好的根本原
因；

（二）从小的方面来说，我身切体会到了做好自己工作的重要性，在做事之前，要周全考虑
到做工作的各个方面，特别是我们学理工的，更要有逻辑思维和一丝不苟的态度来对待事情。

（三）深切体会到了学好专业学好知识的重要性，因为我们所学的是机电设备维修和管理，
和生和中好多东西的息息相关，若不小心，小的方面会危及生命，大的方面会给国家造成巨
大的损失；

（四）体会到了团结互助是必不可少的。

合集下载

机械设计减速器零件测绘实验报告

机械设计减速器零件测绘实验报告

实验三、机械设计课程减速器零件测绘实验报告
减速器名称齿轮减速器班级0 9 车工日期2012.06.26 姓名****
一、齿轮的测绘
（要求用CAD绘制）
二、轴的测绘
（要求用CAD绘制）
课后作业：
结合课堂教学中“齿轮的结构设计”与“轴的结构设计”部分相关知识回答下列问题
一、齿轮的结构设计应该注意哪些要点？
答:1、直径很小的钢制齿轮，当为圆柱齿轮时若齿根圆到键槽底部的距离e ＜2m t （m t 为端面模数）;当为锥齿轮时，按齿轮小端尺寸计算而得的e ＜1.6m t 时均应将齿轮和轴做
成一体，叫做齿轮轴。

若e 值超过上述尺寸时，齿轮与轴分开制造合理。

2、当齿顶圆直径d a ≤160mm 时，可以做成实心结构的齿轮。

但航空产品中的齿轮，
虽说如此，也有做成腹板式的。

当齿顶圆直径d a ≤500mm 时，可做成腹板式的，腹板上
开孔的数目按结构尺寸大小及需要而定。

3、齿顶圆直径d a ＞300mm 的铸造锥齿轮，可以做成加强肋的腹板式结构，加强肋的
厚度C 1≈0.8C ，其他结构尺寸与腹板式相同。

4、当齿顶圆直径400mm ＜d a ＜1000mm 时，可做成轮辐截面为“十”字形的轮辐式结
构的齿轮。

5、为了节约贵重金属，对于尺寸较大的圆柱齿轮，可做成组装齿圈式的结构。

齿圈用钢制，而轮芯则用铸铁或铸钢。

6、齿轮和轴的连接设计，单键（常用）或双建连接。

二、轴的结构设计应该注意哪些要点？
答：1、拟定轴上零件的装配方案
2、轴上零件的定位
3、各轴段直径和长度的确定
4、提高轴的强度
5、轴的结构工艺性。

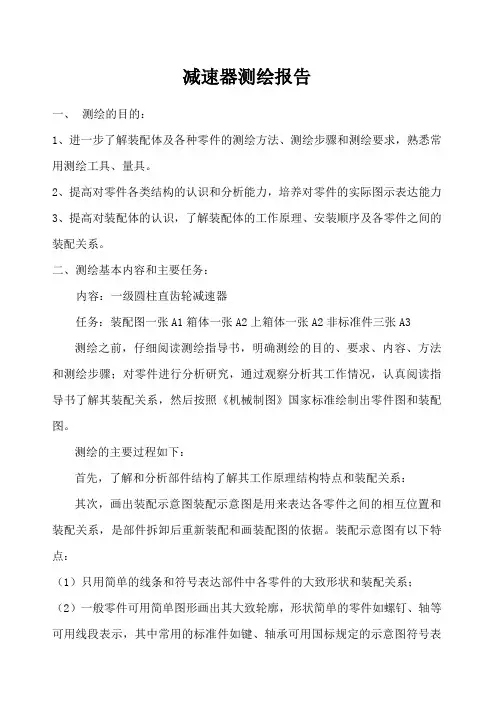

减速器测绘报告
