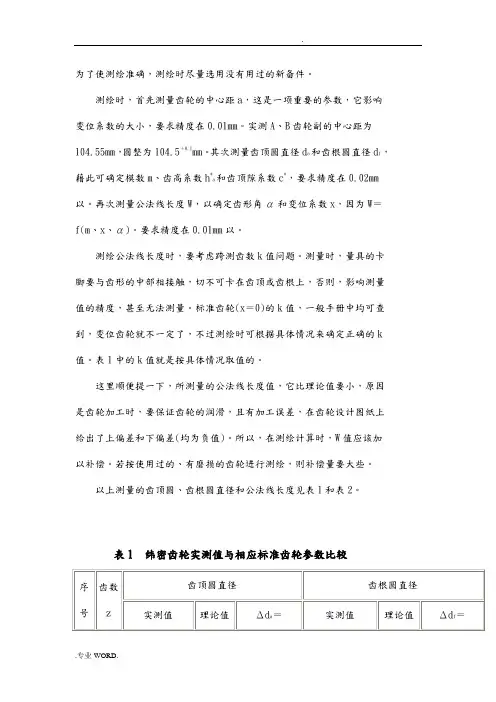

为了使测绘准确，测绘时尽量选用没有用过的新备件。

测绘时，首先测量齿轮的中心距a，这是一项重要的参数，它影响变位系数的大小，要求精度在0.01mm。

实测A、B齿轮副的中心距为104.55mm，圆整为104.5＋0.1mm。

其次测量齿顶圆直径d a和齿根圆直径d f，藉此可确定模数m、齿高系数h*a和齿顶隙系数c*，要求精度在0.02mm 以。

再次测量公法线长度W，以确定齿形角α和变位系数x，因为W＝f(m、x、α)。

要求精度在0.01mm以。

测绘公法线长度时，要考虑跨测齿数k值问题。

测量时，量具的卡脚要与齿形的中部相接触，切不可卡在齿顶或齿根上，否则，影响测量值的精度，甚至无法测量。

标准齿轮(x＝0)的k值，一般手册中均可查到，变位齿轮就不一定了，不过测绘时可根据具体情况来确定正确的k 值。

表1中的k值就是按具体情况取值的。

这里顺便提一下，所测量的公法线长度值，它比理论值要小，原因是齿轮加工时，要保证齿轮的润滑，且有加工误差，在齿轮设计图纸上给出了上偏差和下偏差(均为负值)。

所以，在测绘计算时，W值应该加以补偿。

若按使用过的、有磨损的齿轮进行测绘，则补偿量要大些。

以上测量的齿顶圆、齿根圆直径和公法线长度见表1和表2。

表1 纬密齿轮实测值与相应标准齿轮参数比较表2 按公法线长度测算变位系数从表1可知，齿数为26、35、37、41、46、的5个齿轮，它们的Δd a 和Δd f等于0或接近于0，所以它们是模数m＝3mm，h*a＝1，c*＝0.25的标准渐开线齿轮。

根据《机械设计手册》中册“机械设计计算”(1982年10月第二版)提供的各国标准渐开线齿轮的基准齿形，有α＝20°、14.5°等，只有当α＝20°时，这5个齿轮的W(理论值)与W″(实测值)很接近，所以它们的齿形角α＝20°。

其余8个齿轮的Δd a和Δd f都不等于0，所以不是标准齿轮，其中Δd a＞0，Δd f＞0者为正角变位齿轮，Δd a＜0，Δd f＜0者为负变位齿轮。

齿轮测绘是机械零部件测绘的重要组成部分，测绘前，首先要了解被测齿轮的应用场合、负荷大小、速度高低、润滑方式、材料与热处理工艺和齿面强化工艺等。

因为齿轮是配对使用的，因而配对齿轮要同时测量。

特别是当测绘的齿轮严重损坏时，一些参数无法直接测量得到，需要根据其啮合中心距ａ和齿数ｚ，重新设计齿形及相关参数，从这个意义上讲，齿轮测绘也是齿轮设计。

齿轮测绘主要是根据齿轮及齿轮副实物进行几何要素的测量，如齿数z，齿顶圆直径ｄa，齿根圆直径dｆ、齿全高h、公法线长度Wk、中心距a、齿宽ｂ、分度圆弦齿厚s及固定弦齿厚ｓc、齿轮副法向侧隙ｎ及螺旋角β、分锥角δ、锥距R 等，经过计算和分析，推测出原设计的基本参数，如模数m、齿形角α、齿顶高系数ha*、顶隙系数C*等，并据此计算出齿轮的几何尺寸，如齿顶圆直径da、分度圆直径d及齿根圆直径df等，齿轮的其它部分结构尺寸按一般测绘原则进行，以达到准确地恢复齿轮原设计的目的。

由于齿轮的特殊性，齿轮测绘有别于其它一般零件。

首先，齿轮通常精度较高，测量时要选用比较精密的量具，有条件时可借助于精密仪器测量，其次，齿轮的许多参数都己标准化，测绘中必须与其标准值进行比较；再则，齿轮的许多参数都是互相关联的，必须经过计算获得。

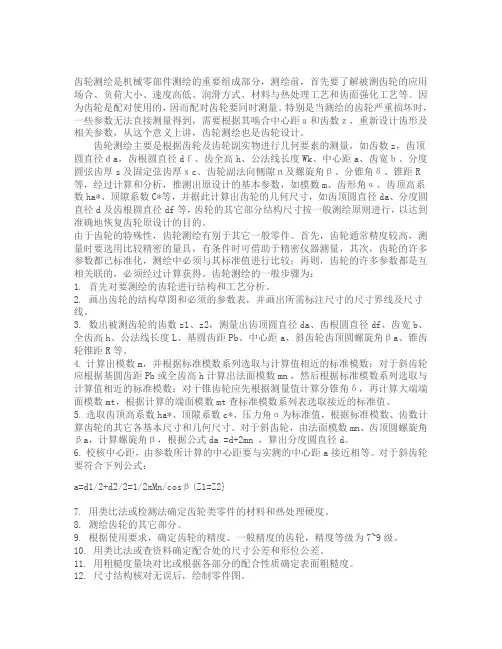

齿轮测绘的一般步骤为：1. 首先对要测绘的齿轮进行结构和工艺分析。

2. 画出齿轮的结构草图和必须的参数表，并画出所需标注尺寸的尺寸界线及尺寸线。

3. 数出被测齿轮的齿数z1、z2，测量出齿顶圆直径da、齿根圆直径df、齿宽b、全齿高h、公法线长度L、基圆齿距Pb、中心距a、斜齿轮齿顶圆螺旋角βa、锥齿轮锥距R等。

4. 计算出模数m，并根据标准模数系列选取与计算值相近的标准模数；对于斜齿轮应根据基圆齿距Pb或全齿高h计算出法面模数mn ，然后根据标准模数系列选取与计算值相近的标准模数；对于锥齿轮应先根据测量值计算分锥角δ，再计算大端端面模数mt，根据计算的端面模数mt查标准模数系列表选取接近的标准值。
