综合布线系统的设计 施工 测试 验收和维护
1、知识目标
（1）理解《综合布线系统工程验收规范》GB50312-2007国标中铜缆系统的安装规范；
（2）熟悉安装铜缆系统的各型工具；
（3）了解4对双绞线电气性能指标。
2、技能目标
（1）会敷设铜缆系统；
（2）会端接信息模块；
（3）会端接数据配线架和110语音配线架；
（4）能整洁规范地理线、扎线；
（5）能规范地标识铜缆系统。
安装水平双绞线布线系统
一、相关知识
(一) 工具准备
1、线缆敷设工具

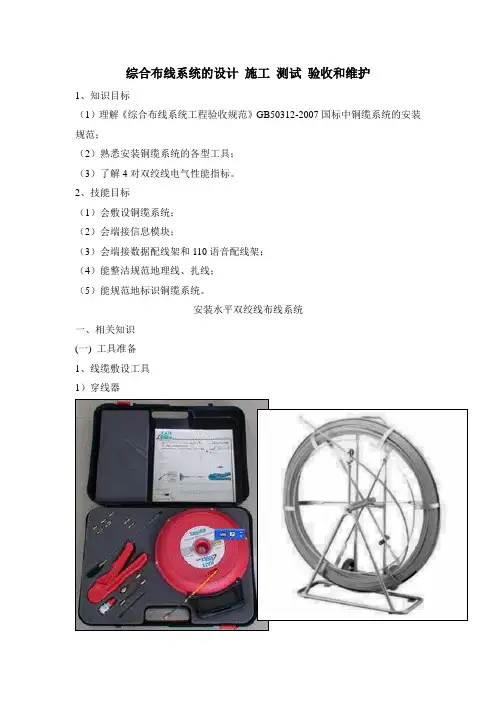

1）穿线器
2）双绞线端接工具
剥线钳
压线工具
110打线工具
3）标识工具
2、线缆整理材料准备
1）扎带
2）理线架(环)
3）标签材料准备
(二) 标签材料准备
1、线缆标签
（1）普通不干胶标签。该标签成本低，安装简便，不易长久保留。
（2）覆盖保护膜线缆标签。该标识内容清晰，标签完全缠绕在线缆上并有一层透明的薄膜缠绕在打印内容上。可以有效地保护打印内容，防止刮伤或腐蚀。具有良好的防水、防油性能。安装步骤如图5-9所示：
2、套管标签
只能在端子连接之前使用，通过电线的开口端套在电线上。有普通套管和热缩套管之分。热缩套管在热缩之前可以随便更换标识，具有灵活性，经过热缩后，套管就成为能耐恶劣环境的永久标识。安装步骤如下： 3、场标签
由背面为不干胶的材料制成，可贴在设备间、配线间、二级交接间、建筑物布线场的平整表面上。
4、配线架标签
配线架标签一般为插入标签，它是硬纸片，通常由安装人员在需要时取下来使用。
5、信息插座面板标签
二、综合布线任务实施
(一) 敷设双绞线
1、敷设双绞线缆的基本要求
（1）槽道检查。
（2）放线记录。
（3）线缆应有余量以适应终接、检测和变更。对绞电缆预留长度：在工作区宜为3～6cm，电信间宜为0.5～2m，设备间宜为3～5m；有特殊要求的应按设计要求预留长度。
（4）桥架及线槽内线缆绑扎要求。
机房弱电
随着电子机房应用范围的日益扩大，对机房的功能需求也越来越多,机房建设的内容逐渐扩展到许多弱电的子系统，许多新技术、新产品逐渐在机房内得到广泛应用,这就进一步扩大和完善了机房的功能,顺应了计算机和通信行业的飞速发展.本章着重介绍在机房建设中普遍应用的综合布线、门禁、闭路监控、机房环境动力监控、系统集成、KVM以及机房常用的视频监视显示设备。
第一节 综合布线
一、综合布线简介
综合布线是一套用于建筑物内或建筑群之间，为计算机、通信设施与监控系统预先设置的信息传输通道.它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。它的核心就是“综合”，也就是各个弱电系统均可用综合布线系统进行信息传输。
传统布线的不足主要表现在：不同应用系统（电话、计算机系统、局域网、楼宇自控系统等）的布线各自独立，不同的设备采用不同的传输线缆构成各自的网络,同时，连接线缆的插座、模块及配线架的结构和生产标准不同，相互之间达不到共用的目的,加上施工时期不同，致使形成的布线系统存在极大差异，难以互换通用.
传统布线方式由于没有统一的设计，施工、使用和管理都不方便。当工作场所需要重新规划，设备需要更换、移动或增加时,只能重新敷设线缆，重新安装插头、插座，并需中断办公,布线工作既费时又耗资，而且效率很低.因此，传统的布线不利于布线系统的综合利用和管理，限制了应用系统的变化以及网络规模的扩充和升级.
综合布线系统是为适应电话和网络数据传输线缆的管理需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容,模块化扩展与更新，系统灵活重组的可能性。既为用户创造了现代信息系统环境,强化了控制与管理，又为用户节约了费用,保护了投资.综合布线系统已成为现代化建筑的重要组成部分。
传统的布线是总线拓扑结构，而综合布线是星形拓扑结构，在房间的各个位置留有充足的端口可供选择，而且每个房间都有预留线缆，扩展空间大,便于集中控制及统一管理。
网络综合布线培训教程
1.引言
网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理
2.1网络综合布线概念
网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成
（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。 （2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范
3.1国际标准
国际上，网络综合布线的主要标准有：
（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准 我国网络综合布线的主要标准有：
（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法
4.1施工准备
（1）熟悉设计图纸，了解工程概况。
一、综合布线系统的标准
1、 综合布线系统的标准概述
目前，各国生产的综合布线系统的产品较多，其产品的设
计、制造、安装和维护中所遵循的基本标准有两种:
一、美国标准ANSI/EIA/TIA 568A: 1995《商务建筑电信布线标准》
美国标准把综合布线系统划分为6个独立的子系统:
1、 建筑群子系统
2、 干线(垂直)子系统
3、 配线(水平)子系统
4、 设备间子系统
5、 管理区子系统
6、 工作区子系统
二、国际标准化组织/国际电工委员会标准ISO/IEC
11801:1995《信息技术—用户房屋综合布线》。
国际标准则将其划分为3部分:
1、 建筑群主干布线子系统
2、 垂直干线子系统
3、 水平布线子系统
并规定工作区布线为非永久性部分，工程设计和施工也不
涉足为用户使用时临时连接的这部队分。
上述两种标准有极为明显的差别，如从综合布线系统的组成来看，当综合布线系统刚刚引入我国这际，国为都采用美国产品，所以国内书籍、杂志和资料，甚至有些标准一般都以美国标准为基础介绍综合布线系统的有关技术，但上述系统组成与国际标准规定不符，且与我国国情和习惯做法并不一致，在具体工作时感到不便，主要是设备间子系统和管理子系统与干线子系统和配线子系统分离另立，造成系统性不够明确，界限划分不清、子系统过多，出现支离破碎的情况，与我国过去通常将通信线路和接续设备组成整体的系统概念不一致，在工程设计、施工安装和维护工作中都极为不方便。因此，建议不以美国标准准绳，从长远发展来看，综合布线的标准应向国际标准靠拢，不以某个国家标准为主，这是必然的发展趋势。
2、 综合布线系统的标准规范
目前，已出台的综合布线及其产品、线缆、测试标准和规
范主要有:
﹡ISO/IEC 11801：ISO/IEC CD 14673；
﹡EIA/TIA 568A；EIA/TIA TSB67；EIA/TIA TSB72
