综合布线系统概述

综合布线系统概述

1.2 综合布线系统的组成
5．设备间子系统 设备间是在每一幢大楼的适当地点放置综合布线线缆和相关连 接硬件、设置进线设备、进行网络管理以及管理人员值班的场 所。设备间子系统由建筑物进线设备、电话、数据、计算机等 各种主机设备及其配线保护设备等组成。 设备间内的所有进线终端设备应采用色标区别各类用途的配线 区。 设备间位置及大小应根据设备的数量、规模、最佳网络中心等 内容综合考虑确定。
1.4 综合布线系统的标准
目前综合布线系统标准包括CECS72：95和美国电子 工业协会、美国电信工业协会的EIA/TIA制定的一系 列标准。主要的四种标准及支持的网络标准见下表：
标准名称 EIA/TIA-568
说明
网络标准
说明
民用建筑线缆标准 IEEE802.3 总线局域网标准
EIA/TIA-569 EIA/TIA-×××
局域网组网技术
综合布线系统概述
综合布线系统是一种标准通用的信息传输系统，通常对建筑物 内或建筑群之间的各种系统所需的传输线路进行统一编制、布 置和连接，形成完整、统一、高效、兼容的布线系统。综合布 线系统克服了传统布线系统中，不同应用系统布线相互独立的 不足。综合布线系统的发展和智能大厦的发展紧密相关，已成 为现代化建筑的组成部分。
1.3 综合布线系统的特点
采用星型拓扑结构、模块化设计的综合布线系统，与传统的布 线相比有许多特点，主要表现在系统具有开放性、灵活性、模 块化、扩展性及独立性等特点。
1.独立性 2.开放性 3.灵活性 4.模块化 5.扩展性 6.兼容性 7.经济性
1.4 综合布线系统的标准
综合布线系统的标准是一个开放型的系统标准，它支持广泛的 应用，同时它又在不断发展更新。 目前，与综合不限系统相关的标准主要有局域网标准、综合布 线系统标准和综合布线器件标准(包括电缆标准、连接硬件标准、 施工建设标准、安全标准、电磁兼容标准以及管理标准)。本节 简单介绍综合布线系统标准和综合布线标准要点。

综合布线课件ppt

综合布线课件ppt
线路老化
定期检查和更换老化的线路，以确保 信号传输的稳定性。
连接不良
检查和调整连接器，确保其接触良好 ，防止信号传输中断。
防雷设施失效
定期检查防雷设施的运行状况，及时 修复或更换失效的设备。
设备故障
及时维修或更换损坏的设备，确保网 络的正常运行。
THANKS 感谢观看
06 综合布线系统维护与管理
维护与管理的重要性
确保网络正常运行
有效的维护和管理可以确 保综合布线系统的稳定运 行，降低因线路故障导致 的网络中断风险。
延长系统使用寿命
适当的维护措施可以延长 综合布线系统的使用寿命 ，降低更换设备和线路的 成本。
提高网络性能
通过预防性维护和定期检 查，可以及时发现并解决 潜在问题，提高网络的整 体性能。
特点
标准化设计、模块化结构、灵活性高、易于扩展和维护、支持多种通信协议和 应用系统。
综合布线的重要性
信息传输需求
促进信息化建设
随着信息化时代的到来，信息传输需 求日益增长，综合布线系统能够满足 各种通信和数据传输的需求，提供高 效、稳定的信息传输服务。
综合布线系统是信息化建设的基础设 施，能够促进信息化建设的发展，推 动经济和社会进步。
综合布线课件
• 综合布线系统概述 • 综合布线系统组成 • 综合布线系统设计 • 综合布线系统施工 • 综合布线系统测试与验收 • 综合布线系统维护与管理
01 综合布线系统概述
定义与特点
定义
综合布线系统是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传 输通道，通过统一规划设计，将语音、数据、图像和监控等信号线综合在一套 标准的布线系统中。
断完善，应用领域不断扩大。
未来趋势

《网络综合布线》课件

《网络综合布线》课件

进线间子系统设计
设计要点
选择合适的位置和接口类型，确保外部线缆能够顺利引入建 筑物内部；考虑线缆的容量、传输速率和冗余等因素。
注意事项
进线间应具备足够的空间和环境条件，以满足外部线缆的引 入和管理需求；同时应遵循相关法规和标准，确保合法合规 。
03
网络综合布线施工
管槽安装
80%
确定管槽安装位置
04
网络综合布线测试与验收
测试标准
TIA/EIA-568-B
该标准规定了商业楼宇中 通讯布线系统设计和安装 的通用要求，包括测试方 法、指标等。
ISO/IEC 11801
该标准主要针对建筑物中 的结构化布线系统，定义 了测试和验收的相关要求 。
YD/T 5030-2005
该标准主要针对中国电信 行业，规定了网络综合布 线的测试和验收标准。
注意事项
水平线缆的长度应在90米以内， 避免过长或过短的线缆对网络性 能的影响。
管理间子系统设计
设计要点
选择适当规模的管理设备，如配线架 、跳线架等；合理规划配线架的布局 和连接方式，便于管理和维护。
注意事项
管理设备应具备足够的端口数量和扩 展能力，以满足未来网络扩展的需求 。
垂直子系统设计
设计要点
布线拓扑结构
01
02
03
04
星型拓扑
每个节点都直接连接到中央节 点，易于故障诊断和隔离，但 成本较高。
总线型拓扑
所有节点连接在一条总线上， 节省线缆成本，但故障诊断和 隔离较难。
环型拓扑
节点以环状方式连接，提供冗 余，但可能导致广播风暴。
网状拓扑
任意两个节点之间都有直接连 接，提供高可靠性，但成本和 维护难度较高。

网络综合布线系统与施工技术

网络综合布线系统与施工技术

2.1、有线通信线路-光缆
光导纤维是一种传输光束的细而柔韧的媒质。光导纤维电缆由一捆纤维组成，简称为 光缆。
单模光纤的纤芯直径很小，在给定的工作波长上只能以单一 模式传输，传输频带宽，传输容量大。 多模光纤是在给定的工作波长上，能以多个模式同时传输的光纤。
在网络工程中，一般是 62.5 µm/125 µm规格的多模光纤，有时也用 50 µm/125 µm和 100 µm/140 µm 规格的多模光纤。户外布线大于2 km时可选用单模光纤。
4.3、桥架
桥架分为普通型桥架、重型桥架、槽式桥架。
普通型桥架
重型桥架
槽式桥架
4.4、槽、管的线缆敷设
槽的线缆敷设一般有4种方法。 1. 采用电缆桥架或线槽和预埋纲管结合的方式 1) 电缆桥架宜高出地面2.2m以上，桥架顶部距顶 棚或其他障碍物不应小于0.3m，桥架宽度不宜小于 0.1m，桥架内横断面的填充率不应超过50％。
网络综合布线系统与施工技术
2018.03.16
目录
目录
1、综合布线系统
1.1、综合布线系统概述

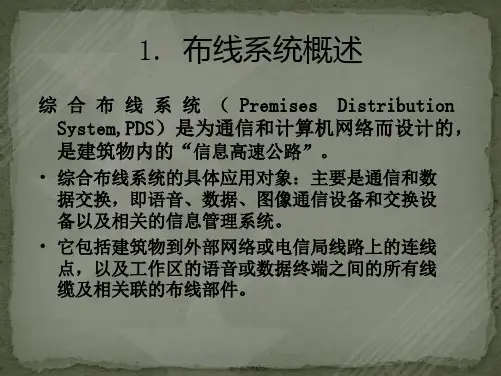

定义：网络综合布线系统 是建筑物或建筑群内的传输网络，是建筑 物内的“信息高速路”。
地位：信息网络工程中的神经系统
1.2、综合布线系统组成部件
组成部件：布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、 连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种 子系统。
2) 在电缆桥架内缆线垂直敷设时，在缆线的上 端应每间隔1.5m左右固定在桥架的支架上；水 平敷设时，在缆线的首、尾、拐弯处每间隔2～ 3m处进行固定。
4.4、槽、管的线缆敷设
2. 预埋金属线槽支撑保护方式

单元01_认识网络综合布线系统

单元01_认识网络综合布线系统
❖ 1.2.1 综合布线的发展
综合布线是自20世纪90年代初传入我国的，特别是我国于 2019年10月1日开始实施的《综合布线系统工程设计规范》 （GB 50311—2019）和《综合布线系统工程验收规范》 （GB 50312—2019）两个国家标准。
❖1.2.2 综合布线系统概述
综合布线系统指用通信电缆、光缆、各种软电缆及有关连接硬 件构成的通用布线系统，它能支持语音、数据、影像和其他信 息技术的标准应用系统。设计等级分为三大类。 1）基本型综合布线系统 2）增强型综合布线系统 3）综合型综合布线系统
themegallery
1.2 综合布线概念
❖ 1.2.3 综合布线系统子系统
《综合布线系统工程设计规范》（GB 50311—2019）规定， 在综合布线系统工程设计中，需要按照下列七个部分进行： 工作区子系统、配线子系统、干线子系统、建筑群子系统、 设备间、进线间和管理。
themegallery
themegallery
1.1 综合布线系统实例
❖ 1.1.2 网吧布线系统设计
网吧综合布线的一般要求如下： 5）网吧监控服务器与摄像头之间用75 同轴电缆，保证视频 信号的传输。 在网吧布线设计时，必须确认：双绞线最长的通信距离和交 换机最大的级联数目。
themegallery
1.2 综合布线概念
双绞线（Twisted Pair，TP）是一种综合布线工程中最常用 的传输介质，是由两根具有绝缘保护层的铜导线组成。把两 根具有绝缘保护层的铜导线按一定节距互相绞在一起，可降 低信号干扰的程度，每一根导线在传输中辐射出来的电波会 被另一根线上发出的电波抵消。 计算机综合布线使用的双绞线的种类如图1-5所示。
themegallery

综合布线基础知识概述(PPT 99页)

综合布线基础知识概述(PPT 99页)

10
布线图片
11
综合布线系统的特点
（4）技术经济合理 综合布线系统各个部分都采用高质量材料和标准化部件， 并按照标准施工和严格检测，保证系统技术性能优良可 靠，满足目前和今后通信需要，且在维护管理中减少维 修工作，节省管理费用。采用综合布线系统虽然初次投 资较多，但从总体上看是符合技术先进、经济合理的要 求的。
12
综合布线的范围
• 综合布线系统的范围应根据建筑工程项目范围来定，一 般有两种范围，即单幢建筑和建筑群体。
（1）单幢建筑中的综合布线系统范围，一般指在整幢建 筑内部敷设的管槽系统、电缆竖井、专用房间（如设备 间等）和通信缆线及连接硬件等。
（2）建筑群体因建筑幢数不一、规模不同，有时可能扩 大成为街坊式的范围（如高等学校校园式），其范围难 以统一划分，但不论其规模如何，综合布线系统的工程 范围除上述每幢建筑内的通信线路和其它辅助设施外， 还需包括各幢建筑物之间相互连接的通信管道和线路， 这时，综合布线系统较为庞大而复杂。
20
综合布线选型原则
常用的综合布线系统有： • 美国的安普（AMP）的开放式布线系统（Open Wiring
System） • 美国朗讯（Lucent）的SYSTIMAXSCS布线系统 • 美国西蒙（SIEMON）公司推出的SIEMON Cabling布线系
统 • 美国的Belden布线系统 • 德国克罗内的K.I.S.S （KRONE Integrated Structured
• 随着信息化的不断发展，综合布线技术不断进步，产品 不断更新，人们对信息资源共享的要求越来越迫切，同 时提供VDV(语音、数据和视频）传输的集成通信网的盛 行，最终综合布线会取代单一、昂贵和复杂的传统布线， 将一布线的定义

网络综合布线工程：01综合布线系统概述共15页文档

内标准 我国的标准可以分为三大类： (1) 协会标准 (2) 行业标准
（3） 国家标准
1.3 综合布线的发展趋势
学习目标：*1.六类布线的含义，标准以及特点 *2.七类布线的含义，标准以及特点 *3.六类布线和七类布线的区别和联系 4.六类布线和七类布线在日常生活中的应用 5.了解光纤网 *6.全光网的定义，特点，基本结构以及发展趋势
(3) 如果采用光纤、超五类或三类线缆混合的综合布线方式，可以 解决诸如三维多媒体的传输和用户对ISDN、ATM的需求，可以实现大厦 与未来全球信息高速公路的接轨等具有前瞻性的需求。
综合布线与传统布线的性能价格比曲线如图1-1所示。
Hale Waihona Puke 图1-1 综合布线与传统布线性能价格比
从图1-1中可以看到，随着时间的推移，综合布线的曲线是上升的，传 统布线的曲线是下降的。这样形成一个剪刀差，时间越长，两种布线方式 的性能价格比的差距越大。
表1.1 综合布线与传统布线的实施过程比较
1方案设计
传统布线
各个系统独立进行设计，在线路上存在着过多 的牵制，需要多次进行图纸汇总才能得到一个 妥协的方案，设计周期长。
结构化综合布线
将各个系统综合考虑，设计思路简洁，并可 以根据用户的需要方便灵活地变更设计方案， 节省大量时间
2传输介质
不同的系统采用不同的传输介质： 1.电话系统采用专用的电话线 2.电脑系统采用同轴电缆
3. 综合布线的应用
综合布线系统的适用场合和服务增多，目前主要有以 下几类：
（1） 商业贸易类型 （2）综合办公类型 （3）交通运输类型 （4）新闻机构类型 （5）其它重要建筑类型 此外，在军事基地和重要部门的建筑以及高级住宅小 区等也需要采用综合布线系统。

网络综合布线系统工程技术


第1章 网络综合布线系统工程技术
1.3.4 管理间子系统 管理间子系统也称为电信间或者配线间，一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言，管理间主要安装建筑物配线设备，是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时，可以设置多个管理间。
网络综合布线系统工程 技术
2023年5月3日星期三
第1章 网络综合布线系统工程技术
网络综合布线是一门新发展起来工程技术,它涉及许 多理论和技术问题,是一个多学科交叉的新领域，也 是计算机技术、通信技术、控制技术与建筑技术紧 密结合的产物。现在，我们生活在一个信息化时代, 人们的生活已经离不开计算机网络系统了。无论是 政府机关、企事业单位，还是商住楼、写字楼，都 离不开现代化的办公及信息传输系统，而这些系统 全部由网络综合布线系统来支持的。
第1章 网络综合布线系统工程技术
7类布线有着较大的竞争优势。 （1﹚至少600MHz的传输速率
7类部件的链路和信道标准将提供过去的双绞线 布线系统不可比拟的传输速率，而且要求“全屏 蔽”的电缆，即每线对都单独屏蔽而且总体也屏 蔽的双绞电缆，以保证最好的屏蔽效果。 （2﹚低成本 “非－RJ型”7类布线可以达到光纤的传输性能。 “非－RJ型”7类/F级具有光纤所不具备的功能， 允许SYSTEM7能在同一跟电缆内支持语音、数 据、视频多媒体等应用。实现了在同一个插座连 接多种应用设备。
垂直子系统布线走向应选择干线线缆最短、最安全 和最经济的路由。
第1章 网络综合布线系统工程技术
干线子系统的设计要点如下： 1）垂直子系统一般选用光缆，以提高传输速率。 2）垂直子系统应为星形拓扑结构。 3）垂直子系统干线光缆的拐弯处不要用直角拐弯，而应该 有相当的弧度，以避免光缆受损，干线电缆和光缆布线的 交接不应该超过两次，从楼层配线到建筑群配线架间只应 有一个配线架。 4）线路不允许有转接点。 5）为了防止语音传输对数据传输的干扰，语音主电缆和数 据主电缆应分开。 6）垂直主干线电缆要防遭破坏，确定每层楼的干线要求和 防雷电设施。 7）满足整幢大楼的干线要求和防雷击设施。

综合布线学习课件


校园网络综合布线案例
总结词
规模大、多用户、高带宽需求
详细描述
校园网络综合布线系统需要满足大量用户的高带宽需求，同时要考虑到用户移动性和灵 活性。在实施过程中，需要注重线缆和设备的合理布局和配置，以确保系统的性能和可
用性。
智能家居综合布线案例
总结词
个性化、智能化、安全可靠
详细描述
智能家居综合布线系统需要满足家庭用户的 个性化需求，同时要考虑到智能化和安全可 靠性。在实施过程中，需要注重家庭网络的 布局和配置，以及如何实现家庭设备的互联 互通和智能化控制。
它采用高质量的标准材料，以模块化的组合方式，把语 音、数据、图像和部分控制信号系统用统一的线缆进行 综合配线，为用户提供灵活的组网与网络接口。
综合布线系统的组成
水平子系统
将干线子系统线路延伸到用户 工作区，包括水平电缆、配线 架和跳线等组件。
管理子系统
对其他子系统进行管理和连接 ，包括配线架、跳线、转换插 座等设备。
03
综合布线系统设计与实施
设计原则与流程
实用性
满足用户需求，确保系统功能完备、易于使用。
灵活性
适应未来发展，方便扩展和升级。
设计原则与流程
• 可靠性：保证系统稳定、安全，降低故障率。 • · 可靠性：保证系统稳定、安全，降低故障率。
设计原则与流程
需求分析
了解用户需求，明确系统规模和 功能要求。
THANKS
感谢观看
连接问题
信息点连接不良，影响网络通信质量。
常见问题与解决方案
• 设计缺陷：设计不合理导致后期维护困难。
常见问题与解决方案
加强线缆维护
定期检查线缆状况，及时更换老化线 缆。

综合布线系统概述

⑵单模光纤：芯线符合ＩＥＣ７９３－２，型号ＢＩ或ＩＴＵ－ｔ Ｇ．６５２标准。１３１０或１５５０ｎｍ波长时最大衰减为１ｄＢ／ｋｍ，截止波长应小于１２８０ｎｍ；１３１０ｎｍ时色散应≤６ｐｓ／ｋｍ．ｎｍ，１５５０ｎｍ时色散应≤２０ｐｓ／ｋｍ．ｎｍ。
⑶光纤连接硬件：最大衰减为０．５ｄＢ；最小反射衰减：多模２０ｄＢ，单模２６ｄＢ。
三、测试参数和技术指标
１．双绞线系统的测试元素及标准 最基本测试，因而对于３～５类布线系统，都要求连接图测试。
②线缆长度。３～５类布线系统都要求对线缆长度的准确测试。对于线缆长度要求如下：
基本回路线缆长度≤９４ｍ（包括测试跳线），通道回路线缆长度≤１００ｍ（包括设备跳线和快式跳线）。
①在１～３１．２５ＭＨｚ测量范围内，测量最大步长不大于１５０ｋＨｚ，在 ３１．２６～１００ＭＨｚ测量范围内，测量最大步长不大于２５０ｋＨｚ，１００ＭＨｚ以上测量步长特定，上述测量扫描步长的要求是满足设计量和近端串扰指标测量精度的基本保证。
②用于五类以下（含五类）链路测试，测量单元最高测量频率极限值不低于１５０ＭＨｚ。在０～１００ＭＨｚ测试频率范围内应能提供各测试参数的标称值和阈值曲线。
２．光缆布线系统的测试元素及标准
楼宇内布线使用的多模光纤，其中主要技术参数为：衰减、带宽。
①多模光缆和单模光缆链路的传输窗口
注：⑴多模光纤：芯线标称直径６２．５／１２５ｕｍ或５０／１２５ｕｍ，８５０ｎｍ波长时最大衰减为３．５ｄＢ／ｋｍ最小模式带宽为２００ＭＨｚ．ｋｍ；１３１０ｎｍ波长时最大衰减为１ｄＢ／ｋｍ最小模式带宽为５００ＭＨｚ．ｋｍ。
⑶实际传输时，根据现场温度，对４类及５类缆和接插件构成的链路每增１度，衰减量变化０．４％，线缆走向靠近金属表面时，衰减量增加３％。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2 . 综合布线的发展过程
1984年,世界上第一座智能大厦产生。 1985年初,计算机工业协会(CCIA)提出对大楼布线系统标 准化的倡仪 1991年7月，ANSI/EIA/TIA568即《商业大楼电信布线标准》 问世，同时，与布线通道及空间、管理、电缆性能及连接硬件 性能等有关的相关标准也同时推出 1995年底，EIA/TIA 568标准正式更新为EIA/TI A/568A， 同时，国际标准化组织(ISO)推出相应标准ISO/IEC/IS11801。 1997年TIA出台六类布线系统草案，同期，基于光光纤的 千兆网标准推出。 1999年至今，TIA又陆续推出了六类布线系统正式标准， ISO推出七类布线标准。
表1.1 综合布线与传统布线的实施过程比较
1方案设计
传统布线
各个系统独立进行设计，在线路上存在着过多 的牵制，需要多次进行图纸汇总才能得到一个 妥协的方案，设计周期长。
结构化综合布线
将各个系统综合考虑，设计思路简洁，并可 以根据用户的需要方便灵活地变更设计方案， 节省大量ቤተ መጻሕፍቲ ባይዱ间
2传输介质
不同的系统采用不同的传输介质： 1.电话系统采用专用的电话线 2.电脑系统采用同轴电缆
2.在设计时已经为用户预留了充分的扩展余 地，保护了用户的前期投资
各个系统独立施工，施工周期长，造成人员、 1.各个系统统一施工，周期短，节省大量时
材料及时间上的浪费
间及人力、物力
二 综合布线的经济分析及应用
1. 综合布线的经济分析
综合布线的性能价格比是极高的，从技术与灵活性角度看，主要表 现在以下几方面：
结构化布线系统。 2. 综合布线的特点 (1)兼容性。 (2)开放性。 (3)灵活性。 (4)可靠性。
(5)先进性。
(6)经济性。 3. 综合布线的重要性
综合布线是现代网络的基础，采用综合布线是因为： ⑴ 采用综合布线可以使系统结构清晰，便于管理和维护。 ⑵ 采用综合布线,由于选用的材料统一先进，有利于今后的发展需要。 ⑶ 采用综合布线技术，系统的灵活性强，可适应各种不同的需求。 ⑷ 综合布线系统便于扩充，同时节约费用，提高系统的可靠性。 ⑸ 综合布线作为开放系统，有利于各种系统的集成。
内标准 我国的标准可以分为三大类： (1) 协会标准 (2) 行业标准
(1) 采用标准的综合布线后，只需将电话或终端插入早已敷设在墙 壁上的标准插座，然后在同层的弱电井配线间隔（用户只租一层的情况） 的跳线架做相应跳接线操作，就可解决用户的需求。
(2) 大厦的使用者当需要把设备从一个房间搬迁到另一层的房间去， 或者在一个房间中增加其它新的设备时，同样只要在原电话插口作简单 的分线处理，然后在同层弱电井的配线间和总设备间做跳线操作，很快 就可以实现这些新增加的需求，而不需要重新布线。
3. 电话线，电脑线不能互用
采用统一的传输介质： 1.全部采用双绞线传输 2.电话线、电脑线可以互用
3灵活性及开放 性
1.各个系统相互独立，互不兼容，造成用户极 大的不方便
2.设备的改变或移动都会导致整个布线系统的 变化
3.难于维护和管理，用户无法改变布线系统来适 应自己的要求
1.用户可以灵活地管理大楼内各个系统
由于综合布线是将原来相互独立、互不兼容的若干种布线，集中成为 一套完整的布线体系，统一设计，并由一个施工单位完成几乎全部弱电线 缆的布线，因而可省去大量的重复劳动和设备占用。并且，随着系统个数 的增加，综合布线的初投特性体现越明显。
综合布线初始投资与系统个数的关系如图1-2所示。
图1-2 综合布线初始投资与系统个数 由图1-2可见，当应用系统数为1个时，传统布线方式的投资约为综 合布线的一半。
(3) 如果采用光纤、超五类或三类线缆混合的综合布线方式，可以 解决诸如三维多媒体的传输和用户对ISDN、ATM的需求，可以实现大厦 与未来全球信息高速公路的接轨等具有前瞻性的需求。
综合布线与传统布线的性能价格比曲线如图1-1所示。
图1-1 综合布线与传统布线性能价格比
从图1-1中可以看到，随着时间的推移，综合布线的曲线是上升的，传 统布线的曲线是下降的。这样形成一个剪刀差，时间越长，两种布线方式 的性能价格比的差距越大。
精品jing
网络综合布线工程：01综合布线系 统概述
1.1 综合布线的含义
学习目标 :* 1.理解综合布线的含义 * 2.知道综合布线的特点 * 3.了解综合布线的重要性 * 4.掌握综合布线的经济分析 5.了解综合布线的发展过程 6.掌握综合布线的应用
一 综合布线的基本概念 1. 综合布线的含义 综合布线系统是一个用于语音、数据、影像和其他信息技术的标准
2.设备改变、移动后，只需方便地变更跳线 即可 3.大大减少了维护人员和管理人员的数量
4扩展性 5施工
1.计算机和通讯技术的飞速发展，使现在的布 线难以满足以后的需求
2.很难扩展，需要重新施工，造成时间、材料、 资金及人员上的浪费
1.在15-20年内充分适应计算机及通讯技术的 发展，为办公自动化打下了坚实的线路基础
3. 综合布线的应用
综合布线系统的适用场合和服务增多，目前主要有以 下几类：
（1） 商业贸易类型 （2）综合办公类型 （3）交通运输类型 （4）新闻机构类型 （5）其它重要建筑类型 此外，在军事基地和重要部门的建筑以及高级住宅小 区等也需要采用综合布线系统。
1.2 综合布线的标准
学习目标： *1.了解综合布线标准的含义 2.综合布线的标准化组织 3.我国的标准的分类
一 概述 一个设计完好的综合布线系统应建立在构件或布线单元的基础之
上。如图1-3所示：是一个以写字楼的每一层为一个布线单元的例子。
图1-3 通过水平布线连接到唯一布线间的典型小型办公室
二 标准化组织 国外的标准化组织及其标准目标： ⑴ 美国国家标准学会（ANSI） ⑵ 电子工业协会（EIA） ⑶ 电气和电子工程师学会（IEEE） ⑷ 通信工业协会（TAI） ⑸ 美国国家消防协会（NFPA） ⑹ 国际标准化组织（ISO） ⑺ CSA国际（CSA） ⑻ TAM论坛 ⑼ 欧洲电信标准学会（ETSI） ⑽ 保险商实验室（UL） 我国的标准发布主要有：建设部、信息产业部2 综合布线系统国
