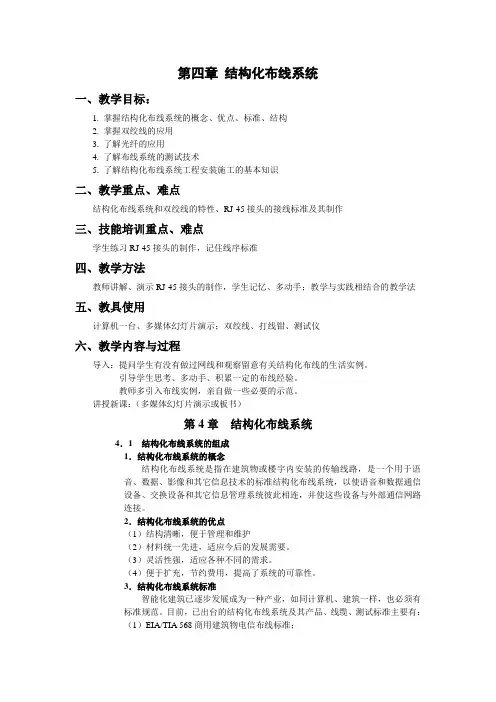

第四章结构化布线系统一、教学目标：1. 掌握结构化布线系统的概念、优点、标准、结构2. 掌握双绞线的应用3. 了解光纤的应用4. 了解布线系统的测试技术5. 了解结构化布线系统工程安装施工的基本知识二、教学重点、难点结构化布线系统和双绞线的特性、RJ-45接头的接线标准及其制作三、技能培训重点、难点学生练习RJ-45接头的制作，记住线序标准四、教学方法教师讲解、演示RJ-45接头的制作，学生记忆、多动手；教学与实践相结合的教学法五、教具使用计算机一台、多媒体幻灯片演示；双绞线、打线钳、测试仪六、教学内容与过程导入：提问学生有没有做过网线和观察留意有关结构化布线的生活实例。

引导学生思考、多动手、积累一定的布线经验。

教师多引入布线实例，亲自做一些必要的示范。

讲授新课：（多媒体幻灯片演示或板书）第4章结构化布线系统4．1 结构化布线系统的组成1．结构化布线系统的概念结构化布线系统是指在建筑物或楼宇内安装的传输线路，是一个用于语音、数据、影像和其它信息技术的标准结构化布线系统，以使语音和数据通信设备、交换设备和其它信息管理系统彼此相连，并使这些设备与外部通信网路连接。

2．结构化布线系统的优点（1）结构清晰，便于管理和维护（2）材料统一先进，适应今后的发展需要。

（3）灵活性强，适应各种不同的需求。

（4）便于扩充，节约费用，提高了系统的可靠性。

3．结构化布线系统标准智能化建筑已逐步发展成为一种产业，如同计算机、建筑一样，也必须有标准规范。

目前，已出台的结构化布线系统及其产品、线缆、测试标准主要有：（1）EIA/TIA 568商用建筑物电信布线标准；（2）ISO/IEC 11801 国际标准；（3）EIA/TIA TSB 67 非屏蔽双绞线系统传输性能验收规范；（4）欧洲标准：EN5016、50168、50169分别为水平配线电缆、跳线和终端连接电缆以及垂直配线电缆标准。

4．结构化布线系统结构结构化布线系统采用模块化设计和分层星型拓朴结构，可分为6个独立的子系统（模块），各种不同组成部分构成一个有机的整体。

综合布线设计与施工第1章综合布线系统概述●20世纪50年代，在新建筑物中需要分别安装独立的传输线路，用来将分散设置在建筑内的各个设备相连，从而组成各自独立的集中监控系统。

这种线路一般称为专业布线系统。

●20世纪80年代，局域网可以将计算机与服务器和外设连接在一起，或者为传感器、摄像机、监视器以及其他电子设备提供信号通道。

将那些用于完成通信网络、计算网络、建筑物安全以及环境控制等任务的电子设备集成到一个布线系统中，使之产生更大的效益。

当这些独立设备的数量增加时，这些设备协同工作的优点就会越发明显。

1.1.1 智能化建筑的定义和基本功能目前，智能化建筑的基本功能主要有大楼自动化（BA）、通信自动化（CA）、办公自动化（OA）、防火自动化（FA）、信息管理自动化（MA）和保安自动化（SA）。

但从国际惯例来看，FA和SA等均放在BA中，MA已包含在CA内，因此常采用以BA、CA和OA为核心的“3A”智能化建筑提法，BA、CA和OA是智能化建筑中最基本的，而且是必须具备的功能。

1.1.2 智能化建筑与综合布线系统的关系●综合布线系统和智能化建筑之间的关系都是极为密切的，具体表现有以下几点：●（1）综合布线系统是衡量智能化建筑智能化程度的主要标志。

●主要是看综合布线系统配线能力。

如设备配置是否成套、技术功能是否完善、网络分布是否合理、工程质量是否优良等，这些都是决定智能化建筑的智能化程度高低的重要因素。

智能化建筑能否为用户更好地服务，综合布线系统具有决定性的作用。

●（2）综合布线系统使智能化建筑充分发挥智能化效能，是智能化建筑中必备的基础设施。

●综合布线系统将智能化建筑内的通信、计算机和各种设备及设施相互连接形成完整配套的整体，以实现高度智能化的要求。

只有在建筑物中配备了综合布线系统，建筑物才有实现智能化的可能性，这是智能化建筑工程中的关键内容。

●（3）综合布线系统能适应今后智能化建筑和各种科学技术的发展需要。

网络综合布线实训指导书沈阳工程学院信息工程系网络工程教研室目录实训项目一网络综合布线系统工程常用器材和工具认识 (1)实训项目二RJ-45水晶头端接和跳线制作及测试实训 (3)实训项目三网络模块原理端接实训 (4)实训项目四RJ—45网络配线架端接实训 (4)实训项目五110型通信跳线架端接实训 (5)实训项目六基本永久链路实训 (6)实训项目七复杂永久链路实训 (7)实训项目八网络插座的安装实训 (8)实训项目九水平布线系统－PVC线管的布线工程技术实训 (9)实训项目十水平布线系统－PVC线槽的布线工程技术实训 (10)实训项目一网络综合布线系统工程常用器材和工具认识（讲解1学时,认识1学时)在网络综合布线系统工程施工中，会用到不同的网络传输介质、网络布线配件和布线工具等。

在实训项目一中将详细介绍网络综合布线系统工程常用器材和工具.1．线槽规格、品种和器材在综合布线系统中使用的线槽主要包括金属线槽和塑料线槽。

a。

金属槽金属槽由槽底和槽盖组成，每根糟一般长度为2米,槽与槽连接时使用相应尺寸的铁板和螺丝固定。

槽的外型如图1。

1所示。

图3-9 线槽外形b.塑料槽塑料槽的外状与图1。

1类似，但它的品种规格更多。

与PVC槽配套的附件有：阳角、阴角、直转角、平三通、左三通、右三通、连接头、终端头、接线盒(暗盒、明盒）等.c.金属管金属管是用于分支结构或暗埋的线路，它的规格也有多种，以外径mm为单位。

管的外形如图1.1所示。

d.塑料管塑料管产品分为2大类：即PE阻燃导管和PVC阻燃导管。

与PVC管安装配套的附件有:接头、螺圈、弯头、弯管弹簧;一通接线合、二通接线合、三通接线合、四通接线合、开口管卡、专用截管器、PVC粗合剂等。

图1.1 线槽外形和线管外形2. 桥架桥架分为普通型桥架、重型桥架、槽式桥架。

在普通桥架中还可分为普通型桥架，直边普通型桥架。

桥架的外形如图1。

2所示。

在普通桥架中，有以下主要配件供组合:梯架、弯通、三通、四通、多节二通、凸弯通、凹弯通、调高板、端向联结板、调宽板、垂直转角联接件、联结板、小平转角联结板、隔离板等。
