综合布线及中心机房培训资料一、综合布线概述综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
它能使语音、数据、图像设备和交换设备与其它信息管理系统彼此相连，也包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统由不同系列和规格的部件组成，其中包括：传输介质、相关连接硬件（如配线架、连接器、插座、插头、适配器）以及电气保护设备等。
这些部件可用来构建各种子系统，它们都有各自的具体用途，不仅易于实施，而且能随需求的变化而平稳升级。
（一）综合布线的优点1、兼容性：综合布线能兼容众多厂家的设备及不同的传输介质。
2、开放性：对于传统的布线方式，只要用户选定了某种设备，也就选定了与之相适应的布线方式和传输介质。
如果更换另一设备，那么原来的布线就要全部更换。
对于综合布线，由于它采用开放式体系结构，符合多种国际上现行的标准，因此它几乎对所有著名厂商的产品都是开放的。
3、灵活性：综合布线系统中，由于所有信息系统皆采用相同的传输介质、物理星形拓扑结构，因此所有的信息通道都是通用的。
每条信息通道可支持电话、传真、多用户终端。
另外，所有设备的开通及更改均不需要改变布线，只需增减相应的应用设备以及在配线架上进行必要的跳线管理即可。
4、可靠性：综合布线采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道。
所有线槽和相关连接件均通过 ISO 认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统布线全部采用点到点端接，任何一条链路故障均不影响其它链路的运行，这就为链路的运行维护及故障检修提供了方便，从而保障了应用系统的可靠运行。
5、先进性：综合布线采用光纤与双绞线混合布线方式，极为合理地构成一套完整的布线。
所有布线均采用世界上最新通信标准，链路均按八芯双绞线配置。
5 类双绞线带宽可达 100MHz，6 类双绞线带宽可达 250MHz。
网络综合布线培训教程(含多场景)网络综合布线培训教程1.引言网络综合布线是构建现代通信网络的基础，是连接各种通信设备、传输信息的桥梁。
随着信息技术的快速发展，网络综合布线系统的需求日益增长，对于从事网络综合布线工作的技术人员的要求也越来越高。
本教程旨在为广大网络综合布线技术人员提供一个系统、全面的培训，帮助大家掌握网络综合布线的基本原理、技术规范、施工方法及测试验收等方面的知识。
2.网络综合布线基本原理2.1网络综合布线概念网络综合布线是一种将通信设备、传输线路、连接器等有机地连接起来，形成一个稳定、可靠、高效的通信网络的技术。
它涉及到通信线路、光缆、无线传输等多种传输介质，以及各种连接器、插座、配线架等配件。
2.2网络综合布线系统组成（1）工作区子系统：包括信息插座、插座盒、连接线等，用于连接终端设备与水平布线子系统。
（2）水平布线子系统：包括水平电缆、配线架等，用于实现工作区子系统与管理间子系统的连接。
（3）管理间子系统：包括配线架、交换机等，用于实现水平布线子系统与垂直布线子系统的连接。
（4）垂直布线子系统：包括垂直电缆、光缆等，用于实现管理间子系统与设备间子系统的连接。
（5）设备间子系统：包括网络设备、服务器等，用于实现数据交换、存储等功能。
（6）建筑群子系统：包括室外光缆、电缆等，用于实现建筑物之间的通信连接。
3.网络综合布线技术规范3.1国际标准国际上，网络综合布线的主要标准有：（1）ISO/IEC11801：国际标准化组织制定的综合布线系统国际标准。
（2）TIA/EIA568：美国通信工业协会制定的商业建筑通信布线系统标准。
3.2国内标准我国网络综合布线的主要标准有：（1）GB50311-2007《建筑与建筑群综合布线系统工程设计规范》。
（2）GB50312-2007《建筑与建筑群综合布线系统工程施工及验收规范》。
4.网络综合布线施工方法4.1施工准备（1）熟悉设计图纸，了解工程概况。
contents •网络综合布线概述•传输介质与连接器件•布线系统设计与规划•施工安装与测试验收流程•故障诊断与维护管理策略•行业发展趋势与挑战应对目录01网络综合布线概述定义与发展历程定义发展历程从传统的电话线布线到计算机局域网布线，再到当前的综合布线系统，网络综合布线技术不断演进，满足了日益增长的通信需求。
市场需求与行业应用市场需求行业应用基础知识体系架构综合布线系统组成包括工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统、建筑群子系统等六个子系统。
传输媒介与连接器件传输媒介主要包括双绞线、同轴电缆和光纤等；连接器件包括配线架、信息插座、跳线等。
布线设计与施工遵循相关标准和规范，进行科学合理的设计和施工，确保网络综合布线的质量和性能。
02传输介质与连接器件双绞线由两根具有绝缘保护层的铜导线组成成本低，易于安装和维护适用于低速或短距离通信同轴电缆由内导体、绝缘层、外导体和护套组成传输频带较宽，抗干扰能力强适用于较高速率的数据传传输介质类型及特点01020304RJ45连接器用于连接双绞线具有8个引脚，支持T568A和T568B两种接线标准用于连接同轴电缆可实现同轴电缆与设备之间的快速连接和拆卸01 02 03010204选型原则及注意事项根据实际需求选择合适的传输介质和连接器件类型考虑传输距离、速率、成本等因素进行综合评估注意连接器件的兼容性和可靠性，确保网络稳定运行在安装和使用过程中，遵循相关规范和标准，确保施工质量和安全0303布线系统设计与规划设计原则标准规范布线系统设计等级030201设计原则与标准规范工作区子系统包括信息插座、连接跳线和适配器等，实现终水平子系统实现信息插座与管理子系统之间的连接，常用双管理子系统垂直子系统设备间子系统建筑群子系统系统结构层次划分设备间子系统规划方法01020304设备间选址设备间环境要求设备间布局规划设备间标识系统04施工安装与测试验收流程了解项目需求设计综合布线方案准备施工材料和工具确认施工环境和条件施工前准备工作及注意事项各类线缆铺设技巧和方法水平子系统线缆铺设垂直子系统线缆铺设设备间子系统线缆铺设管理间子系统线缆铺设线缆连通性测试测试工具准备性能测试验收报告文档和标签检查测试验收标准和流程介绍05故障诊断与维护管理策略常见故障现象及原因分析线路故障设备故障传输故障通过观察设备指示灯、端口状态等信息，判断故障发生的位置和性质。

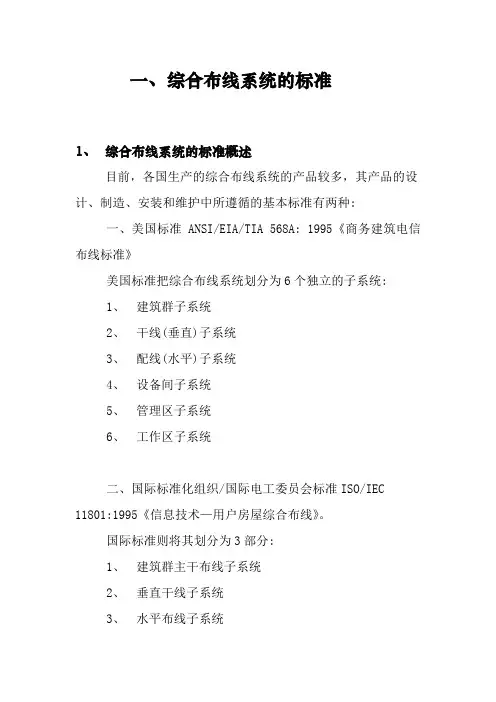

一、综合布线系统的标准1、综合布线系统的标准概述目前，各国生产的综合布线系统的产品较多，其产品的设计、制造、安装和维护中所遵循的基本标准有两种:一、美国标准ANSI/EIA/TIA 568A: 1995《商务建筑电信布线标准》美国标准把综合布线系统划分为6个独立的子系统:1、建筑群子系统2、干线(垂直)子系统3、配线(水平)子系统4、设备间子系统5、管理区子系统6、工作区子系统二、国际标准化组织/国际电工委员会标准ISO/IEC 11801:1995《信息技术—用户房屋综合布线》。
国际标准则将其划分为3部分:1、建筑群主干布线子系统2、垂直干线子系统3、水平布线子系统并规定工作区布线为非永久性部分，工程设计和施工也不涉足为用户使用时临时连接的这部队分。
上述两种标准有极为明显的差别，如从综合布线系统的组成来看，当综合布线系统刚刚引入我国这际，国为都采用美国产品，所以国内书籍、杂志和资料，甚至有些标准一般都以美国标准为基础介绍综合布线系统的有关技术，但上述系统组成与国际标准规定不符，且与我国国情和习惯做法并不一致，在具体工作时感到不便，主要是设备间子系统和管理子系统与干线子系统和配线子系统分离另立，造成系统性不够明确，界限划分不清、子系统过多，出现支离破碎的情况，与我国过去通常将通信线路和接续设备组成整体的系统概念不一致，在工程设计、施工安装和维护工作中都极为不方便。
因此，建议不以美国标准准绳，从长远发展来看，综合布线的标准应向国际标准靠拢，不以某个国家标准为主，这是必然的发展趋势。
2、综合布线系统的标准规范目前，已出台的综合布线及其产品、线缆、测试标准和规范主要有:﹡ISO/IEC 11801：ISO/IEC CD 14673；﹡EIA/TIA 568A；EIA/TIA TSB67；EIA/TIA TSB72﹡IEEE802.3，802.3U，802.5，FDDI/CDDI/TPDD1；﹡ GBJ42-81﹡《民用建筑电气设计规范》(JGJ/T16-92)﹡《电器设备安装工程施工及验收规范》(GBJ232-90、92) ﹡《城市住宅建筑综合布线系统工程设计规范》(CECS 119:2000)﹡《建筑与建筑群综合布线系统工程设计规范》(GB/T 50311-2000)﹡《电子计算机机房设计规范》(GB 50174-93)﹡《智能建筑设计标准》(GB/T 50314-2000)﹡《工业企业程控交换机工程设计规范》二、综合布线系统的结构(美国标准)结构化综合布线系统Strucrured Cabling System采用模块化和分层星型拓朴结构，它一般可分为六个子系统，参见下图.1、工作区子系统(work area subsystem)工作区子系统由用户终端设备连接至信息插座的器件组成，连接器和连接所需的扩展软线，并在终端设备和I/O接口处搭桥，信息插座在墙上、地上、桌上多种，标准有RJ45/RJ11的单、双、多孔等各种型号。
