建筑接地电阻值多少为标准

建筑接地电阻值多少为标准？

在探讨建筑接地电阻值的标准时，我们得先来个“热身”：想象一下，你走进一个刚装修完的新家，地板锃亮，墙壁粉刷得白白的。突然，“咔嚓”一声，电灯闪烁了一下，然后熄灭了。这时候，你可能会想起那个老笑话：“为什么停电了？”答案就是：“因为接地电阻太高了！”这个笑话虽然有点夸张，但接地电阻确实是影响电力安全的重要因素之一。究竟什么样的接地电阻才算合格呢？别急，让我来给你科普一下。

我们要了解什么是接地电阻。简单来说，接地电阻就是电流通过接地体时遇到的阻力。这个阻力越小越好，因为它能保证电流顺畅地通过，避免电压波动和设备损坏。什么样的接地电阻算是合格的呢？这就要参考国家标准GB/T16879.12011《电气装置的接地》了。根据这个标准，住宅和办公楼的接地电阻一般要求不大于4欧姆，而工业场所则可能要求不大于40欧姆。这些数值听起来是不是有点高？别担心，我来给你解释一下。

接地电阻的大小不仅取决于接地材料的选择，还与土壤类型、湿度等因素有关。比如，干燥的沙土比湿润的泥地更容易形成低阻抗的接地系统。如果建筑物周围有高大的树木或金属物体，也可能会影响到接地电阻。所以，在选择接地材料和设计接地系统时，一定要考虑到这些因素，以确保接地电阻符合标准。

说到这里，你可能已经对接地电阻有了初步的了解。不过，如果你觉得还不够过瘾，那我再来点“刺激”的。你知道吗？接地电阻过大可能会导致电路故障甚至火灾事故。因此，在设计和施工过程中，一定要严格按照国家标准进行操作，确保接地系统安全可靠。我们还应该定期检查接地系统的状态，发现问题及时处理，以免酿成大祸。

我想说的是，接地电阻虽然是个小问题，但它却关系到整个建筑的安全运行。因此，我们在设计和施工过程中一定要重视这个问题，选择合适、可靠的接地材料和技术方案，确保接地系统的质量和安全性。只有这样，我们才能让建筑真正成为安全的港湾，让人们的生活更加美好。

依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求

依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第12.7.3条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第12.7.4条：低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。

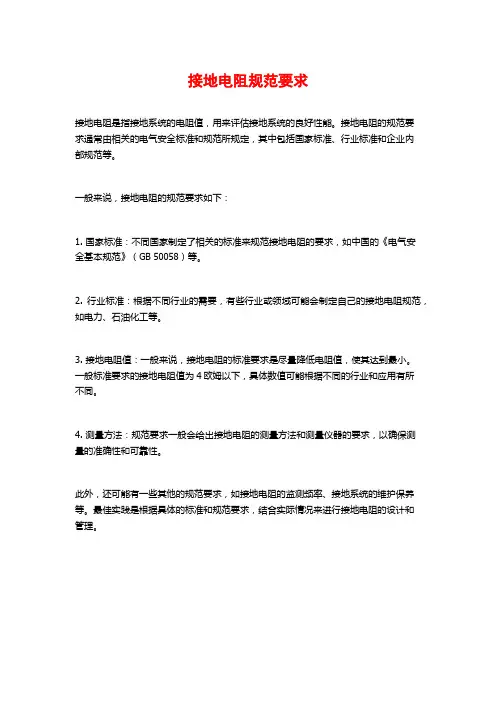

接地电阻规范要求

接地电阻是指接地系统的电阻值，用来评估接地系统的良好性能。接地电阻的规范要求通常由相关的电气安全标准和规范所规定，其中包括国家标准、行业标准和企业内部规范等。

一般来说，接地电阻的规范要求如下：

1. 国家标准：不同国家制定了相关的标准来规范接地电阻的要求，如中国的《电气安全基本规范》（GB 50058）等。

2. 行业标准：根据不同行业的需要，有些行业或领域可能会制定自己的接地电阻规范，如电力、石油化工等。

3. 接地电阻值：一般来说，接地电阻的标准要求是尽量降低电阻值，使其达到最小。一般标准要求的接地电阻值为4欧姆以下，具体数值可能根据不同的行业和应用有所不同。

4. 测量方法：规范要求一般会给出接地电阻的测量方法和测量仪器的要求，以确保测量的准确性和可靠性。

此外，还可能有一些其他的规范要求，如接地电阻的监测频率、接地系统的维护保养等。最佳实践是根据具体的标准和规范要求，结合实际情况来进行接地电阻的设计和管理。

1 依据GB50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求

依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第条：在电缆与架空线连接处，应装设避雷器。避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。第条：危险区域应采取相应的防静电措施。凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。第条：低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。
