输电线路杆塔接地电阻测量方法与标准

杆塔接地电阻测量原理
杆塔接地电阻测量是一种常见的电气测量方法，用于评估杆塔接地系统的质量。

杆塔接地电阻是指杆塔与地之间的电阻，它反映了杆塔接地系统的导电能力和接地效果。

杆塔接地电阻的测量原理是通过测量杆塔与地之间的电阻来评估接地系统的质量。

具体的测量步骤如下：
需要选择一种合适的测量方法。

常用的方法有电压法、电流法和综合法。

其中，电压法是最常用的方法，它通过施加一个已知的电压，然后测量电流来计算接地电阻。

需要选择合适的测量电压和电流。

测量电压应适中，既能保证测量精度，又能避免对接地系统造成损害。

测量电流应保持稳定，以确保测量结果的准确性。

然后，需要选择适当的测量点。

一般来说，应选择距离杆塔足够远的地点进行测量，以排除杆塔本身的影响。

同时，还应选择不同位置的测量点，以评估接地系统的一致性。

接下来，进行测量操作。

在测量过程中，应确保测量电流和电压的稳定性，并记录测量结果。

测量结果应包括电阻值以及测量时的环境条件，如温度、湿度等。

根据测量结果进行评估。

根据测量结果，可以判断接地系统的质量
是否符合要求。

如果接地电阻值较大，说明接地系统的导电能力较差，需要采取措施来改善接地效果。

总的来说，杆塔接地电阻测量是一种重要的电气测量方法，用于评估杆塔接地系统的质量。

通过选择合适的测量方法和参数，进行准确的测量操作，可以得到可靠的测量结果，并为接地系统的改进提供依据。

这项工作对于确保电力设施的安全运行具有重要意义。

输电线路杆塔接地电阻测量方法文章介绍了输电线路杆塔工频接地电阻的测量方法：三极法和钳表法。

分别介绍了这两种方法的工作原理及测量方法，并将测量结果进行比较，比较发现，三极法测量繁琐，工作量大，但测量准确；钳表法测量方法简单，仪器携带方便，但测量结果偏差较大。

最后得出结论：将三极法和钳表法配合使用的方法效率最高、测量结果最可靠。

标签：杆塔；接地电阻；测量方法；三极法；钳表法1 概述接地电阻就是电流由接地装置流入大地再经大地向远处扩散所遇到的电阻[1]。

输电线路杆塔接地电阻的大小，直接关系到线路的耐雷水平，影响输电线路遭受雷击时的安全运行。

线路的接地电阻越小，线路耐雷水平越高，线路雷击跳闸率越小[2]。

因此，输电线路杆塔工频接地电阻的测量非常重要，准确地测量可以及时对接地电阻较高的输电线路杆塔进行改造，降低线路雷电事故，保证高压输电线路安全稳定运行，防止输电线路雷击跳闸事故的发生，提高供电系统的可靠性[3]。

2 接地电阻测量方法输电线路杆塔接地电阻测量的方法主要有三种：伏安法、三极法和钳表法。

伏安法比较繁琐、工作量大，且受外界干扰极大，已经基本淘汰。

目前，常用的方法主要是三极法和钳表法，这两种方法各有优缺点，采用三极法测量接地电阻准确，而且测量方法简单，性能稳定，但测量时需要的人力物力较多，效率低；采用钳表法测量接地电阻比三极法方便、快捷省力，只要用钳表钳住接地线引下线就能测出接地电阻，效率高，但有时会有比较大的测量误差。

所以工作人员必须十分熟悉这两种测量方法的工作原理、测量方法及相关要求，结合被测杆塔的实际情况选择适当的测量方法。

2.1 三极法测量接地电阻三极法是由接地装置、电流极和电压极组成三个电极测量接地电阻的方法[4]。

在输电线路杆塔附近分别布置电流极和电压极，用电压表测量接地装置G 与电压极P之间的电位差Ug，电流表测量通过接地装置流入地中的电流Ig，得到了Ug和Ig，就可以求出接地装置的工频接地电阻Rg，即Rg=Ug/Ig，如图1所示。

目次1 范围2 规范性引用文件3 术语和定义4 分类5 测量杆塔工频接地电阻的一般性规定6 测量杆塔工频接地电阻的三极法7 测量杆塔工频接地电阻的钳表法附录A（资料性附录）架空输电线路杆塔的钳表法增量的估算附录B（资料性附录）架空输电线路杆塔的工频接地电阻前言本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订计划的通知》（电力［2002］973号）的安排制定的。

本标准的附录A、附录B为资料性附录。

本标准由中国电力企业联合会提出。

本标准由全国高压电气安全标准化技术委员会归口并解释。

本标准负责起草单位：武汉大学电气工程学院。

本标准参加起草单位：安徽省巢湖供电局、湖北省电力试验研究院。

本标准主要起草人：周文俊、王建国、刘泽生、傅军、梁国栋、林志伟、徐家奎。

杆塔工频接地电阻测量1 范围本标准规定了杆塔工频接地电阻的术语和定义、测量的一般性规定、测量杆塔工频接地电阻的三极法和钳表法。

本标准适用于采用三极法测量杆塔的工频接地电阻，也适用于采用钳表法测量有避雷线且多基杆塔避雷线直接接地的架空输电线路杆塔的工频接地电阻。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL/T 620—1997 交流电气装置的过电压保护和绝缘配合DL/T 621—1997 交流电气装置的接地3 术语和定义下列术语和定义适用于本标准。

3.1接地grounded将电力系统或建筑物中电气装置、设施的某些导电部分，经过接地线连接至接地极。

［DL/T 621—1997中2.1］3.2接地极grounding electrode埋入地中并直接与大地接触的金属导体，称为接地极。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地极。

35kv杆塔接地电阻标准35KV杆塔是电力变电站和配电线路中最为重要的设施之一。

它不仅能够提供稳定的电源，还能够保护各种电气设施免受电击和其他损害。

因此，35KV杆塔接地电阻一直是电力行业中的一个重要问题。

下面，我们将从以下几个方面介绍35KV杆塔接地电阻的标准。

35KV杆塔接地电阻是指将杆塔和地面之间引入一条接地导线，将其连接到地面，从而形成一个接地系统的电阻值。

接地电阻的大小与电流通过地面的能力有关，它可以保护人身安全，防止电气设备遭受损坏。

35KV杆塔接地电阻标准是指遵循一定的规范和要求来测量35KV杆塔接地电阻大小的标准。

通过严格遵循标准，可以确保35KV杆塔接地电阻符合国家标准，从而保证电力设备的正常运行和人员的安全。

1.测量原则35KV杆塔接地电阻标准要求在测量电阻时，必须保持传感器和试验电极之间的距离一定，并且传感器要保持平衡。

2.测量方法35KV杆塔接地电阻标准要求采用电压法测量电阻。

在测量过程中，应该留意地面的湿度和温度等环境因素对测量结果的影响。

3.测量仪器35KV杆塔接地电阻的测量必须使用专业的测量仪器进行，例如地电阻测试仪等。

测量仪器要保证精度和稳定性，并且要在使用前进行校准。

4.测量数据35KV杆塔接地电阻标准要求测量数据的准确性和可靠性。

当出现数据不准确或不连续的情况时，应该进行重新测量或检查。

5.杆塔和接地网的设计和建设35KV杆塔接地电阻标准要求杆塔和接地网的设计和建设符合国家标准和安全要求。

杆塔应该满足机械强度和耐腐蚀能力，并且接地网的铺设应该合理，覆盖面积足够。

35KV杆塔接地电阻标准的实施对保护电气设备和人身安全具有重要作用。

良好的接地电阻可以降低电气设备受到雷击和电反击的风险，并且可以防止电气设备产生感应电流，引起火灾等事故的发生。

另外，35KV杆塔接地电阻标准还能够提高电气设备的抗干扰能力，减小电气设备受到外界干扰的影响，保证设备的稳定运行。

总之，35KV杆塔接地电阻标准的实施不仅符合国家标准和安全要求，而且能够保护电力设备和人身安全。

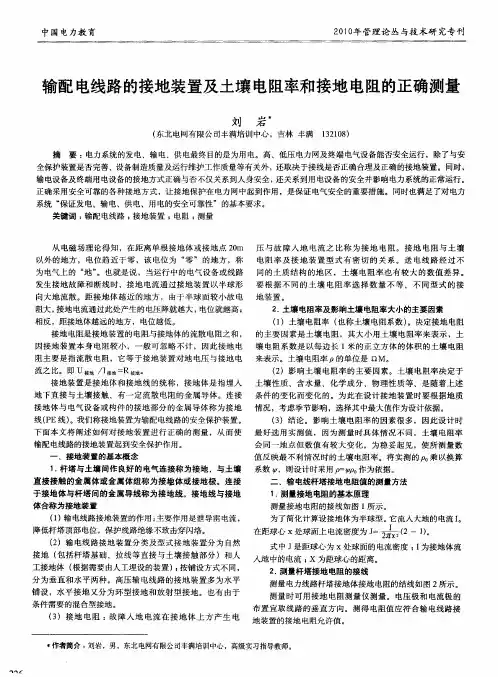

输电线路接地电阻测量方法输电线路杆塔接地电阻测量方法2.1 接地与接地电阻的基本概念在电力系统中为了工作或安全的需要，常常将电力系统及其电气设备的某些部分直接与大地相连接，这就是接地。

根据接地目的的不同，将接地分为工作接地(如变压器中性点接地等)、防雷接地(如避雷针、避雷线接地等)、保护接地(如电气设备金属外壳接地等)和防静电接地(如油罐等)等。

输电线路杆塔接地属防雷接地。

将埋入地中并直接与大地接触的金属导体称为接地极。

兼作接地极用的直接与大地接触的各种金属埋件、钢筋混凝土建筑物基础、金属管道等称为自然接地体。

输电线路杆塔的拉线属于自然接地体。

任何接地极都有接地电阻。

接地电阻是电流I经接地极流入大地时，接地极的电位V对I的比值。

接地极的电位为接地电极与无穷远零位面之间的电位差，因此，接地电阻也可定义为由接地电极到无穷远处土壤的总电阻。

接地电阻的计算、跨步电势和接触电势的计算、电极防腐措施是接地设计的关键。

设计接地装置时，应考虑土壤干燥或冻结等季节因素的影响，接地电阻在四季均应符合标准要求，但防雷接地只考虑雷雨季节中土壤干燥的影响。

2.2 接地电阻测量的三极法及误差计算三极法是传统的接地电阻测量方法，即分别布置电流极和电压极，通过电流极向地网注入试验电流，测量电流大小和接地体与电压极上的电压，从而得到接地电阻。

由于电压极不可能布置在无穷远处，电流极的存在又不可避免会使电流场畸变，因此合理设置电流极和电压极是接地电阻测量的关键。

2.2.1电流极电压极成直线布置的情况以半球形接地极为例,如图2-2,布置电流极C、电压极P，在接地体G与电流极C之间注入电流I，接地体半径为a，则应用叠加原理可以得到: 接地电阻R为:。

编号：SM-ZD-60455 杆塔接地电阻的测量方法Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改杆塔接地电阻的测量方法简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

送电线路杆塔必须可靠接地，以确保雷电流泄入大地，保护线路绝缘。

为提高耐雷水平，保护设备绝缘和避免跨步电压产生的人身伤害，就一定要降低杆塔的接地电阻。

1接地装置简介接地装置。

它是指接地体和接地引下线的总称。

接地体指埋入地中并直接与大地接触的金属导体，对杆塔接地体来说是指埋入地下的圆钢、角钢等金属构件。

接地引下线是指使引雷设备（避雷线、避雷针等）与接地体相连的部分，对杆塔来说主要有独立接地引下线、钢筋混凝土杆（非预应力）的钢筋、铁塔钢材等。

接地电阻。

传统的测量接地电阻（用ZC-8型电阻测量仪）测出的仅是接地体的接地电阻。

而经分析可知雷电流是从杆塔顶部经过接地引下线泄入大地的，从导泄雷电流的角度讲应考虑整个泄流通道的电阻，而不仅是接地体的接地电阻，而且接地体和接地引下线及避雷线要靠螺栓、连板和焊接等方法连接，他们之间又存在接触电阻，所以接地电阻应是接地体电阻、接地引下线电阻和接触电阻的总和。

2改进前的测量方法使用ZC-8型接地电阻测量仪的测量方法简单，优点是对接地体的接地电阻测量准确，性能稳定。

架空送电线路杆塔接地的作用是在雷击状态下将冲击电流或雷电流通过杆塔基础的自然接地和人工水平接地体导入大地，以保护设备的安全。

一、杆塔的接地电阻测量标准有避雷线的杆塔均应接地。

在雷季干燥时，每基杆塔不连避雷线时的工频接地电阻，不宜超过表4—17的数值。

运行中杆塔接地电阻测量值应按设计要求作为标准。

表4—17 每基杆塔不连避雷线时的工频接地电阻最大值Rg ——工频接地电阻，Ω； ρ一土壤电阻率，Ω•m ； L ——接地体总长度，m ；A ——水平接地体形状系数，见表4—18和表4—19。

表4—18 水平接地体形状系数 表4一19 单射线水平接地体最大长度 （2）)在ρ≤300Ω•m 的地区可考虑杆塔基础的自然接地作用。

因混凝土毛细孔中渗透水分，其电阻率接近土壤，杆塔自然接地电阻值推荐表4—20供测试中参考。

表4一20 杆塔自然接地电阻值推荐值三、接地电阻测量（一）采用ZC 一8型测试仪测量接地电阻须用专门的仪表，通常采用ZC一8型接地电阻测量仪。

这种测量仪是按补偿法原理做成的，有三个端钮和四个端钮两种。

有四个端钮时，应将“P2和“C2”短接后再接至被测的接地体。

三端钮式测量仪的“P2和“C2”已在内部短接，故只引出一个端钮“E”测量时直接将E接至被测接地体即可。

端钮“P”和“C”分别接上电压辅助探针和电流辅助探针，并将探针按规定的距离插入地中。

1.对电压辅助探针和电流辅助探针的要求在利用接地电阻测量仪测量接地电阻时，辅助探针本身的接地电阻是测量的关键。

如果探针的接地电阻太大时，会直接影响仪器的灵敏度，甚至测不出数来。

电流辅助探针本身的接地电阻应不大于250Ω，电压辅助探针本身的接地电阻应不大于1000Ω。

这些数值对大多数种类土壤来说是容易达到的。

如在高土壤电阻率地区进行测量时，可将探针周围的土壤用盐水弄湿，其本身的接地电阻就会大大降低。

探针一般采用直径为0.5cm，长度为0.5m的镀锌铁棒做成。

输电线路杆塔接地电阻测量方法1杆塔接地的标准和要求线路杆塔的接地电阻主要根据防雷接地的要求来决定。

高压输电线路中，一般每基杆塔下都设有接地装置，并通过引线与杆塔相连接。

根据实际运行经验，从技术经济角度出发，对于不同土壤电阻率地区，对架空线路杆塔的接地电阻和接地装置的布置型式在电力行业标准DL/T620一1997《交流电气装置的过电压保护和绝缘配合》、DL/T621一1997《交流电气装置的接地》中都提出了具体的要求。

是设计、安装和改造架空线路杆塔接地的依据。

1．1杆塔的接地电阻标准（1）有避雷线线路杆塔的接地电阻。

有避雷线的线路，每基杆塔不连避雷线时的工频接地电阻，在雷季干燥时，不宜超过表2.1所列数值。

雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应改善接地装置，适当提高绝缘水平或架设耦合地线。

表2.1 有避雷线的线路杆塔接地电阻Ω•，接地电阻很难降低到30Ω时，可采用6一8根总注:如土壤电阻率超过2000m长不超过50O m的放射形接地体，或采用连续伸长接地体。

其接地电阻不受限制。

（2）无避雷线线路杆塔的接地电阻。

对于中雷区及多雷区35kV及66kV无避雷线线路，宜采取措施，减少雷击引起的多相短路和两相异地接地引起的断线事故，钢筋混凝土杆和铁塔宜接地，其接地电阻不受限制，但多雷区不宜超过30Ω。

钢筋混凝土杆和铁塔应充分利Ω•或有运行经验的地区，可不另设人工接用其自然接地作用，在土壤电阻率不超过100m地装置。

需要说明的是，作为通用行业标准，对杆塔接地电阻的要求是比较宽松的。

在多雷区，如是联络线路或重要线路，杆塔接地电阻最好能处理到10Ω以下，因为只有这样才能提高线路的耐雷水平，有效地限制雷击跳闸率，从而保证电网的安全稳定运行。

1．2杆塔接地型式DL/T621一1997《交流电气装置的接地》的6.3条还对高压架空线路杆塔接地装置的型式做了具体的要求如下:（1）在土壤电阻率100m ρ≤Ω•的潮湿地区，可利用杆塔和钢筋混凝土杆自然接地。

目次1范围2规范性引用文件3术语和定义4分类5测量杆塔工频接地电阻的一般性规定6测量杆塔工频接地电阻的三极法7测量杆塔工频接地电阻的钳表法附录A（资料性附录）架空输电线路杆塔的钳表法增量的估算附录B（资料性附录）架空输电线路杆塔的工频接地电阻前言本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订计划的通知》（电力［2002］973号）的安排制定的。

本标准的附录A、附录B为资料性附录。

本标准由中国电力企业联合会提出。

本标准由全国高压电气安全标准化技术委员会归口并解释。

本标准负责起草单位：武汉大学电气工程学院。

本标准参加起草单位：安徽省巢湖供电局、湖北省电力试验研究院。

本标准主要起草人：周文俊、王建国、刘泽生、傅军、梁国栋、林志伟、徐家奎。

杆塔工频接地电阻测量1范围本标准规定了杆塔工频接地电阻的术语和定义、测量的一般性规定、测量杆塔工频接地电阻的三极法和钳表法。

本标准适用于采用三极法测量杆塔的工频接地电阻，也适用于采用钳表法测量有避雷线且多基杆塔避雷线直接接地的架空输电线路杆塔的工频接地电阻。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

DL/T 620—1997交流电气装置的过电压保护和绝缘配合DL/T 621—1997交流电气装置的接地3术语和定义下列术语和定义适用于本标准。

3.1接地grounded将电力系统或建筑物中电气装置、设施的某些导电部分，经过接地线连接至接地极。

［DL/T 621—1997中2.1］3.2接地极grounding electrode埋入地中并直接与大地接触的金属导体，称为接地极。

兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建（构）筑物的基础、金属管道和设备等称为自然接地极。
