防雷接地电阻规范

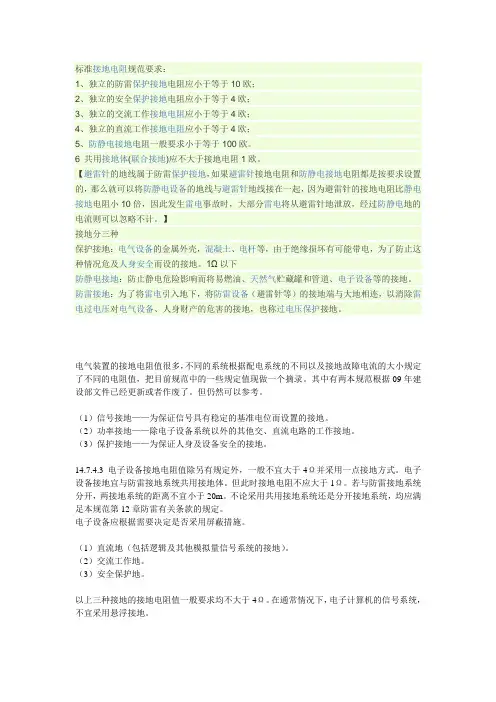

标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。

6 共用接地体(联合接地)应不大于接地电阻1欧。

【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。

】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。

其中有两本规范根据09年建设部文件已经更新或者作废了。

但仍然可以参考。

（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。

（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。

（3）保护接地——为保证人身及设备安全的接地。

14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。

电子设备接地宜与防雷接地系统共用接地体。

但此时接地电阻不应大于1Ω。

若与防雷接地系统分开，两接地系统的距离不宜小于20m。

不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。

电子设备应根据需要决定是否采用屏蔽措施。

（1）直流地（包括逻辑及其他模拟量信号系统的接地）。

[防雷接地电阻规范]防雷接地电阻规定是多少建筑物接地电阻的要求第一类防雷建筑物：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

工频接地电阻英文名称：power frequency earthing resistance定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。

其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。

工频就是一般的市电(工业用电)频率，在我们国家是50赫兹。

工频是很低的频率。

我国通常叫的工频，就是指50HZ的交流电。

第二类防雷建筑物：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、系统等共用接地装置。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第三类防雷建筑物：每根引下线的冲击接地电阻不宜大于30Ω。

避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

（防雷检测报告第19条——防雷接地电阻≤10）电源系统接地电阻的要求机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

（因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

）在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧.6 共用接地体〕联合接地〔应不大于接地电阻1欧.[避雷针的地线属于防雷保护接地,如果避雷针接地电阻和防静电接地电阻都是按要求设置的,那么就可以将防静电设备的地线与避雷针地线接在一起,因为避雷针的接地电阻比静电接地电阻小10倍,因此发生雷电事故时,大部分雷电将从避雷针地泄放,经过防静电地的电流则可以忽略不计.]接地分三种保护接地：电气设备的金属外壳,混凝土、电杆等,由于绝缘损坏有可能带电,为了防止这种情况危及人身安全而设的接地.1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地. 防雷接地：为了将雷电引入地下,将防雷设备<避雷针等>的接地端与大地相连,以消除雷电过电压对电气设备、人身财产的危害的接地,也称过电压保护接地.电气装置的接地电阻值很多,不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值,把目前规范中的一些规定值现做一个摘录.其中有两本规范根据09年建设部文件已经更新或者作废了.但仍然可以参考.<1>信号接地——为保证信号具有稳定的基准电位而设置的接地.<2>功率接地——除电子设备系统以外的其他交、直流电路的工作接地.<3>保护接地——为保证人身及设备安全的接地..3 电子设备接地电阻值除另有规定外,一般不宜大于4Ω并采用一点接地方式.电子设备接地宜与防雷接地系统共用接地体.但此时接地电阻不应大于1Ω.若与防雷接地系统分开,两接地系统的距离不宜小于20m.不论采用共用接地系统还是分开接地系统,均应满足本规范第12章防雷有关条款的规定.电子设备应根据需要决定是否采用屏蔽措施.<1>直流地<包括逻辑及其他模拟量信号系统的接地>.<2>交流工作地.<3>安全保护地.以上三种接地的接地电阻值一般要求均不大于4Ω.在通常情况下,电子计算机的信号系统,不宜采用悬浮接地..2 电子计算机的三种接地装置可分开设置.如采用共用接地方式,其接地系统的接地电阻应以诸种接地装置中最小一种接地电阻值为依据.若与防雷接地系统共用,则接地电阻值应≤1Ω.参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定,在常规情况下：2>配电变压器位于建筑物外部时,低压电缆在引入该建筑物处,对于TN-S或TN-C-S系统,PE线或4">应重复接地,接地电阻不宜超过10Ω；对于TT系统,PE线单独接地,接地电阻不宜超过4Ω；3>对于第二、三类防雷建筑物,当专引人工防雷引下线时<该情形极少>,每根引下线的冲击电阻分别不宜大于10Ω、30Ω; 当利用自然防雷引下线时,每根引下线的冲击电阻数值可不做规定；4>除另有规定外,电子、信息及计算机设备接地电阻值不宜大于4Ω；5>当采用共用接地方式时,其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据.除另有规定外,诸种接地系统与防雷接地系统共用接地体时,接地电阻值不应大于1Ω. 另须特别注意：判断建筑物内的电子、信息及计算机设备的存在与否,一般是以其设备机房及主机设备的存在与否作为重要衡量标志的.综合布线系统采用屏蔽措施时,必须有良好的接地系统,并应符合以下规定：1 保护地线的接地电阻值,单独设置接地体时,不应大于4Ω,采用联合接地体时,不应大于1Ω.2 采用屏蔽布线系统时,所有屏蔽层应保持连续性.3 采用屏蔽布线系统时,屏蔽层的配线设备<FD或BD〔端必须良好接地,用户〕终端设备〔端视具体情况宜接地,两端的接地应连接至同一接地体.若接地系统中存在两个不同的接地体时,其接地电位差不应大于1Vr.m.s.在电信间、设备间及进线间应设置楼层或局部等电位接地0">.综合布线系统应采用共用接地的接地系统,如单独设置接地体时,接地电阻不应大于4Ω.如布线系统的接地系统中存在两个不同的接地体时,其接地电位差不应大于1Vr.m.s.楼层安装的各个配线柜〕架、箱〔应采用适当截面的绝缘铜导线单独布线至就近的等电位接地装置,也可采用9">内等电位接地铜排引到建筑物共用接地装置,铜导线的截面应符合设计要求.缆线在雷电防护区交界处,屏蔽电缆屏蔽层的两端应做等电位连接并接地.接收天线的竖杆<架>上应装设避雷针.避雷针的高度应能满足对天线设施的保护.当安装独立的避雷针时,避雷针与天线之间的最小水平间距应大于3m.独立避雷针和接收天线的竖杆均应有可靠的接地.当建筑物已有防雷接地系统时,避雷针和天线竖杆的接地应与建筑物的防雷接地系统共地连接；当建筑物无专门的防雷接地可利用时,应设置专门的接地装置,从接闪器至接地装置的引下线宜采用两根,从不同的方位以最短的距离沿建筑物引下；其接地电阻不应大于4Ω.系统的接地,宜采用一点接地方式.接地母线应采用铜质线.接地线不得形成封闭回路,不得与强电的电网零线短接或混接.系统采用专用接地装置时,其接地电阻不得大于4Ω；采用综合接地网时,其接地电阻不得大于1Ω.防雷接地装置宜与电气设备接地装置和埋地金属管道相连,当不相连时,两者间的距离不宜小于20m.第条、静电接地可以经限流电阻及自己的连接线与接地装置相连,限流电阻的阻值宜为第条电子计算机机房接地装置的设置应满足人身的安全及电子计算机正常运行和系统设备的安全要求.易燃易爆场所防雷装置检测技术规范静电接地电阻值有特殊规定的,按其规定执行；当采取间接静电接地时,其接地电阻不应大于1MΩ.共用接地装置应与总等电位接地端子板连接,通过接地干线引至楼层等电位接地端子板,由此引至设备机房的局部等电位接地端子板.局部等电位接地端子板应与预留的楼层主钢筋接地端子连接.接地干线宜采用多股铜芯导线或铜带,其截面积不应小于16mm2.接地干线应在电气竖井内明敷,并应与楼层主钢筋作等电位连接.不同楼层的综合布线系统设备间或不同雷电防护区的配线交接间应设置局部等电位接地端子板.楼层配线柜的接地线应采用绝缘铜导线,截面积不小于16mm2.防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时,接地装置的接地电阻值必须按接入设备中要求的最小值确定.接地装置应优先利用建筑物的自然接地体,当自然接地体的接地电阻达不到要求时应增加人工接地体.当设置人工接地体时,人工接地体宜在建筑物四周散水坡外大于1m处埋设成环形接地体,并可作为总等电位连接带使用.第条不利用大地作为信号回路的厂<矿>区交换机、载波机、调度总机、会议汇接机或终端机、有线广播扩音机、生产扩音机等通信设备的接地装置的电阻值应符合以下规定：二、交流供电或交直流两用通信设备的接地电阻值,当设备的交流单相负荷小于或等于0.5千伏安时,不应大于10欧；大于0.5千伏安时,不应大于4欧.第条利用大地作为信号回路的厂<矿>区交换机的两组接地体并联后的接地电阻值不应大于表3.1.2的规定.利用大地作为信号回路的交换机的接地电阻表≤600第条当电信站的接地符合第 2.1.3条规定时,接地装置的电阻值应同时符合电信站接地电阻值和国家《工业与民用电力装置的接地设计规范》中有关交流供电变压器中性点接地电阻值的规定.第条符合第2.1.4条规定的总接地排的接地电阻值不应大于1欧.单台容量超过100kVA或使用同一接地装置并联运行且总容量超过100kVA的电力变压器或发电机的工作接地电阻值不得大于4Ω.单台容量不超过100kVA或使用同一接地装置并联运行且总容量不超过100kVA的电力变压器或发电机的工作接地电阻值不得大于10Ω.在土壤电阻率大于1000Ω·m的地区,当达到上述接地电阻值有困难时,工作接地电阻值可提高到30Ω.TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外,还必须在配电系统的中间处和末端处做重复接地.在TN系统中,保护零线每一处重复接地装置的接地电阻值不应大于10Ω.在工作接地电阻值允许达到10Ω的电力系统中,所有重复接地的等效电阻值不应大于10Ω.每一接地装置的接地线应采用2根及以上导体,在不同点与接地体做电气连接.不得采用铝导体做接地体或地下接地线.垂直接地体宜采用角钢、钢管或光面圆钢,不得采用螺纹钢.接地可利用自然接地体,但应保证其电气连接和热稳定.5．4．6 施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω.5．4．7 做防雷接地机械上的电气设备,所连接的PE线必须同时做重复接地,同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体,但接地电阻应符合重复接地电阻值的要求.第条低压电力设备接地装置的接地电阻,不宜超过4欧.使用同一接地装置的并列运行的发电机、变压器等电力设备,当其总容量不超过100千伏安时,接地电阻不宜大于10欧.第条中性点直接接地的低压电力网中,采用接零保护时,零线宜在电源处接地,但移动式电源设备除外.架空线路的干线和分支线的终端以及沿线每1公里处,零线应重复接地.电缆和架空线在引入车间或大型建筑物处,零线应重复接地<但距接地点不超过50米者除外>,若屋内配电屏、控制屏有接地装置时,也可将零线直接连到接地装置上.低压线路零线每一重复接地装置的接地电阻不应大于10欧.在电力设备接地装置的接地电阻允许达到10欧的电力网中,每一重复接地装置的接地电阻不应超过30欧,但重复接地不应少于三处.零线的重复接地,应充分利用自然接地体.第条直流电力网中零线重复接地应采用人工接地体,并不得与地下金属管道等有金属连接,如无绝缘隔离装置,相互间的距离不宜小于1米.5 A类电气装置的接地电阻本标准规定了交流标称电压500kV及以下发电、变电、送电和配电电气装置〕含附属直流电气装置,并简称为A类电气装置〔以及建筑物电气装置〕简称B类电气装置〔的接地要求和方法.发电厂、变电所电气装置保护接地的接地电阻要求如下.有效接地和低电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻宜符合以下要求：〕5〔公式〕5〔中计算用流经接地装置的入地短路电流,采用在接地装置内、外短路时,经接地装置流入地中的最大短路电流对称分量最大值,该电流应按5～10年发展后的系统最大运行方式确定,并应考虑系统中各接地中性点间的短路电流分配,以及避雷线中分走的接地短路电流.当接地装置的接地电阻不符合式〕5〔要求时,可通过技术经济比较增大接地电阻,但不得大于5Ω,且应符合本标准的要求.不接地、消弧线圈接地和高电阻接地系统中发电厂、变电所电气装置保护接地的接地电阻应符合以下要求：高压与发电厂、变电所电力生产用低压电气装置共用的接地装置应符合下式〕6〔消弧线圈接地系统中,计算用的接地故障电流应采用以下数值：①对于装有消弧线圈的发电厂、变电所电气装置的接地装置,计算电流等于接在同一接地装置中同一系统各消弧线圈额定电流总和的1.25倍.②对于不装消弧线圈的发电厂、变电所电气装置的接地装置,计算电流等于系统中断开最大一台消弧线圈或系统中最长线路被切除时的最大可能残余电流值. 在高土壤电阻率地区的接地电阻不应大于30Ω,且应符合本标准3.4要求.发电厂、变电所电气装置雷电保护接地的接地电阻：独立避雷针〕含悬挂独立避雷线的架构〔的接地电阻.在土壤电阻率不大于500Ω·m的地区不应大于10Ω；在高土壤电阻率地区接地电阻应符合DL/ T 620—1997《交流电气装置的过电压保护和绝缘配合》的要求.变压器门型构上避雷针、线的接地电阻应符合DL/ T 620—1997《交流电气装置的过电压保护和绝缘配合》的要求.发电厂和变电所有爆炸危险且爆炸后可能波及发电厂和变电所内主设备或严重影响发供电的建〕构〔筑物,防雷电感应的接地电阻不应大于30Ω.发电厂的易燃油和天然气设施防静电接地的接地电阻不应大于30Ω.架空线路杆塔保护接地的接地电阻不宜大于30Ω.架空线路雷电保护接地的接地电阻应符合DL/ T 620—1997《交流电气装置的过电压保护和绝缘配合》的要求.工作于不接地、消弧线圈接地和高电阻接地系统、向建筑物电气装置〕B类电气装置〔供电的配电电气装置,其保护接地的接地电阻应符合以下要求：与B类电气装置系统电源接地点共用的接地装置.配电变压器安装在由其供电的建筑物外时,应符合下式的要求：R≤50/I 〕8〔——计算用的单相接地故障电流；消弧线圈接地系统为故障点残余电流.配电变压器安装在由其供电的建筑物内时,不宜大于4Ω.非共用的接地装置,应符合式〕7〔的要求,但不宜大于10Ω.低电阻接地系统的配电电气装置,其保护接地的接地电阻应符合本标准式〕5〔的要求. 保护配电变压器的避雷器其接地应与变压器保护接地共用接地装置.保护配电柱上断路器、负荷开关和电容器组等的避雷器的接地线应与设备外壳相连,接地装置的接地电阻不应大于10Ω.向B类电气装置供电的配电变压器安装在该建筑物外时,低压系统电源接地点的接地电阻应符合以下要求：配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统,当该变压器的保护接地接地装置的接地电阻符合式〕8〔要求且不超过4Ω时,低压系统电源接地点可与该变压器保护接地共用接地装置.当建筑物内未作总等电位联结,且建筑物距低压系统电源接地点的距离超过50m时,低压电缆和架空线路在引入建筑物处,保护线〕PE〔或保护中性线〕PEN〔应重复接地,接地电阻不宜超过10Ω.向低压系统供电的配电变压器的高压侧工作于低电阻接地系统时,低压系统不得与电源配电变压器的保护接地共用接地装置,低压系统电源接地点应在距该配电变压器适当的地点设置专用接地装置,其接地电阻不宜超过4Ω.向B类电气装置供电的配电变压器安装在该建筑物内时,低压系统电源接地点的接地电阻应符合以下要求：配电变压器高压侧工作于不接地、消弧线圈接地和高电阻接地系统,当该变压器保护接地的接地装置的接地电阻符合本标准要求时,低压系统电源接地点可与该变压器保护接地共用接地装置.配电变压器高压侧工作于低电阻接地系统,当该变压器的保护接地接地装置的接地电阻符合式〕5〔的要求,且建筑物内采用〕含建筑物钢筋的〔总等电位联结时,低压系统电源接地点可与该变压器保护接地共用接地装置.低压系统由单独的低压电源供电时,其电源接地点接地装置的接地电阻不宜超过4Ω.低压系统由单独的低压电源供电时,其电源接地点接地装置的接地电阻不宜超过4Ω. 1—保护线；2—总等电位联结线； 3—接地线；4—辅助等电位联结线；B—总等电位联结〕接地〔端子板；M—外露导电部分； C—装置外导电部分；P—金属水管干线；T—接地极系统中当系统接地点和电气装置外露导电部分已进行总等电位联结时,电气装置外露导电部分不另设接地装置.否则,电气装置外露导电部分应设保护接地的接地装置,其接地电阻应符合下式要求R≤50/Ia 〕13〔Ia——保证保护电器切断故障回路的动作电流,A.系统的各电气装置外露导电部分保护接地的接地装置可共用同一接地装置,亦可个别地或成组地用单独的接地装置接地.每个接地装置的接地电阻应符合下式要求R≤50/Id 〕14〔Id——相线和外露导电部分间第一次短路故障的故障电流,A.类电气装置采用接地故障保护时,建筑物内电气装置应采用总等电位联结.对以下导电部分应采用总等电位连接线互相可靠连接,并在进入建筑物处接向总等电位联结端子板〕图6〔：建筑物内的水管、煤气管、采暖和空调管道等金属管道；接户线的绝缘子铁脚宜接地,接地电阻不宜超过30Ω.土壤电阻率在200Ω·m及以下地区的铁横担钢筋混凝土杆线路,可不另设人工接地装置.当绝缘子铁脚与建筑物内电气装置的接地装置相连时,可不另设接地装置.人员密集的公共场所的接户线,当钢筋混凝土杆的自然接地电阻大于30Ω时,绝缘子铁脚应接地,并应设专用的接地装置.年平均雷暴日数不超过30、低压线被建筑物等屏蔽的地区或接户线距低压线路接地点不超过50m的地方,绝缘子铁脚可不接地.建筑物处的低压系统电源接地点、电气装置外露导电部分的保护接地〕含与功能接地共用的保护接地〔、总等电位联结的接地极等可与建筑物的雷电保护接地共用同一接地装置.接地装置的接地电阻,应符合其中最小值的要求.非有效接地系统应该就是高电阻接地系统,阻值大概在1000欧姆以上.我们常见的TN、TT 系统都是有效接地系统,接地电阻一般在1~10之间.电力部的接地系统设计规范里边有详细的规定,编号以DL打头.电子设备信号地之接地电阻值,IEC有关标准及等同或等效采用IEC标准的国标均未规定接地电阻值,只要实现了高频的低阻抗接地<不一定是接大地>和等电位联结即可.当与其他接地系统联合接地时,按其他接地系统接地电阻的最小值确定.。

接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第3.3.4条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第3.3.9条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.2.0.3条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第3.4.2条：每根引下线的冲击接地电阻不宜大于30Ω。

第3.4.9条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第12.7.2条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

防雷接地线的标准要求答案：一、防雷接地标准介绍防雷接地是保证电力系统安全稳定运行的必要措施之一，对于各种物体接地电阻的标准规定，也是国家高压电网中必须遵守的一项规定。

目前，我国对于防雷接地的标准主要是依据《电力行业规划标准》和《电气绝缘和电气调节的通用技术要求与测试方法》制定的规定进行执行。

二、防雷接地合格要求国家规定，各种物体的接地电阻应符合以下要求：1、一般建筑物及其它设施: 电阻值应不大于10Ω。

2、特种行业和场所，如医院、高级酒店、通讯站点、雷达设备、航空、航天和电子设备等: 电阻值应不大于4Ω。

3、重要建筑: 电阻值应不大于1Ω。

4、特殊场所或设备，如特种粉尘场所、化工生产场所、高电压实验室、特种水工程、大型变压器、发电机、水轮机等: 电阻值应不大于0.5Ω。

需要注意的是，以上标准并非一刀切，具体的要求会根据工程本身的特殊情况而有所不同，需要技术人员根据实际情况进行具体的调整。

除了接地电阻外，防雷接地的合格要求还包括接地电流的大小、接地体的材料和连接方式等方面，这些要求也需要严格执行。

三、如何保证防雷接地的合格性为保证防雷接地符合相关标准要求，我们可以采取如下措施：1、进行现场勘察，确定实际情况和需要设计的接地形式；2、设计合理的接地方案，确定不同接地方式的电位差和电流；3、进行专业测量，测试各种物体的接地电阻以及接地电流；4、根据测试结果进行调整和优化，确保接地电阻和电流符合相关标准。

防雷接地是电力设施和建筑物中必不可少的一环，保证防雷接地的合格性可以保障电力系统和其他电气设备的安全运行，提高生产效率和经济效益。

扩展：防雷装置的引下线应满足机械强度、耐腐蚀和热稳定的要求。

（1）引下线一般采用圆钢或扁钢，其尺寸和防腐蚀要求与避雷网、避雷带相同。

用钢绞线作引下线，其截面积不得小于25mm2。

用有色金属导线做引下线时，应采用截面积不小于16mm2的铜导线。

（2）引下线应沿建筑物外墙敷设，并应避免弯曲，经最短途径接地。

接地电阻的要求（常用标准的规定）建筑物接地电阻的要求依据GB 50057-94（2000版）《建筑物防雷设计规范》第三章、建筑物的防雷措施；第二节、第一类防雷建筑物的防雷措施要求，第3.2.1条：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

第三节、第二类防雷建筑物的防雷措施要求，第条：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

第条：避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

本规范第.条四、五、六款所规定的建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第四节、第三类防雷建筑物的防雷措施要求，第条：每根引下线的冲击接地电阻不宜大于30Ω。

第条：避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求依据JGJ/T16-92《民用建筑电气设计规范》第14章接地与安全：第14.7.5.3条要求，当机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

因此对于监控机房和通讯机房接地均应与建筑物防雷地等共用同一接地装置，接地电阻要求小于1Ω。

依据GB50089-98《民用爆破器材工厂设计安全规范》第12章：电气；第12.6.4条：在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

第条：输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

第条：危险区域应采取相应的防静电措施。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

防雷接地电阻标准1. 引言防雷接地电阻是指用于保护建筑物、设备和人员免受雷击侵害的一种电气措施。

合理的接地电阻能够将雷电引起的大气电位上升降低到安全范围内，从而保护设备的安全运行和人员的生命财产安全。

本文将介绍防雷接地电阻的标准要求。

2. 国际标准2.1 IEC标准国际电工委员会（IEC）发布的标准是全球范围内广泛应用的技术规范。

IEC 62305-3标准规定了防雷接地电阻的要求和测试方法。

根据该标准，建筑物的接地电阻应满足以下要求：•建筑物的TNC系统（即上址接地系统和主地线之间共用同一根导线）的接地电阻应小于10 ohm；•建筑物的TT系统（即上址接地系统和主地线之间有独立的导线）的接地电阻应小于30 ohm；•设备接地系统的接地电阻应小于1 ohm。

2.2 IEEE标准IEEE标准是美国电气和电子工程师协会制定的标准，广泛应用于电力和电子工程领域。

IEEE 142标准规定了一般工业设备的接地电阻要求。

根据该标准，设备的接地电阻应满足以下要求：•设备的接地电阻应小于1 ohm，对于灵敏设备应小于0.1 ohm；•设备与设备之间的接地电阻应保持均衡，差值应小于0.2 ohm。

3. 国内标准3.1 GB标准国家标准是我国制定的行业标准，用于指导国内建筑物和设备的设计和施工。

GB 50057-2010标准规定了建筑物的接地电阻要求。

根据该标准，建筑物的接地电阻应满足以下要求：•建筑物的接地电阻应小于10 ohm；•建筑物的接地回线（即主地线）的电阻应小于4 ohm。

3.2 地方标准除了国家标准外，各地区还可能制定了地方标准，用于满足当地的实际需求。

例如，上海市制定的地方标准《建筑物接地装置设计规范》（DB33/1967-2011）规定了上海市建筑物的接地电阻要求。

根据该标准，建筑物的接地电阻应满足以下要求：•建筑物的接地电阻应小于4 ohm；•建筑物的接地回线的电阻应小于2 ohm。

4. 接地电阻测试方法为了确保建筑物和设备的接地电阻符合标准要求，需要进行接地电阻的测试。

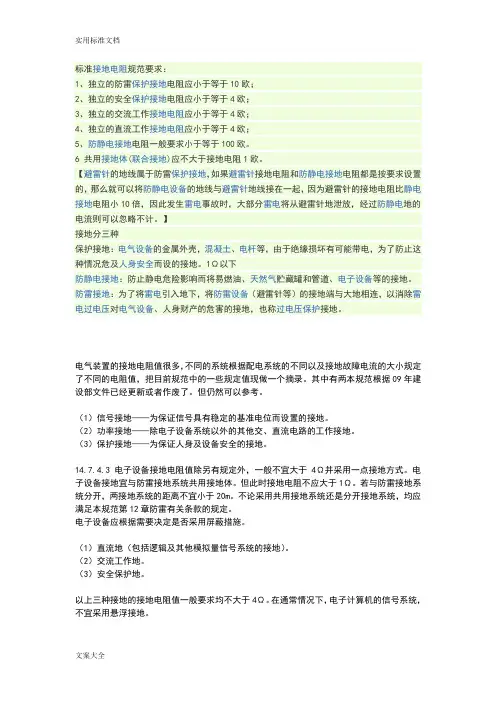

标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。

6 共用接地体(联合接地)应不大于接地电阻1欧。

【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。

】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。

其中有两本规范根据09年建设部文件已经更新或者作废了。

但仍然可以参考。

（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。

（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。

（3）保护接地——为保证人身及设备安全的接地。

14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。

电子设备接地宜与防雷接地系统共用接地体。

但此时接地电阻不应大于1Ω。

若与防雷接地系统分开，两接地系统的距离不宜小于20m。

不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。

电子设备应根据需要决定是否采用屏蔽措施。

（1）直流地（包括逻辑及其他模拟量信号系统的接地）。

标准接地电阻规范要求：1、独立的防雷保护接地电阻应小于等于10欧；2、独立的安全保护接地电阻应小于等于4欧；3、独立的交流工作接地电阻应小于等于4欧；4、独立的直流工作接地电阻应小于等于4欧；5、防静电接地电阻一般要求小于等于100欧。

6 共用接地体(联合接地)应不大于接地电阻1欧。

【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。

】接地分三种保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。

1Ω以下防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。

防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。

其中有两本规范根据09年建设部文件已经更新或者作废了。

但仍然可以参考。

（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。

（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。

（3）保护接地——为保证人身及设备安全的接地。

14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。

电子设备接地宜与防雷接地系统共用接地体。

但此时接地电阻不应大于1Ω。

若与防雷接地系统分开，两接地系统的距离不宜小于20m。

不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。

电子设备应根据需要决定是否采用屏蔽措施。

（1）直流地（包括逻辑及其他模拟量信号系统的接地）。

[防雷接地电阻规范] 防雷接地电阻规定是多少建筑物接地电阻的要求第一类防雷建筑物：防雷电感应的接地装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω。

工频接地电阻英文名称：power frequency earthing resistance定义：工频电流流过接地装置时，接地装置与远方大地之间的电阻。

其数值假定等于接地装置对地电位最大值与通过接地装置流入地电流最大值的比值。

工频就是一般的市电频率，在我们国家是50赫兹。

工频是很低的频率。

我国通常叫的工频，就是指50HZ的交流电。

第二类防雷建筑物：每根引下线的接地电阻不小于10Ω，防直击雷接地装置宜和防雷电感应、电气设备、信息系统等共用接地装置。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不应大于10Ω。

架空和直接埋地的金属管道在进出建筑物处应就近与防雷的接地装置相连；当不相连时，架空管道应接地，其冲击接地电阻不应大于10Ω。

建筑物，引人、引出该建筑物的金属管道在进出处应与防雷的接地装置相连；对架空金属管道尚应在距建筑物约25m处接地一次，其冲击接地电阻不应大于10Ω。

第三类防雷建筑物：每根引下线的冲击接地电阻不宜大于30Ω。

避雷器、电缆金属外皮和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于30Ω。

电源系统接地电阻的要求机房接地与防雷接地系统共用时，接地电阻要求小于1Ω。

在电缆与架空线连接处，应装设避雷器。

避雷器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地，其冲击接地电阻不宜大于10Ω。

输送危险物质的各种室外架空管，应每隔20～25米接地一次，每处冲击接地电阻不应大于10Ω。

凡生产、加工或储存危险品的过程中，有可能积聚静电电荷的金属设备、金属管道和导电物体，均应直接接地，接地电阻不应大于100Ω。

低压配电线路的接地应采用TN-S或TN-C-S系统，引入建筑物的电源线路，中性点应重复接地，接地电阻不应大于10Ω。
