一、数电知识要点第一章 数制与编码1、码制：各种码制之间的转换(整数,小数)2、带符号数的原码、反码和反码3、二进制编码：自然二进制码、格雷码4、BCD 码：8421BCD 码、余三码等第二章 逻辑函数及其化简1、逻辑代数的基本运算及复合运算：与、或、非、与非、或非、异或、同或与运算： 全1得1，有0得0；或运算：有1得1，全0得0； 非运算：10 01==异或：相同得0，相异得1同或：相同得1，相异得02、逻辑运算基本公式及常用规则：1) 十个基本公式2) 逻辑运算常用规则：代入规则；反演规则；对偶规则3、逻辑函数表示方法1）真值表2）逻辑函数表达式：与或表达式；或与表达式；与非-与非表达式；或非-或非表达式；最小项表达式；最大项表达式（概念、性质、两者之间的关系）3）逻辑电路图(与电路分析设计结合)：由逻辑表达式到电路图；由电路图写逻辑表达式；4）卡诺图（化简：最多四变量）求逻辑函数的最简与或表达式和或与表达式第三章组合逻辑电路1、集成电路主要电气指标：输入/输出电压；输入/输出电流；噪声容限；扇出系数；输出结构：推拉式输出；开路输出；三态输出2、常用组合逻辑模块3-8译码器、数据选择器、加法器、数值比较器3、组合逻辑电路分析分析步骤：1）由给定的逻辑图逐级写出逻辑函数表达式；2)由逻辑表达式列出真值表；3)分析、归纳电路的逻辑功能。
4、组合电路的设计设计步骤：列真值表—写出适当的逻辑表达式—画电路图。
其中第二步写逻辑表达式时根据设计要求有所不同：1)用门电路设计：与或电路/与非-与非电路：卡诺图化简求最简与或表达式或与电路/或非-或非电路：卡诺图化简求最简或与表达式2)用3-8译码器+与非门设计：写最小项表达式3)用3-8译码器+与门设计：写最大项表达式4)用数据选择器设计：通过卡诺图降维得出数据选择器的各位地址信号Ai和各路数据Di的表达式5、逻辑险象的判别和消除第四章时序电路分析1、各类触发器的特性方程、约束方程、状态表、状态图(RS,JK,D)2、集成计数器74163工作原理、功能及应用（如何构成任意模的计数器、序列信号发生器）3、时序电路的分析1)由触发器构成的米里型/莫尔型同步时序电路的分析步骤：分析电路类型—写激励方程和输出方程—求次态方程—状态表、状态图—功能。

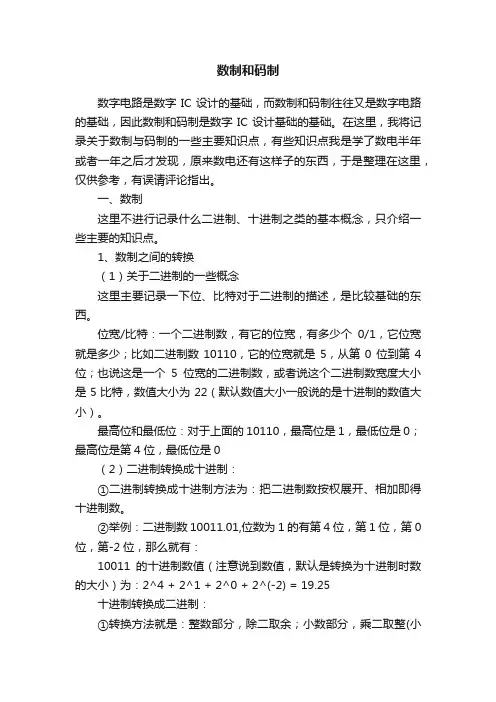

数制和码制数字电路是数字IC设计的基础，而数制和码制往往又是数字电路的基础，因此数制和码制是数字IC设计基础的基础。
在这里，我将记录关于数制与码制的一些主要知识点，有些知识点我是学了数电半年或者一年之后才发现，原来数电还有这样子的东西，于是整理在这里，仅供参考，有误请评论指出。
一、数制这里不进行记录什么二进制、十进制之类的基本概念，只介绍一些主要的知识点。
1、数制之间的转换（1）关于二进制的一些概念这里主要记录一下位、比特对于二进制的描述，是比较基础的东西。
位宽/比特：一个二进制数，有它的位宽，有多少个0/1，它位宽就是多少；比如二进制数10110，它的位宽就是5，从第0位到第4位；也说这是一个5位宽的二进制数，或者说这个二进制数宽度大小是5比特，数值大小为22（默认数值大小一般说的是十进制的数值大小）。
最高位和最低位：对于上面的10110，最高位是1，最低位是0；最高位是第4位，最低位是0（2）二进制转换成十进制：①二进制转换成十进制方法为：把二进制数按权展开、相加即得十进制数。
②举例：二进制数10011.01,位数为1的有第4位，第1位，第0位，第-2位，那么就有：10011的十进制数值（注意说到数值，默认是转换为十进制时数的大小）为：2^4 + 2^1 + 2^0 + 2^(-2) = 19.25十进制转换成二进制：①转换方法就是：整数部分，除二取余；小数部分，乘二取整(小数部分一般会说明要精确到小数点多少位)。
②举例说明:将35.63转换成二进制数，小数部分精确到小数点后3位那么对于整数部分，除二取余：整数部分的二进制数就是100011。
对于小数部分：乘二取整0.63*2 = 1.26,取1;0.26*2 = 0.52，取0；0.52*2 = 1.04，取1；已经达到三位了。
因此小数部分就是101因此35.63的二进制表示为100011.101。
（3）二进制转换成八进制：①方法：从小数点向两边展开，每三位二进制划分为一组，每一组的的十进制就是对应的八进制，（注意，最高位或者最低位不够3位要补0）。
