中央空调(多联机)施工方案一、工程概况本工程建设地点位于……，为二类高层办公建筑，地上9层，地下1层。
工程用地南临……，北临……，东西侧均为大面积的橡胶及咖啡林地。
本工程建筑耐火级别为二级，高34.25米，结构类型为框架-剪力墙结构，占地面积为1802.93㎡，总建筑面积为.98㎡。
本系统采用变频直流变速空调系统，空调总1420KW,空调冷负荷指标93W/㎡，空调室外机设在屋面上，分3处设置。
主要设备清单:名称型号特征数量台）12261备注RVXVHT140GFRVXVHT160GARVXVHT180GA RVXVHT180GF RVXVHT100GF RVXVHT80GF RVXVHT100GF RVXVHT100GF RVXVHT100GF RVXVHT140GF室外机RVXVHT240GF AVXDSH028EF AVXDSH028EA AVXDSH036EF AVXDSH045EA223112211室内机AVXDSH045EFAVXDSH056EA AVXDSH056EF AVXDSH071EA AVXDSH071EF GRX250GRX380风量:2250M3/H风量:4100M3/H407931899全新风机名称型号特征数量台）备注PYD-1.2轴流式排烟风机XXX-H-8.5风量:CMH,风压:509Pa,功率:7.5KW,单位风量的耗功率0.17风量:3091CMH,风压:197Pa,功率:0.55KW,单位风量的耗功率0.17风量:5400CMH,风压:198Pa,功12PD-1子午加速型轴流风机SHF-3.5CPD-2子午加速型轴流风机SHF-5B率:0.55KW,单位风量的耗功率0.17 风量:1465CMH,风压:192Pa,功率:0.25KW,单位风量的耗功率0.17风量:1946CMH,风压:145Pa,功率:0.25KW,单位风量的耗功率0.141PD-3子午加速型轴流风机SHF-3.0C1PD-4防爆子午加速型轴流风机B-SHF-3.0C1PYD-3轴流式排烟风机SHF-P-5C风量:8000CMH,风压:220Pa,功率:1.1KW风量:CMH,风压:235Pa,功1ZYD-1管道风机DZ13-7C率:3.0KW 风量:CMH,风压:294Pa,功1SD-1管道风机DZ13-8C率:4.0KW 脚踏：L=2983~1225CMH,H=353~1208Pa;1电动脚踏两用风机RF-1~2。
现代建筑分体空调安装施工要点中图分类号：tm925.12【摘要】本文总结了分体式空调的特点，并介绍了分体式空调室内、室外机组的安装要点和调试、试运转的注意事项，以期达到工程技术先进、经济合理、安全可靠目的。
【关键词】现代建筑分体空调安装分体空调主要是利用管道连接室外机组与室内机组，通过机组对空气加热（或冷却）达到加湿、除湿功能的单元式机组，这类空调系统安装简单，在现代建筑中广泛的应用。
但是由于建筑形式发展多样，根据建筑的使用功能不同，分体空调安装工艺也有所区别，需要安装施工人员具有丰富的施工经验。
一、分体式空调安装特点（1）运行噪音低分体式空调大部分的机组，如压缩机、冷凝器、风扇等都布置在室外，他们产生的噪音不会影响到室内用户的使用，特别对于噪音较大的压缩机，通常设置在室外。
根据产品测试，分体式空调的压缩机噪音通常在50db，而窗式和整体式空调噪音一般都超过60db，具有明显的优势。
（2）冷凝温度低分体式空调的冷凝器布置在室外，对冷凝器的大小尺寸都没有要求，因此可以适当放大冷凝器的传热面积和风量，提高空调机组的制冷效果，增加制冷剂的利用率。
（3）占地面积小分体式空调分为室内部分和室外部分，可以将大部分的机组布置在室外，而出风口布置在室内，减少室外机组对室内面积的使用，提高室内面积的利用率。
并且将安装在室内的蒸发器箱体进行装饰，可以提高室内的美观性。
（4）安装方便室外机组安装只需要设置一个基础即可，并且加强室外机组的固定即可保证安全，施工操作简单方便；并且两个机组之间的管道可以采用现有的施工工艺进行连接，密封性有保证，由于机组分体安装，维修可以单独进行，比较方便。
二、分体空调安装技术要点1、室外机安装（1）室外机组应该尽可能的靠近室内机组，并且室内外机组的高度也不要相差过大，在室外管道连接时尽量减少弯头的布置，以减少制冷剂流动的阻力，增强制冷效果。
（2）机组尽量安装在具有保护措施的基础上，并且不得受到雨淋、积雪以及强风环境中，并且机组不要太靠近外墙面，至少≥450mm，上方不得设置遮盖物，以方便通风检修。
分体空调施工方案分体空调施工组织方案第一节：工程概况一、概况说明二、工程内容工程内容：材料準備、打墙洞、安装管线、吊装连接和保温、室内外机安装、控制连线及系统调试。
三、工程特点1、工程质量要求高，工期要求紧。
2、设备安装调试量大。
3、需与装修专业配合。
4、施工准备条件：空调设备分两大部分即：室内机、室外机。
附属部分有室内、室外机连接管、控制接线、冷凝水管及部分空调室内机需要的其它附件。
施工前要做的准备工作：（1）熟悉图纸；（2）材料準備；（3）准备机具；（4）组织施工人员；（5）核查现场土建结构情况；（6）研究有关的操作规程及质量验收标准；（7）由技术人员向技术班组举行全面交底；（8）加强安全管理，消除事故隐患，强调“一切工作以安全为前提”的工作理念。
其它专业需配合的地方：（1）室内外机的连接管道洞的預留及開孔；（2）室内装饰专业应视室内机位置留出设备的进出风口和设备检修孔；（3）冷媒管没有坡度及高度限制，配管施工可让位于其它专业；（4）冷凝管有坡度请求，需要与其它专业协调统一安排。
第二节：主要施工方法及技术要求一、安装工程总程序人力组织、机具进场、会审图纸及技术交底、材料采购进场支托架制造、墙上打洞、开槽、线槽安装、电线、焊接安装主管线、支托架安装、主管线保温分歧管焊接、主管线焊接、凝结水管线安装、管线保温、电力线敷设室内机固定及接口室外机支架固定试压凝结水管试漏系统抽真空统充氟试机调试、运行系统最后整理、验收试机调试、运转二、安装要点及技术请求：1、打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞的墙板上标出所开洞孔的大小，征得业主和现场顧問同意后进行打孔作业。
管线过墙洞，采用电锤打孔，若不适宜电锤打孔的墙壁在征得业主同意后方可用其它方式打孔。
孔的大小大于穿过管线（含保温层）外径，吊装室内机及支托架固定采用膨胀螺栓。

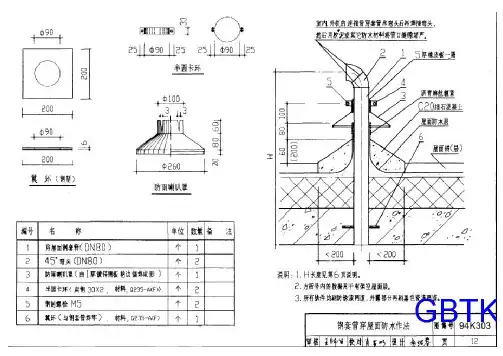

管线穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套管内，镀锌铁皮套管应与墙面平齐，但应比地面高出20mm，管道与套管的空隙应用隔热或其它不燃材料填塞，不得将套管作为管道支撑。
目录一、空调机位设计指引概述 (2)二、空调机设置原则 (2)三、空调室外机位的尺寸要求 (2)四、空调百叶的设计要求 (4)五、空调机位置设计、安装要求 (7)六、空调机位的冷凝水管、电气设计要求 (8)七、空调机位的缺陷案例 (12)八、空调机位详图示例（cad）一、空调机位设计指引概述各入住园区空调安装问题频出，例如空调没法装必须用吊篮、空调外机放不下、空调位不合理、空调开孔不合理等等现象，交付使用后会尤其凸显。
设计解决空调位问题必须在设计管理中重点关注，并形成管控。
本指引目的为通过设定空调机位设计标准，在建筑方案、施工图、实施阶段的不断控制，避免因设计导致的空调机位问题。
家用空调大致可分为分体空调及家用中央空调两种。
本指引重点为分体空调机位的设计。
二、空调机位设置原则1、每个居室均应设置空调机位，如赠送空间未来可能改造成房间，也应预留空调机位。
2、设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
3、2P以上的客厅空调机应预留柜机位置。
4、室外空调机位应便于安装空调机，尽量在门窗开启扇、阳台附近等人可达处设置。
5、空调机杜绝与阳台设在同一个空间内，避免业主封闭阳台后影响空调机位使用，应与阳台有明确隔断界限。
6、空调室内机的设计应方便装修，避免与家具设备位置冲突，并考虑人体舒适性。
7、如果两个室外机在同一层高内垂直重叠布置，那么两个空调室外机上下之间设隔板（如图）。
7.1、空调机位不能设置为内凹式。
7.2、两面围合的空调机位在层高线上设混凝土空调隔板。
设置转角百叶，开启扇设在靠近窗户开启扇一侧。
三、空调室外机位的尺寸要求1、市场供应的分体空调室外机尺寸目前市场供应的分体空调的常见品牌为格力、美的、海尔、三菱、三星等，匹数越大的空调室外机越大，其中格力空调的室外机相对最大，变频与定频空调的室外机尺寸也不同。
设计时根据房间面积计算房间匹数，并考虑客厅与餐厅联通时应叠加面积。
1P~3P冷暖机的参考制冷面积及室外机尺寸如下表格：常规空调机外机尺寸调查表（宽*厚*高）（mm)2、分体空调室外机净尺寸计算原则室外机位净宽A≥最大室外机宽度+200mm（安装空隙）+50mm（如有冷凝水管）+100mm（如有雨水管）百叶开启净宽B ≥最大室外机宽度+100mm （侧管安装尺寸）室外机位净深C ≥最大室外机厚度+ 150mm （安装空隙及散热距离）+50mm （如有冷凝水管）+100mm （如有雨水管）室外机位净高D ≥室外机高度+200mm3、 一拖一家用分体式空调室外机位尺寸：（包括一拖一的壁挂机、立柜机） 空调板为无组织排水，无地漏和排水立管。
