室外空调机位的设计要点

空调室外机位
空调室外机位的设置00000000000000
空调室外机位的设置

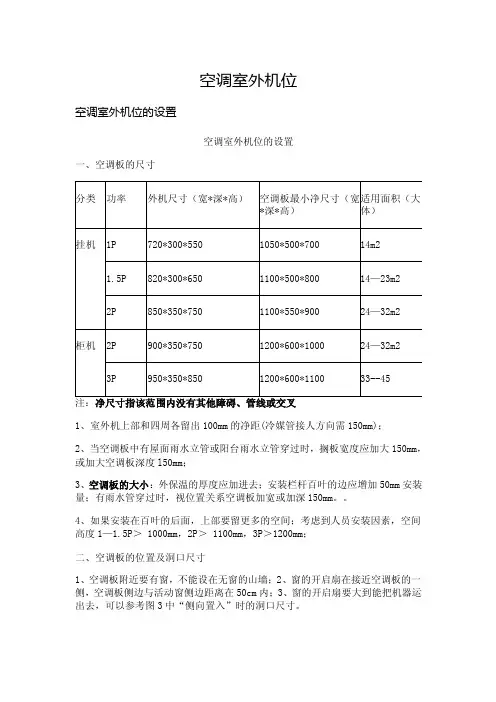

一、空调板的尺寸
1、室外机上部和四周各留出100mm的净距(冷媒管接人方向需150mm)；
2、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大150mm，或加大空调板深度l50mm；
3、空调板的大小：外保温的厚度应加进去；安装栏杆百叶的边应增加50mm安装量；有雨水管穿过时，视位置关系空调板加宽或加深150mm。

4、如果安装在百叶的后面，上部要留更多的空间；考虑到人员安装因素，空间高度1—1.5P＞ 1000mm，2P＞ 1100mm，3P＞1200mm；
二、空调板的位置及洞口尺寸
1、空调板附近要有窗，不能设在无窗的山墙；
2、窗的开启扇在接近空调板的一侧，空调板侧边与活动窗侧边距离在50cm内；
3、窗的开启扇要大到能把机器运
出去，可以参考图3中“侧向置入”时的洞口尺寸。

空调百叶尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力；
三、空调室外机排热问题
1、空调机位不能凹入墙体，避免停机及安装更困难；
2、当采用百叶或者穿孔板围护时，要保证空隙率≥75%，设计开启方向时应便于安装操作；。

住宅空调室外机摆放位置方案探讨随着绿城集团的发展，我们接触到了越来越多的高端住宅，与之相应的是对空调的要求也越来越高，尤其是在一些精装修项目中。

于是在实际设计中碰到了许多空调设备的摆放问题，其中有经验也有教训，为了能够更好的开展以后的工作，我们对项目的主要空调配置类型做了一些统计：空调系统形式系统室外机放置特点主要品牌主要实施项目变冷媒流量空调系统该系统采用氟利昂直接蒸发制冷制热，输送冷热量的介质为氟利昂（R410A），由一台或几台室外机联合工作，带动多台室内机制冷制热，室外机可集中设于一处位置，建筑立面较好处理。

室外机摆放位置要求通风条件良好，避免热蓄积，进、排风不得短路。

目前生产该系统的有大金,日立，三菱重工，三菱电机，东芝等日系厂家和美的，海尔，格力等国内厂家，以大金公司为例，按室外机容量及压缩机形式又分为VRVIII系统，家用VRV系统，超级多联3MX/4MX系统。

绿城建成项目有“绿园”、“深蓝”、“春江花月”、“留庄”、“宁波绿园”“宁波皇冠”等，在建的项目有杭州“玉兰公寓”、杭州“蔚蓝公寓”、“新绿园”、“鹿城广场”、“蓝色钱江”、“绍兴玉兰花园”等。

家用分体机该系统采用氟利昂直接蒸发制冷制热，输送冷热量的介质为氟利昂，一台室外机对应一台室内机，室外机分散设置，位置影响建筑立面。

室内外机之间配管长度及高度较小，也造成室外机的摆放困难。

室外机摆放位置要求通风条件良好，避免热蓄积，进、排风不得短路。

目前生产该系统的主要有大金,日立，三菱重工，三菱电机，东芝等日系厂家和美的，海尔，格力等国内厂家。

绿城建成项目有“丁香公寓”、“金桂大厦”等酒店式公寓项目以及绝大多数非精装修建成或在建非精装修住宅项目。

户式全空气系统该系统为直接蒸发式风冷热泵机组，输送冷热量的介质为氟利昂，冷媒管配管长度可在30~50M左右，室外机可集中设于一处位置，建筑立面较好处理。

室外机摆放位置要求通风条件良好，避免热蓄积，进、排风不得短路。

空调室外机位空调室外机位的设置空调室外机位的设置一、空调板的尺寸1、室外机上部和四周各留出100mm的净距(冷媒管接人方向需150mm)；2、当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板宽度应加大150mm，或加大空调板深度l50mm；3、空调板的大小：外保温的厚度应加进去；安装栏杆百叶的边应增加50mm安装量；有雨水管穿过时，视位置关系空调板加宽或加深150mm。

4、如果安装在百叶的后面，上部要留更多的空间；考虑到人员安装因素，空间高度1—1.5P＞ 1000mm，2P＞ 1100mm，3P＞1200mm；二、空调板的位置及洞口尺寸1、空调板附近要有窗，不能设在无窗的山墙；2、窗的开启扇在接近空调板的一侧，空调板侧边与活动窗侧边距离在50cm内；3、窗的开启扇要大到能把机器运出去，可以参考图3中“侧向置入”时的洞口尺寸。

空调百叶尺寸宜比洞口尺寸上下各留100mm的缝隙便于开启及安装时踏握着力；三、空调室外机排热问题1、空调机位不能凹入墙体，避免停机及安装更困难；2、当采用百叶或者穿孔板围护时，要保证空隙率≥75%，设计开启方向时应便于安装操作；工作总结-财务处长个人工作总结[工作总结-财务处长个人工作总结]工作总结-财务处长个人工作总结（范文）工作总结-财务处长个人工作总结2009-07-06 11：52财务处长个人工作总结光阴似箭、岁月如梭，转眼之间一年过去了，新的一年已经开始，工作总结-财务处长个人工作总结。

回顾一年来的工作，我处在局党组和*局长的正确领导下，在各兄弟处室和同志们的大力支持和积极配合下，全处上下团结奋进，开拓创新，圆满地完成了全年的各项工作任务。

现将主要情况汇报如下：一、加强政治业务学习，努力提高自身素质。

我深知作为财务处长，肩负的任务繁重，责任重大。

为了不辜负领导的重托和大家的信任，更好的履行好职责，就必须不断的学习。

因此我始终把学习放在重要位臵。

一是认真学习党的"十六大"和十六届三中全会精神，特别是重点研读了胡锦涛总书记在"三个代表"重要思想理论研讨会上的讲话。

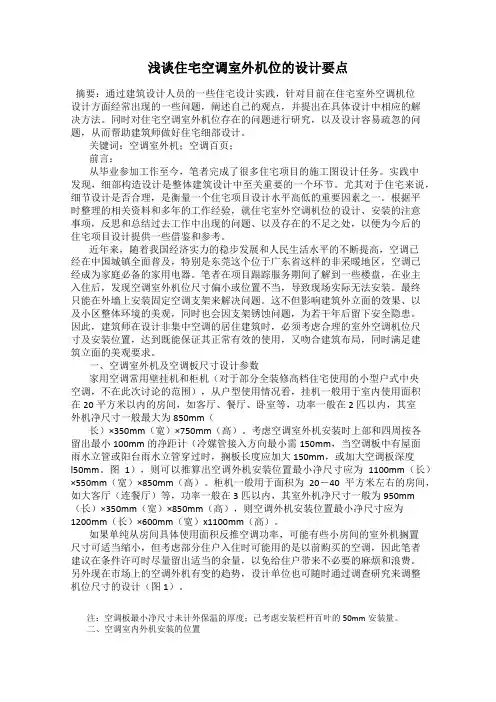

浅谈住宅空调室外机位的设计要点摘要：通过建筑设计人员的一些住宅设计实践，针对目前在住宅室外空调机位设计方面经常出现的一些问题，阐述自己的观点，并提出在具体设计中相应的解决方法。

同时对住宅空调室外机位存在的问题进行研究，以及设计容易疏忽的问题，从而帮助建筑师做好住宅细部设计。

关键词：空调室外机；空调百页；前言：从毕业参加工作至今，笔者完成了很多住宅项目的施工图设计任务。

实践中发现，细部构造设计是整体建筑设计中至关重要的一个环节。

尤其对于住宅来说，细节设计是否合理，是衡量一个住宅项目设计水平高低的重要因素之一。

根据平时整理的相关资料和多年的工作经验，就住宅室外空调机位的设计、安装的注意事项，反思和总结过去工作中出现的问题、以及存在的不足之处，以便为今后的住宅项目设计提供一些借鉴和参考。

近年来，随着我国经济实力的稳步发展和人民生活水平的不断提高，空调已经在中国城镇全面普及，特别是东莞这个位于广东省这样的非采暖地区，空调已经成为家庭必备的家用电器。

笔者在项目跟踪服务期间了解到一些楼盘，在业主入住后，发现空调室外机位尺寸偏小或位置不当，导致现场实际无法安装。

最终只能在外墙上安装固定空调支架来解决问题。

这不但影响建筑外立面的效果、以及小区整体环境的美观，同时也会因支架锈蚀问题，为若干年后留下安全隐患。

因此，建筑师在设计非集中空调的居住建筑时，必须考虑合理的室外空调机位尺寸及安装位置，达到既能保证其正常有效的使用，又吻合建筑布局，同时满足建筑立面的美观要求。

一、空调室外机及空调板尺寸设计参数家用空调常用壁挂机和柜机（对于部分全装修高档住宅使用的小型户式中央空调，不在此次讨论的范围），从户型使用情况看，挂机一般用于室内使用面积在20平方米以内的房间，如客厅、餐厅、卧室等，功率一般在2匹以内，其室外机净尺寸一般最大为850mm（长）×350mm（宽）×750mm（高）。

考虑空调室外机安装时上部和四周按各留出最小100mm的净距计（冷媒管接入方向最小需150mm，当空调板中有屋面雨水立管或阳台雨水立管穿过时，搁板长度应加大150mm，或加大空调板深度l50mm。

分体空调室外机设置方案解析分体空调机位设计既要考虑对立面的影响，又要兼顾空调安装维修和工作运转的要求，本文在分析常见分体空调室外机位做法优缺点基础上提出若干改进方案。

标签：空调制冷效率;安装空间;整体美观;安装方式一、概述分体空调作为建筑物的配套设备应用广泛，但是设计单位在设计空调室外机位置时往往比较随意，造成建筑室外空调机随意乱设，空调管线纵横交叉搭设与建筑整体外立面不协调，破坏了整个建筑外立面的效果。

室外机设置应保证有良好的通风散热、方便业主安装和维修的前提下尽量做到隐而不露或露而雅观。

二、空调机位设置原则（一）空调制冷效率室外机位空间应保证室外机侧面、背面有足够的进风空间，正面应有足够空间以免热风短路降低效率;宜布置在建筑阴影处或设置遮阳措施;遮挡百叶或穿孔板的有效通风率应≥75%，以利热气散出。

（二）安装空间室外机位必须提供的安装、维护的操作空间，不同型号的空调室外机大小尺寸不同，安装空间有差异，根据所调节房间空间大小估算空调机功率从而确定机位安装空间，如遇屋面雨排水管穿越空调板，空调机位尺寸须依据排水管径适当加大，且屋面雨排水管与空调冷凝水管不能共管。

（三）整体美观对住宅外立面造成影响的空调设施有室外机、连接管和落水管。

现有设计中，建筑师对机位的美观比较敏感，而对机位与穿墙洞口、落水管相互位置关注不够，导致建筑外观受影响。

对室外机而言，首要问题是机位的空间尺寸要与室外机的尺寸相适应，以免住户因机位空间太小不得不另觅位置而影响建筑外观。

处理连接管的关键是协调好室外机、室内机和穿墙洞口的相互位置，同时采用必要措施隐藏连接管。

三、安装方式分体式空调大多有专用的室外机安装位置，主要是在建筑立面上，室外机的安装具体有凹槽式、挡板式、假阳台式和外露式等安裝方式;凹槽式与其它安装形式相比具有不影响建筑立面效果的特点，建筑设计者通常会用铝合金百叶的结构来遮挡室外机，将室外机安装在建筑凹槽的结构里面，这样就会让建筑的立面相对平整。

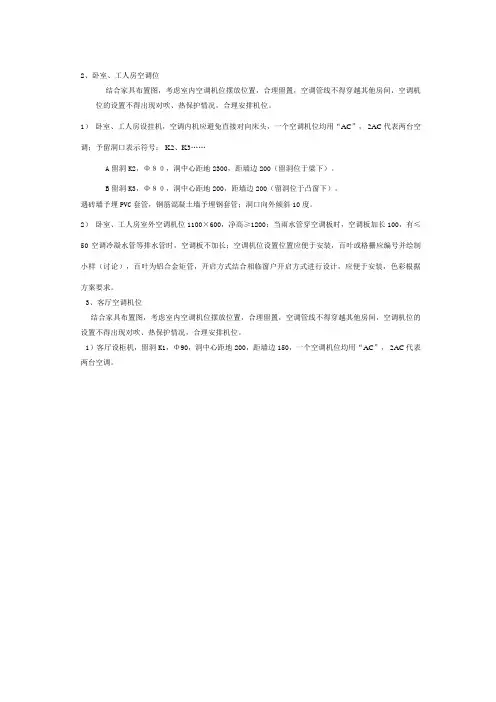

2、卧室、工人房空调位
结合家具布置图，考虑室内空调机位摆放位置，合理留置，空调管线不得穿越其他房间，空调机位的设置不得出现对吹、热保护情况，合理安排机位。

1）卧室、工人房设挂机，空调内机应避免直接对向床头，一个空调机位均用“AC”， 2AC代表两台空调；予留洞口表示符号： K2、K3……
A留洞K2，Φ８０，洞中心距地2300，距墙边200（留洞位于梁下）。

B留洞K3，Φ８０，洞中心距地200，距墙边200（留洞位于凸窗下）。

遇砖墙予埋PVC套管，钢筋混凝土墙予埋钢套管；洞口向外倾斜10度。

2）卧室、工人房室外空调机位1100×600，净高≥1200；当雨水管穿空调板时，空调板加长100，有≤50空调冷凝水管等排水管时，空调板不加长；空调机位设置位置应便于安装，百叶或格栅应编号并绘制小样（讨论），百叶为铝合金矩管，开启方式结合相临窗户开启方式进行设计，应便于安装，色彩根据方案要求。

3、客厅空调机位
结合家具布置图，考虑室内空调机位摆放位置，合理留置，空调管线不得穿越其他房间，空调机位的设置不得出现对吹、热保护情况，合理安排机位。

1）客厅设柜机，留洞K1，Φ90，洞中心距地200，距墙边150，一个空调机位均用“AC”， 2AC代表两台空调。

空调机位的设计不仅对户型有很大的影响，其不同的形式选择对户型的影响也很大，不同的形式对外立面的影响也很大。

另外不同的设计形式决定着不同的安装方式，对空调机位形式的研究可以清晰户型设计时考虑其不同属性对建筑设计的影响。

根据空调形式不同主要分为分体式空调和集中式空调机位设计。

两者形式不同有着截然不同的设计思路。

常见的分体式空调对于业主来说主要考虑的是安装的位置及安装方式。

在设计时就需要考虑到其后期使用方便，同时更要考虑到机位对建筑外立面的影响。

一般情况下空调机位的设计需要考虑结合建筑外立面竖向线条的设计，当然也会把空调机位如何横向线条元素的设计。

主流的竖向设计不仅增加外立面竖向挺拔感更重要的是进入式的安装方式更方便后期使用。

一、空调机位设计要点常见的空调机位设计根据其不同的位置和形式选择也不同，主要分为独立空调机位和窗下空调机位设计以及空调机位平台。

1.目前大多数房企在户型设计时选择独立空调机位的设计，独立空调机位设计有点狠多，但缺点也明显。

优点：1.独立空调机位对外立面影响较小，配合空调百叶增加外立面竖向设计元素，可以将空调百叶很好的融入到外立面的设计中。

2.后期使用效率高，安装及检修方便，可以减少安装和检修的风险。

缺点：1.造价高。

2.施工难度大。

3.需要充分的融入到户型设计中，增加户型设计难度。

4.防水及保温问题明显。

独立空调机位又分为：三面围合独立空调机位、两面围合独立空调机位、一边靠墙独立空调机位。

2.配合窗下距离来设计空调机位，一般配合飘窗或凸窗的设计考虑。

优点：1.借助窗下位置考虑空调机位可以有效的利用有利位置进行设计，从建造成本角度看是一个非常合适的选择。

2.户型设计简便，无需考虑空调机位对户型设计的影响。

3.外饰面考虑与窗户效果一致外立面干净简洁。

缺点：安装及检修风险较大，对外饰面的材质要求较高。

保温与防水问题明显。

3.空调机位平台结合户型设计其位置，一般只适合户型北向设计，对外立面影响较大，成本上优势不大。

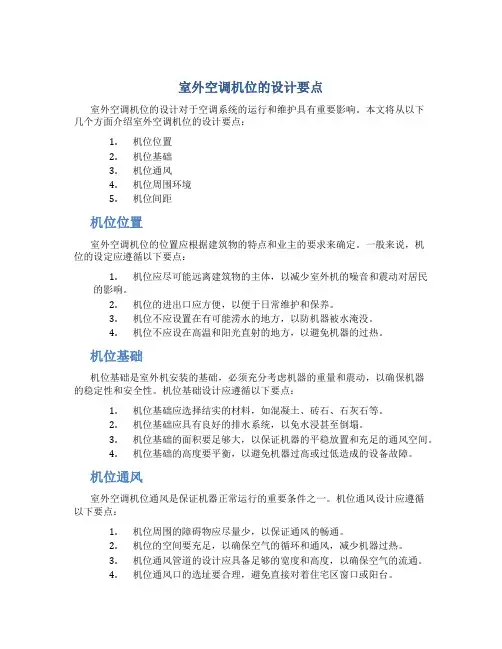

室外空调机位的设计要点室外空调机位的设计对于空调系统的运行和维护具有重要影响。

本文将从以下几个方面介绍室外空调机位的设计要点：1.机位位置2.机位基础3.机位通风4.机位周围环境5.机位间距机位位置室外空调机位的位置应根据建筑物的特点和业主的要求来确定。

一般来说，机位的设定应遵循以下要点：1.机位应尽可能远离建筑物的主体，以减少室外机的噪音和震动对居民的影响。

2.机位的进出口应方便，以便于日常维护和保养。

3.机位不应设置在有可能涝水的地方，以防机器被水淹没。

4.机位不应设在高温和阳光直射的地方，以避免机器的过热。

机位基础机位基础是室外机安装的基础，必须充分考虑机器的重量和震动，以确保机器的稳定性和安全性。

机位基础设计应遵循以下要点：1.机位基础应选择结实的材料，如混凝土、砖石、石灰石等。

2.机位基础应具有良好的排水系统，以免水浸甚至倒塌。

3.机位基础的面积要足够大，以保证机器的平稳放置和充足的通风空间。

4.机位基础的高度要平衡，以避免机器过高或过低造成的设备故障。

机位通风室外空调机位通风是保证机器正常运行的重要条件之一。

机位通风设计应遵循以下要点：1.机位周围的障碍物应尽量少，以保证通风的畅通。

2.机位的空间要充足，以确保空气的循环和通风，减少机器过热。

3.机位通风管道的设计应具备足够的宽度和高度，以确保空气的流通。

4.机位通风口的选址要合理，避免直接对着住宅区窗口或阳台。

机位周围环境机位周围环境的设计是确保机器长期稳定运行的重要环节。

机位周围环境设计应遵循以下要点:1.机位应避免设置在有害物质或毒气排放的地方，以确保机器的健康持久。

2.机位应尽量远离风沙、水池、沟渠、垃圾堆放等地方，保持机器的清洁、稳定和良好的外观。

3.机位周围应有足够的通道宽度，方便机器日常的维护和清洁。

4.机位周围应有足够的照明设施，保证夜间维护的安全和便捷。

机位间距在室外空调系统的设计中，机位间距是一个重要的考量因素。

机位间距的大小不仅会对系统运行产生影响，还会影响日后的维护和保养。

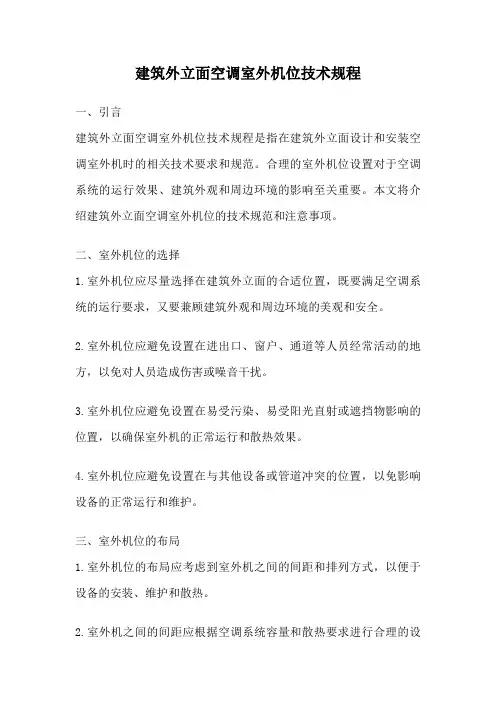

建筑外立面空调室外机位技术规程一、引言建筑外立面空调室外机位技术规程是指在建筑外立面设计和安装空调室外机时的相关技术要求和规范。

合理的室外机位设置对于空调系统的运行效果、建筑外观和周边环境的影响至关重要。

本文将介绍建筑外立面空调室外机位的技术规范和注意事项。

二、室外机位的选择1.室外机位应尽量选择在建筑外立面的合适位置，既要满足空调系统的运行要求，又要兼顾建筑外观和周边环境的美观和安全。

2.室外机位应避免设置在进出口、窗户、通道等人员经常活动的地方，以免对人员造成伤害或噪音干扰。

3.室外机位应避免设置在易受污染、易受阳光直射或遮挡物影响的位置，以确保室外机的正常运行和散热效果。

4.室外机位应避免设置在与其他设备或管道冲突的位置，以免影响设备的正常运行和维护。

三、室外机位的布局1.室外机位的布局应考虑到室外机之间的间距和排列方式，以便于设备的安装、维护和散热。

2.室外机之间的间距应根据空调系统容量和散热要求进行合理的设置，避免室外机之间互相影响和干扰。

3.室外机的排列方式可以采用单列、双列或多列的方式，具体应根据建筑外立面的尺寸和形状来确定，以保证空调系统的正常运行和外观效果。

四、室外机位的防护1.室外机位应设置防雨和防尘的措施，以保护室外机免受降雨和尘埃的影响，确保设备的正常运行。

2.室外机位的防护措施可以采用遮阳棚、防尘罩、防水罩等设施，具体应根据实际情况进行合理选择和设计。

3.室外机位的防护设施应具备良好的透气性和散热性，以确保室外机的散热效果和运行稳定性。

五、室外机位的固定1.室外机位应进行牢固的固定，以防止设备在风雨等恶劣环境下的移动和摇晃。

2.室外机位的固定可以采用膨胀螺栓、焊接或其他可靠的固定方式，具体应根据室外机的重量和建筑结构来确定。

3.室外机位的固定应符合相关的建筑和安装规范，确保设备的安全性和稳定性。

六、室外机位的维护1.室外机位应定期进行维护和清洁，以保证设备的正常运行和寿命。

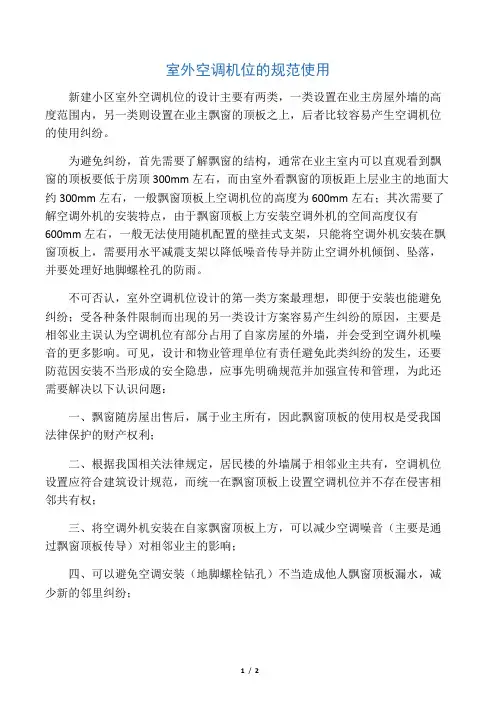

室外空调机位的规范使用新建小区室外空调机位的设计主要有两类，一类设置在业主房屋外墙的高度范围内，另一类则设置在业主飘窗的顶板之上，后者比较容易产生空调机位的使用纠纷。

为避免纠纷，首先需要了解飘窗的结构，通常在业主室内可以直观看到飘窗的顶板要低于房顶300mm左右，而由室外看飘窗的顶板距上层业主的地面大约300mm左右，一般飘窗顶板上空调机位的高度为600mm左右；其次需要了解空调外机的安装特点，由于飘窗顶板上方安装空调外机的空间高度仅有600mm左右，一般无法使用随机配置的壁挂式支架，只能将空调外机安装在飘窗顶板上，需要用水平减震支架以降低噪音传导并防止空调外机倾倒、坠落，并要处理好地脚螺栓孔的防雨。

不可否认，室外空调机位设计的第一类方案最理想，即便于安装也能避免纠纷；受各种条件限制而出现的另一类设计方案容易产生纠纷的原因，主要是相邻业主误认为空调机位有部分占用了自家房屋的外墙，并会受到空调外机噪音的更多影响。

可见，设计和物业管理单位有责任避免此类纠纷的发生，还要防范因安装不当形成的安全隐患，应事先明确规范并加强宣传和管理，为此还需要解决以下认识问题：一、飘窗随房屋出售后，属于业主所有，因此飘窗顶板的使用权是受我国法律保护的财产权利；二、根据我国相关法律规定，居民楼的外墙属于相邻业主共有，空调机位设置应符合建筑设计规范，而统一在飘窗顶板上设置空调机位并不存在侵害相邻共有权；三、将空调外机安装在自家飘窗顶板上方，可以减少空调噪音（主要是通过飘窗顶板传导）对相邻业主的影响；四、可以避免空调安装（地脚螺栓钻孔）不当造成他人飘窗顶板漏水，减少新的邻里纠纷；五、室内墙预留空调安装孔，应高于冷凝水管预留接口，应低于自家飘窗顶板上沿，确保空调冷凝水下流、热气上行顺畅；六、业主安装空调前需了解空调安装及使用要求，物业管理单位应按规范向业主说明并加强管理，避免邻里纠纷，消除安全隐患。

实际，新建小区室外空调机位使用中存在的混乱现象，还与空调外机安装的通道不畅有关，正是这一设计缺陷又使空调安装人员为图方便而误导业主，甚至建议业主将外机安装于自家飘窗下方的空调机位，因此就形成对他人财产权利的侵犯并引起民事纠纷。

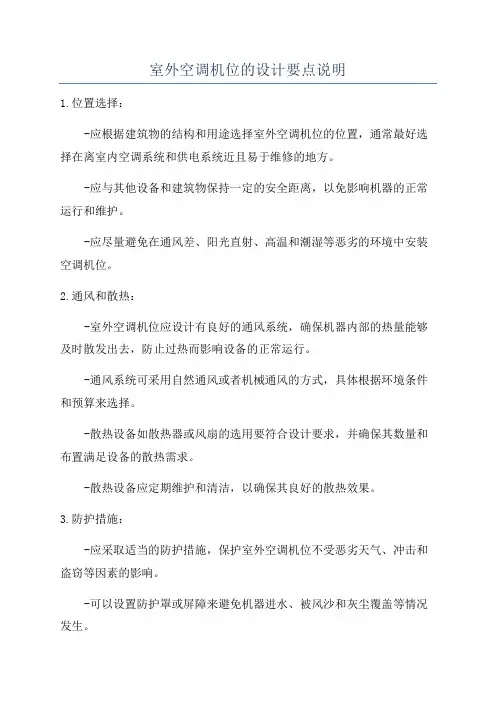

室外空调机位的设计要点说明1.位置选择：-应根据建筑物的结构和用途选择室外空调机位的位置，通常最好选择在离室内空调系统和供电系统近且易于维修的地方。
